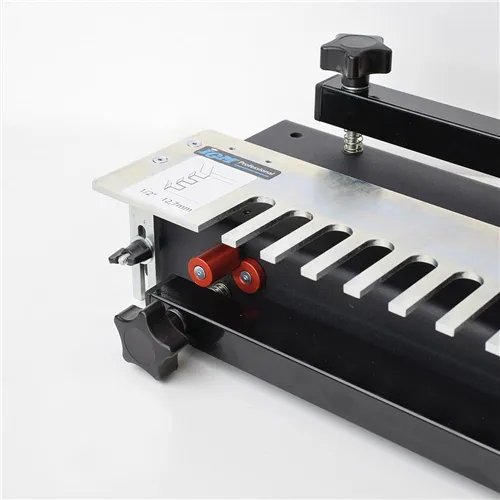

IGM FD3130 je dodatna jeklena šablona za izdelavo box joint spojev (prstni spoj) širine 12,7 mm na šablonah IGM FD300 in FD600. Namesti se na obstoječo strukturo šablone brez sprememb. Vključuje rdeče pozicionirne omejevalnike. Za uporabo sta potrebna rezkar IGM M100-12781 HW downcut D12,55 x 25 mm, steblo 8 mm, in kopirna puša D15,8 x 4 mm, oba nista vključena. V Italiji jo distribuira Krollit, uradni distributer IGM od leta 2007.
- Tip spoja: box joint, prstni spoj 12,7 mm
- Združljivo z: šablona IGM FD300 in FD600
- Material šablone: jeklo
- Pozicionirni omejevalniki: vključeni, rdeči
- Kopirna puša: ni vključena — potrebna D15,8 x 4 mm, ista kot pri šabloni FD300
- Potreben rezkar, ni vključen: IGM M100-12781 HW downcut D12,55 x 25 mm, steblo 8 mm
Za koga je primerna FD3130
| Profil |
Združljivost |
Razlog |
| Lastnik šablone IGM FD300 ali FD600 |
Primerno |
Razširi obstoječo šablono z možnostjo izdelave box joint spoja 12,7 mm brez nakupa nove opreme |
| Mizar, ki izdeluje pohištvo, škatle in posode iz masivnega lesa |
Primerno |
Razmak 12,7 mm ustvari širše prste kot 8 mm, z izrazitejšim dekorativnim videzom na debelejših kosih |
| Uporabnik, ki nima šablone FD300 ali FD600 |
Ni primerno |
FD3130 je dodatna šablona — kot osnovo zahteva šablono FD300 ali FD600 |
Ni primerno za: uporabo brez pravilnega downcut rezkarja — box joint 12,7 mm obvezno zahteva rezkar IGM M100-12781 HW D12,55 x 25 mm s steblom 8 mm; uporaba rezkarjev z drugačnim premerom ne zagotavlja natančnega spoja.
Standardna oprema

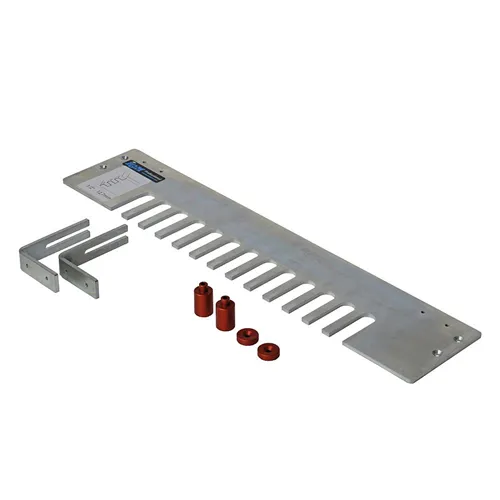

- Jeklena šablona za box joint 12,7 mm
- Rdeči pozicionirni omejevalniki
Tehnične specifikacije
| Tip spoja |
Box joint, prstni spoj 12,7 mm |
| Združljivost |
Šablona IGM FD300 in FD600 |
| Material šablone |
Jeklo |
| Vključeni omejevalniki |
Da, rdeči |
| Potrebna puša |
D15,8 x 4 mm, ni vključena — ista kot pri šabloni FD300 |
| Potreben rezkar |
IGM M100-12781 HW downcut D12,55 x 25 mm, steblo 8 mm, ni vključen |
Pogosta vprašanja
Ali FD3130 deluje tako z FD300 kot z FD600?
Da, šablona FD3130 je združljiva z obema šablonama IGM FD300 (305 mm) in FD600. Namesti se na obstoječo strukturo brez sprememb ali dodatnega orodja.
Kakšna je razlika med FD3130 12,7 mm in FD3080 8 mm?

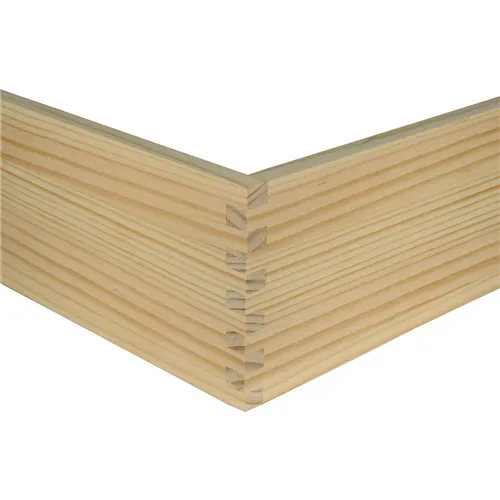

Razlika je v širini prstov spoja: 12,7 mm pri FD3130 in 8 mm pri FD3080. Širši prsti FD3130 so primernejši za debelejše kose, nad 18 mm, kjer bi bil razmak 8 mm preveč gost, ter kadar želimo bolj izrazit dekorativni učinek spoja. Obe šabloni zahtevata različna rezkarja in nista medsebojno zamenljivi.
Ali je puša 15,8 mm ista kot tista, ki je vključena pri šabloni FD300?
Da. FD3130 uporablja isto kopirno pušo D15,8 x 4 mm, ki je priložena šabloni FD300 za izdelavo half-blind dovetail spojev. Kdor že ima FD300, puše ni treba kupiti posebej — zadostuje rezkar M100-12781.
Kateri rezkar je obvezen za uporabo FD3130?
Za box joint 12,7 mm s šablono FD3130 je potreben rezkar IGM M100-12781 HW downcut D12,55 x 25 mm s steblom 8 mm. Premer 12,55 mm, ki je nekoliko manjši od 12,7 mm, je umerjen za izdelavo prstov s pravilno zračnostjo za natančen spoj. Za razpoložljivost kontaktirajte Krollit na +39 0825-1494022.
Ali lahko na isti šabloni FD300 uporabljam več dodatnih šablon?
Da. Šablona IGM FD300 sprejema več zamenljivih dodatnih šablon: box joint 8 mm (FD3080), box joint 12,7 mm (FD3130), small lapped dovetail in skoznji lastovičji rep. Vsaka šablona se hitro namesti in odstrani na isti strukturi. Za celoten katalog združljivih šablon kontaktirajte Krollit.
