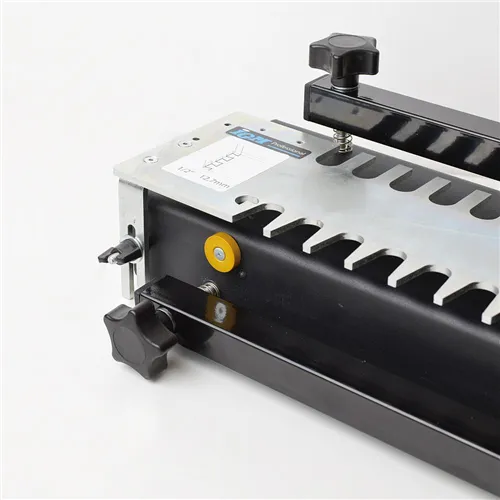

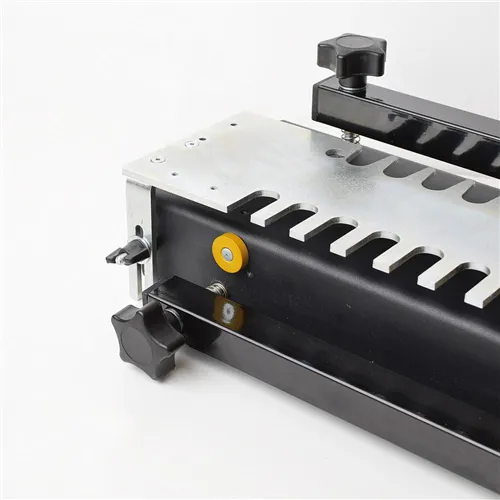

IGM FD3170 je dodatna jeklena šablona za izdelavo skoznjih lastovičjih repov (through dovetail) širine 12,7 mm na šablonah IGM FD300 in FD600. Šablona je reverzibilna: ena stran je oblikovana za utor lastovičjega repa, druga za konični rez. Izdelava spoja zahteva dva različna rezkarja in dve kopirni puši. Vključuje kopirno pušo 11,1 mm in rumene omejevalnike; vključena je tudi druga puša D15,8 x 4 mm. Oba rezkarja nista vključena. V Italiji jo distribuira Krollit, uradni distributer IGM od leta 2007.
- Tip spoja: through dovetail, skoznji lastovičji rep 12,7 mm
- Združljivo z: šablona IGM FD300 in FD600
- Reverzibilna šablona: stran A za utor lastovičjega repa, stran B za konični rez
- Material šablone: jeklo
- Vključena kopirna puša 1: 11,1 mm
- Vključena kopirna puša 2: D15,8 x 4 mm
- Pozicionirni omejevalniki: vključeni, rumeni
- Potreben rezkar 1, ni vključen: IGM M100-08081 HW D8 x 25 mm, steblo 8 mm
- Potreben rezkar 2, ni vključen: IGM M118-12981 HW dovetail D12,7 x 20,6 mm, 8°, steblo 8 mm
Za koga je primerna FD3170
| Profil |
Združljivost |
Razlog |
| Lastnik šablone IGM FD300 ali FD600 |
Primerno |
Doda skoznji lastovičji rep obstoječi šabloni — najprestižnejši spoj za pohištvo in posode iz masivnega lesa |
| Mizar, ki izdeluje pohištvo, škatle za nakit in dekorativne posode |
Primerno |
Through dovetail je viden na obeh straneh obdelovanca in je hkrati dekorativni ter konstrukcijski element |
| Uporabnik, ki nima šablone FD300 ali FD600 |
Ni primerno |
FD3170 je dodatna šablona — kot osnovo zahteva šablono FD300 ali FD600 |
Ni primerno za: uporabnike, ki iščejo spoj, ki ni viden s sprednje strani — za predale, kjer mora biti spoj skrit, uporabite šablono half-blind dovetail, ki je vključena pri šabloni FD300. Through dovetail je viden na obeh straneh in ga je treba izbrati kot estetski element.
Standardna oprema

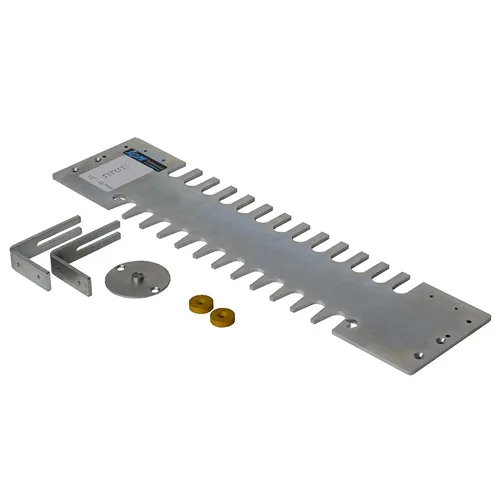

- Reverzibilna jeklena šablona za through dovetail 12,7 mm
- Kopirna puša 11,1 mm
- Kopirna puša D15,8 x 4 mm
- Rumeni pozicionirni omejevalniki
Potrebni rezkarji, niso vključeni
- IGM M100-08081 HW D8 x 25 mm, steblo 8 mm — za ravni utor
- IGM M118-12981 HW dovetail D12,7 x 20,6 mm, kot 8°, steblo 8 mm — za konični rez
Tehnične specifikacije
| Tip spoja |
Through dovetail, skoznji lastovičji rep 12,7 mm |
| Združljivost |
Šablona IGM FD300 in FD600 |
| Šablona |
Reverzibilna, jeklo |
| Vključena puša 1 |
11,1 mm |
| Vključena puša 2 |
D15,8 x 4 mm |
| Vključeni omejevalniki |
Da, rumeni |
| Potreben rezkar 1 |
IGM M100-08081 HW D8 x 25 mm, steblo 8 mm |
| Potreben rezkar 2 |
IGM M118-12981 HW dovetail D12,7 x 20,6 mm, 8°, steblo 8 mm |
Pogosta vprašanja

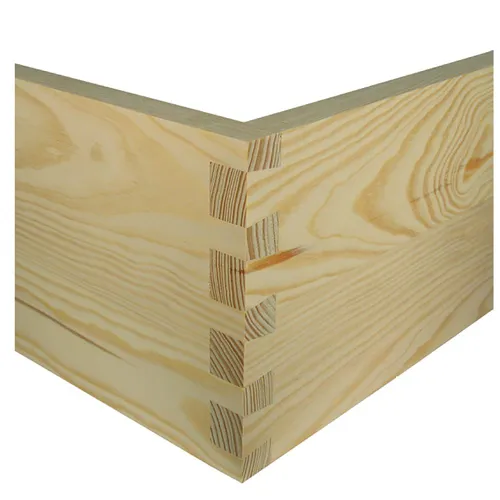

Kaj pomeni through dovetail in kako se razlikuje od half-blind dovetail?
Through dovetail, oziroma skoznji lastovičji rep, je spoj, pri katerem je zareza vidna na obeh straneh obdelovanca. Uporablja se pri pohištvu, škatlah in dekorativnih posodah, kjer je spoj del oblikovanja. Half-blind dovetail, vključen pri šabloni FD300, pa spredaj ni viden in je standardna izbira za predale. Oba spoja zahtevata različne šablone in rezkarje.
Zakaj sta za FD3170 potrebna dva različna rezkarja?
Through dovetail zahteva dva ločena reza: prvi izdela ravni utor z ravnim rezkarjem M100-08081 D8 mm, drugi pa izdela konični profil lastovičjega repa z rezkarjem M118-12981 D12,7 mm 8°. Šablona FD3170 je reverzibilna, da omogoča oba reza na istem orodju, pri čemer se med prehodi zamenjajo stran šablone, rezkar in puša.
Ali sta obe puši vključeni pri FD3170?
Da. FD3170 vključuje obe potrebni puši: pušo 11,1 mm za prehod z ravnim rezkarjem in pušo D15,8 x 4 mm za prehod z rezkarjem za lastovičji rep. Kdor že ima šablono FD300, ima pušo 15,8 mm že v kompletu — FD3170 jo vseeno vključuje za popolnost.
Ali FD3170 deluje tako z FD300 kot z FD600?
Da, šablona FD3170 je združljiva z obema šablonama IGM FD300 (305 mm) in FD600. Namesti se na obstoječo strukturo brez sprememb.
