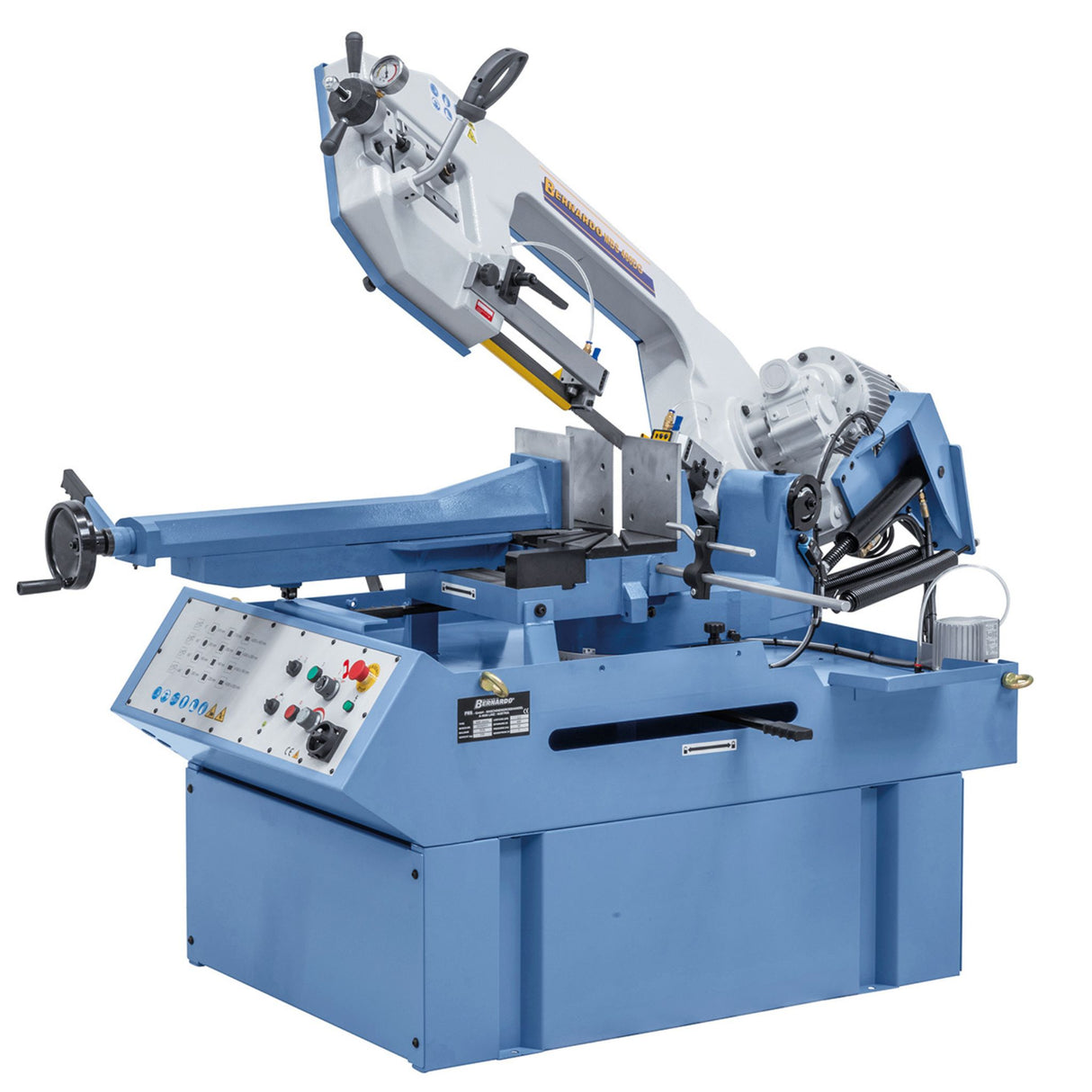

Bernardo MBS 400 DG je horizontalna tračna žaga z dvojnim zajeralnim rezom za profesionalno uporabo, z vrtljivim lokom za zajeralne reze od -45° do +60°, zmogljivostjo reza Ø 315 mm pri 90°, motorjem 2,2 kW (S1) in napajanjem 400 V trifazno. Lok iz nodularne litine brez zvijanja, hidravlični valj za nadzorovan spust in vgrajena hladilna črpalka. Izdelana v Avstriji. V Sloveniji distribuira Krollit, uradni distributer Bernardo od leta 2007.
- Zasučnost loka: od -45° (levo) do +60° (desno)
- Zmogljivost reza okroglo 90°: Ø 315 mm
- Zmogljivost reza plosko 90°: 400 x 250 mm
- Trak: 3.460 x 34 x 1,1 mm
- Hitrosti reza: 35 / 70 m/min
- Oddana moč motorja S1 (neprekinjeno 100%): 2,2 kW
- Priključna moč motorja S6 (prekinjeno 40%): 3,0 kW
- Napajanje: 400 V trifazno
- Hladilna črpalka: 100 W
- Nastavljiv hidravlični valj za spust
- Teža: pribl. 550 kg
Kdo uporablja Bernardo MBS 400 DG in za kaj
Stroj, zasnovan za jeklene konstrukterje, strojne delavnice in kovinarje, ki režejo profile, cevi in polni material iz jekla, nerjavnega jekla in orodnega jekla. Vrtljivi lok od -45° do +60° omogoča dvojne zajeralne reze brez preusmerjanja obdelovanca: zavrtite lok, trak ostane isti. Dve hitrosti reza (70 m/min za mehko jeklo, 35 m/min za trdo jeklo in nerjavno jeklo) ter vgrajena hladilna črpalka ščitita trak pri dolgih rezih. Nastavljiv hidravlični valj nadzoruje tlak podpore za enakomeren stik.
Logistika in podpora Krollit
Pošiljanje 5–9 delovnih dni (7 dni za južne regije). Za stroje nad 200 kg dostava v pritličje z dvižno ploščadjo vključena. Tehnična podpora v italijanščini na voljo skozi celotno življenjsko dobo izdelka na +39 0825-1494022. Originalni nadomestni deli Bernardo na voljo iz skladišča Krollit, Monteforte Irpino (AV).
Komu je namenjen Bernardo MBS 400 DG
| Profil | Primernost | Razlog |
|---|
| Jeklene konstrukcije | Primerno | Zajeralni rezi -45°/+60° na profilih brez preusmerjanja |
| Strojništvo | Primerno | Zmogljivost Ø 315 mm in dve hitrosti za jeklo, nerjavno in orodno jeklo |
| Kovinarstvo in serijsko rezanje | Primerno | Hitrovpenjalni primež in hidravlični spust za ponavljajoče se reze |
| Ljubitelj z enofaznim omrežjem | Ni primerno | Napajanje 400 V trifazno, ni priključljivo na 230 V enofazno |
Ni primerno za: uporabnike brez trifaznega napajanja 400 V in brez prostora za stroj približno 550 kg ter za rezanje zelo trdih materialov preko navedenih zmogljivosti brez namenskega traku.
Tehnične specifikacije
Zmogljivost reza
| Rez okroglo/kvadratno 90° | Ø 315 mm / 270 x 270 mm |
| Rez plosko 90° | 400 x 250 mm |
| Rez okroglo/kvadratno 45° desno | Ø 280 mm / 280 x 280 mm |
| Rez plosko 45° desno | 300 x 280 mm |
| Rez okroglo/kvadratno 45° levo | Ø 250 mm / 220 x 220 mm |
| Rez plosko 45° levo | 280 x 200 mm |
| Rez okroglo/kvadratno 60° desno | Ø 180 mm / 140 x 140 mm |
| Delovna višina | 870 mm |
Trak in hitrost
| Mere traku | 3.460 x 34 x 1,1 mm |
| Hitrosti reza | 35 / 70 m/min |

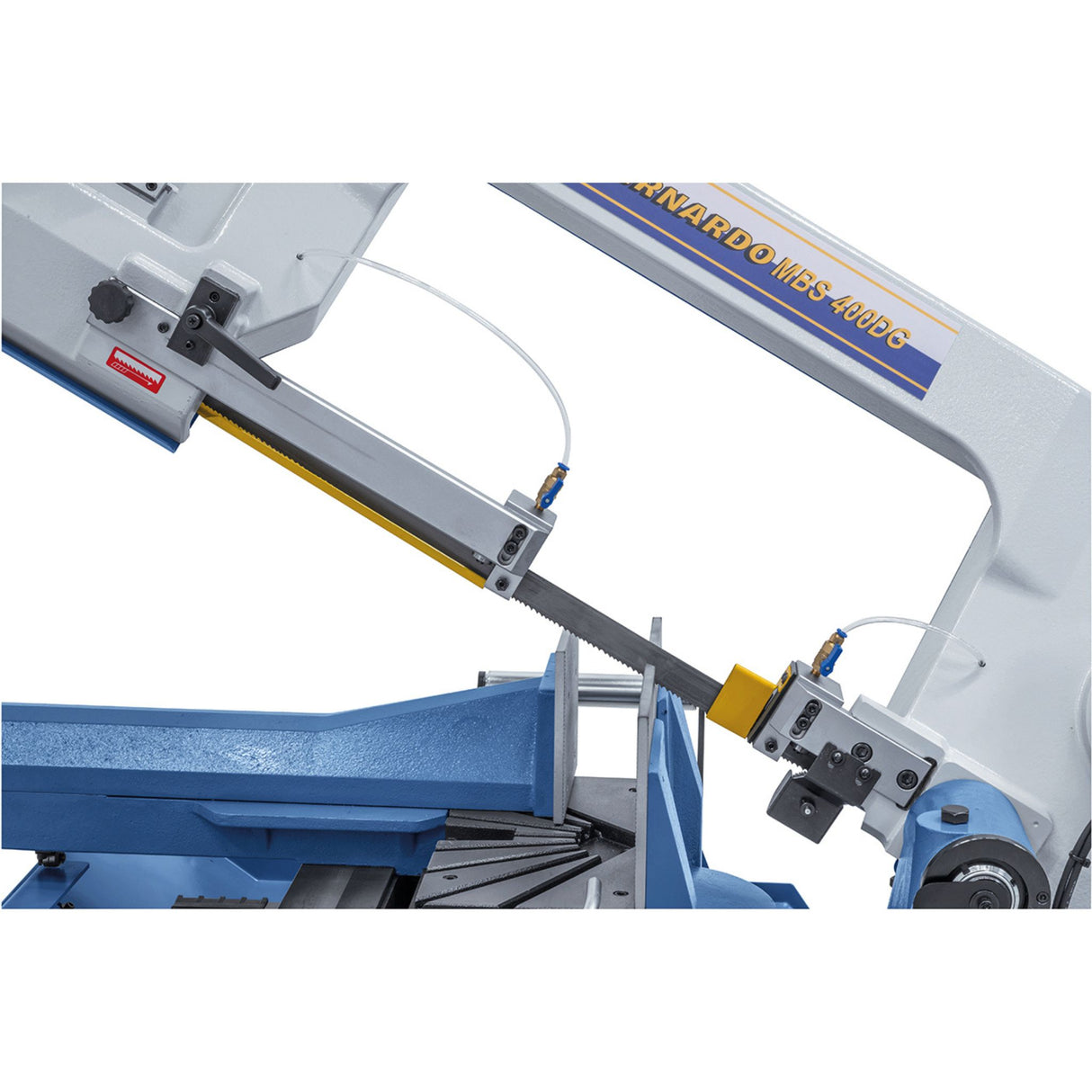

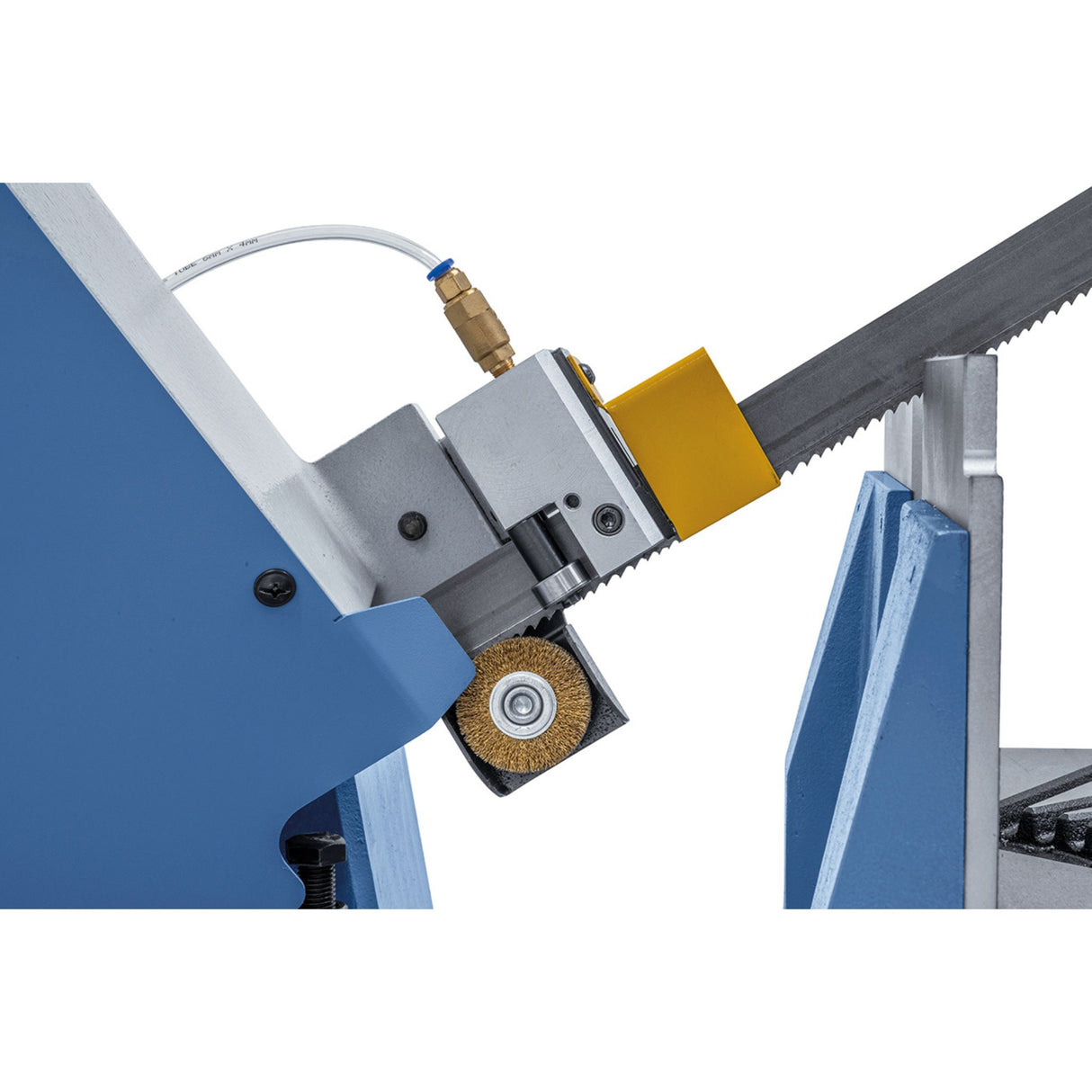

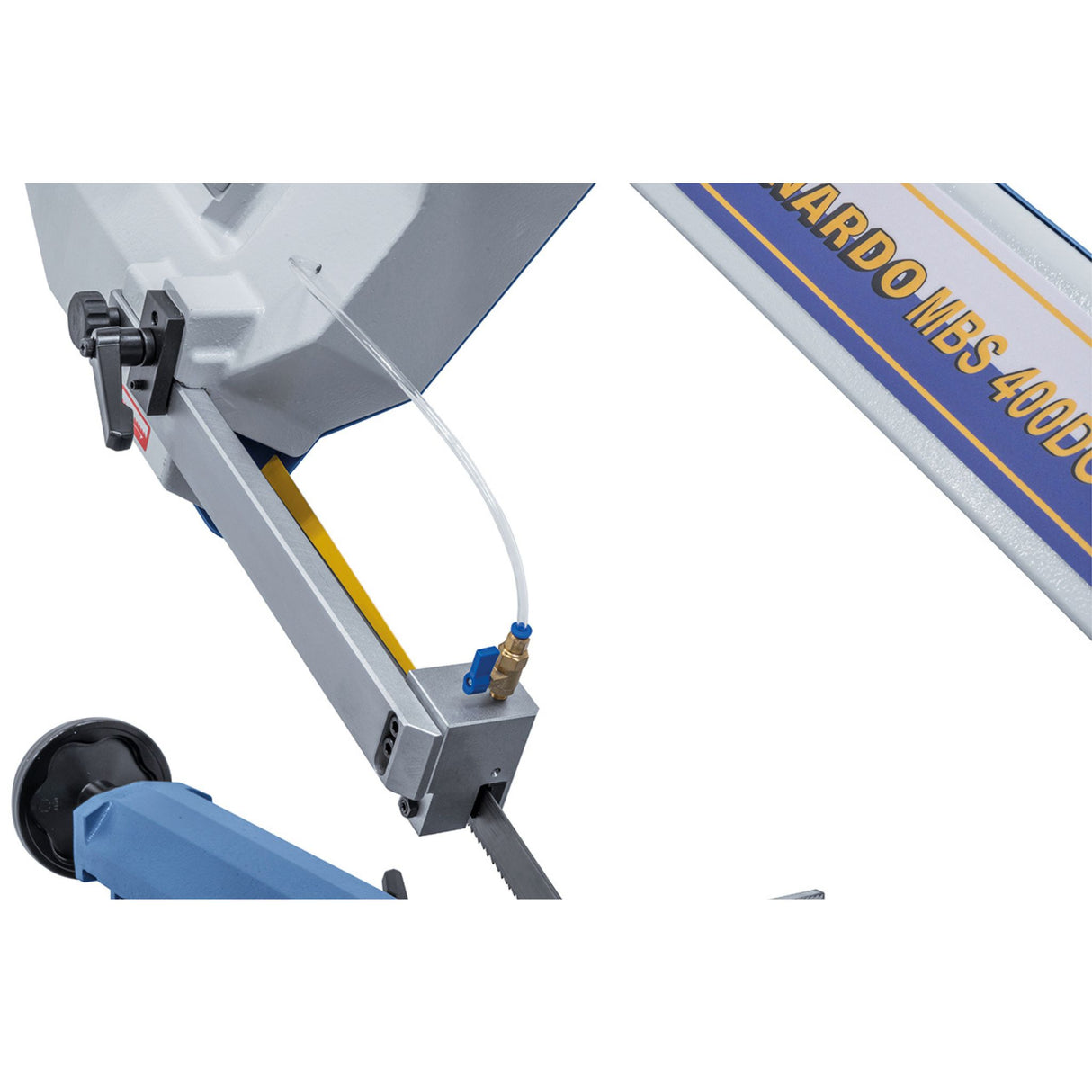

| Vodilo traku | Kombiniran sistem valjev in čeljusti z vložki iz trdine |
Lok in sistem reza

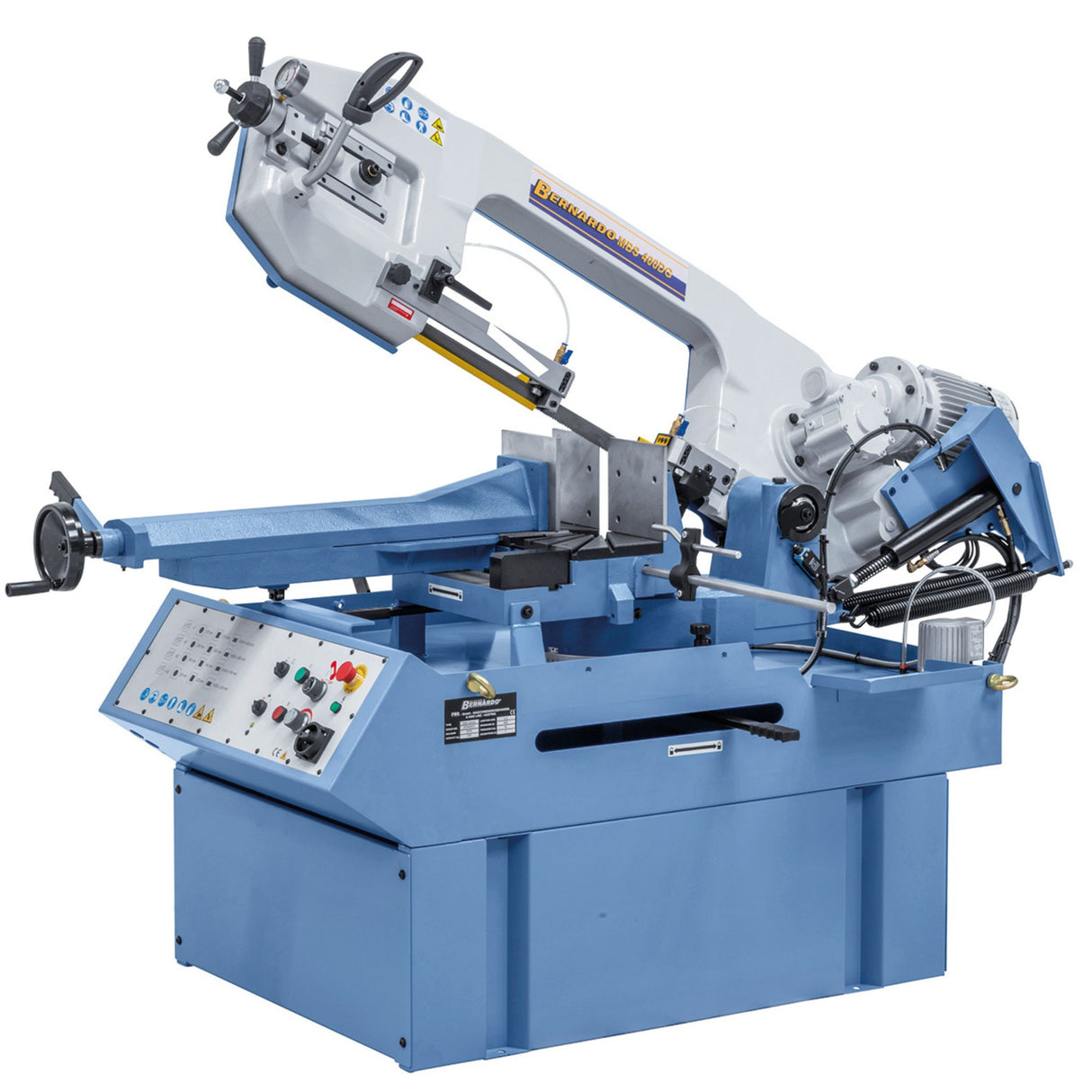

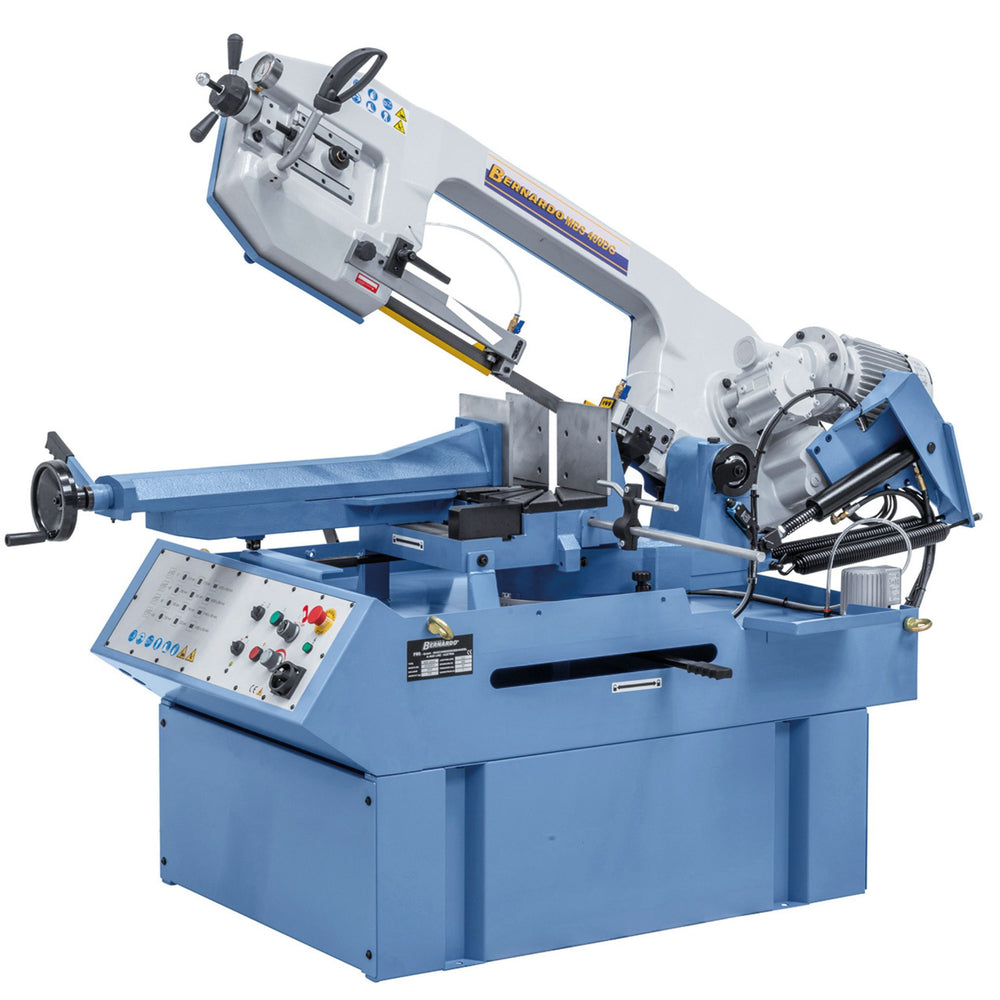

| Zasučnost loka | Od -45° (levo) do +60° (desno) |
| Material loka | Nodularna litina brez zvijanja |

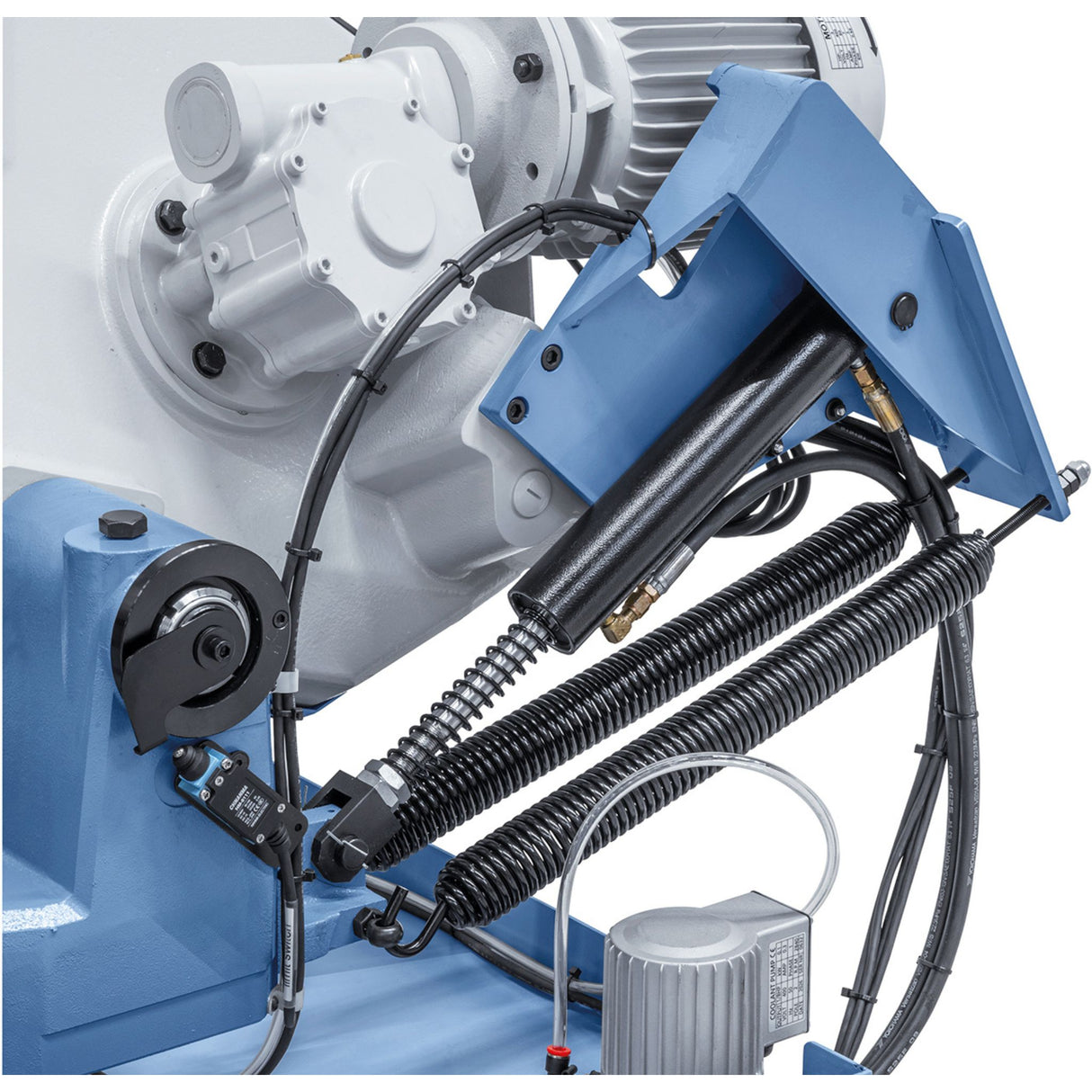

| Hidravlični valj | Nastavljiv za nadzorovan spust |

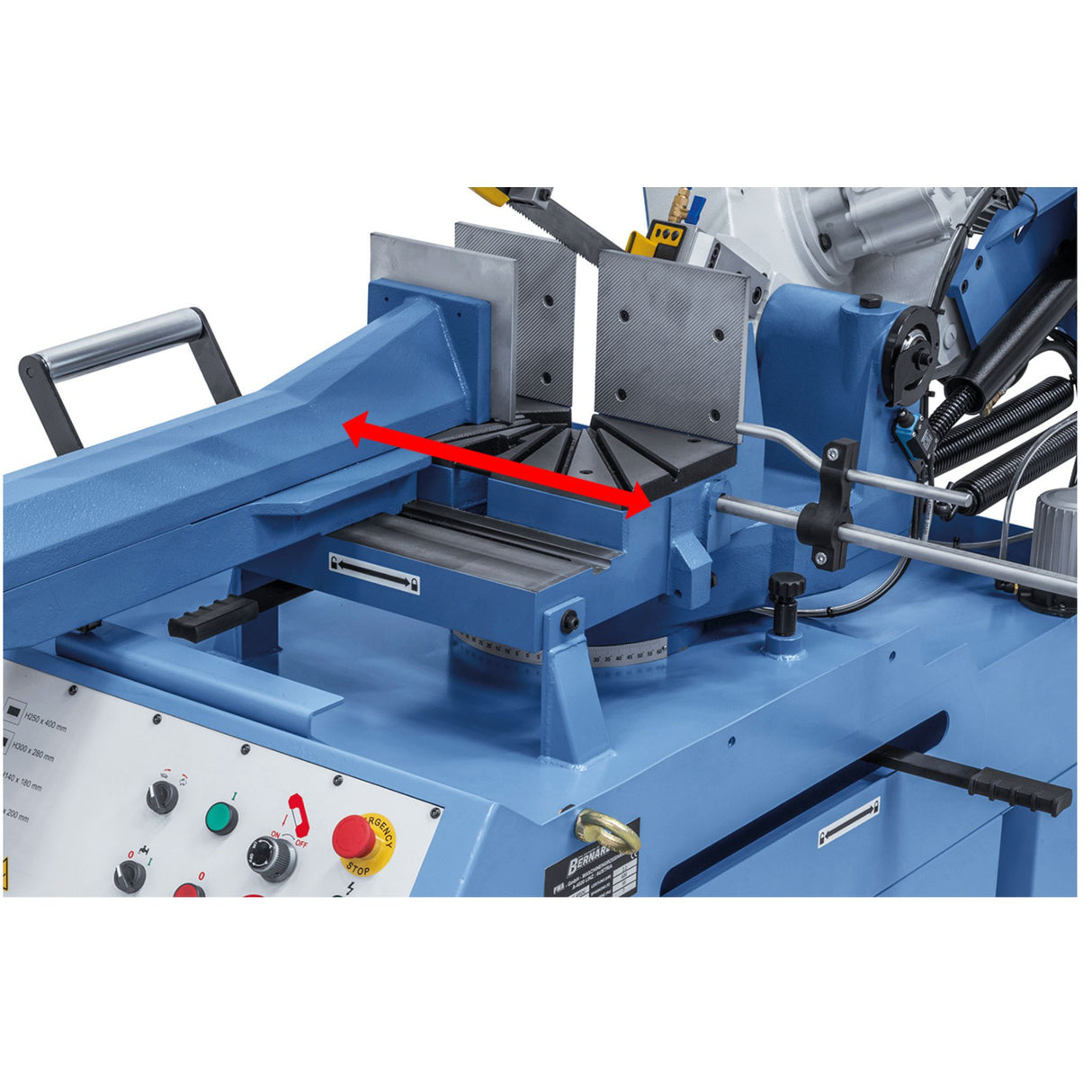

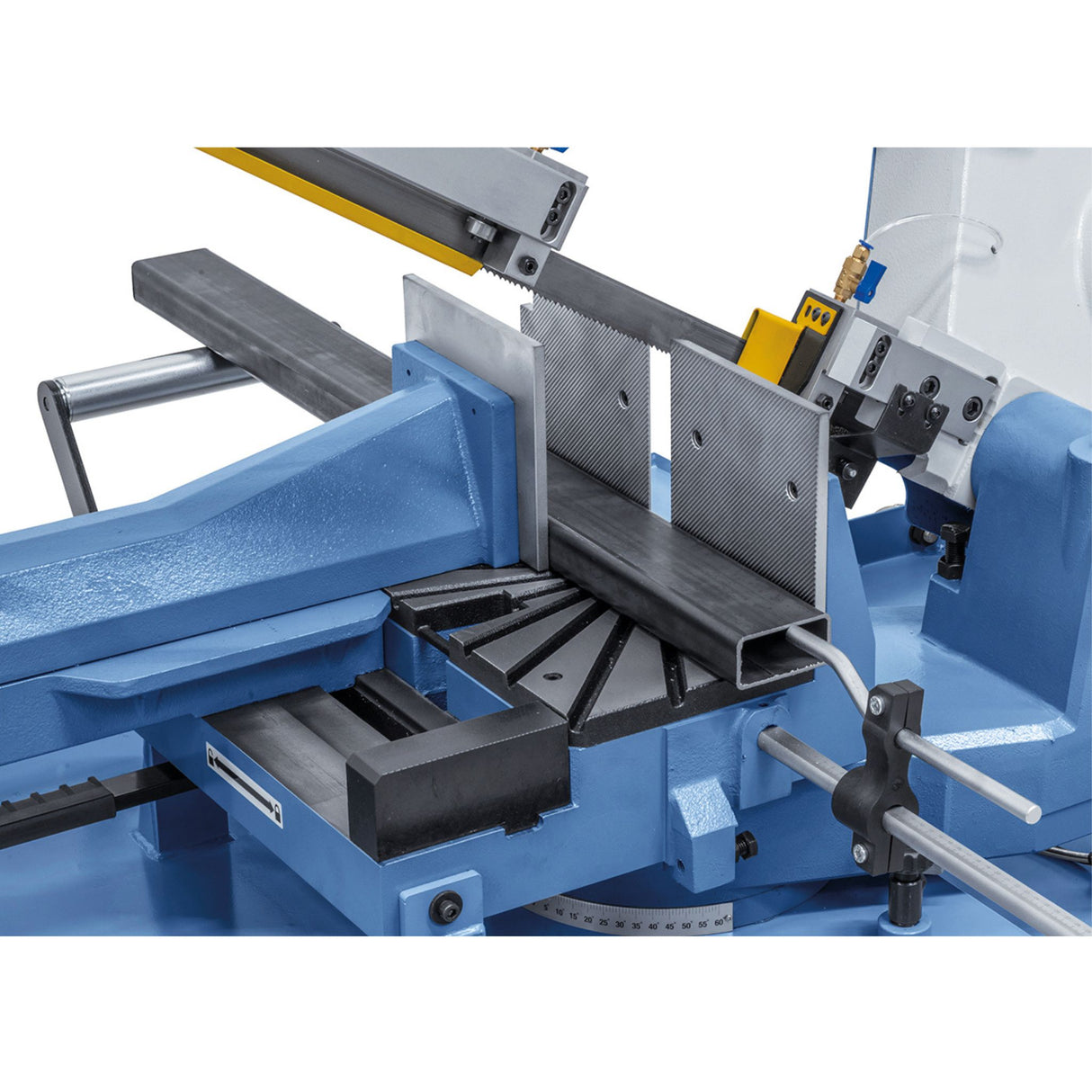

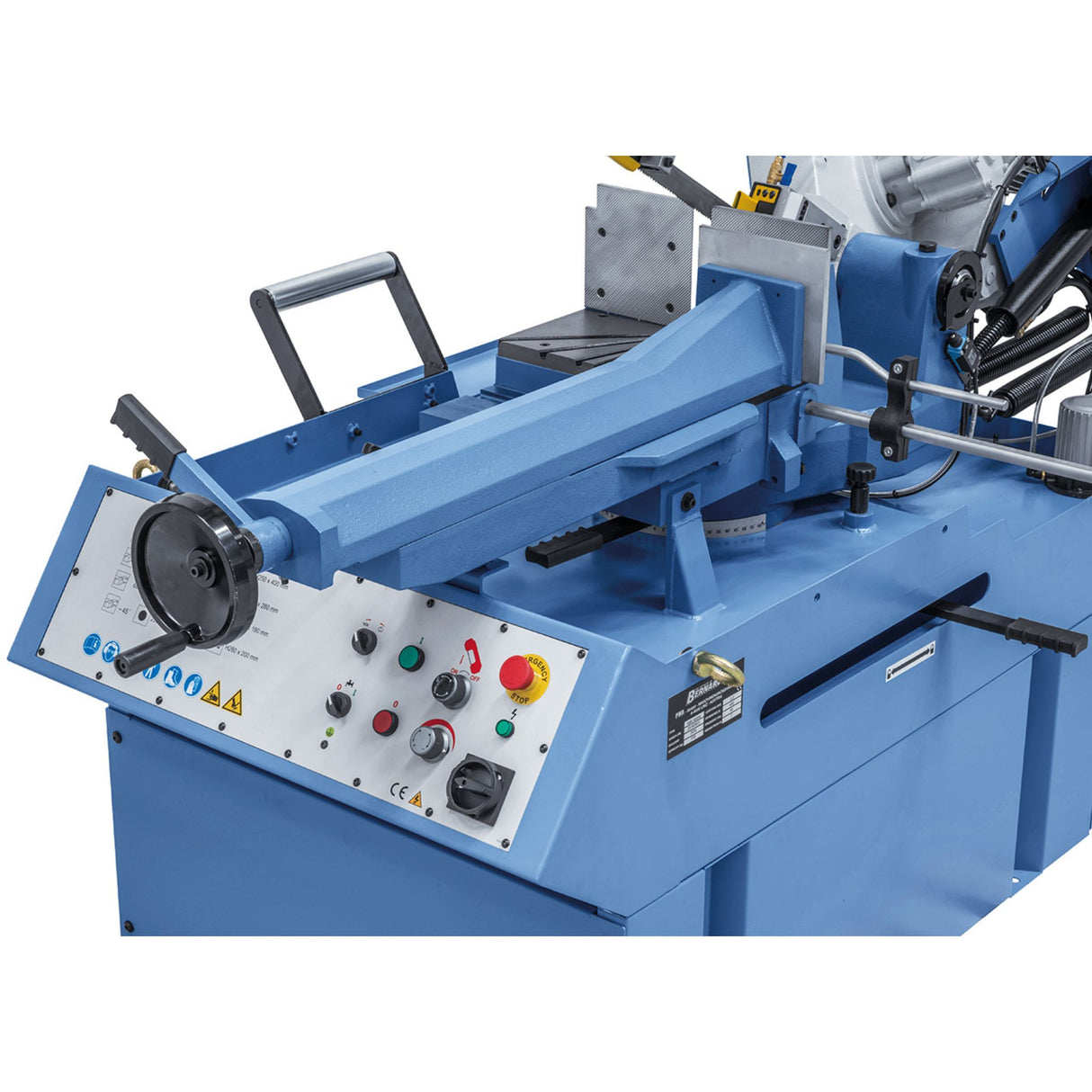

| Primež | Litina, s hitrim sprostitvenim mehanizmom |
| Hladilna črpalka | 100 W |
Motor in napajanje
| Oddana moč motorja S1 (neprekinjeno 100%) | 2,2 kW |
| Priključna moč motorja S6 (prekinjeno 40%) | 3,0 kW |
| Napetost | 400 V trifazno |
| Zaščita motorja | Termično stikalo |
| Samodejni izklop ob koncu reza | Da |
Mere in teža
| Mere (DxGxV) | 2.150 x 1.400 x 1.420 mm |
| Teža | pribl. 550 kg |
| Številka artikla | 04-1721 |
Standardna oprema
- Trak 3.460 x 34 x 1,1 mm (predmontiran)
- Nastavljiv naslon za obdelovanec
- Podnožje

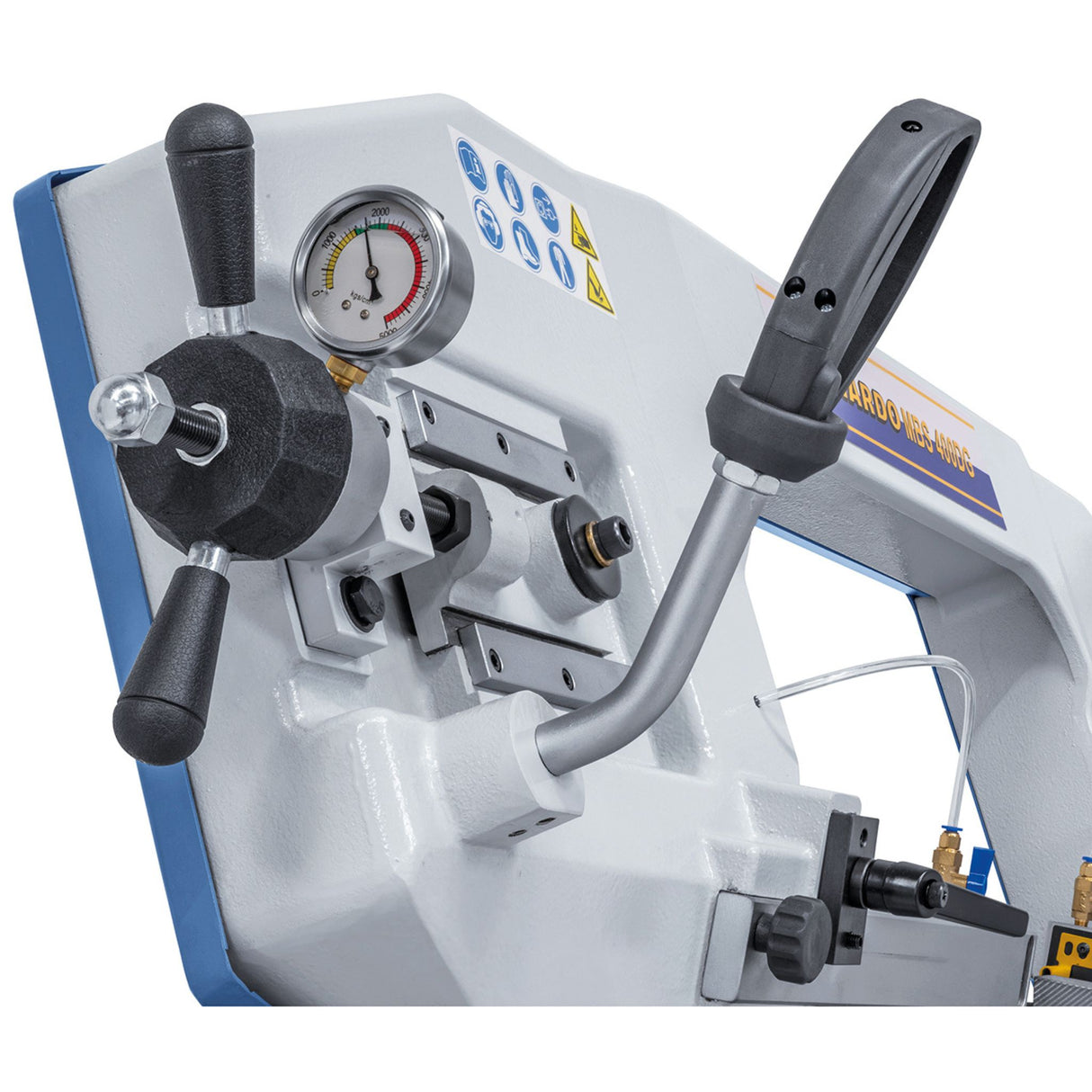

- Manometer za napetost traku
- Vodilo traku z vložki iz trdine
- Hitrovpenjalni primež
- Hladilni sistem (črpalka + rezervoar)
- Hidravlični valj za spust
- Zaščitno stikalo motorja
- Samodejni izklop ob koncu reza
- Certifikat CE
- Garancija proizvajalca Bernardo 24 mesecev
Dodatna oprema
| Koda | Opis |
|---|
| 47-1261 | Trak BiFlex 3460 x 34 x 1,1 – Vario 4/6 zob/palec |
| 07-1461 | Valjčna proga RB 4 – 1000 |
| 07-1462 | Valjčna proga RB 7 – 2000 |
| 54-1206 | Univerzalni hladilni koncentrat MN 1103, 5 litrov |
Pogosta vprašanja
Kakšna je razlika med hitrostma 35 in 70 m/min?
Hitrost 70 m/min je primerna za mehko jeklo, aluminij in baker: hiter prodor in kratek čas cikla. Hitrost 35 m/min je za nerjavno jeklo, orodno jeklo in litino: ščiti trak pred pregrevanjem in zmanjšuje obrabo.
Izbira je ročna z dvema položajema. Izbira pravilne hitrosti glede na material podaljša življenjsko dobo traku in izboljša kakovost reza, zlasti pri trdih materialih, kjer je toplota glavni dejavnik obrabe.
Ali lahko izvajam reze pri 90° in 45° brez menjave traku?
Da. Stroj zasuka lok, ne traku, ki ostane isti 3.460 x 34 x 1,1 mm. Za prehod z 90° na zajeralni rez zgolj zasučete lok, medtem ko je obdelovanec vpet v primežu.
Lok se zasuka od -45° do +60° in pokriva dvojne zajeralne reze brez preusmerjanja obdelovanca. Menjava hitrosti (35/70 m/min) je neodvisna in se izbere glede na material.
Ali je MBS 400 DG samodejna ali ročna?
Je polsamodejna. Upravljavec vpne obdelovanec in začne rez; spust loka nadzoruje hidravlični valj, stroj pa se ob koncu reza samodejno ustavi.
Samodejni izklop ob koncu materiala razbremeni upravljavca med rezom. Nalaganje in razlaganje ostajata ročna, kar stroj naredi primeren tako za posamezne kot za manjše serijske reze.
Ali je hlajenje obvezno?
Priporočljivo za dolge reze in trde materiale, kot sta nerjavno in orodno jeklo, kjer zmanjšuje obrabo traku. Pri mehkem jeklu in kratkih rezih ni kritično, a ostaja koristno.

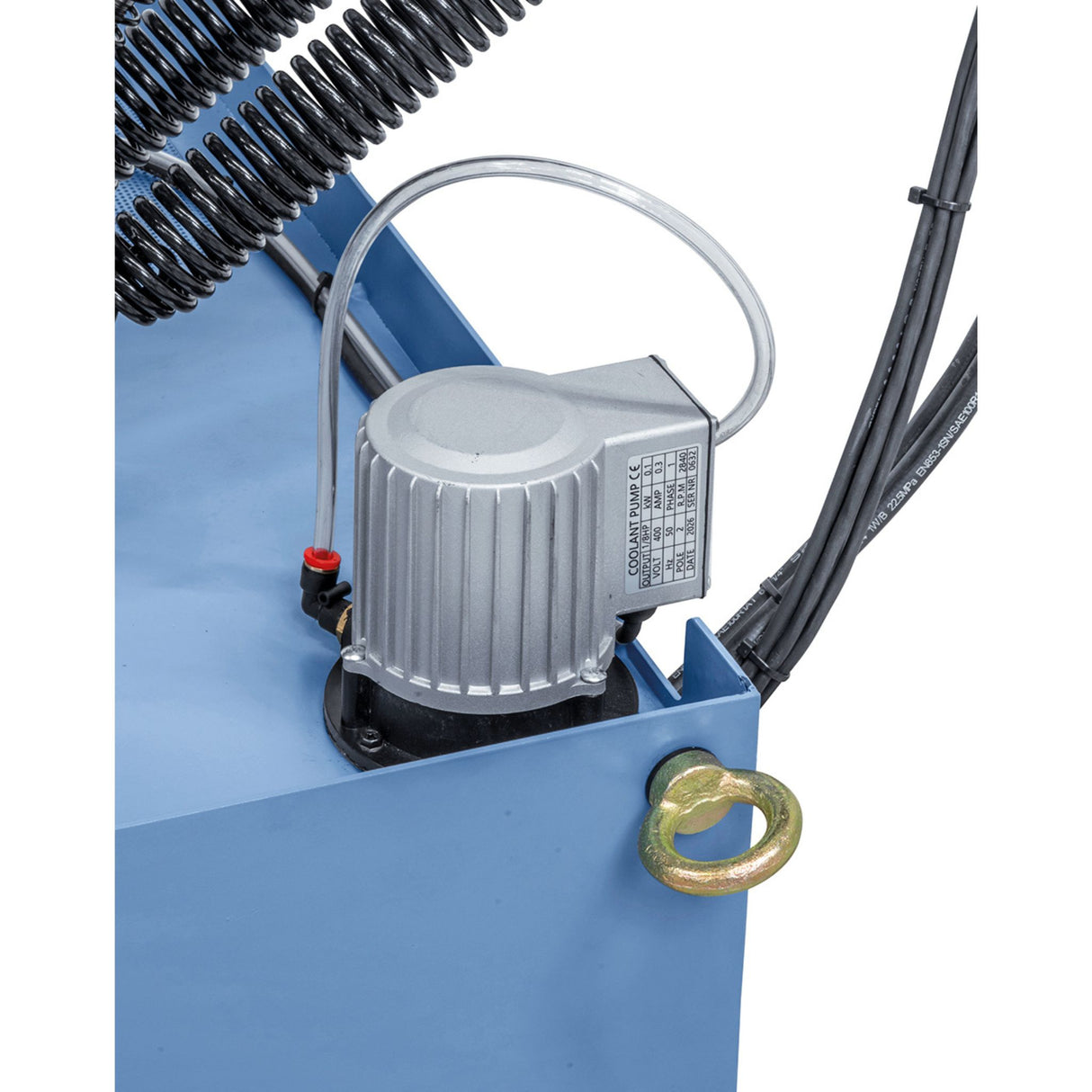

Črpalka 100 W vzdržuje konstanten pretok hladila. Uporabiti je treba specifičen koncentrat (npr. MN 1103), ne čiste vode, ki bi povzročila rjo v notranjosti sistema.
Kako delujeta servis in nadomestni deli v Italiji?
Tehnična podpora je v italijanščini skozi celotno življenjsko dobo izdelka, originalni nadomestni deli Bernardo, vključno z nadomestnimi trakovi, pa so na voljo iz skladišča Krollit v Monteforte Irpino (AV). Podpora: +39 0825-1494022.
Garancija proizvajalca Bernardo je 24 mesecev na napake materiala in izdelave. Vzdrževanje hidravličnega valja vključuje redno preverjanje puščanja in nadzor spusta; hladilo je treba zamenjati po navodilih v priročniku.
