Bernardo Smerigliatrice piana BSG 60220 PLC
-
Descrizione
-
Specifiche Tecniche
-
Sicurezza del prodotto
-
Recensioni
Descrizione

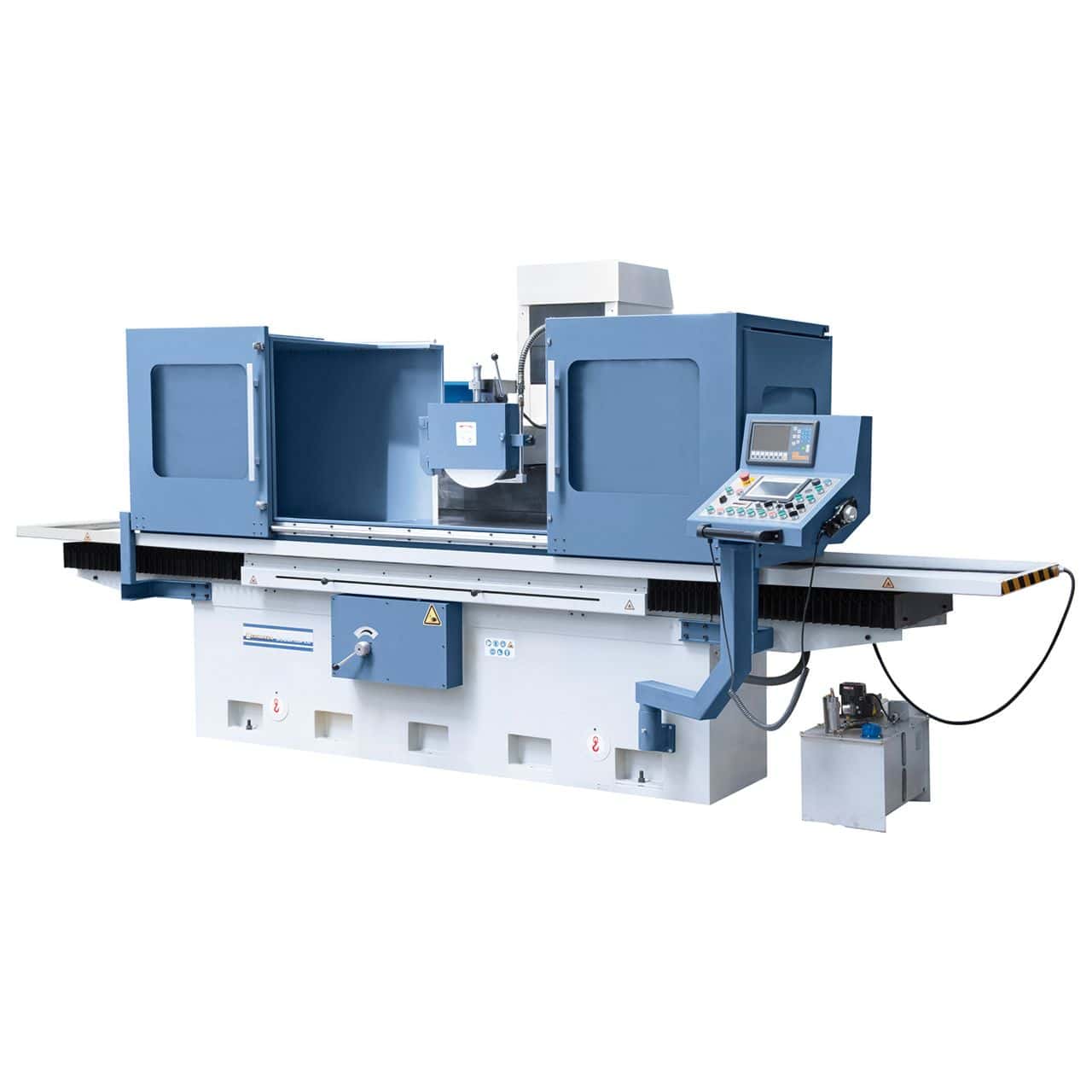

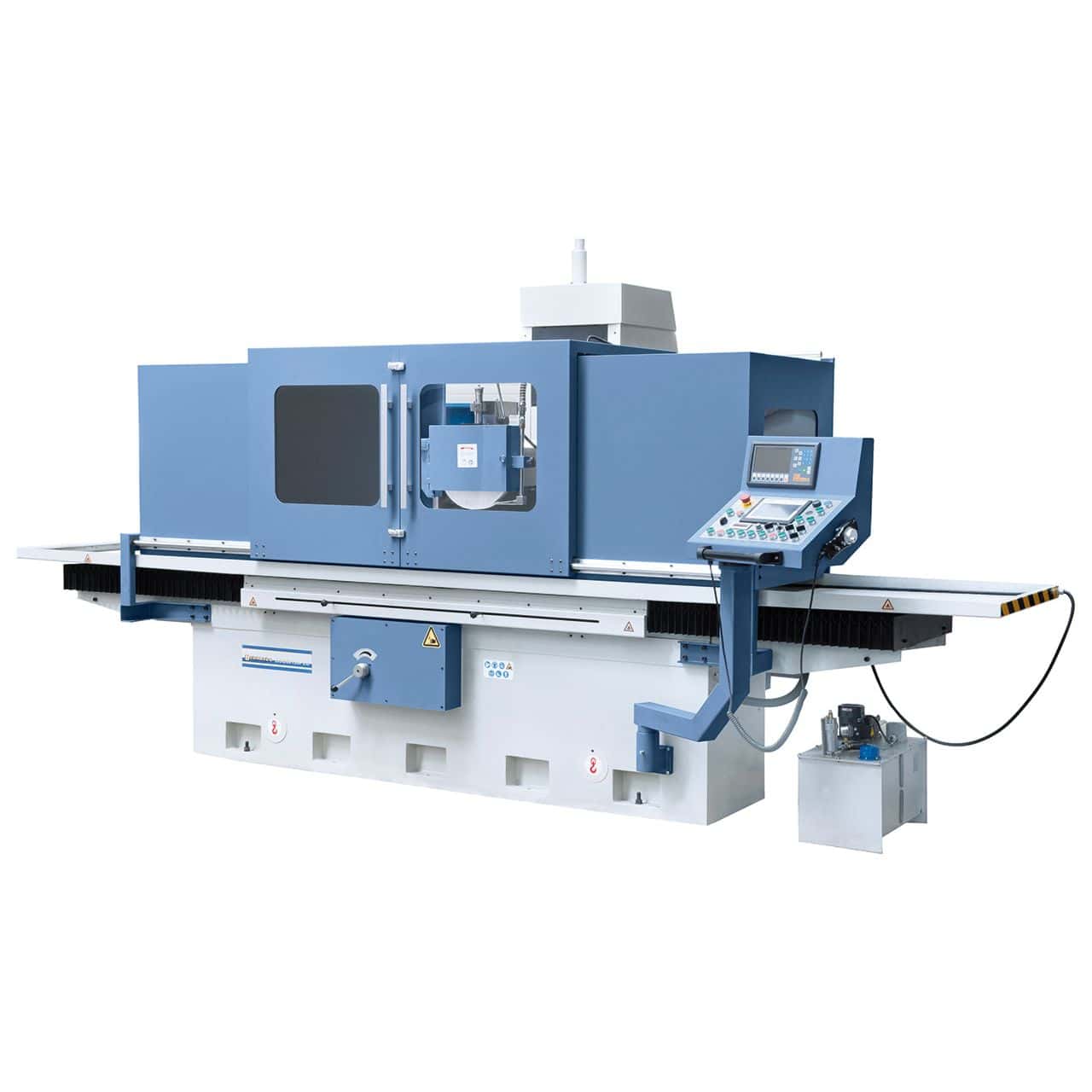

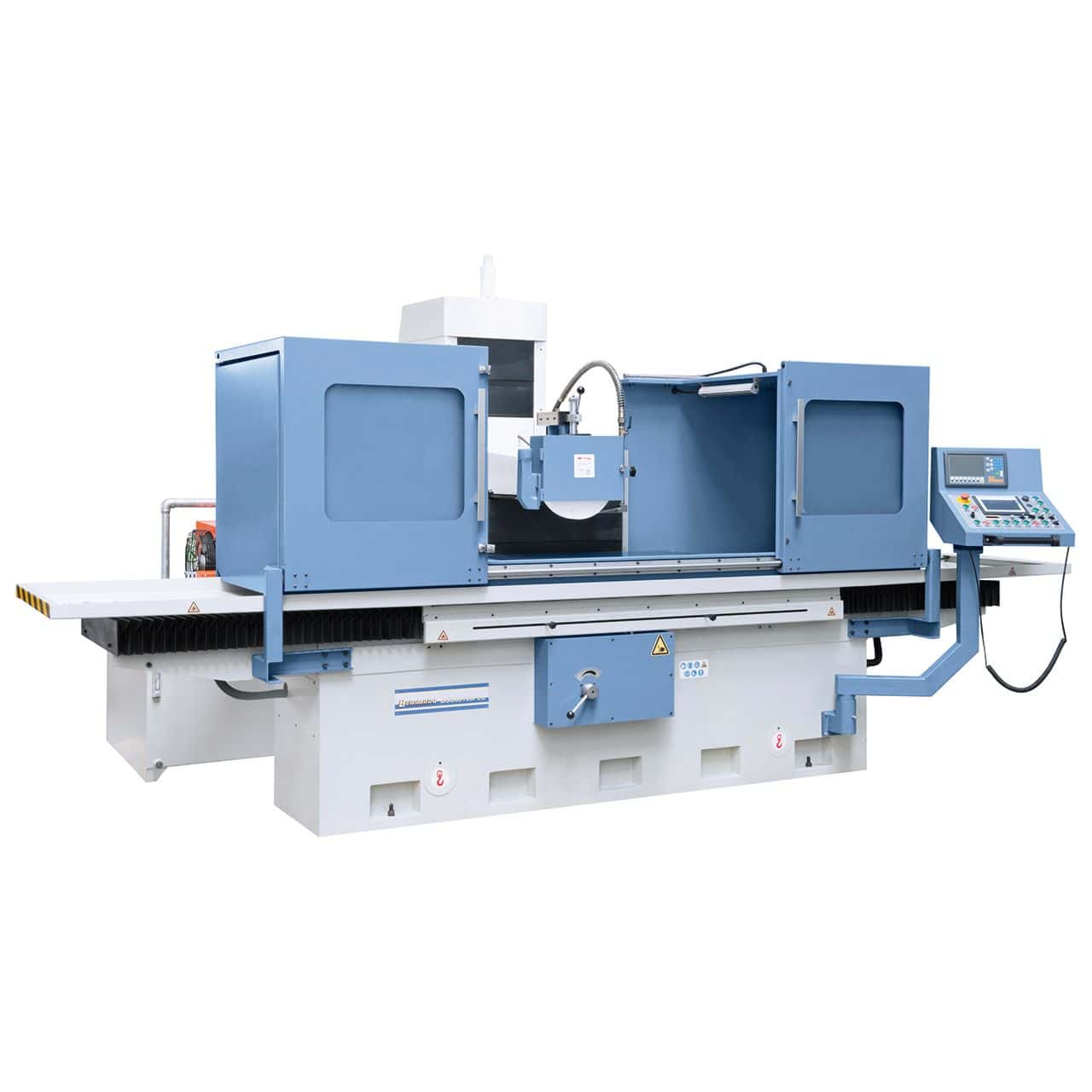

Bernardo Smerigliatrice piana BSG 60220 PLC con DRO 2 assi
La Smerigliatrice piana Bernardo BSG 60220 PLC con lettura digitale a 2 assi ES-12 H ĆØ una macchina industriale di grandi dimensioni, pensata per la rettifica ad alta precisione di pezzi pesanti fino a 1700 kg. La tavola da 600 x 2200 mm, con guide temprate e rettificate e contro-guide rivestite Durcit-B, garantisce rigiditĆ e scorrevolezza anche sotto carichi intensivi. I movimenti longitudinali e trasversali avvengono su guida combinata V-piatta, mentre il sistema idraulico di ultima generazione assicura traslazioni fluide e regolari. Il controllo Siemens PLC con touchscreen permette di programmare cicli automatizzati di smerigliatura, come sgrossatura, finitura e ritorno automatico alla posizione iniziale. Con mola da 350 mm, motore da 7,5 kW e pompa idraulica da 5,5 kW, la BSG 60220 ĆØ la scelta ideale per officine e aziende che necessitano di una smerigliatrice piana robusta, precisa e altamente produttiva.
ā
Caratteristiche principali:
ā¢ Tavola di lavoro da 600 x 2200 mm con guide temprate e rettificate
ā¢ Contro-guide rivestite Durcit-B per rigiditĆ e lunga durata

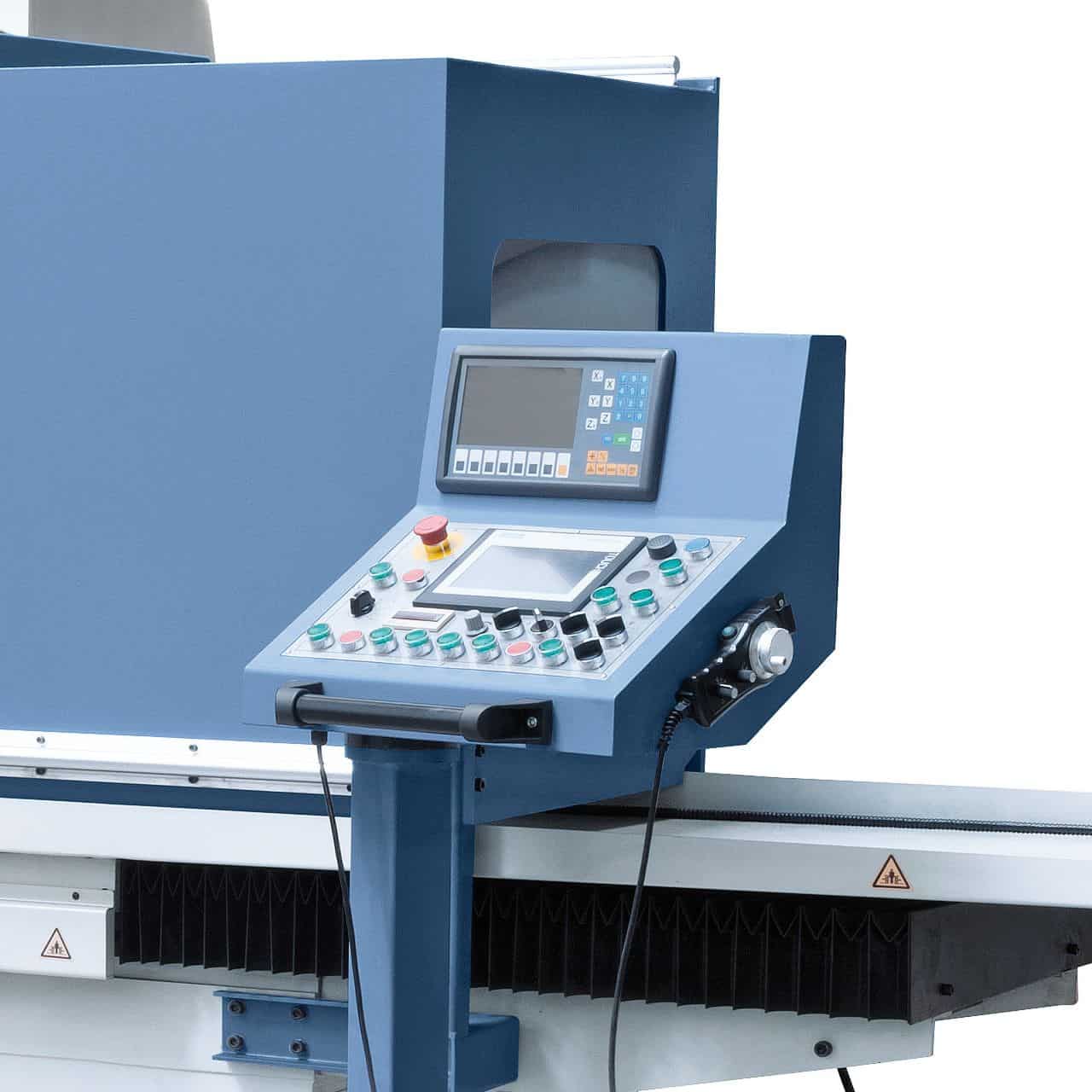

ā¢ Controllo Siemens PLC con pannello touchscreen integrato
ā¢ Cicli automatizzati di smerigliatura con ritorno alla posizione iniziale
ā¢ Due piastre magnetiche 600 x 1000 mm per pezzi fino a 1700 kg

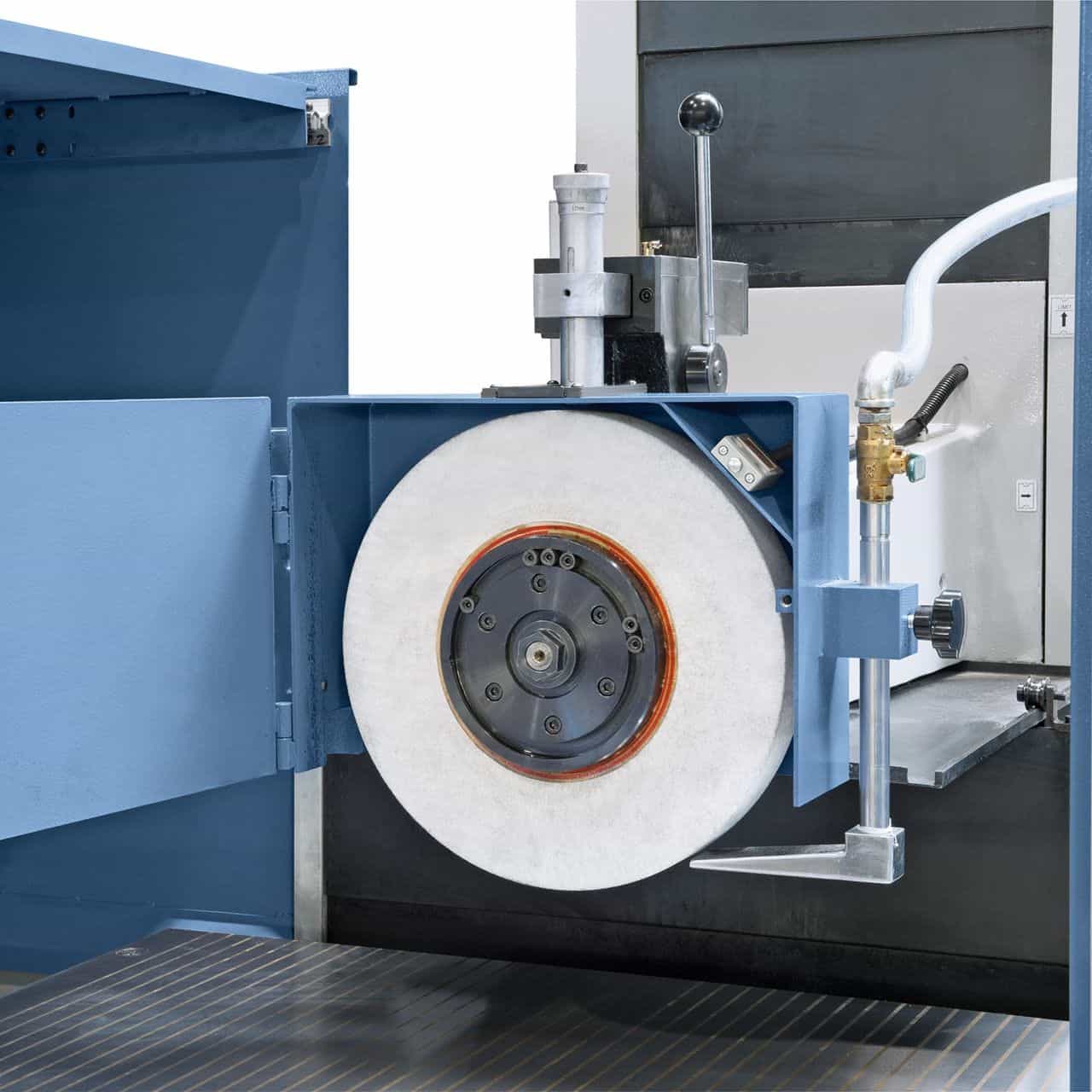

ā¢ Mola Ć 350 mm con mandrino a cuscinetti precaricati
ā¢ Motore da 7,5 kW e pompa idraulica da 5,5 kW
ā¢ Struttura massiccia in ghisa con rinforzi e base ricotta
š Tabella tecnica:
| Specifica | Valore |
|---|---|
| Marca | Bernardo |
| Modello | BSG 60220 PLC |
| Tavola di lavoro | 600 x 2200 mm |
| T-slot (nĀ° / larghezza) | 3 / 18 mm |
| Piastre magnetiche | 2 x 600 x 1000 mm |
| Corsa longitudinale max. | 2350 mm |
| Corsa trasversale max. | 660 mm |
| Distanza mola / tavola max. | 600 mm |
| Peso pezzo max. | 1700 kg |
| Dimensione mola | 350 x 50 x 127 mm |
| VelocitĆ tavola idraulica | 5 ā 25 m/min |
| Regolazione trasversale automatica | 0,5 ā 20 mm/corsa |
| Avanzamento rapido trasversale | 50 ā 600 mm/min |
| Regolazione verticale automatica | 0,005 ā 0,04 mm |
| Avanzamento rapido verticale | 50 ā 500 mm/min |
| Motore mandrino | 7,5 kW |
| VelocitĆ mandrino | 1450 giri/min |
| Motore pompa idraulica | 5,5 kW |
| Potenza assorbita totale | 18 kW |
| Dimensioni macchina (L x P x A) | 6600 x 2750 x 2700 mm |
| Peso | 8000 kg |
š¦ Contenuto della confezione:
ā¢ Visualizzatore digitale a 2 assi ES-12 H
ā¢ Pannello Siemens SMART con touchscreen
ā¢ Volantino elettronico
ā¢ Mola abrasiva e flangia
ā¢ Lampada LED da lavoro
ā¢ 2 piastre magnetiche 600 x 1000 mm
ā¢ Supporto per equilibratura e mandrino di equilibratura
ā¢ Coperture protettive
ā¢ Rettificatore parallelo
ā¢ Dispositivo di smagnetizzazione

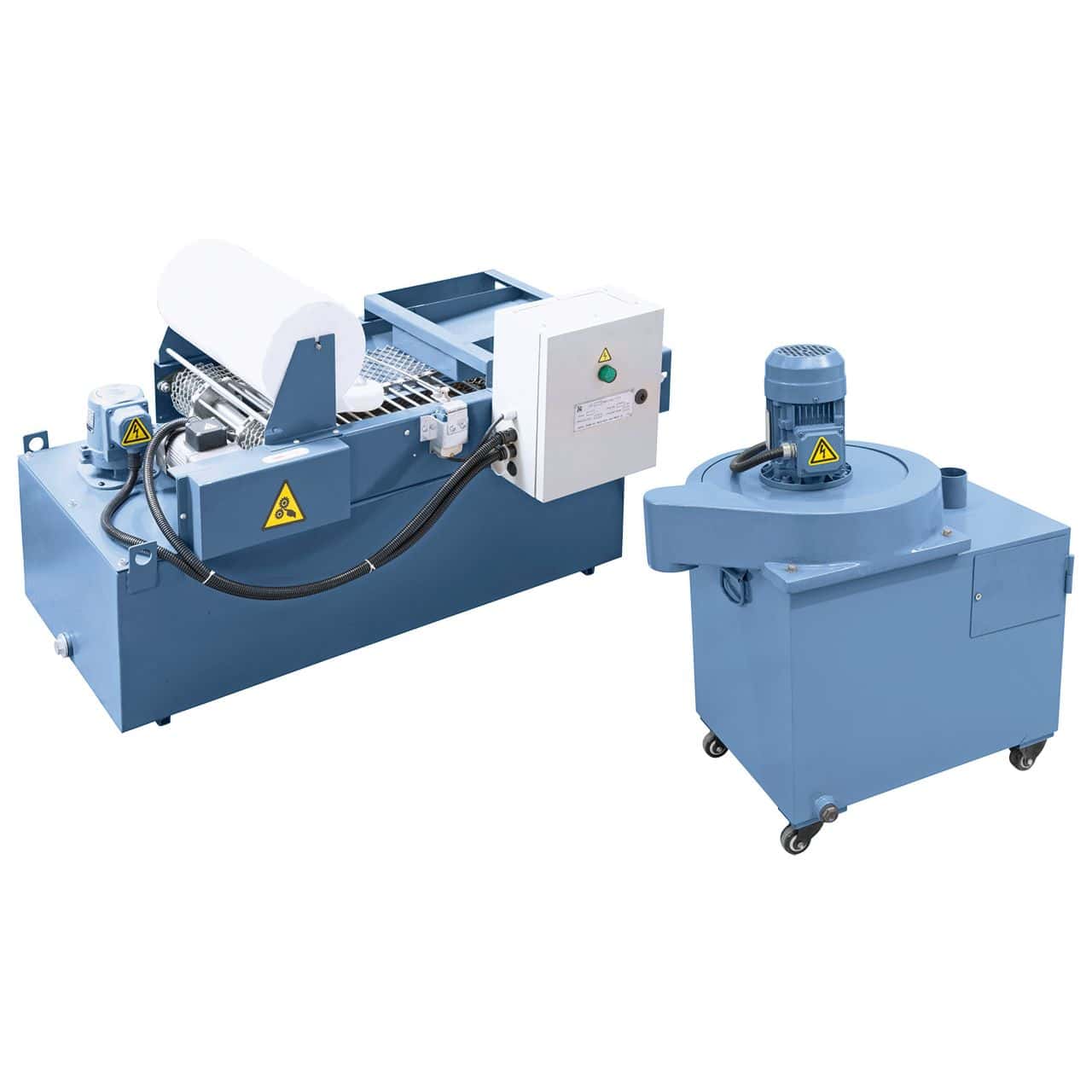

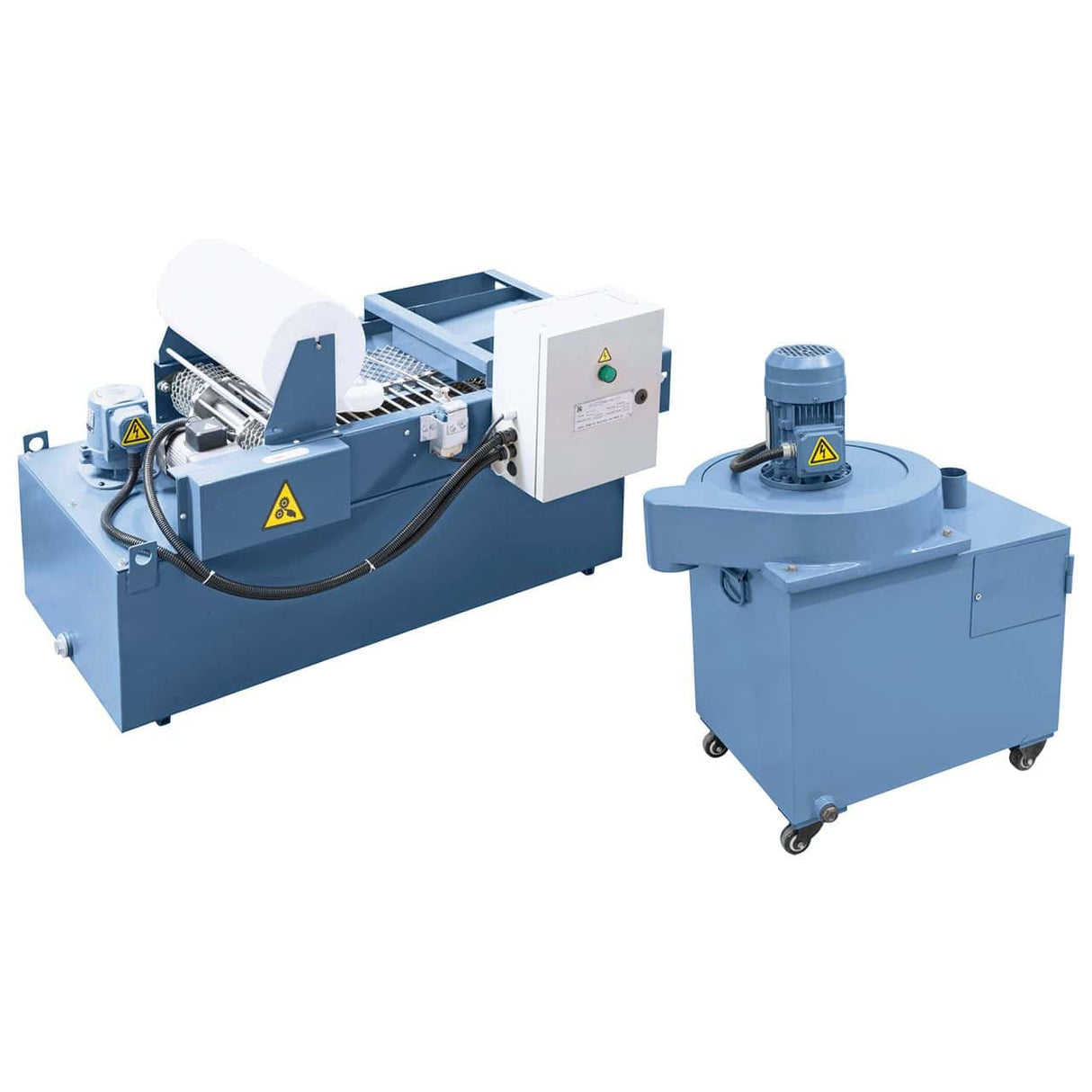

ā¢ Sistema di raffreddamento
ā¢ Diamante di ravvivatura
ā¢ Piedini macchina
ā¢ Lubrificazione centralizzata

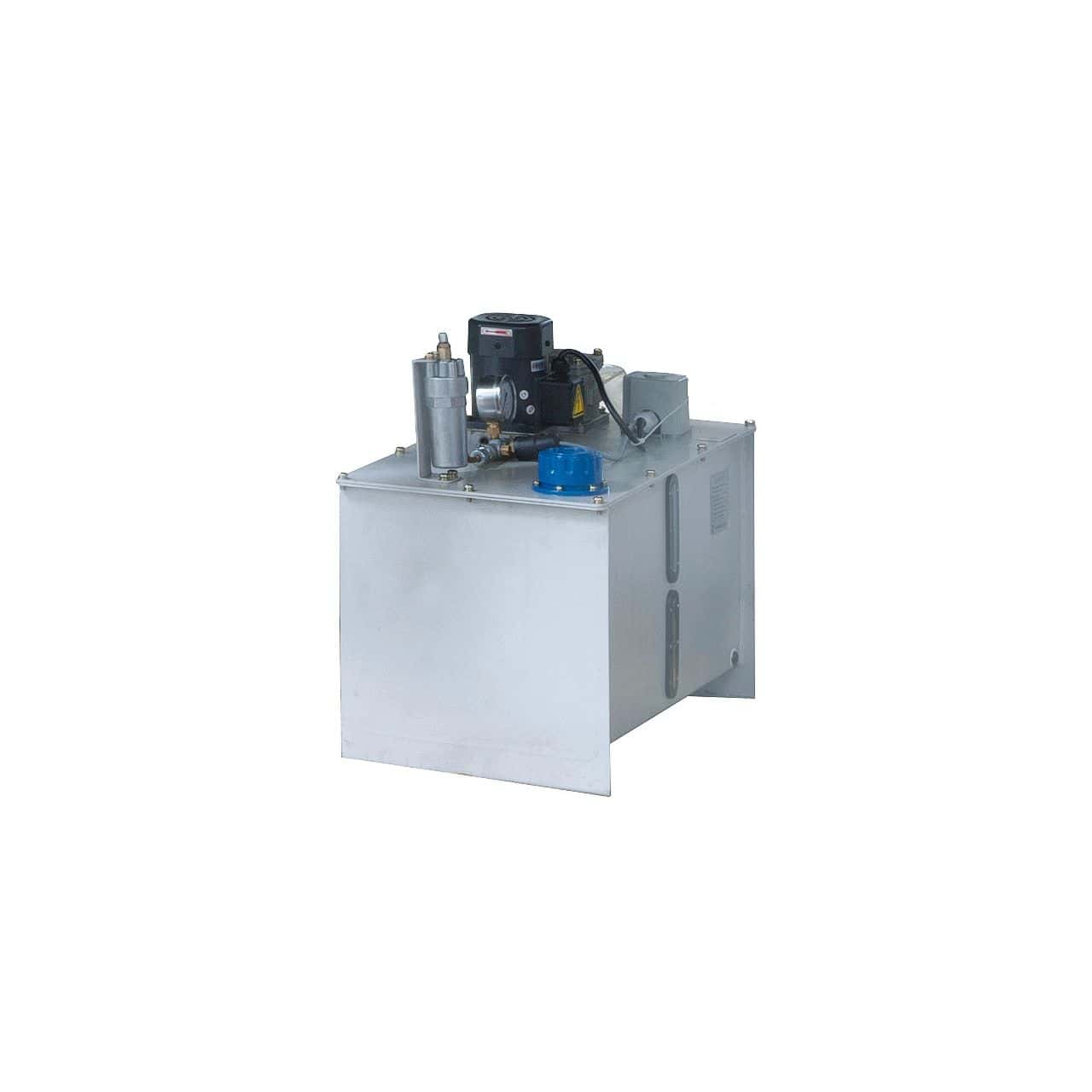

ā¢ Raffreddatore olio idraulico
ā¢ Utensili di servizio
