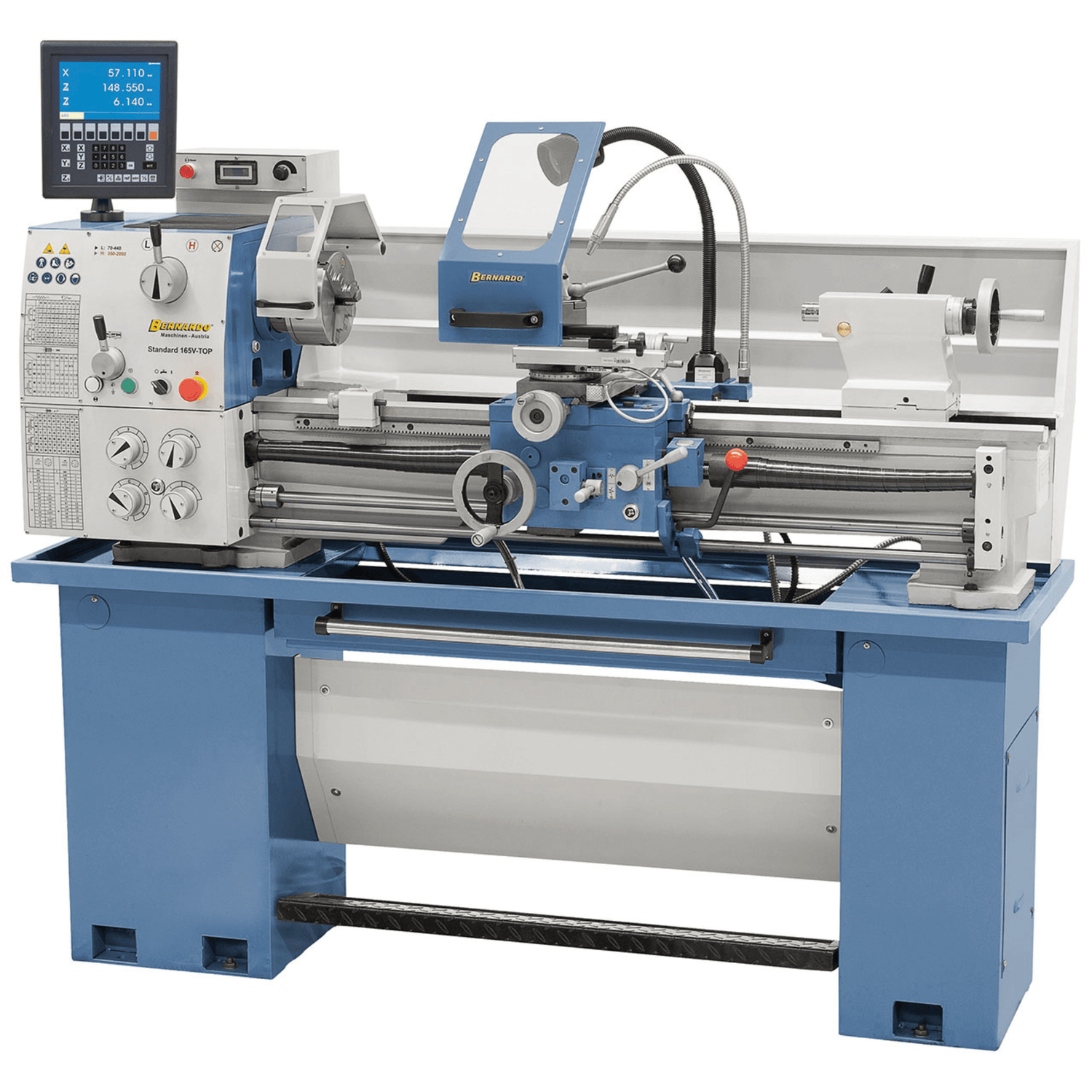

Bernardo Standard 165 stružnica V-Top s 3-osnim DRO ES-12 V

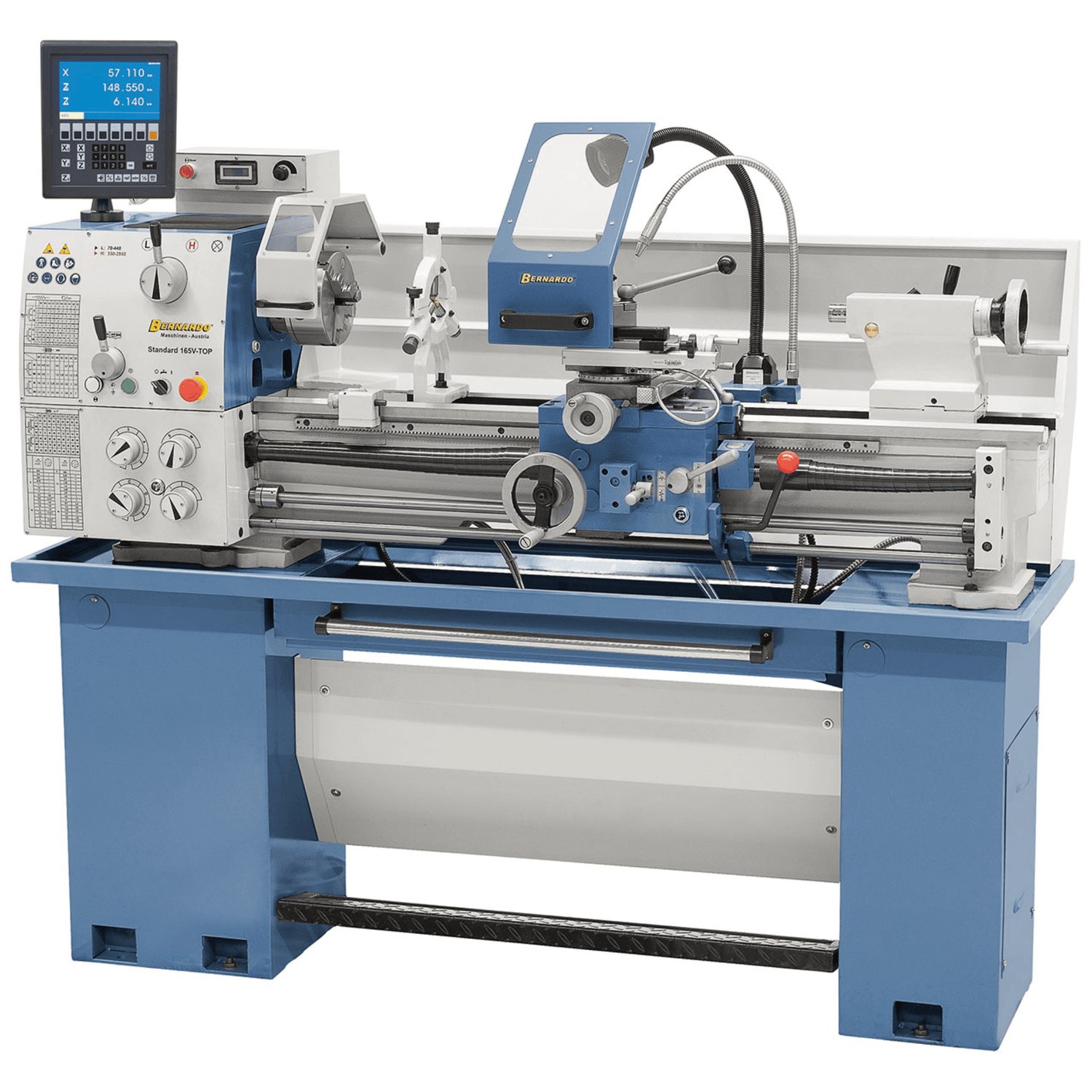

Stručni stroj Bernardo Standard 165 V-Top z regulatorjem hitrosti in 3-osnim DRO

Stručni stroj Bernardo Standard 165 V-Top združuje zmogljivost, natančnost in profesionalne funkcije v kompaktni obliki. S premerom struženja 350 mm nad posteljo in razdaljo med centri 1000 mm je primeren za delavnice, šole in vzdrževalne oddelke. Elektronski dvoobmočni variator (70–400 / 350–2000 vrt/min) zagotavlja hitro in gladko nastavitev, medtem ko 3-osni DRO ES-12 V pospeši dimenzijske kontrole. Struktura s **180 mm ležiščem**, **premerom vretena Ø 40 mm (D1-4)** in odstranljivim **220 mm** vdolbino (Ø do 450 mm) zagotavlja togost in vsestranskost. Na voljo je z bogatim seznamom opreme: samocentrirajoča in neodvisna vpenjalna glava, **hitro zamenljiva revolverska glava Multifix**, stabilni nasloni, čelna plošča, hladilna tekočina, varnostna sklopka, CE-odobrena nožna stopalka z zavoro in LED-lučka. Motor 1,5 kW (S1) / 2,2 kW (S6) – 400 V, teža 530 kg.

---

Glavne specifikacije

Razdalja med središči: 1000 mm
Višina središča: 175 mm
Premer struženja nad posteljo: 350 mm (nad vdolbino do 450 mm, odstranljiva postelja 220 mm)
Premer struženja nad prečnimi sukalniki: 190 mm
Širina postelje: 180 mm
Izvrtina vretena: Ø 40 mm – priključek DIN 55029 D1-4

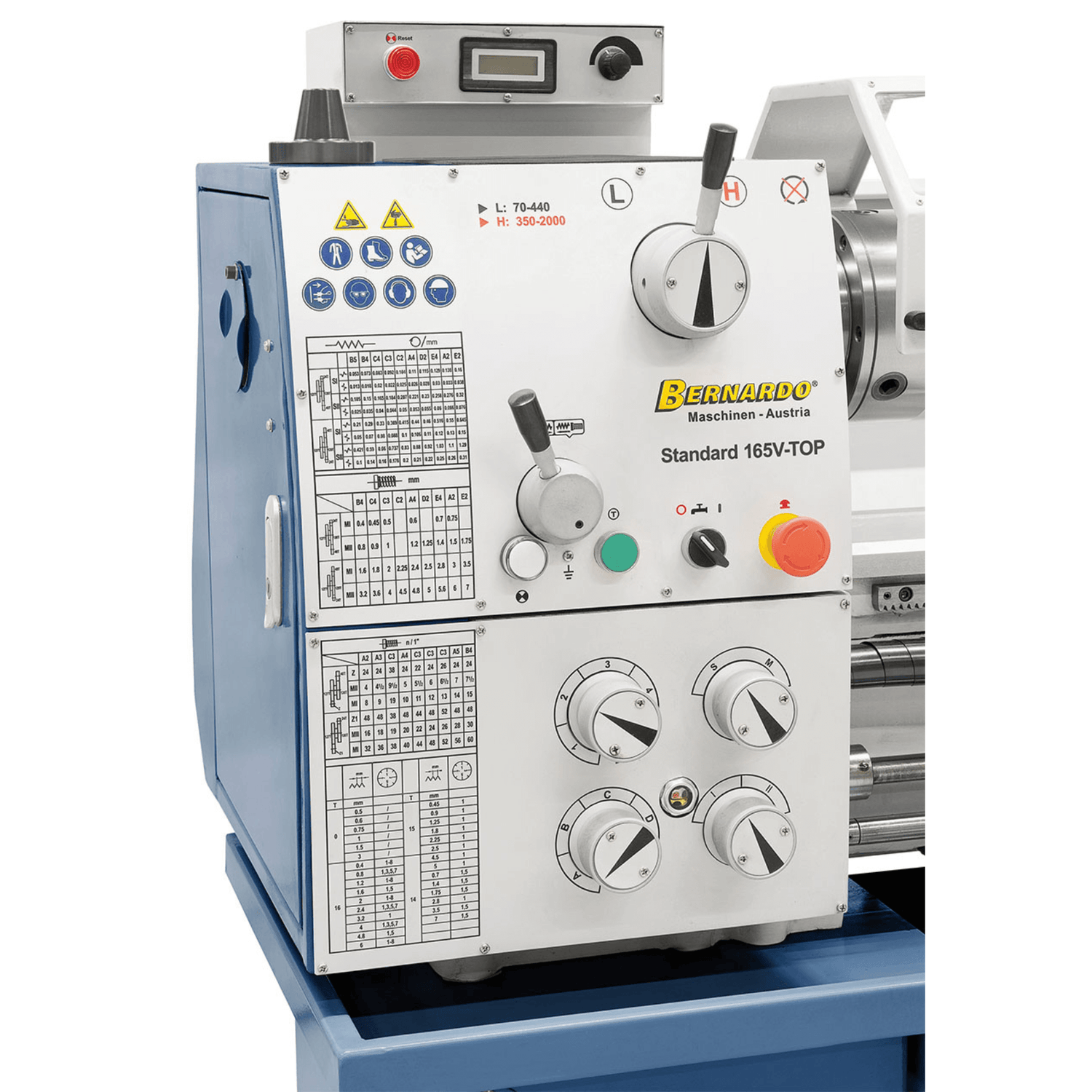

Neprekinjeno območje hitrosti: 70–400 / 350–2000 vrt/min (inverter)
Podajanja: dolga. 0,053–1,29 mm/vrt (40) – prečna. 0,013–0,31 mm/vrt (40)
Navoji: metrični 0,4–7 mm (32) – palčni 4–60 TPI (36)

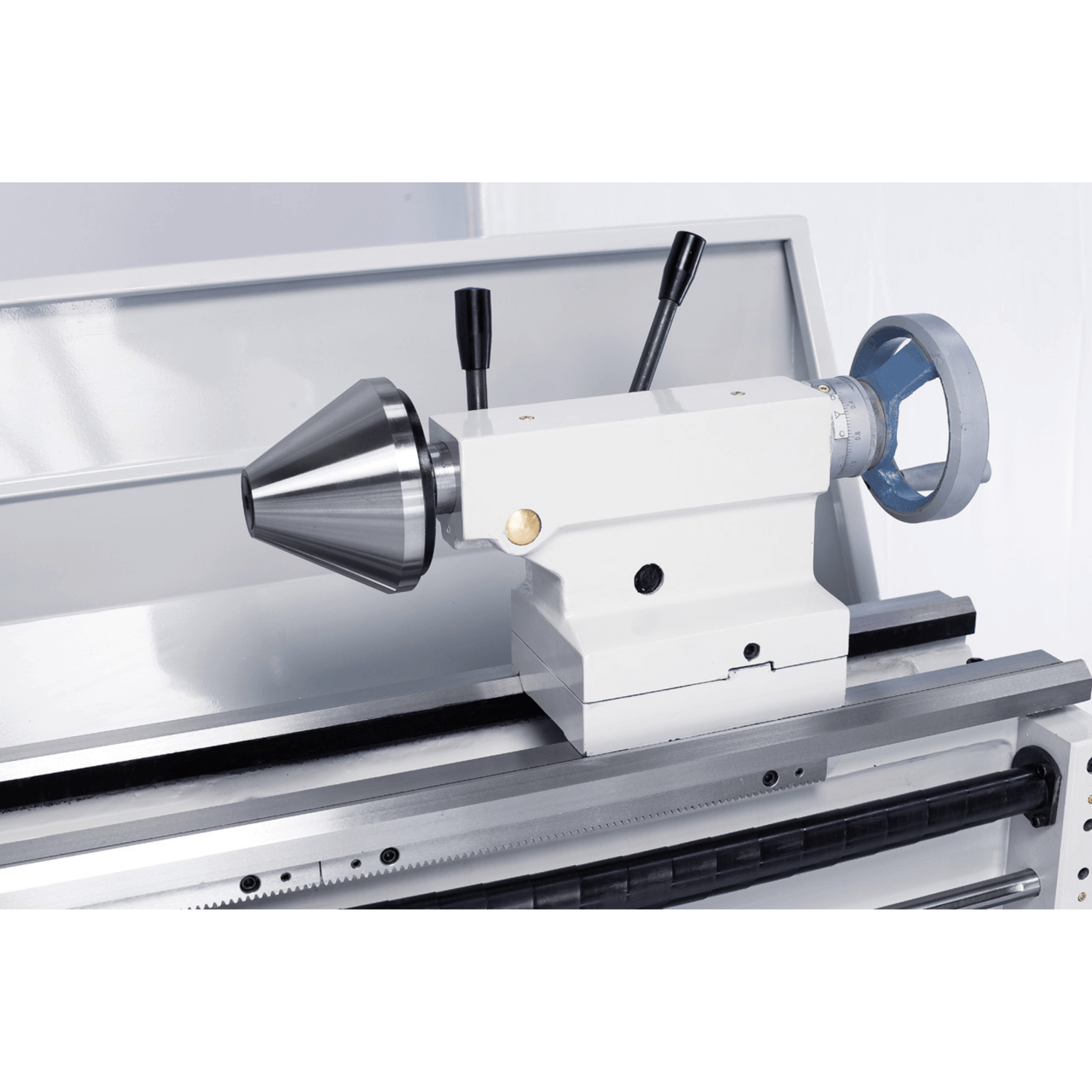

Konjiček: hod 110 mm, konus MT3

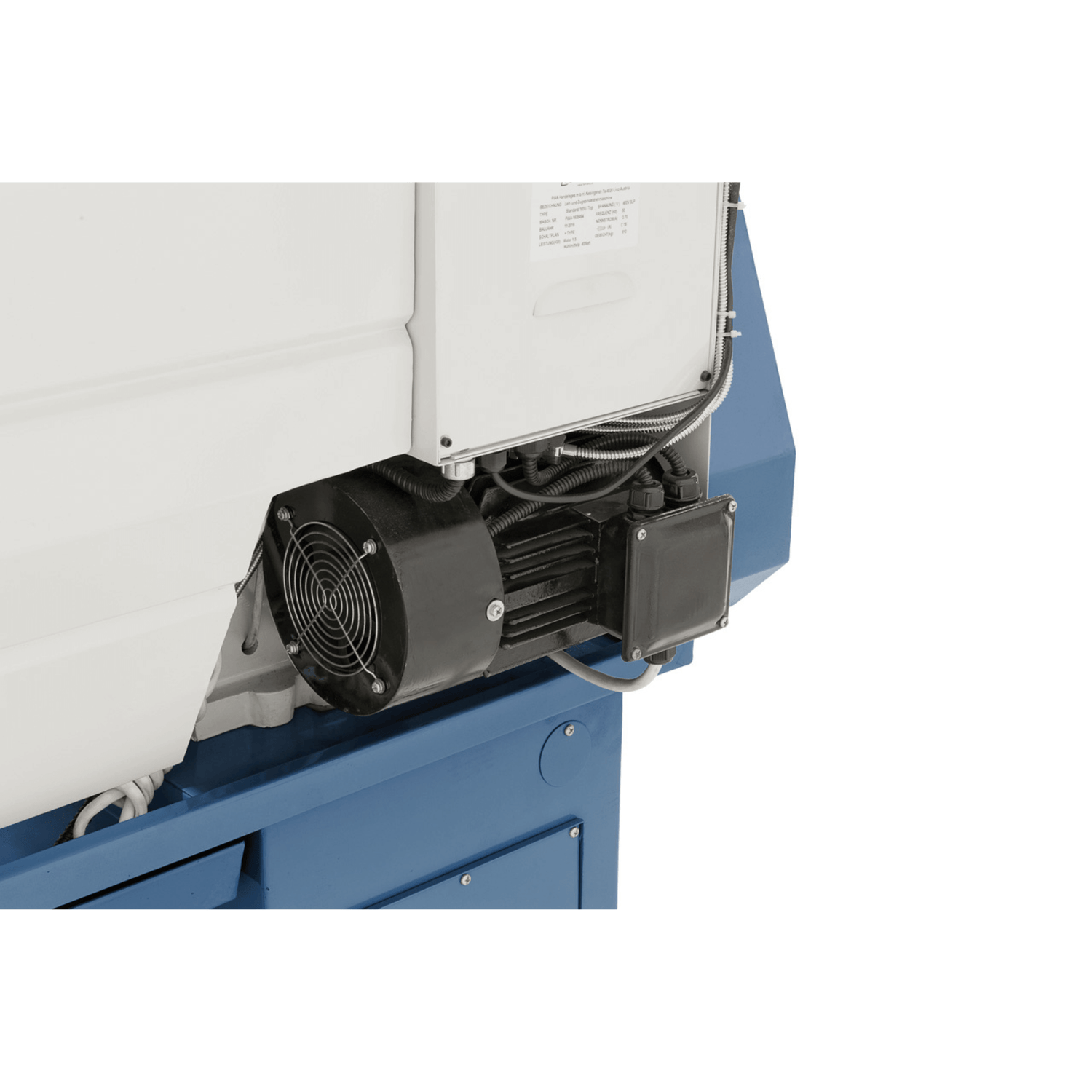

Moč motorja: 1,5 kW S1 / 2,2 kW S6 – 400 V
Dimenzije: 1730 × 700 × 1340 mm – Teža: 530 kg
ES-12 V 3-osni DRO z LCD in digitalnim prikazovalnikom vrtljajev

---

Tehnična tabela:

Določite	Vrednost
Znamka	Bernardo
Model	Standardni 165 V-Top
Razdalja med konicami	1000 mm
Višina konic	175 mm
Ø na mizi	350 mm
Ø na zareza	450 mm*
Ø na prečnem drsniku	190 mm
Širina ležišča	180 mm
Izvrtina vretena	Ø 40 mm
Priključek vretena	DIN 55029, D1-4
Hitrost	70–400 / 350–2000 vrt/min (brezstopenjsko, inverter)
Podaja dolž./preč.	0,053–1,29 / 0,013–0,31 mm/vrt (40/40)
Metrični navoj	0,4–7 mm (32)
Palčni navoj	4–60 TPI (36)
Hod pinole konjička	110 mm
Konič konjička	MT3
Motor	1,5 kW (S1) / 2,2 kW (S6) – 400 V
Mere	1730 × 700 × 1340 mm
Teža	530 kg
* Odstranljiva postelja	220 mm

---

Vsebina paketa:

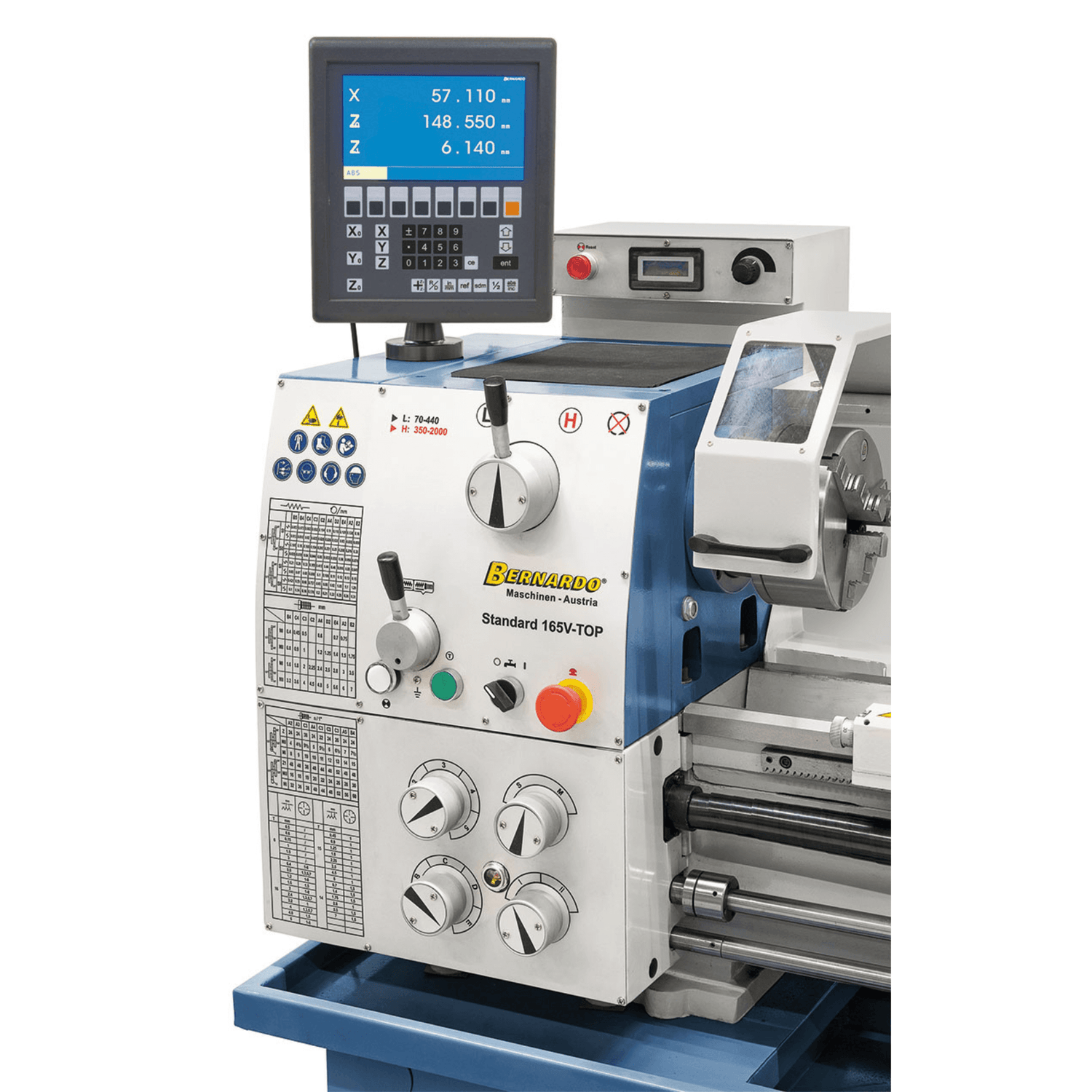

ES-12 V 3-osni DRO z LCD-zaslonom in digitalnim prikazom hitrosti

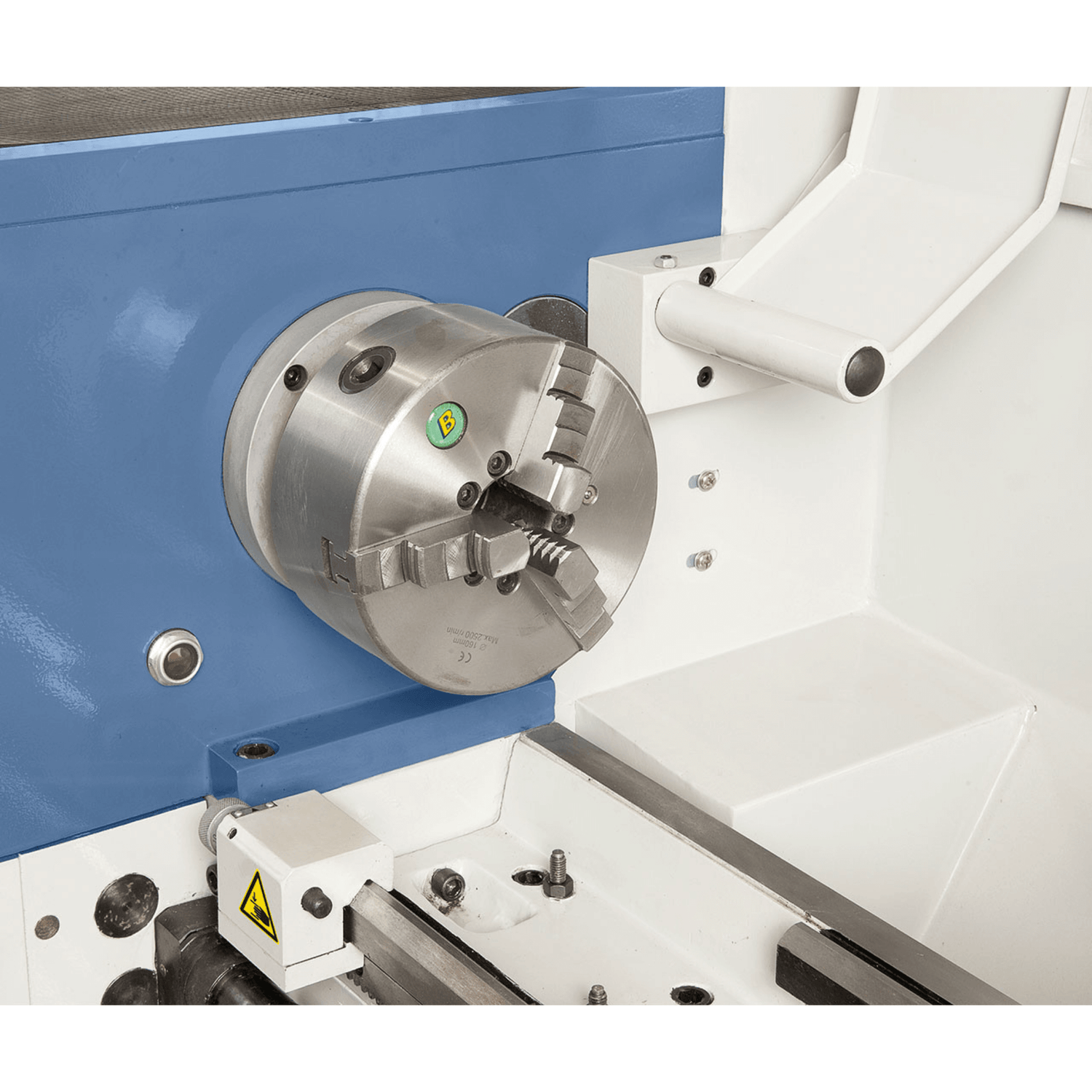

Samocentrirajoča vpenjalna glava BC3 Ø 160 mm (D4)
Neodvisna vpenjalna glava Ø 200 mm (D4) (DIN 55029)
Ø 250 mm spredaj plošča

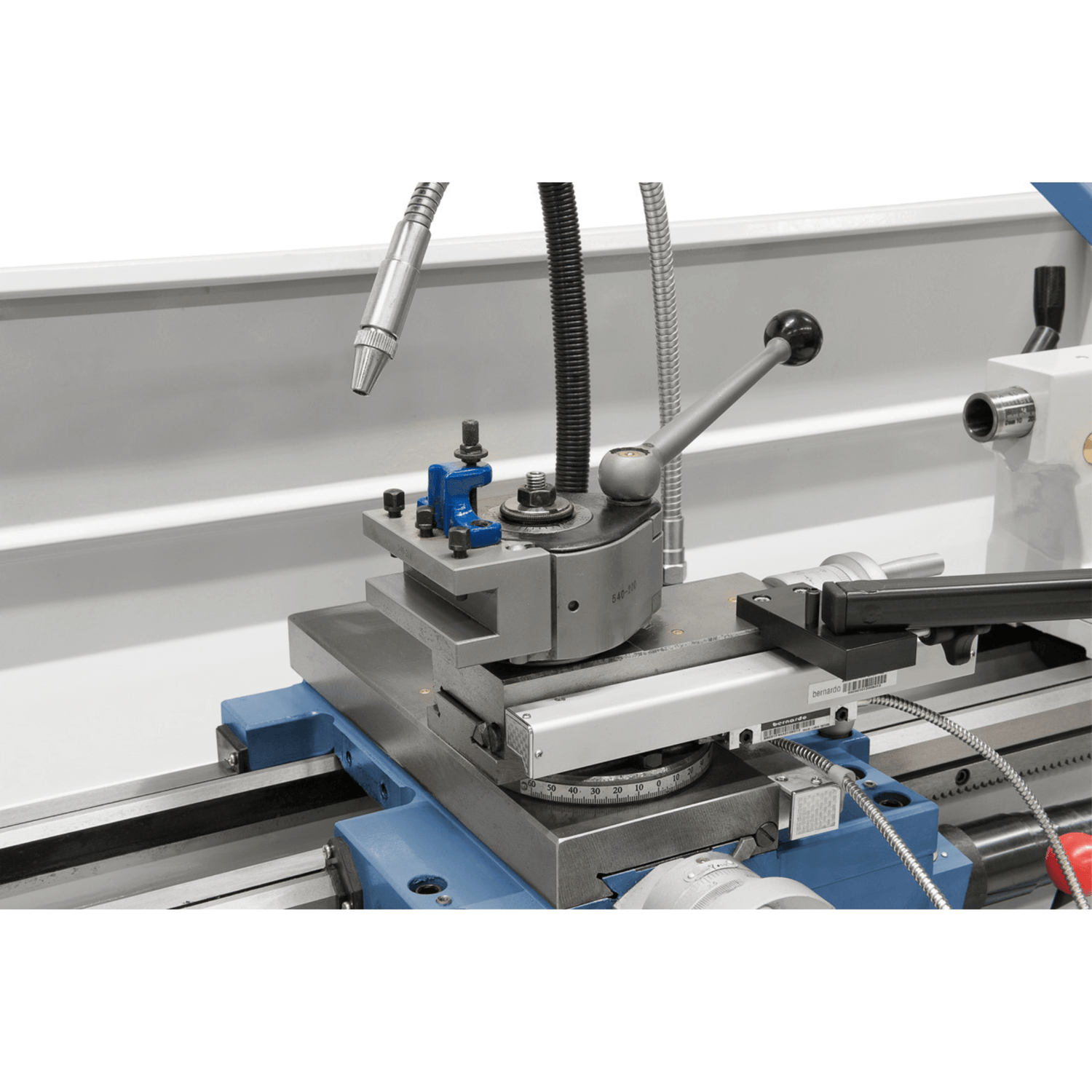

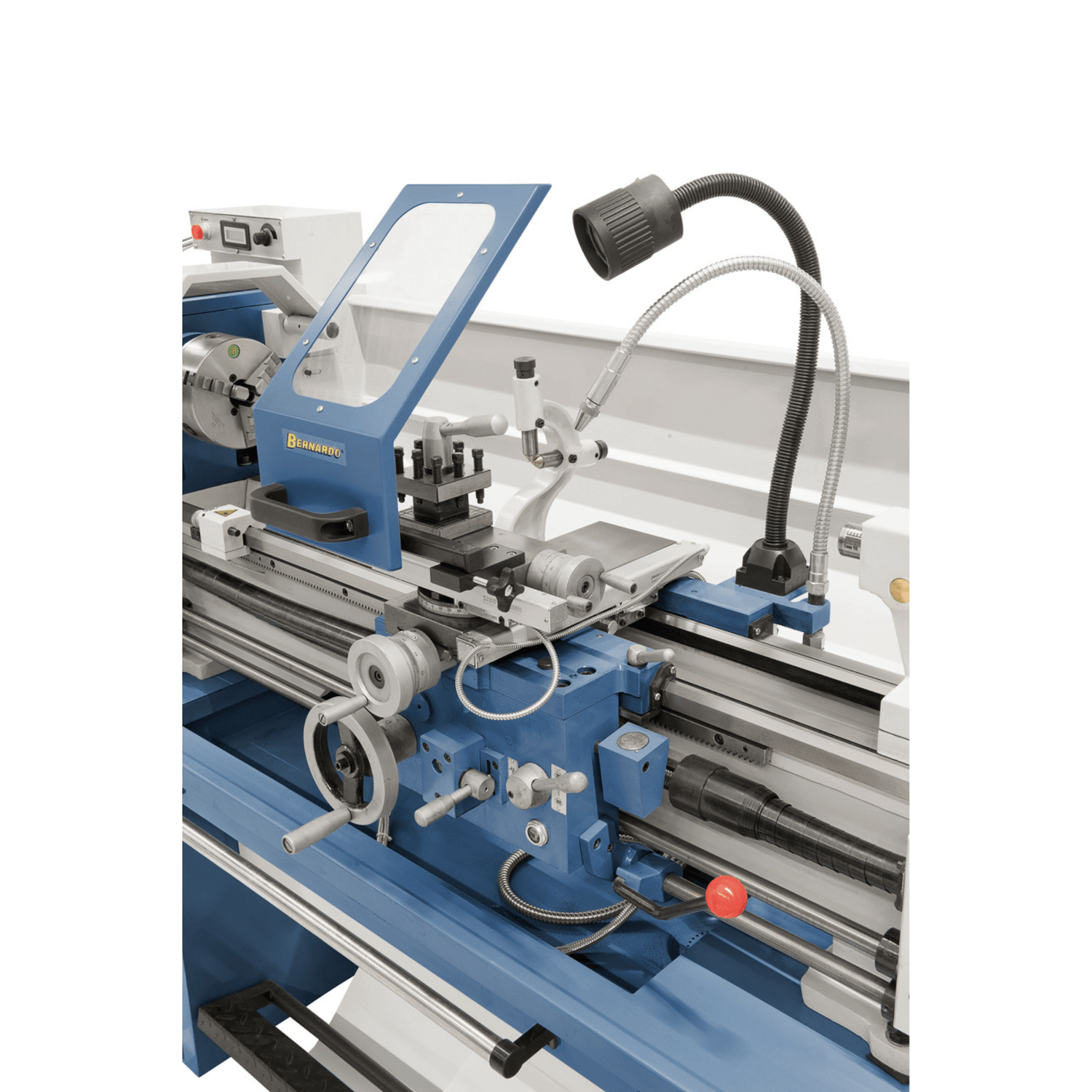

Multifix hitromenjalni revolver s 4 ploščicami/držali za orodje

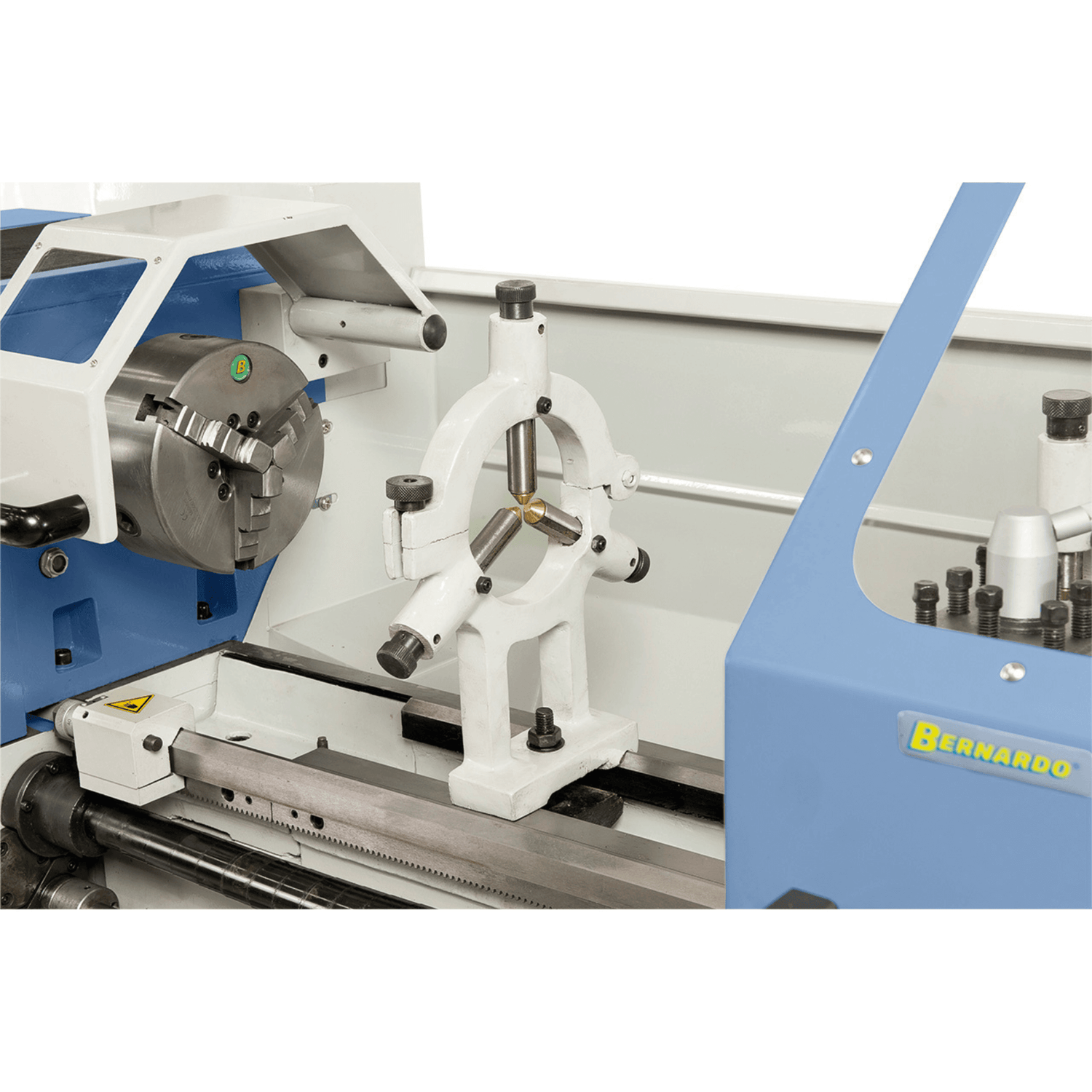

Fiksni in premični nasloni (prehod Ø 60 mm)

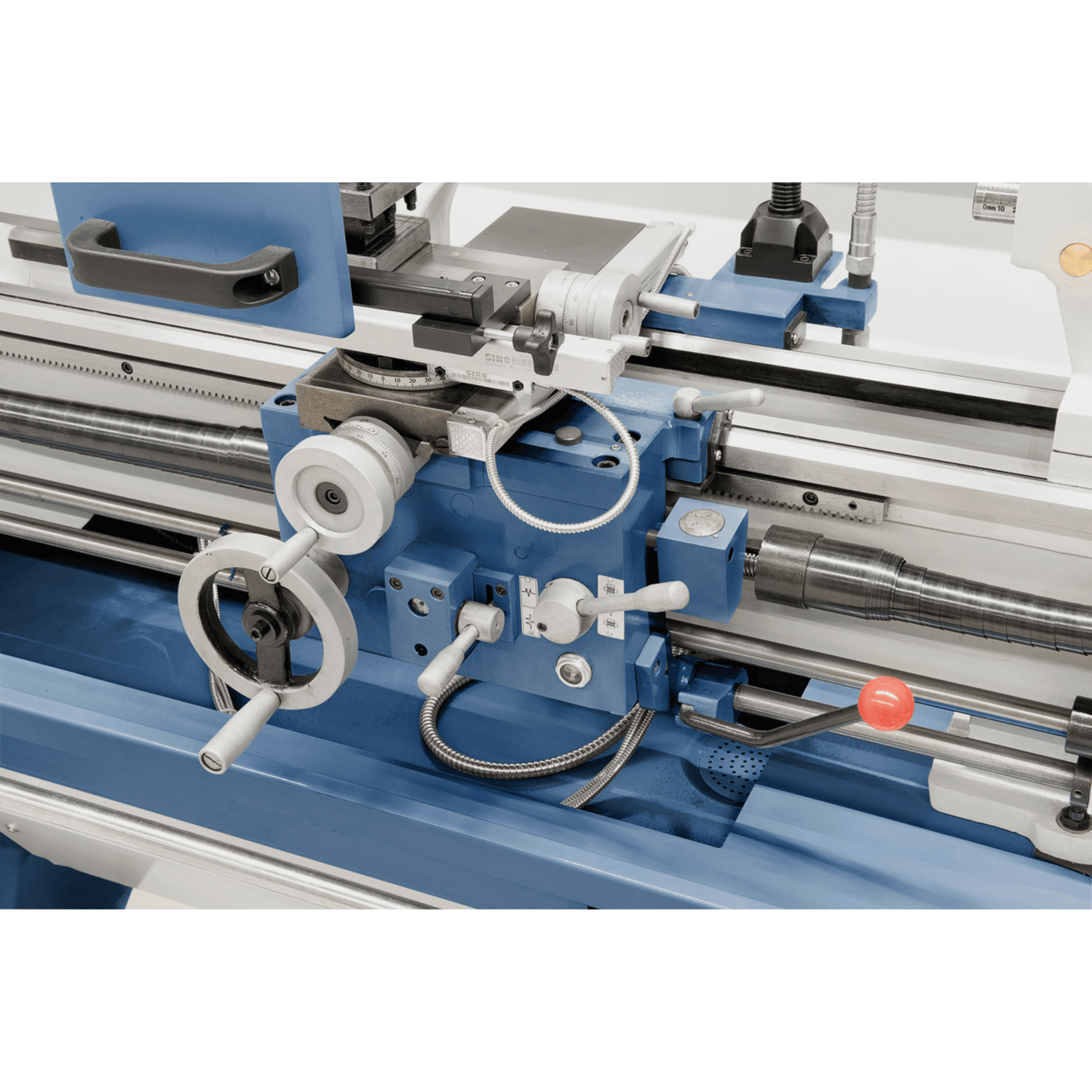

Hladilna naprava Varnostna sklopka in mikrometrični vzdolžni omejevalnik
Frekvenčni pretvornik za zvezni variator

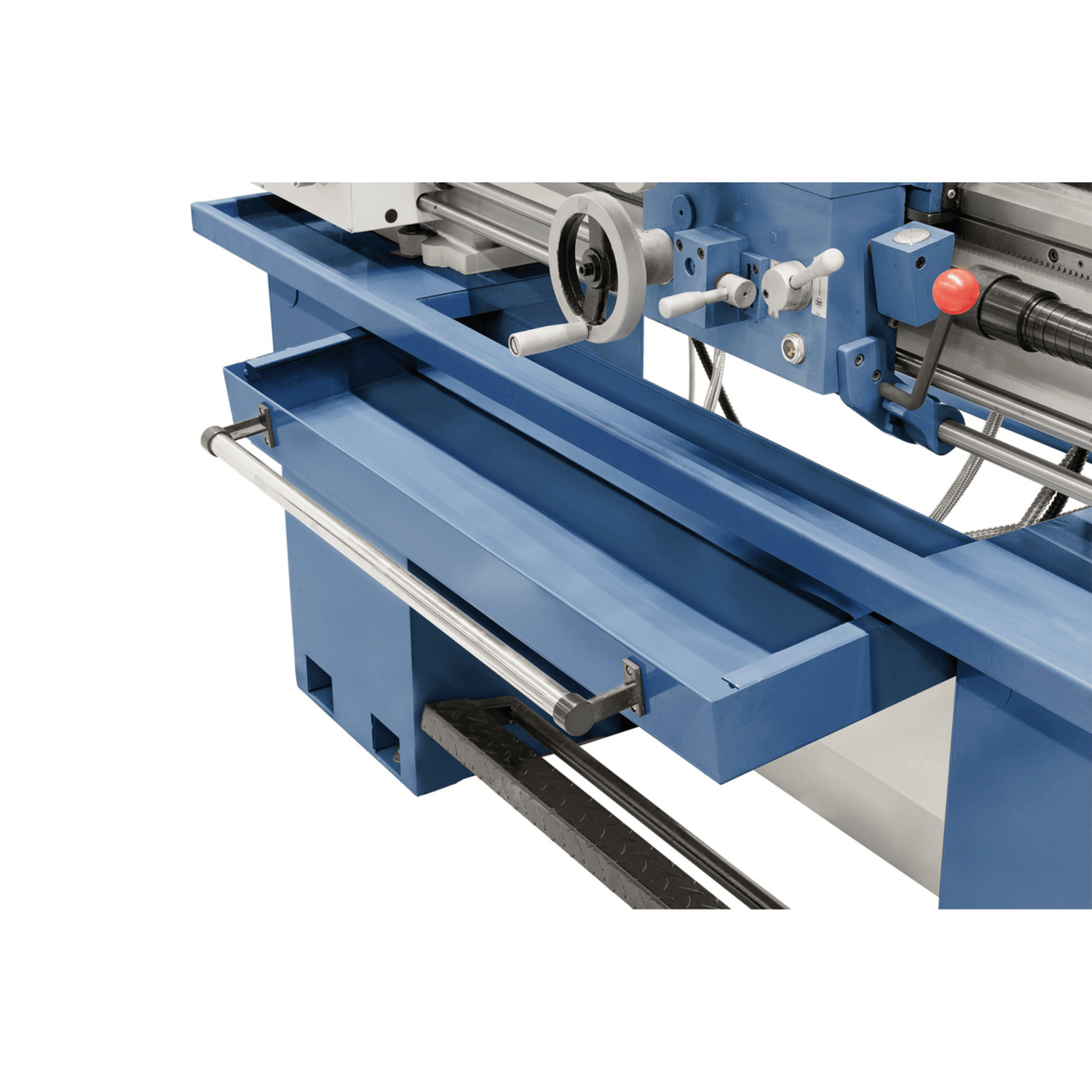

CE zavorni pedal, zaščita pred brizganjem in odstranljiv pladenj za ostružke

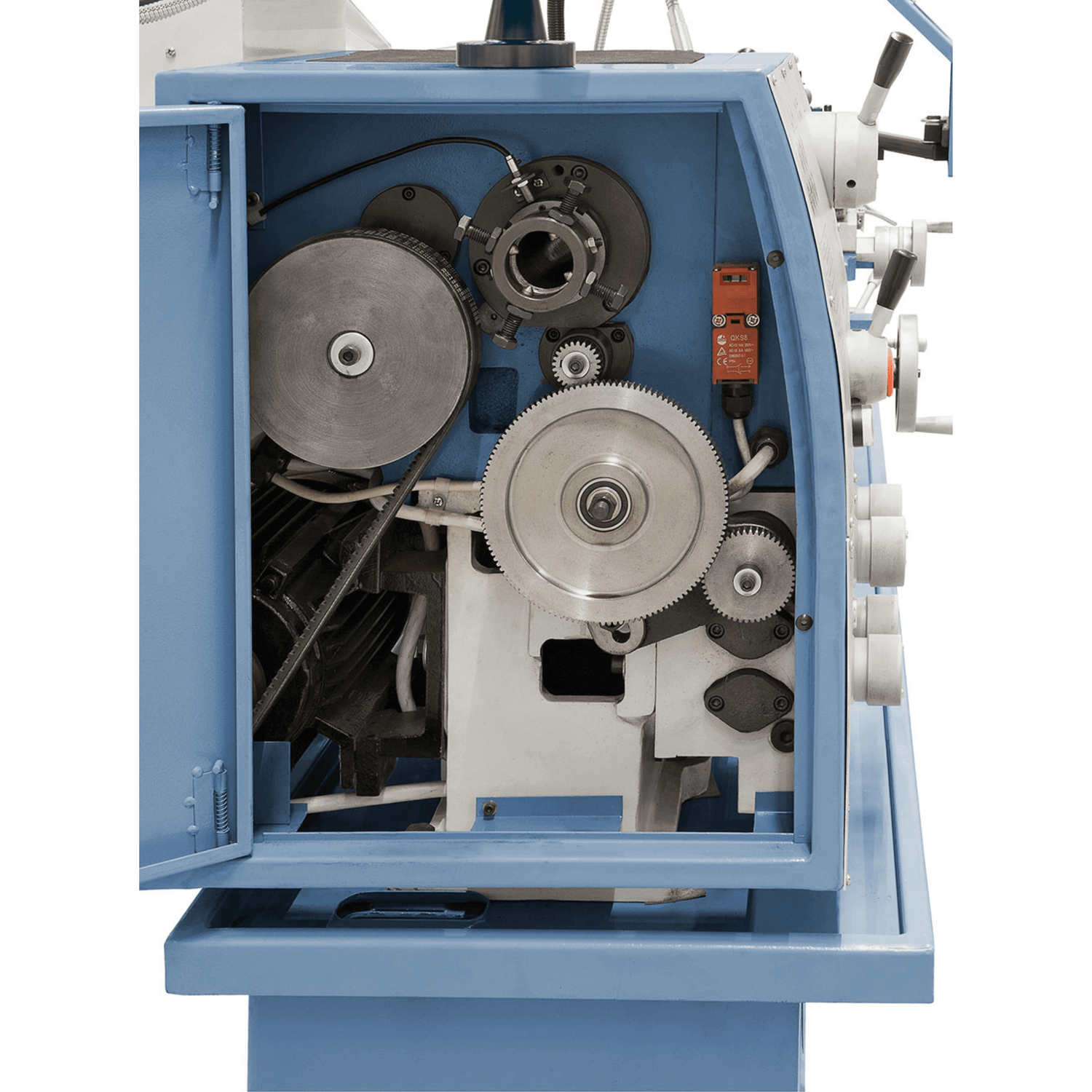

Navojna števnica, Morsejev kompas, menjalniki, 2 konjička
LED luč za stroj, zaščita revolverja za orodje
Stojalo in celoten komplet orodja

Logistika

Dostava Bernardo: 5–9 delovnih dni (7 dni na jugu). Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Podpora strankam je na voljo v italijanščini.

Pogosto zastavljena vprašanja

Kakšna je razlika med stružnicama Bernardo serije Standard in Profi?

Serija Standard (tako kot Standard 165) ima monoblokno strukturo s prizmatičnim ležiščem: bolj toga in tišja za neprekinjeno natančno obdelavo, z mednarodnim standardnim priključkom vretena D1-4 ali D1-6. Serija Profi ima utorno ležišče za lažji dostop do območja rezanja in lažjo težo – primerno za delavnice z omejenim prostorom. Standard 150: premer ležišča 350 mm, razmik med središči 1000 mm – vmesne dimenzije med hobi in lahko industrijo.

Kaj doda elektronski variator V v primerjavi z različicami brez njega?

Elektronski variator pokriva celotno območje hitrosti brez stopenj – gladki prehodi od grobe do fine obdelave brez ustavljanja stroja. Konstanten navor tudi pri nizkih hitrostih za trda jekla in velike preseke. Različica brez variatorja uporablja stopenjski menjalnik: manj fleksibilen, vendar lažji za vzdrževanje.

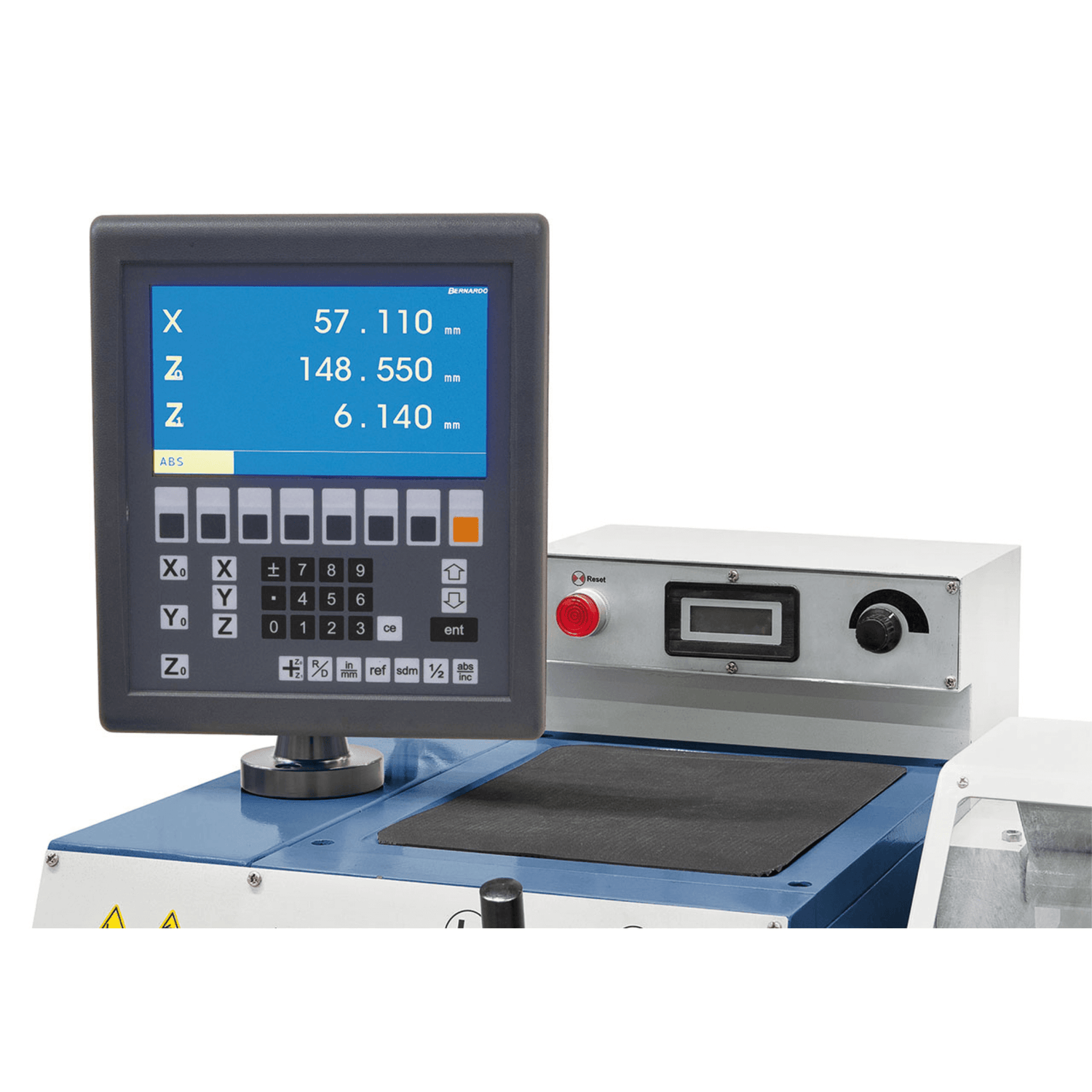

3-osni DRO ES-12 V – kaj meri in kako se uporablja?

3-osni DRO hkrati meri osi X (prečni voziček), Z (vzdolžni) in W (nadvozni voziček). Ločljivost 0,001 mm – odpravlja odčitavanje z vernierjem in zmanjšuje dimenzijske napake pri ponavljajočih se nastavitvah. Funkcija »premera« prikaže struženi premer, ki se samodejno izračuna iz položaja X, brez potrebe po merjenju. Takojšnja nastavitev brez programiranja.

So na voljo rezervni deli in dodatki?

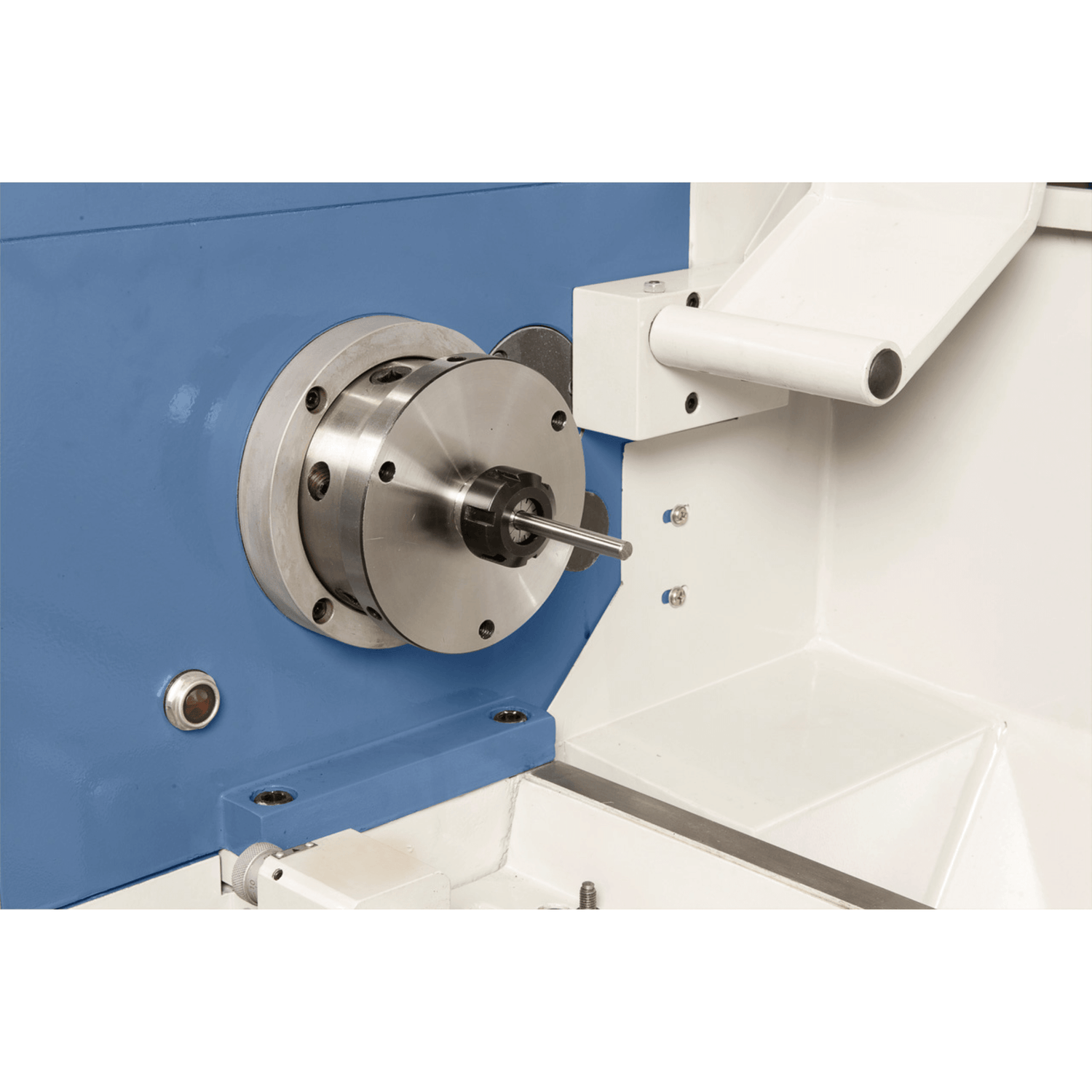

Na voljo standardni dodatki: 4-čeljustna vpenjalna glava, stabilni in stabilni nasloni, vpenjalna plošča, vpenjalna glava s stročnicami. Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Podpora strankam je na voljo v italijanščini.

Koliko prostora v delavnici potrebuje Standard 165?

Upoštevajte vsaj razdaljo med središči (1000 mm), ki je prosta pred in za strojem za rokovanje z obdelovanci, plus 80 cm na vsaki strani za varno delo. Za stroje nad 300 kg se za razkladanje opreme uskladite s podjetjem Krollit.
