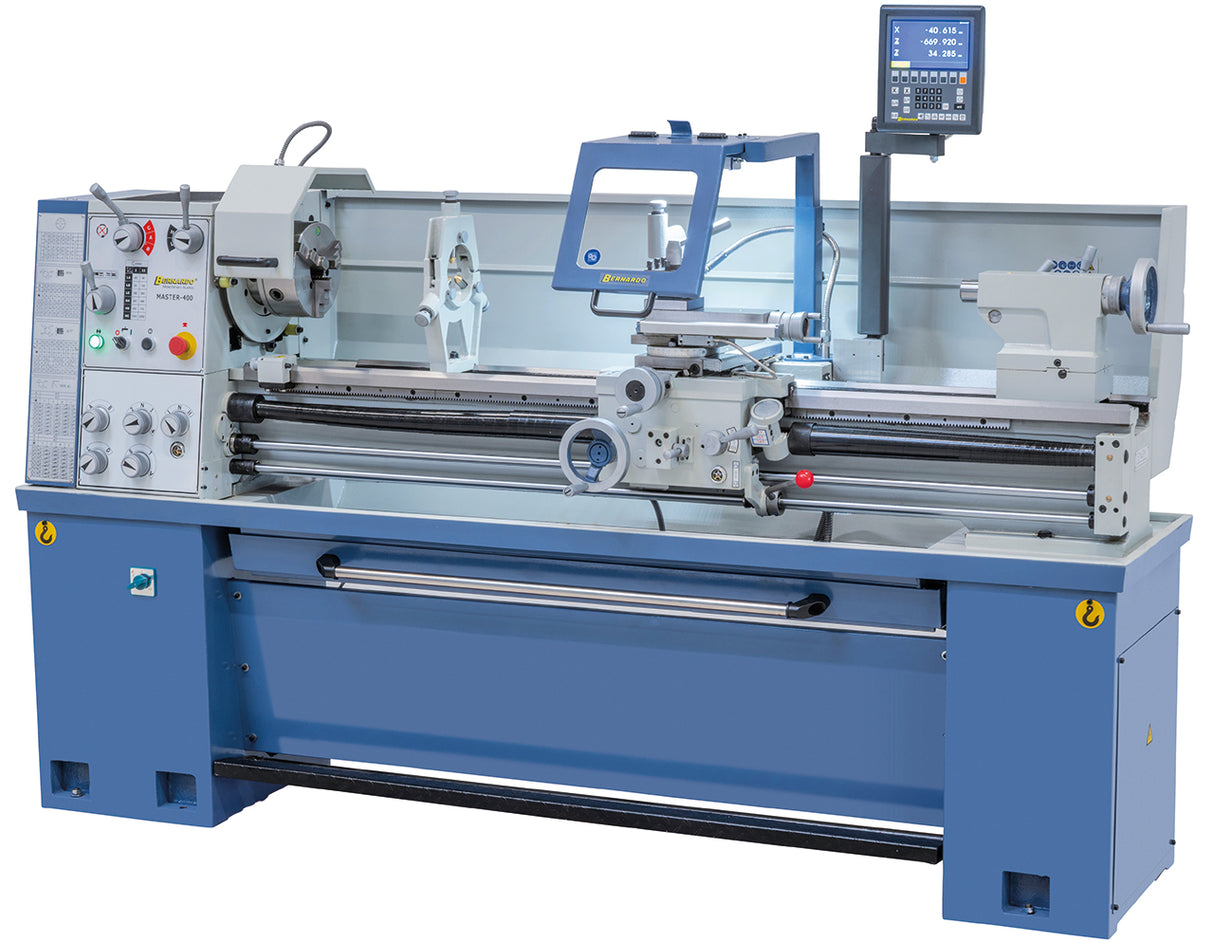

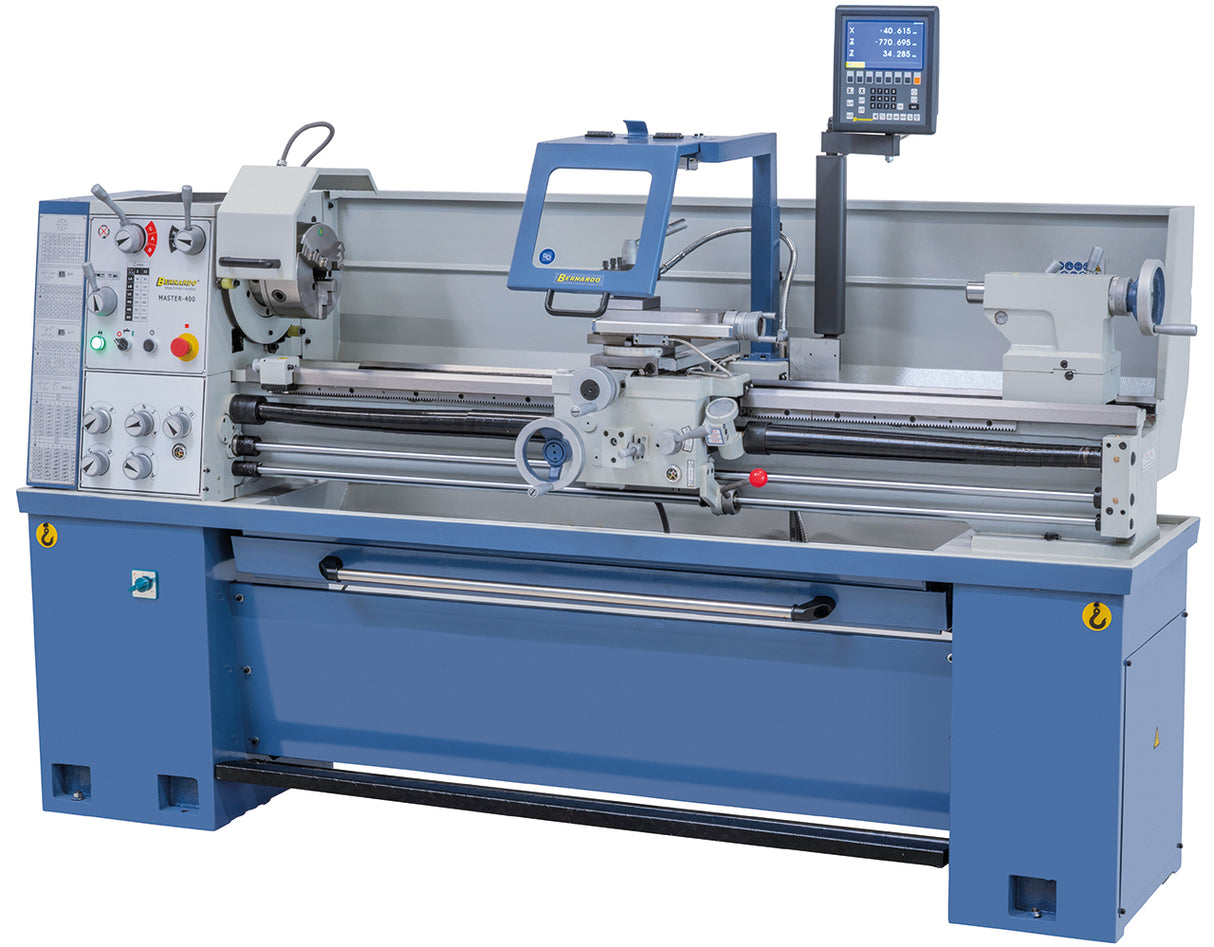

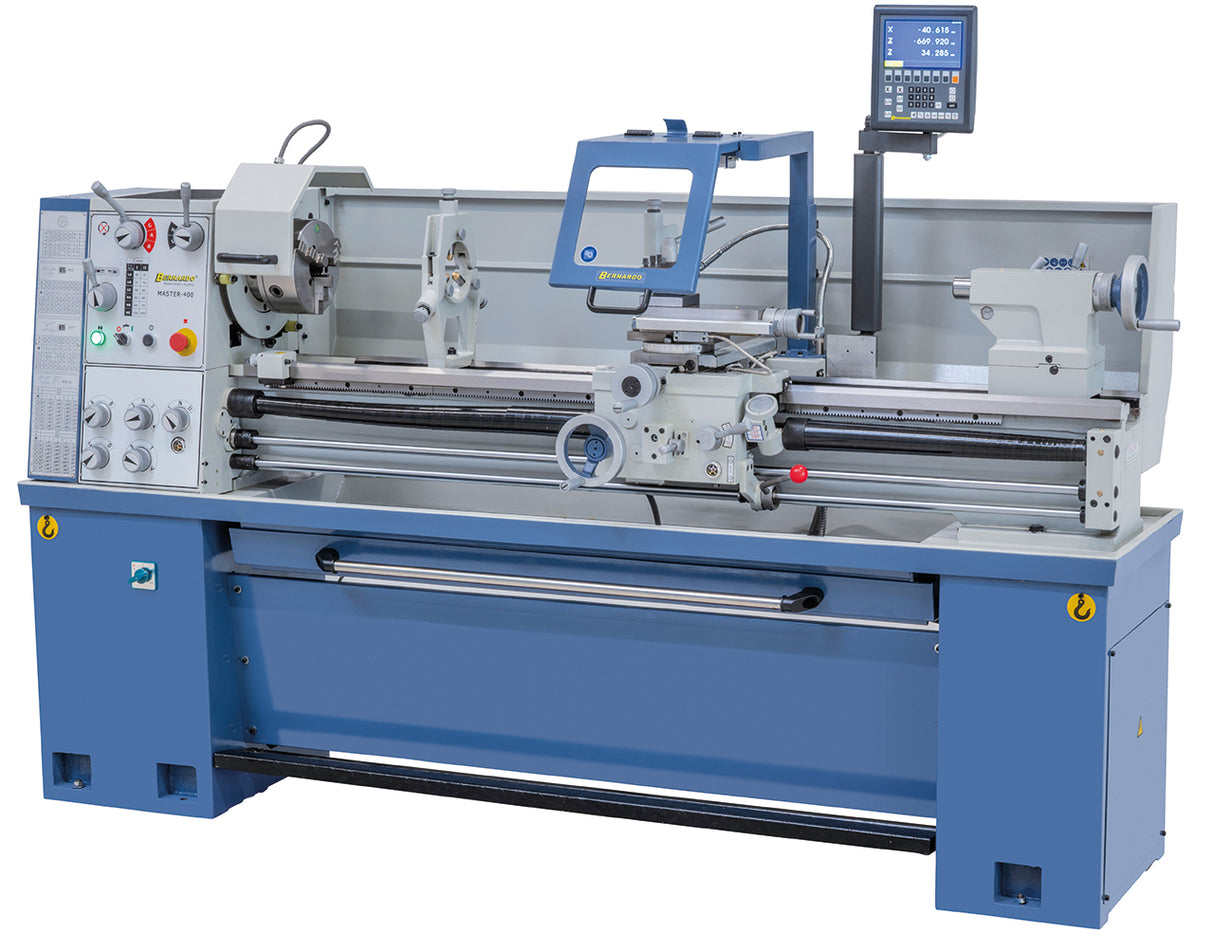

Stružnica Bernardo Master 400 x 1500 – 3-osni digitalni odčitek vključen

Bernardo Master 400 x 1500 je univerzalna stružnica za profesionalno uporabo, z razdaljo med konicama 1.500 mm, premerom obdelave nad posteljo 400 mm, izvrtino vretena 52 mm in serijsko vgrajenim 3-osnim digitalnim odčitkom ES-12 V. Bernardo je avstrijska znamka s sedežem v Linzu. V Sloveniji distribuira Krollit, uradni distributer Bernardo od leta 2007.

• Razdalja med konicama: 1.500 mm
• Višina konic: 200 mm
• Premer obdelave nad posteljo: 400 mm
• Premer obdelave nad izrezom (odstranljiv mostiček): 560 mm
• Izvrtina vretena: 52 mm
• Nastavek vretena: DIN 55029, D1-5
• Območje vrtljajev: 12 hitrosti, 45–2.000 vrt/min
• Navoji: 36 metričnih (0,8–14 mm) in 30 colskih (2–28 navojev/1")
• Moč motorja: 2,0 kW / 2,4 kW
• 3-osni digitalni odčitek ES-12 V z LCD-zaslonom vključen
• Teža: pribl. 930 kg

Kdo uporablja Master 400 x 1500 in za kaj

Master 400 x 1500 se uporablja v tehničnih šolah in centrih za poklicno usposabljanje, kjer ga preprosto upravljanje vrtljajev in podajanj ter zavorna stopalka, skladna s CE, delata primernega za poučevanje. Servisne in vzdrževalne delavnice ga uporabljajo za obdelavo gredi do 1.500 mm med konicama, pri čemer za vitke obdelovance izkoristijo obe priloženi lineti. Orodjarne ga izberejo zaradi izvrtine vretena 52 mm, ki omogoča obdelavo palic velikega premera, in zaradi odstranljivega mostička, ki poveča premer obdelave na 560 mm pri kratkih obdelovancih velikega premera, kot so prirobnice in jermenice.

Za koga je Master 400 x 1500

Ni primerno za: serijsko proizvodnjo z visokim taktom, kjer CNC-stružnica skrajša čase cikla, in hobi delavnice z omejenim prostorom, glede na težo 930 kg in širino 2.360 mm.

Konstrukcija in varnost

Postelja iz sive litine je indukcijsko kaljena in brušena, s podstavkom iz litine v težki izvedbi. Zobniki, tudi v menjalniku podajanj, so kaljeni in brušeni. Vreteno teče na visokokakovostnih krogličnih ležajih s poševnim dotikom. Stroj ima serijsko vodilno vreteno in podajalno palico, varnostno sklopko, elektromehansko zavorno stopalko, skladno s CE, ki skrajša mrtve čase med obdelavami, in motor z magnetno zavoro, skladno s CE. Konjiček je prečno nastavljiv za ± 5 mm za stožčasto struženje, posoda za ostružke pa se izvleče s sprednje strani, kar zmanjša prostor, potreben za postavitev.

Pogosta vprašanja

Katere največje premere lahko struži Bernardo Master 400 x 1500?

Premer obdelave znaša 400 mm nad posteljo, 560 mm nad izrezom z odstranjenim mostičkom in 240 mm nad prečnim suportom.

Odstranljivi mostiček pred vretenjakom omogoča obdelavo kratkih obdelovancev velikega premera, kot so prirobnice, jermenice in plošče do 560 mm, pri čemer se ohrani togost indukcijsko kaljene litoželezne postelje za standardne obdelave med konicama do dolžine 1.500 mm.

Čemu služi serijsko vključeni digitalni odčitek ES-12 V?

3-osni odčitek ES-12 V z LCD-zaslonom v realnem času prikazuje položaj osi ter zmanjšuje napake pri odčitavanju in čase merjenja.

V primerjavi z odčitavanjem samo z nonijskih skal digitalni odčitek pospeši ponavljajoča se pozicioniranja in obdelave na mero, kar je konkretna prednost v servisni delavnici in pri poučevanju. Pri modelu Master 400 x 1500 je del standardne opreme, brez doplačila.

Kakšno prednost ponuja izvrtina vretena 52 mm?

Prehod palice 52 mm omogoča obdelavo palic in gredi velikega premera tako, da jih spustimo skozi vreteno.

Za stružnico tega razreda je to velikodušna vrednost: omogoča čelno obdelavo in vrezovanje navojev na dolgih palicah brez pretiranih previsov, kar zmanjša vibracije in izboljša površinsko obdelavo. Nastavek nosu vretena DIN 55029 D1-5 zagotavlja hitro montažo priloženih samocentrirnih vpenjalnih glav.

Katere navoje je mogoče vrezovati?

Stroj vrezuje 36 metričnih navojev s korakom od 0,8 do 14 mm in 30 colskih navojev od 2 do 28 navojev na palec.

Namensko vodilno vreteno, ločeno od podajalne palice, dolgoročno ohranja natančnost koraka. Serijsko vključeni indikator navojev olajša ponovni vklop matice pri naslednjih prehodih, priložena menjalna zobniška kolesa pa pokrivajo celotno navedeno območje.

Ali je mogoče stožčasto struženje?

Da, konjiček je prečno nastavljiv za ± 5 mm, kar je metoda, primerna za dolge stožce z majhno stožčavostjo.

Za kratke stožce se namesto tega uporabi zasuk zgornjega suporta. Nastavitev konjička deluje na obdelovance, vpete med konicama, in jo je treba po končani obdelavi ponastaviti na nič, da se povrne soosnost, kar je mogoče preveriti z merilno urico na preizkusni palici.

Kako deluje elektromehanska zavorna stopalka?

Stopalka z zavorno funkcijo, skladna s CE, hitro ustavi vrtenje vretena in skrajša mrtve čase med operacijami.

Zavorni stopalki se pridružujeta motor z magnetno zavoro, prav tako skladno s CE, in serijska varnostna sklopka, ki ob preobremenitvi ščiti pogonski sklop. Ta konfiguracija dela stroj primeren tudi za izobraževalna okolja, kjer je varnost operaterja odločilna zahteva.

Kako poteka dostava stroja s težo 930 kg?

Dostava poteka do pritličja z vključeno hidravlično dvižno ploščadjo, v 5-9 delovnih dneh (7 dni za južne regije Italije).

Postavitev v delavnici zahteva paletni voziček ali viličar, primeren za težo 930 kg in dimenzije 2.360 x 800 x 1.600 mm. Za pomoč pri premikanju in namestitvi je tehnična podpora Krollit dosegljiva na +39 0825-1494022.

Ali so na voljo nadomestni deli in servis?

Da, originalni nadomestni deli Bernardo so na voljo iz skladišča Krollit v Monteforte Irpino (AV) v Italiji, s tehnično podporo.

Krollit je uradni distributer Bernardo od leta 2007 in nudi podporo skozi celotno življenjsko dobo izdelka: od izbire združljivih dodatkov, kot so vpenjalne glave in linete, do dobave obrabnih delov. Redno vzdrževanje je omejeno na periodično mazanje vodil in preverjanje nivoja hladilne tekočine.

Obdelovalne zmogljivosti

Vreteno, vrtljaji in podajanja

Konjiček

Motor, dimenzije in teža

Standardna oprema

• 3-osni digitalni odčitek ES-12 V z LCD-zaslonom
• Samocentrirna tričeljustna vpenjalna glava DK11-200 mm / D5
• Štiričeljustna vpenjalna glava z neodvisnimi čeljustmi 200 mm / D5, po DIN 55029
• Fiksna lineta, prehod maks. 90 mm
• Premična lineta, prehod maks. 70 mm
• Hladilni sistem s prvim polnjenjem Shell Tellus 46
• Izvlečna posoda za ostružke
• Planska plošča 320 mm
• Štiripozicijski nosilec orodij z zaščito
• Varnostna sklopka
• Mikrometrski vzdolžni omejevalnik
• Indikator navojev
• LED-svetilka stroja
• Redukcijska puša Morse konus
• Menjalna zobniška kolesa
• 2 fiksni konici
• Stopalka z zavorno funkcijo, skladna s CE
• Motor z magnetno zavoro, skladno s CE

Garancijski pogoji in informacije o servisni podpori so na voljo na ustrezni strani Krollit.
