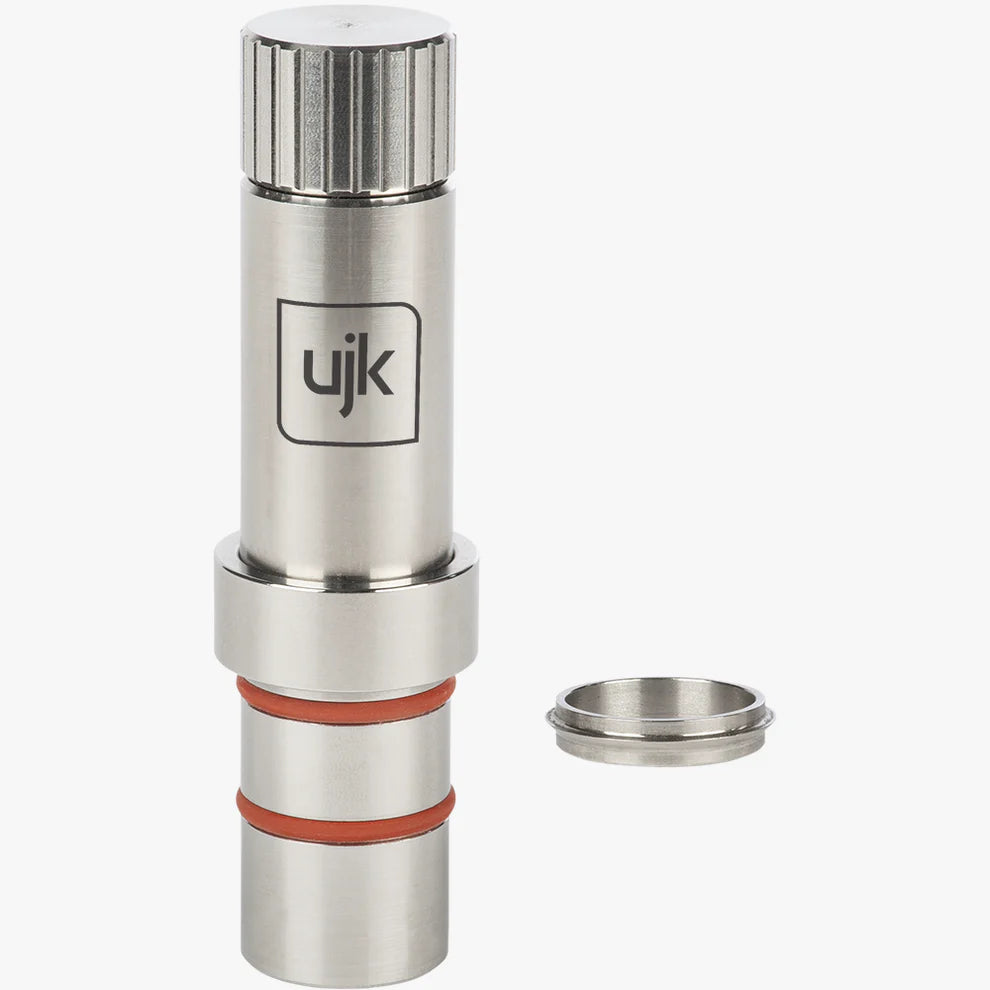

Samozaklepni vpenjalni mehanizem UJK Parf je CNC obdelan iz nerjavečega jekla 303, s premerom 20 mm in skupno dolžino 90 mm. Preprost zasuk zgornjega dela zaklene mehanizem v 20 mm luknjo, s čimer se odpravi kakršna koli zračnost, ne da bi bilo treba dostopati do spodnje strani mize. Priložena sta 2 zamenljiva obroča in 2 rezervna O-tesnila. Združljiv z mizo Festool MFT/3 in vsemi mrežnimi mizami z 20 mm luknjami. Izdelano v Veliki Britaniji. V Italiji distribuira Krollit, uradni distributer UJK od leta 2007.
- Premer: 20 mm
- Celotna dolžina: 90 mm
- Izboklina z vmesnim ovratnikom: 60 mm
- Vmesni ovratnik: premer 25 mm, višina 10 mm
- Zaklepni mehanizem: vrtenje vrha, brez orodja
- Material: nerjaveče jeklo 303, obdelano s CNC
- Priloženi zamenljivi ovratniki: 2 (25 mm vmesni ovratnik in poševni ovratnik)
- Priloženi nadomestni O-tesnila: 2
- Združljivost lukenj: 20 mm z ali brez poševnega roba (obračljiv ovratnik)
- Združljivost ravnin: večnamenska miza UJK, Festool MFT/3, raster 20 mm mize
- Izvor: Velika Britanija
Kdo uporablja samozaporni vpenjalni pes UJK Parf in za kaj
Samozaporni vpenjalni pes UJK Parf uporabljajo mizarji in lesarji, ki potrebujejo stabilno in brez zračnosti referenco na večnamenskih mizah z luknjami 20 mm. V Italiji ga uporabljajo predvsem tisti, ki uporabljajo vodilno žago na večnamenski mizi za reze pod kotom 90° in 45° z vrtalnim sistemom Parf MkII, tisti, ki izvajajo rezkanje in brušenje, ki zahtevajo vpenjanje obdelovancev brez vibracij, in strokovnjaki, ki delajo na gradbišču s prenosnimi rezalnimi postajami, kjer je togost reference ključnega pomena za natančnost rezanja. Samozaporni mehanizem, ki se vrti od zgoraj, odpravlja potrebo po dostopu do spodnje strani mize, za razliko od tradicionalnih pesti z navojnim gumbom.
Logistika in podpora Krollit
Dostava v 3–5 delovnih dneh iz skladišča Krollit v Monteforte Irpino (AV). Tehnična podpora v italijanščini na +39 0825-1494022.
Za koga je namenjen samozaklepni vpenjalni pes UJK Parf?
| Profil |
Združljivost |
Vzorec |
| Lesar z večnamensko mizo UJK ali Festool MFT/3 in vodilno žago |
Primerno |
Zasučna ključavnica odpravlja zračnost, značilno za peste brez zaklepnega mehanizma; 60 mm izboklina z vmesnim ovratnikom, primerna za uporabo z vodilno tirnico |
| Za tiste, ki izvajajo rezkanje in obdelavo z visokimi vibracijami |
Primerno |
Ko je pes zaklenjen, ne niha; mehanizem ničelne tolerance zagotavlja položaj tudi pri vibracijah.
|
| Za tiste, ki potrebujejo pes z nizkim profilom.
| Primerno.
| Pes je mogoče vstaviti s spodnje strani mize in zakleniti, da se doseže poravnana referenca.
|
| Za tiste, ki iščejo zaklepanje na mizah z omejenim dostopom do spodnje strani.
| Primerno.
| Zaklepanje se izvede od zgoraj z enostavnim vrtenjem, brez potrebe po dostopu do spodnje strani mize.
|
Ni primerno za: Mize z luknjami, ki niso premera 20 mm, in za uporabo na lesu, debelejšem od rezalne zmogljivosti žage, za kar je priporočljiva uporaba vpenjalnega zobca UJK Parf dolžine 120 mm.
Specifikacije Tehnični podatki
Dimenzije in mehanizem
| Premer |
20 mm |
| Celotna dolžina |
90 mm |
| Izboklina z vmesnim ovratnikom |
60 mm |
| Premer vmesnega ovratnika |
25 mm |
| Višina vmesnega ovratnika |
10 mm |
| Zaklepni mehanizem |
Zgornji del brez orodja vrtenje |
| Vstavljanje od spodaj |
Da, za uporabo z nizkim profilom |
Materiali in pripomočki
| Material |
Nerjaveče jeklo 303 |
| Obdelava |
CNC |
| Zamenljivi obročki so priloženi |
2 (25 mm vmesni obroček in poševni omejevalni obroček) |
| Nadomestni O-tesnila vključeno |
2 |
| Dobava |
Enojna |
| Združljivost lukenj |
20 mm s posnetim robom; z obrnjenim ovratnikom tudi brez poševnega roba |
| Združljivost načrta |
Večfunkcijska miza UJK, Festool MFT/3, mize z mrežo 20 mm |
| Država proizvajalca |
Velika Britanija |
Primerjava z referenčnimi zobmi UJK 50 mm
| Parameter |
Samozaporni zob |
50 mm zob |
Kdaj izbrati samozaporni zob |
| Zaporni mehanizem Zaklepanje |
Zgornji del z ničelno toleranco vrtenje |
Brez, neposredno vstavljanje |
Popolnoma brez zračnosti, ko je potrebno |
| Štrlenje |
60 mm (z vmesnim ovratnikom) |
50 mm |
Uporaba z vodilom na debelejših materialih |
| Poravnan profil |
Da, mogoče vstaviti od spodaj |
Ne |
Nizkoprofilni pes, ko je potrebno |
| Združljivost z luknjami brez posnetja |
Da, z obrnjenim ovratnikom |
Ne |
Ravnine ne poševno |
| Dobava |
Enojni |
Par |
Kupite vsaj 2 za uporabo z vodilom |
Pogosto zastavljena vprašanja
Kako deluje samozaklepni mehanizem na vpenjalnem pestu UJK Parf?
Preprost vrtenje vrha pesta spremeni toleranco iz fine v nič in ga varno zaklene v 20 mm luknjo. Z vrtenjem v nasprotni smeri ga sprostite. Orodje ni potrebno in ni treba dostopati do spodnje strani mize.
Mehanizem rešuje tipično težavo visokih pestov brez zaklepanja: tudi pri tesnih tolerancah ima 60 mm pes brez zaklepanja vedno rahlo zračnost, kar povzroči nenatančnost rezanja. Samozaklepni pes UJK Parf odpravi to zračnost tako, da po zaklepanju zmanjša toleranco na nič.
