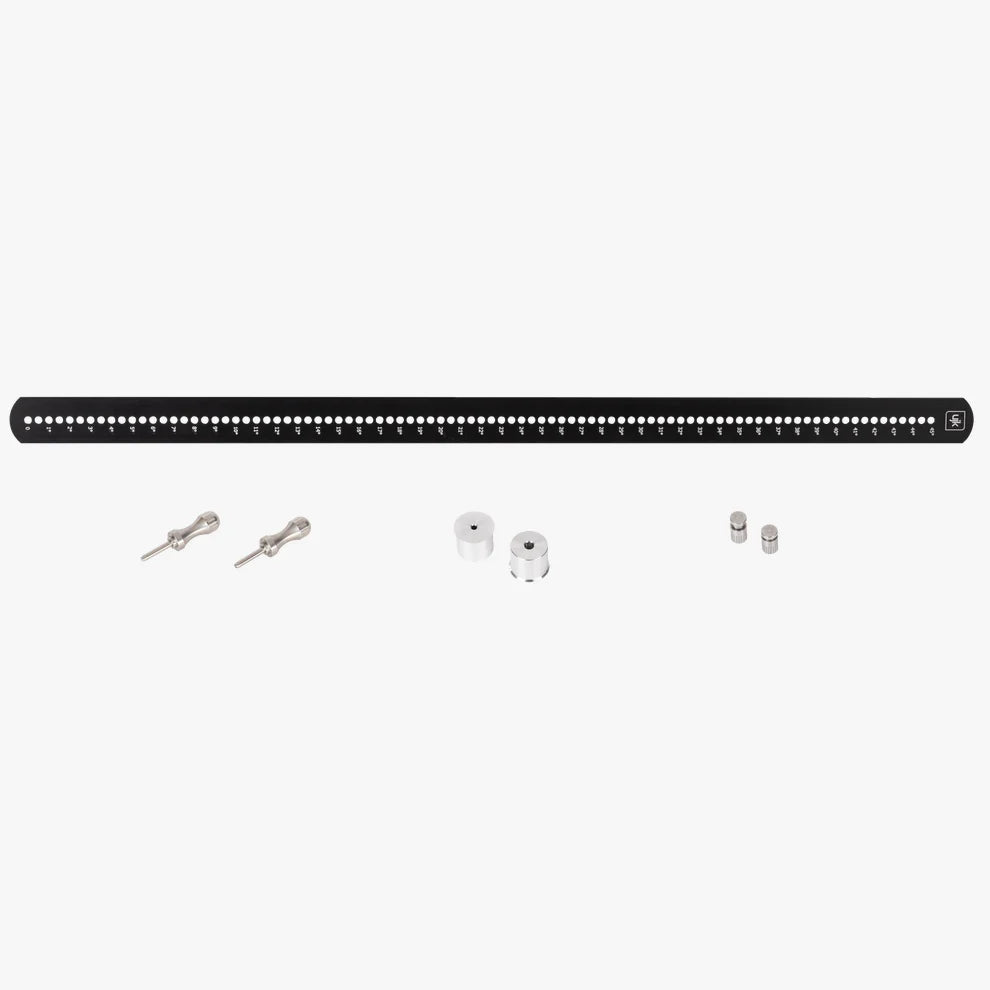

Kotomer UJK Parf je visoko natančen, lasersko graviran aluminijast kotomer, zasnovan za uporabo z vrtalnim sistemom UJK Parf MkII. Omogoča vrtanje 20 mm lukenj pod katerim koli kotom med 0° in 90° v korakih po 0,5°, s čimer se odpravijo kumulativne napake z rahlo napačno postavljenimi referenčnimi luknjami. Izdelano v Axminsterju, Devon, Velika Britanija. V Italiji distribuira Krollit, uradni distributer UJK od leta 2007.
- Premer luknje: 20 mm
- Kot: 0°–45° in 45°–90°
- Korak odčitavanja: 0,5°
- Material: Aluminij z visoko preciznim laserskim graviranjem
- Združljivost: UJK Parf MkII (združljiv tudi z MkI)
- Združljivi dodatki: 20 mm klopni zatiči, linearne vodilne spone
- Izvor: Velika Britanija (Axminster, Devon)
Kdo uporablja kotomer Parf in za kaj
Kotomer Parf uporabljajo tesarji in lesarji, ki že imajo sistem UJK Parf MkII in potrebujejo ponovljive poševne reze pod katerim koli kotom, ne le 45° in 90°. V Italiji ga uporabljajo predvsem tisti, ki gradijo rezalne postaje z vodilnimi žagami za prilagojena dela s prilagojenimi koti, tisti, ki ustvarjajo pravilne poligone in okvirje z natančnimi poševnimi spoji, ter strokovnjaki, ki delajo tako v delavnici kot na gradbišču z začasnimi večnamenskimi delovnimi mizami. V kombinaciji z 20 mm zatiči za mizo in linearnimi vodilnimi sponkami omogoča, da se kateri koli kot rezanja ponovi z enako natančnostjo kot Parf MkII na 90° luknjah.
Logistika in podpora Krollit
Dostava v 3–5 delovnih dneh iz skladišča Krollit v Monteforte Irpino (AV). Tehnična podpora v italijanščini na +39 0825-1494022.
Za koga je namenjen kotomer Parf?
| Profil |
Združljivost |
Vzorec |
| Lesar s Parf MkII, ki z vodilno žago izvaja poševne reze.
| Primerno za:
| Sistem podaljša pod katerim koli kotom od 0° do 90° v korakih po 0,5°, z enako logiko odpravljanja kumulativnih napak kot Parf MkII.
|
| Gradnja okvirjev, poligonov ali konstrukcij s kotnimi spoji. Ponovljivo |
Primerno |
Rahlo zamaknjene referenčne luknje zagotavljajo natančne kote na vsaki točki mreže. |
| Za tiste, ki nimajo vrtalnega sistema Parf MkII. |
Ni primerno. |
Kotomer Parf zahteva Parf MkII kot osnovo in ne deluje kot samostojno orodje. |
Ni primerno za: Za tiste, ki nimajo UJK Parf MkII (naprodaj ločeno), in za uporabo na kovini ali materialih, ki niso MDF in HDF.
Tehnične specifikacije
| Premer luknje |
20 mm |
| Kot |
0°–45° in 45°–90° |
| Odčitavanje koraka |
0,5° |
| Material |
Visoko natančen lasersko graviran aluminij |
| Referenčne luknje |
Rahlo zamaknjene za odpravo kumulativnih napak |
| Uporaba na navpični lestvici |
Da |
| Združljivost sistema |
UJK Parf MkI in MkII |
| Dodatki Združljivo |
20 mm namizni zatiči, linearne vodilne spone |
| Država proizvajalca |
Velika Britanija (Axminster, Devon) |
Primerjava s sistemom Parf Plus
| Parameter |
Parf kotomer (samo) |
Parf Plus |
Kdaj izbrati Plus |
| Vsebina |
Samo kotomer |
Vrtalni sistem MkII + kotomer |
Za tiste, ki še nimate sistema Parf Plus MkII |
| Koti |
0°–90° v 0,5° |
0°–90° v 0,5° |
Identična funkcija |
| 90° vrtanje |
Samo z ločenim MkII |
Vključeno v komplet |
Za začetnike |
| Uporaba |
Razširitev za obstoječe lastnike MkII |
Celoten samostojni komplet |
Prvi nakup sistema |
Pogosto zastavljena vprašanja Vprašanja
Ali je kotomer Parf združljiv z vrtalnim sistemom Parf MkI in MkII?
Da. Proizvajalec UJK izrecno navaja združljivost z ravnili Parf MkI in MkII. Lastnikom originalne različice sistema ni treba nadgraditi, da bi lahko uporabljali kotomer.
Razlika med MkI in MkII se nanaša predvsem na trajnost vodilnih lukenj skozi čas: MkII uvaja porozni bronasti ležaj, ki preprečuje obrabo lukenj v ravnilih. Kotomer Parf deluje z obema različicama, ker se zanaša na iste 20 mm luknje, ki so že izdelane v delovni mizi.
Katere kote je mogoče izdelati in s kakšno natančnostjo?
Kotomer Parf pokriva območja 0°–45° in 45°–90° v korakih po 0,5°. Referenčne luknje so nameščene z rahlim namernim odstopanjem, da se zagotovi največja kotna natančnost na vsaki točki in odpravijo kumulativne napake.
V praksi vsak par zatičev, nameščenih v luknje, izdelane s kotomerom, ustvari ponovljivo kotno referenco, ki jo je mogoče uporabiti z vodilno žago za doseganje doslednih poševnih rezov na več kosih. Odpravljanje kumulativnih napak je enako načelo kot pri Parf MkII, tukaj uporabljeno za kote.
Ali je vrtalni sistem Parf MkII potreben ali se kotomer lahko uporablja samostojno?
Za kotomer Parf je potreben UJK Parf MkII, ki se prodaja ločeno. Ne deluje kot samostojno orodje; uporablja se po tem, ko je delovna površina že izvrtana s sistemom MkII.
Tisti, ki želijo kupiti obe komponenti v enem samem kompletu, lahko razmislijo o Parf Plus, ki vključuje celoten vrtalni sistem MkII in kotomer. Tisti, ki že imajo MkII, kupijo samo kotomer Parf kot nadgradnjo.
Kako uporabljam kotomer Parf z zatiči in linearnim vodilom?
Kotomer se namesti na izvrtano ploščo in označuje položaj 20 mm lukenj pod želenim kotom. Dva zatiča, vstavljena v te luknje, ustvarita fizično referenco, na katero se namesti linearno vodilo za poševne reze z vodilno žago.
Metoda je enaka kot pri Parf MkII za reze pod kotom 90° in 45°, razširjena na kateri koli kot med 0° in 90°. Kotomer se lahko uporablja tudi na navpični lestvici sistema, kar še dodatno razširi razpoložljive delovne konfiguracije.
Ali je kotomer Parf združljiv z namiznimi zatiči drugih proizvajalcev poleg UJK?
Kotomer izdeluje luknje premera 20 mm, kar je industrijski standard za večnamenske mizne sisteme. Združljiv je s katerim koli 20 mm namiznim zatičem, vključno z rešitvami drugih proizvajalcev, ki ustrezajo temu standardnemu premeru.
UJK izrecno navaja združljivost s široko paleto 20 mm dodatkov in linearnih vodilnih vpenj. Za aplikacije, ki zahtevajo poševne zatiče, je priporočljivo preveriti specifično toleranco uporabljenega zatiča glede na izdelano luknjo.
