Bernardo radialni vrtalnik RD 1600 x 60 NC Vario

Radialni vrtalnik Bernardo RD 1600 x 60 NC Vario – NC tehnologija, servo pomik in upravljanje na dotik

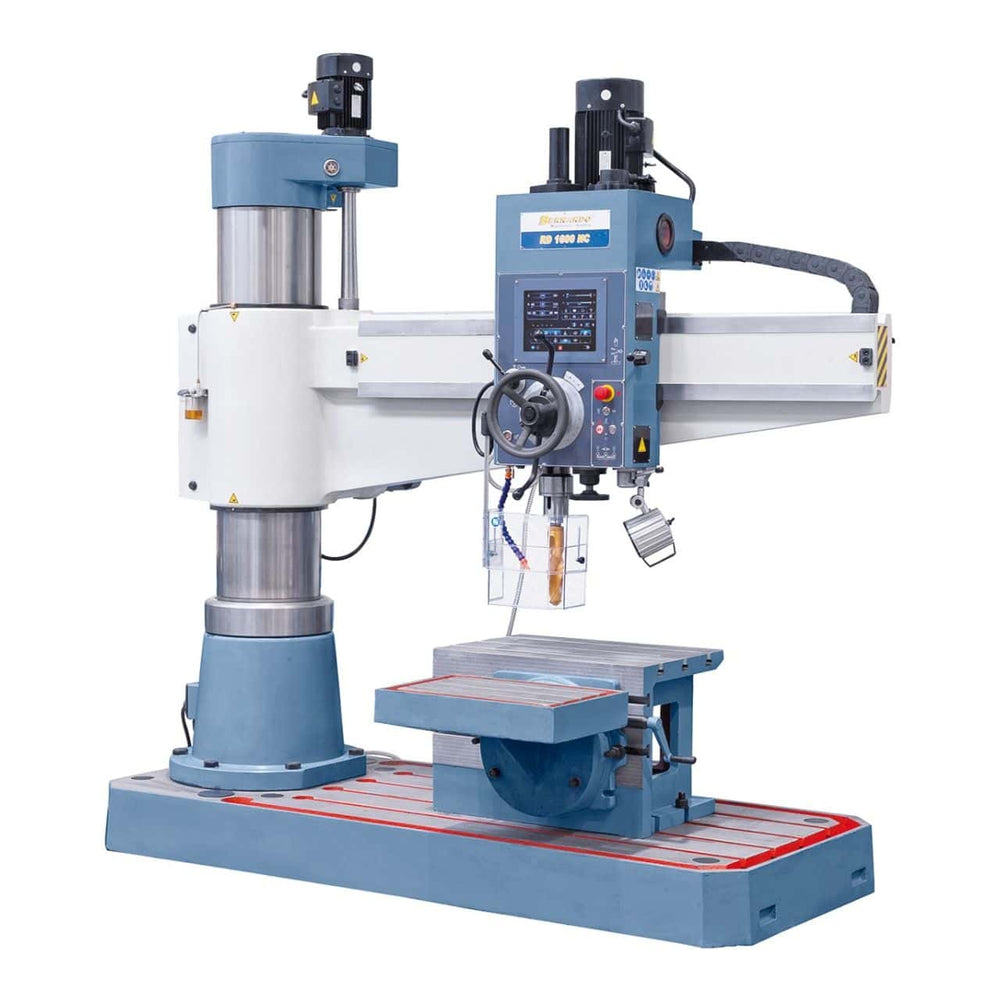

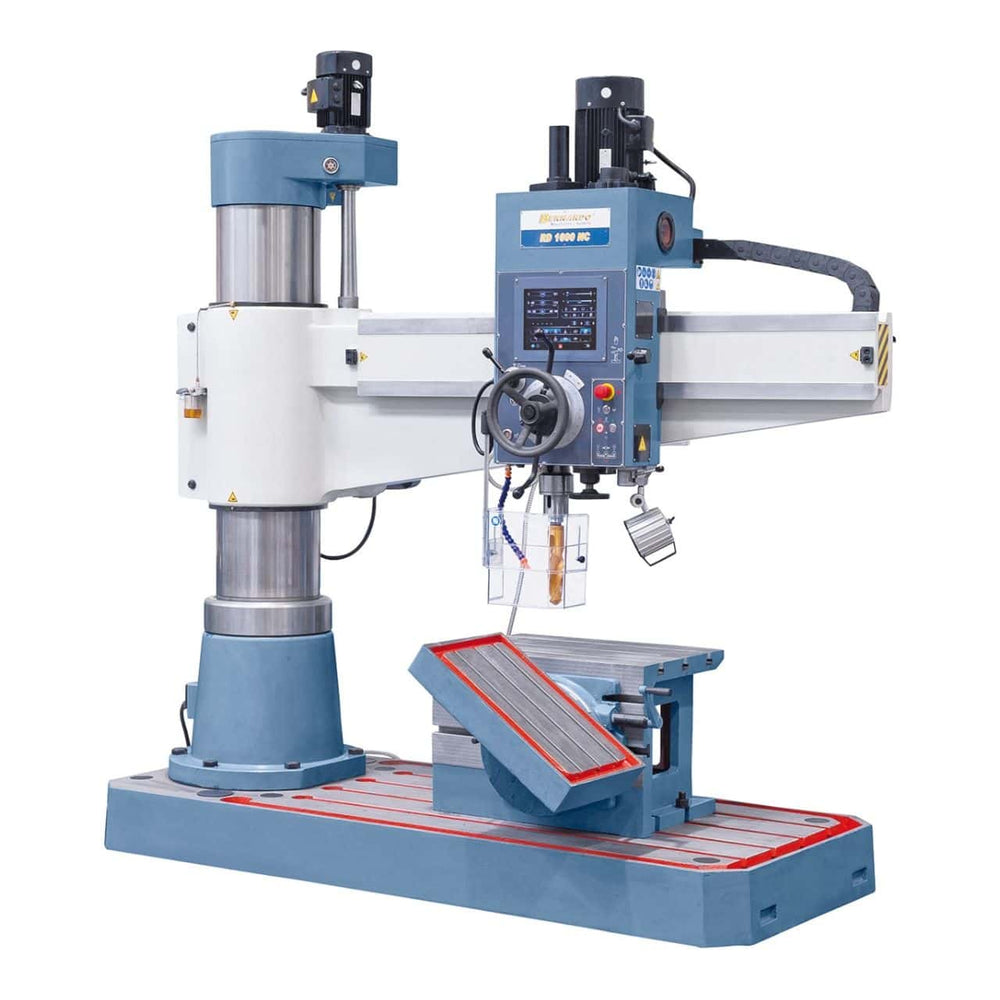

Radialni vrtalnik Bernardo RD 1600 x 60 NC Vario je napreden industrijski stroj, zasnovan za profesionalno vrtanje, čelno rezkanje, povrtavanje in rezanje navojev do velikosti M45. Zahvaljujoč NC upravljanju na dotik je mogoče vse nastavitve, kot so hitrost, globina vrtanja in hitrosti podajanja, intuitivno in natančno nastaviti.

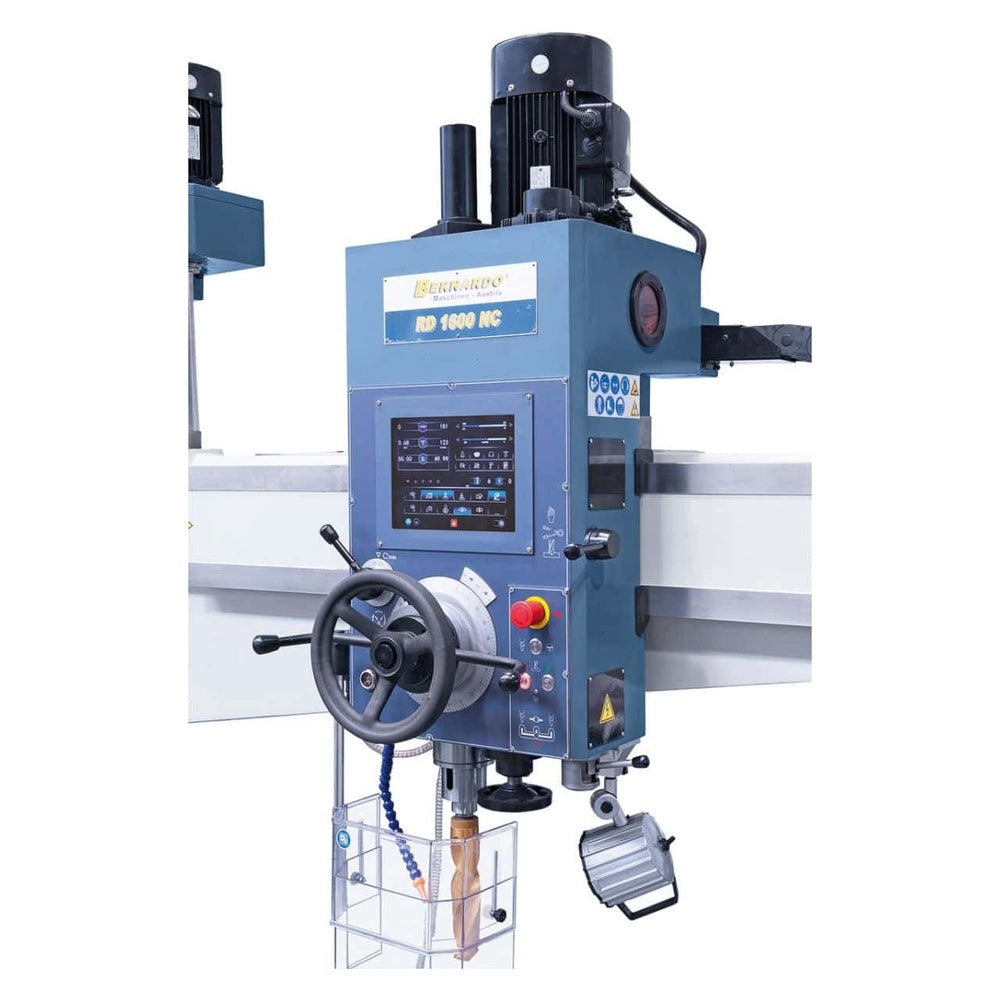

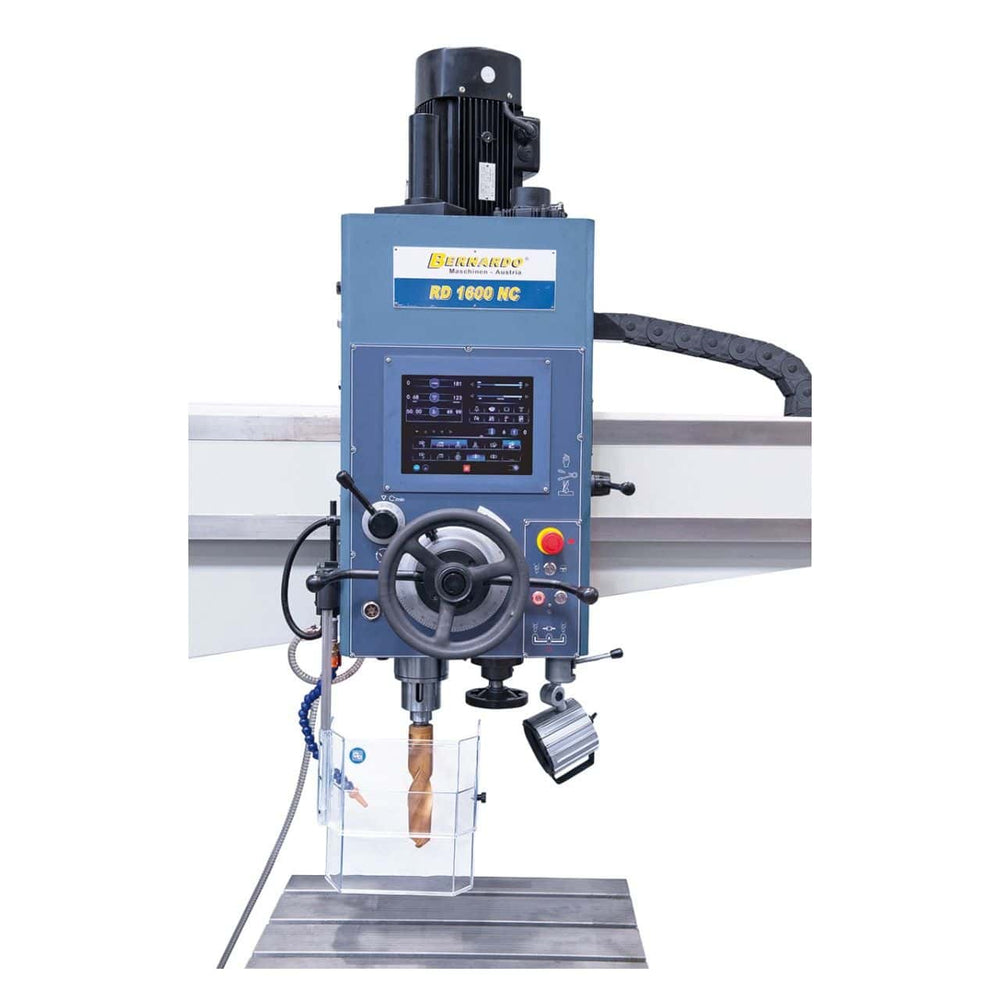

Vreteno ima servo pogon za konstantno in nadzorovano podajanje, medtem ko je hitrost brezstopenjsko spremenljiva (38–2000 vrt/min) z digitalnim odčitavanjem. Robustna konstrukcija z radialno roko 1250 mm in ojačanim stebrom zagotavlja stabilnost in odsotnost vibracij tudi pri velikih obremenitvah.

Roka in glava sta nastavljivi s hidravličnim vpenjanjem, protiutež na vretenu pa zagotavlja optimalno ravnovesje. Vključuje črpalko za hladilno tekočino, nastavljiv ščitnik, dvižni motor, inverter, LED zaslon in veliko mizo.

---

Glavne specifikacije

Vrtanje do Ø 60 mm in rezanje navojev do M45

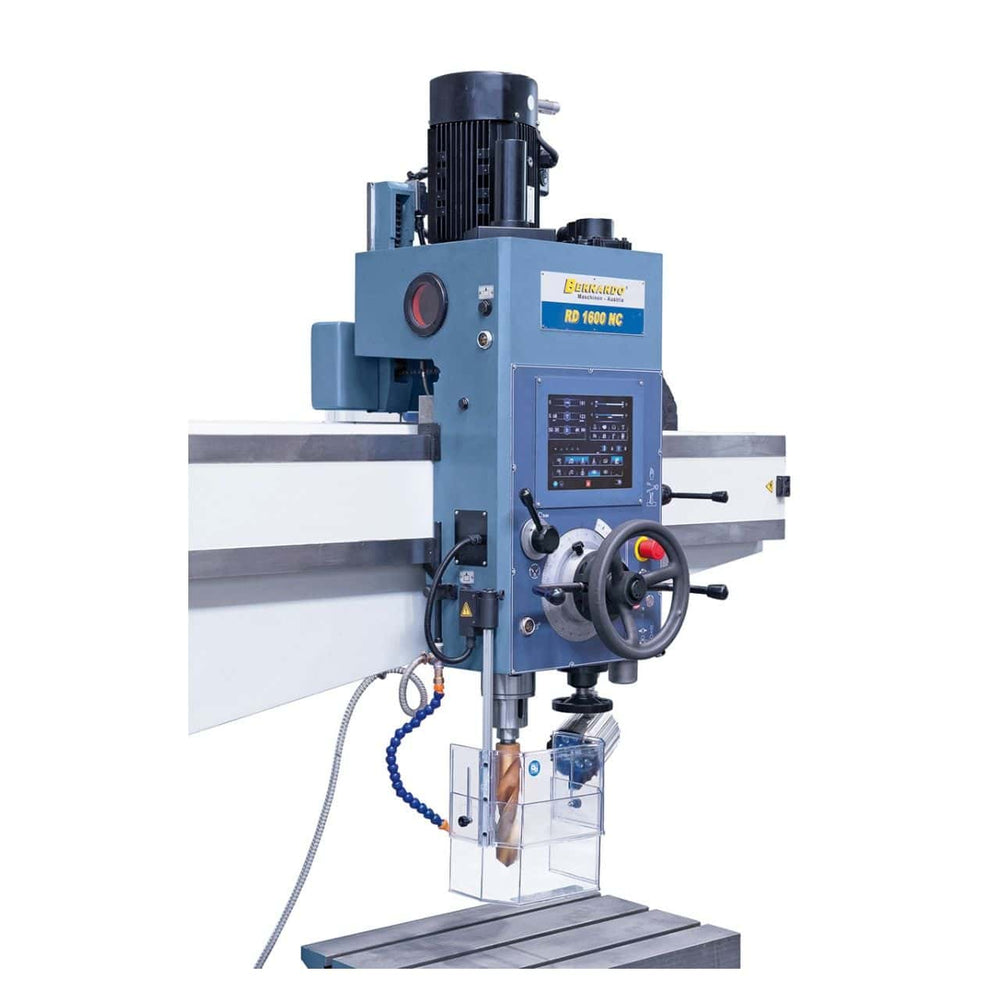

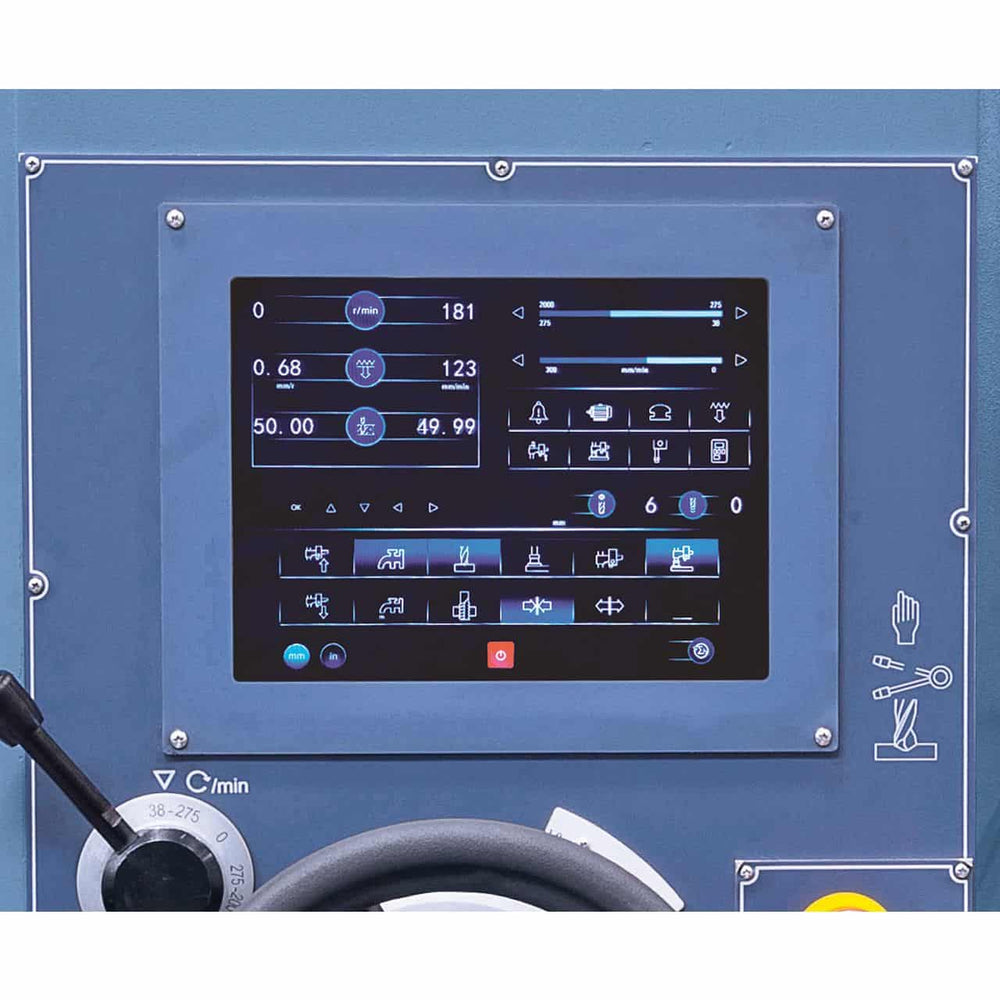

NC krmiljenje z zaslonom na dotik za vse nastavitve
Servo motor za pomik vretena do 300 mm/min
Brezstopenjsko spremenljiva hitrost (38–2000 vrt/min) z digitalnim prikazovalnikom
Elektronska nastavitev globine vrtanja z nadzorom vrednosti
Radialna roka z vodoravnim pomikom 1250 mm
Navpični podporni pomik 585 mm in pomik vretena 315 mm

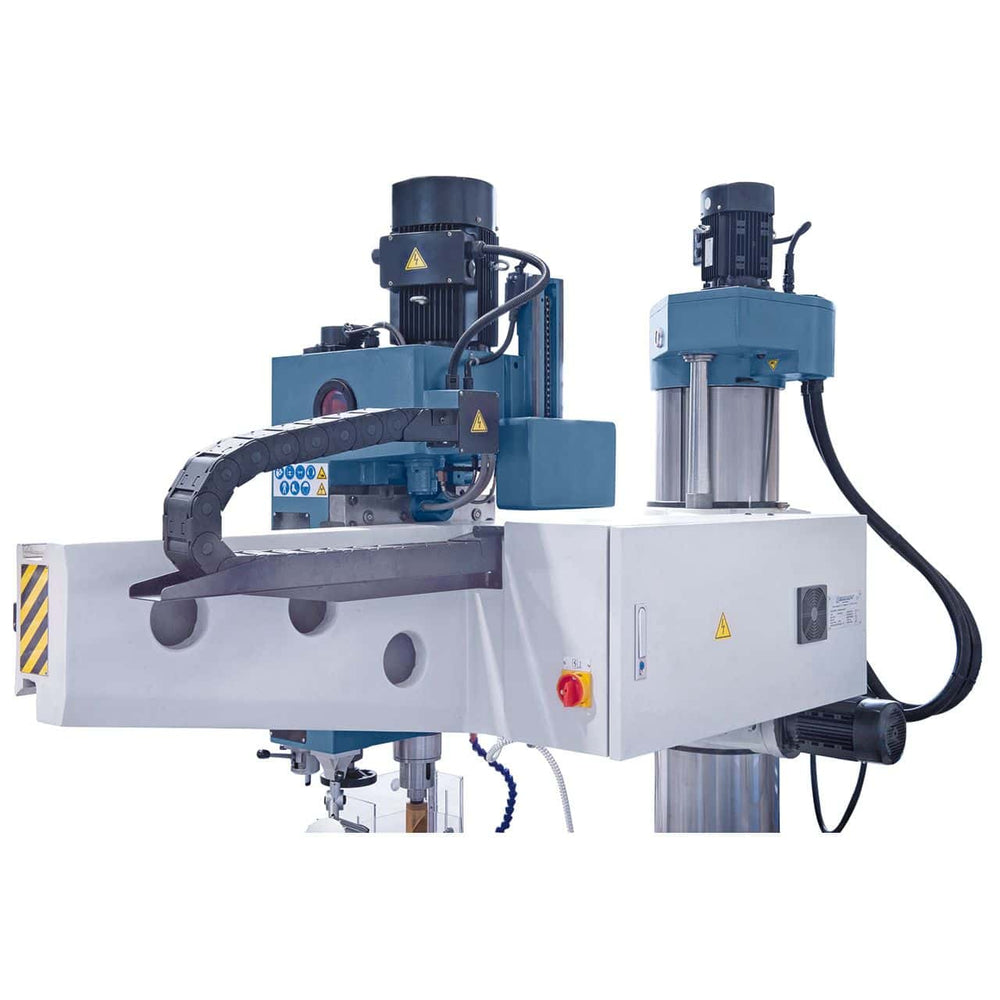

Roka in glava z neodvisnim hidravličnim vpenjanjem
Kaljena in polirana vodila na radialni roki
Integrirana protiutež na vretenu za popolno ravnovesje
Masivna konstrukcija s težo 3800 kg za odpravo vibracij
Vključena črpalka za hladilno tekočino, LED zaslon in nastavljiv ščitnik

---

Tehnične lastnosti tabela:

Specifikacija	Vrednost
Maks. zmogljivost vrtanja	60 mm
Maks. zmogljivost rezanja navojev	M45
Min./maks. Razdalja med vretenom in stebrom	350 – 1600 mm
Navpično gibanje podpore	585 mm
Vodoravni pomik glave	1250 mm
Hod vretena	315 mm
Pritrditev vretena	MT 5
Hitrost vretena	38 – 275 / 275 – 2000 vrt/min
Samodejno podajanje	0 – 300 mm/min (s servo pogonom)
Razdalja med vretenom in mizo z zabojem	165 – 750 mm
Razdalja med vretenom in podnožjem	665 – 1250 mm
Območje vpenjanja podnožja	1740 x 980 mm
Dimenzije mize z zabojem	750 x 500 x 500 mm
Moč motorja	4,0 kW
Dimenzije stroja (Š x G x V)	2490 x 1050 x 2780 mm
Teža	pribl. 3800 kg

---

Vsebina paketa:

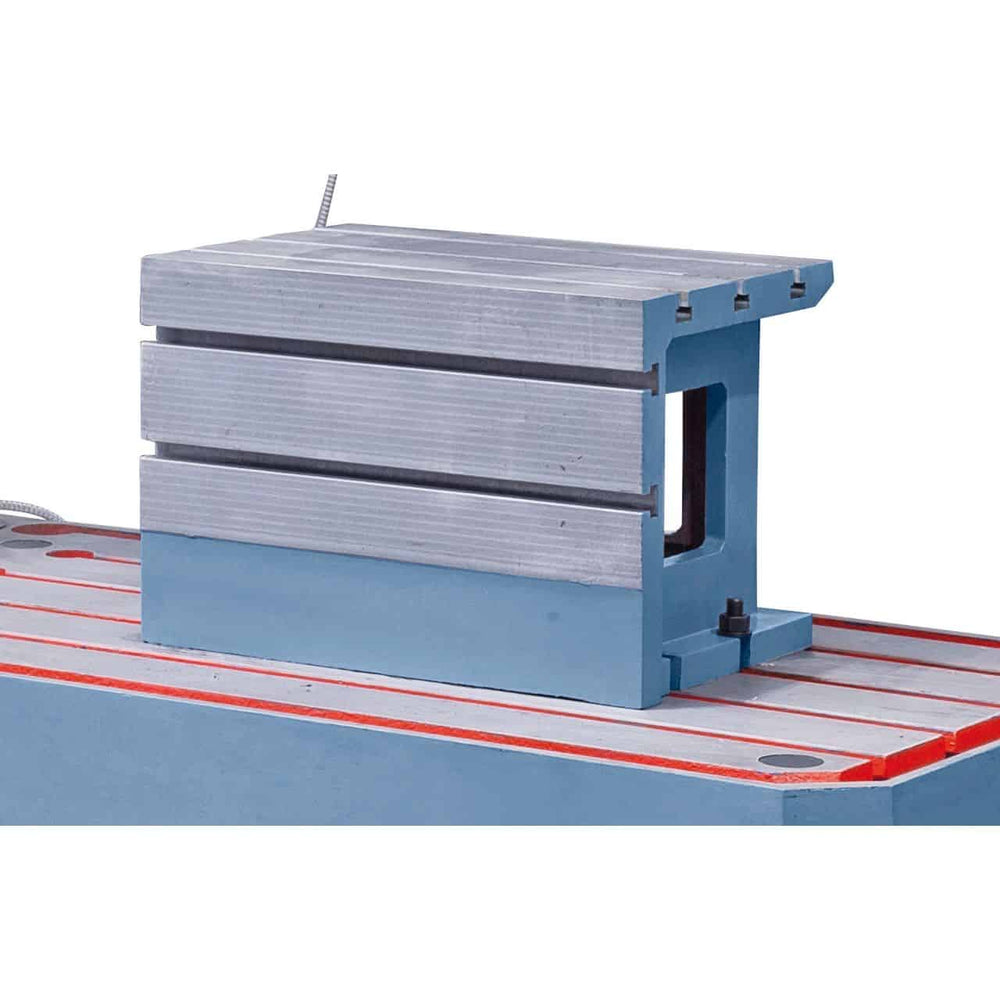

Miza 750 x 500 x 500 mm
Gred vretena
Morsejevi nastavki MK 5/4, MK 4/3, MK 3/2

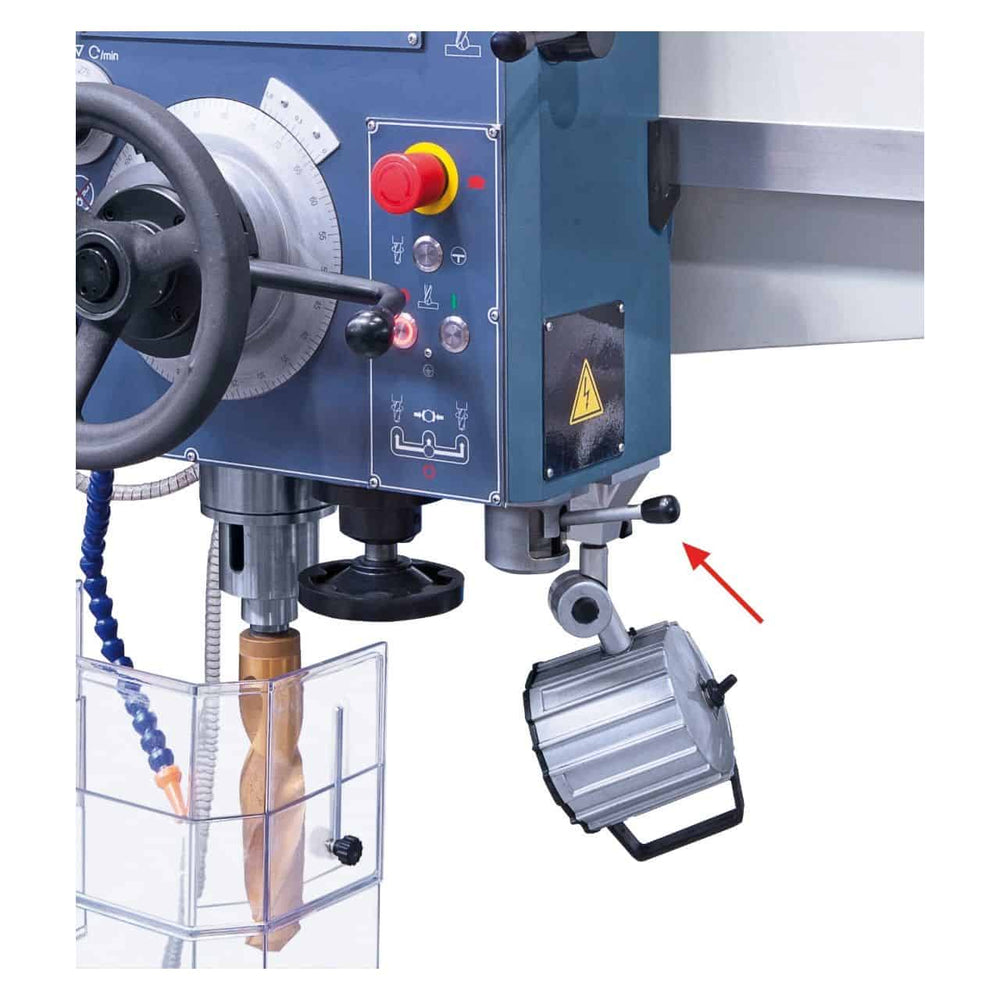

Delovna LED svetilka
Začetno polnilo Shell Tellus 46

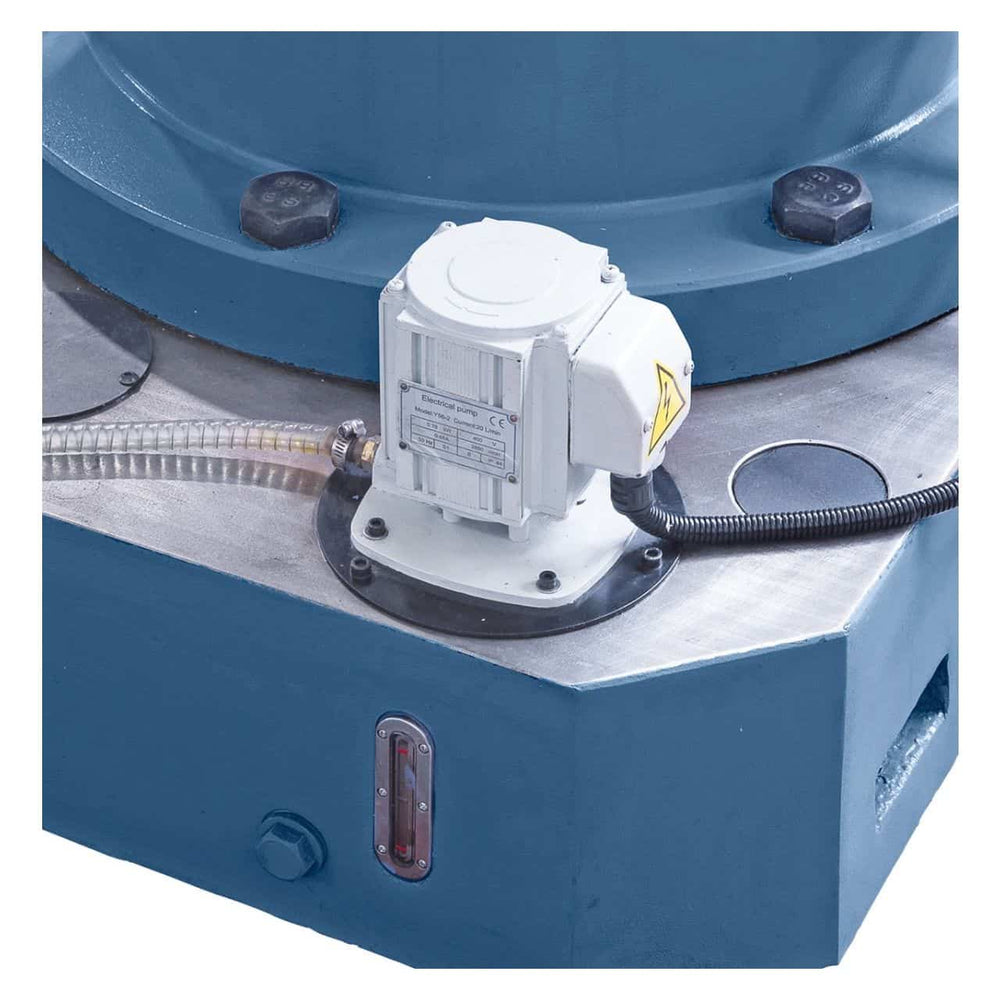

Naprava za hladilno tekočino
NC zaslon na dotik

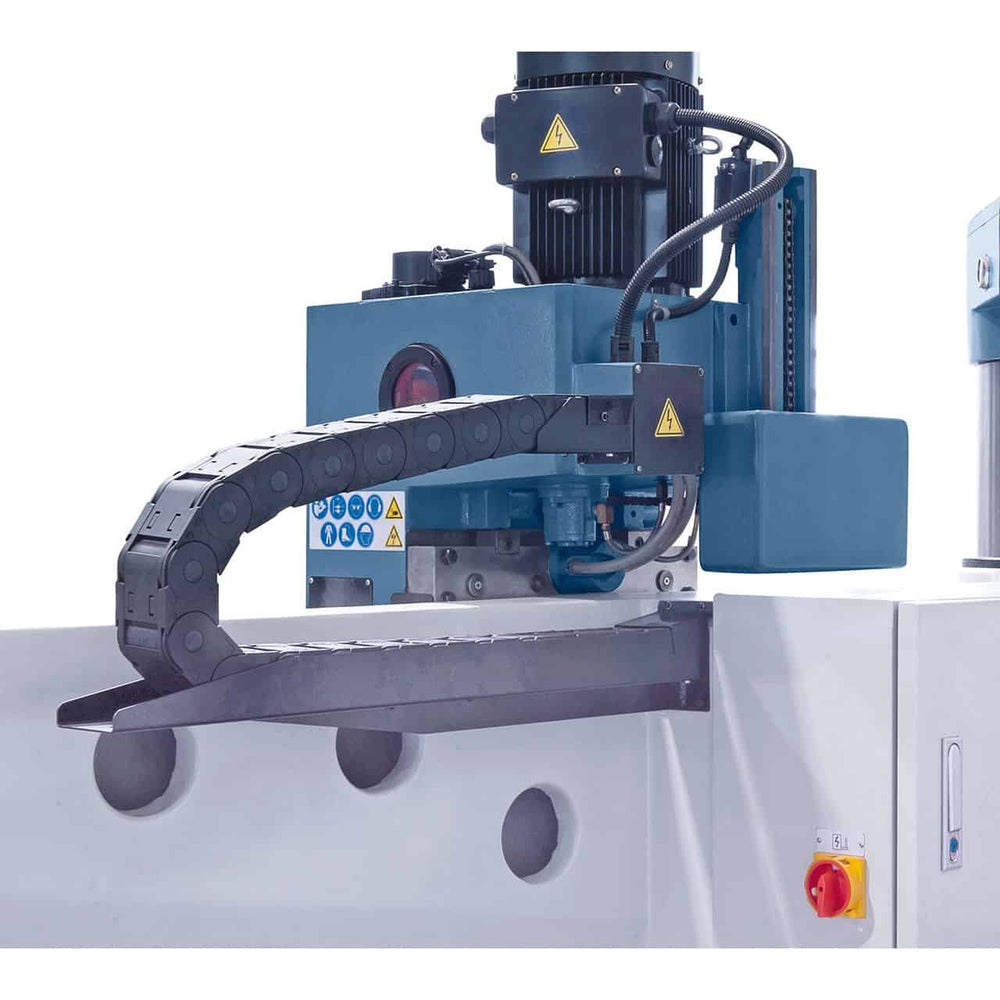

Servo motor za pomik vretena

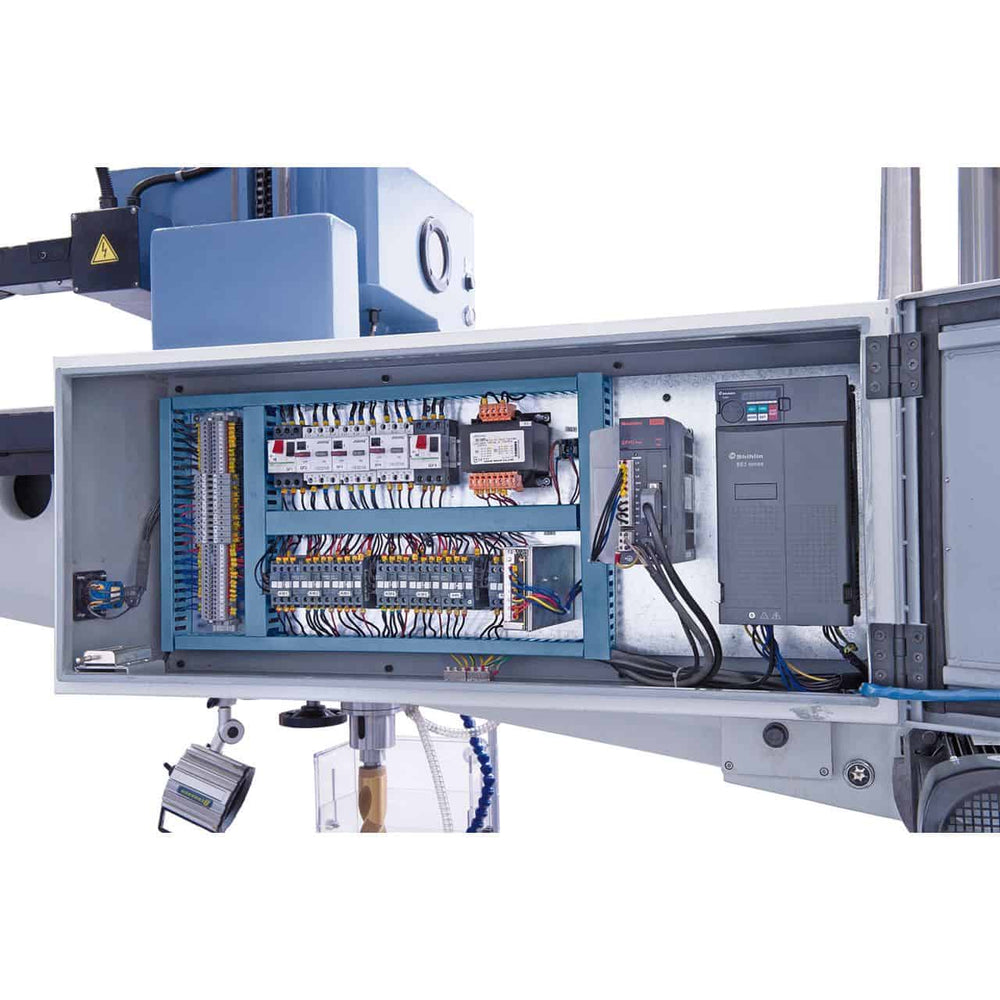

Frekvenčni pretvornik

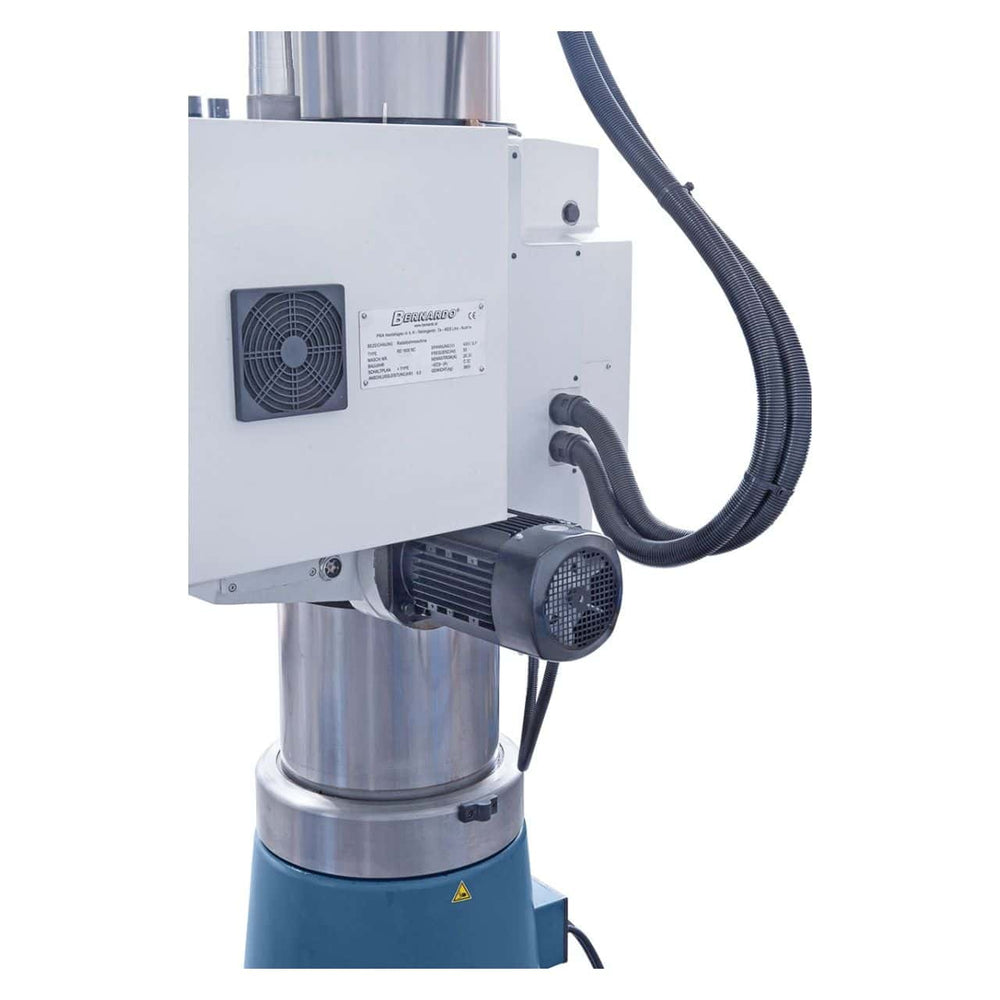

Dvižni motor
Hidravlični motor
Višinsko nastavljiv zaščitni pokrov
Komplet orodja

Zakaj kupiti radialni vrtalnik RD 1600 x 60 NC Vario podjetja Krollit

Nakup radialnega vrtalnika RD 1600 x 60 NC Vario podjetja Krollit ne pomeni le izbire profesionalnega stroja za obdelavo kovin, temveč tudi praktično podporo pred in po nakupu.
Krollit podpira strokovnjake, obrtnike in delavnice pri izbiri najprimernejšega stroja, ki jim nudijo pomoč, tehnično podporo in upravljanje rezervnih delov.

Logistika

Dostava v Bernardo: 5–9 delovnih dni (7 dni na jug). Na voljo so originalni rezervni deli, dostava pa traja 3–5 delovnih dni. Podpora strankam je na voljo v italijanščini.

Pogosto zastavljena vprašanja

Kaj je radialni sveder in kdaj je uporaben v primerjavi z vrtalnim strojem?

Pri vrtalnem stroju se obdelovanec premika, da centrira sveder na luknjo. Pri radialnem vrtalniku se premika vreteno: radialna roka se premika vzdolž stebra (višina) in vrti okoli njega (kot), s čimer se vreteno natančno postavi nad točko vrtanja na fiksnih, težkih obdelovancih, ki jih je težko premikati. Je idealna izbira za velike obdelovance, obdelavo kovin in strojno obdelavo na vnaprej sestavljenih strojih.

Ali je radialna roka motorizirana ali ročna?

Odvisno od modela. Osnovne različice serije RD imajo ročno premikanje roke z vijačno blokado. Različice NC ali Vario imajo lahko motorizirano os Z. Preverite specifikacije modela v tehnični tabeli.

Čemu služi vrtenje vretena desno/levo (R/L)?

Vrtenje levo (L) omogoča uporabo levih rezalnikov in odvijanje levih vijakov. Uporaben je tudi za ročne operacije rezanja navojev, kjer izmenično gibljete naprej (desno) in nazaj (levo), da odlomite odrezek.

Ali so na voljo rezervni deli in servis?

Na voljo so originalni rezervni deli Bernardo z dostavo v 3–5 delovnih dneh. Na voljo je podpora strankam v italijanščini.

Koliko prostora je potrebno za namestitev?

Polimer nihanja roke določa minimalno območje delovanja. Na vseh straneh stebra pustite prazen prostor, enak polmeru roke. Za stroje nad 500 kg se za potrebno opremo za razkladanje obrnite na Krollit.
