CNC stružnica CK 320 x 500 s Siemens 808D Advanced

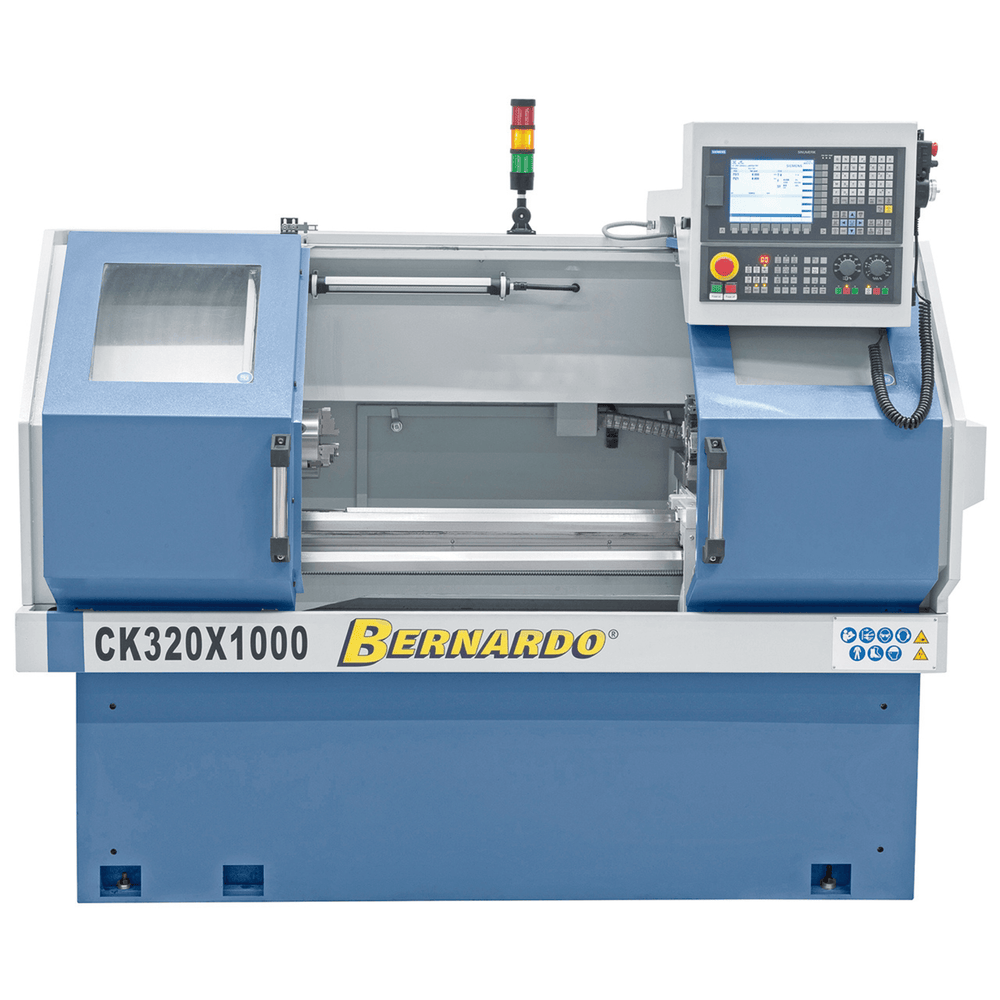

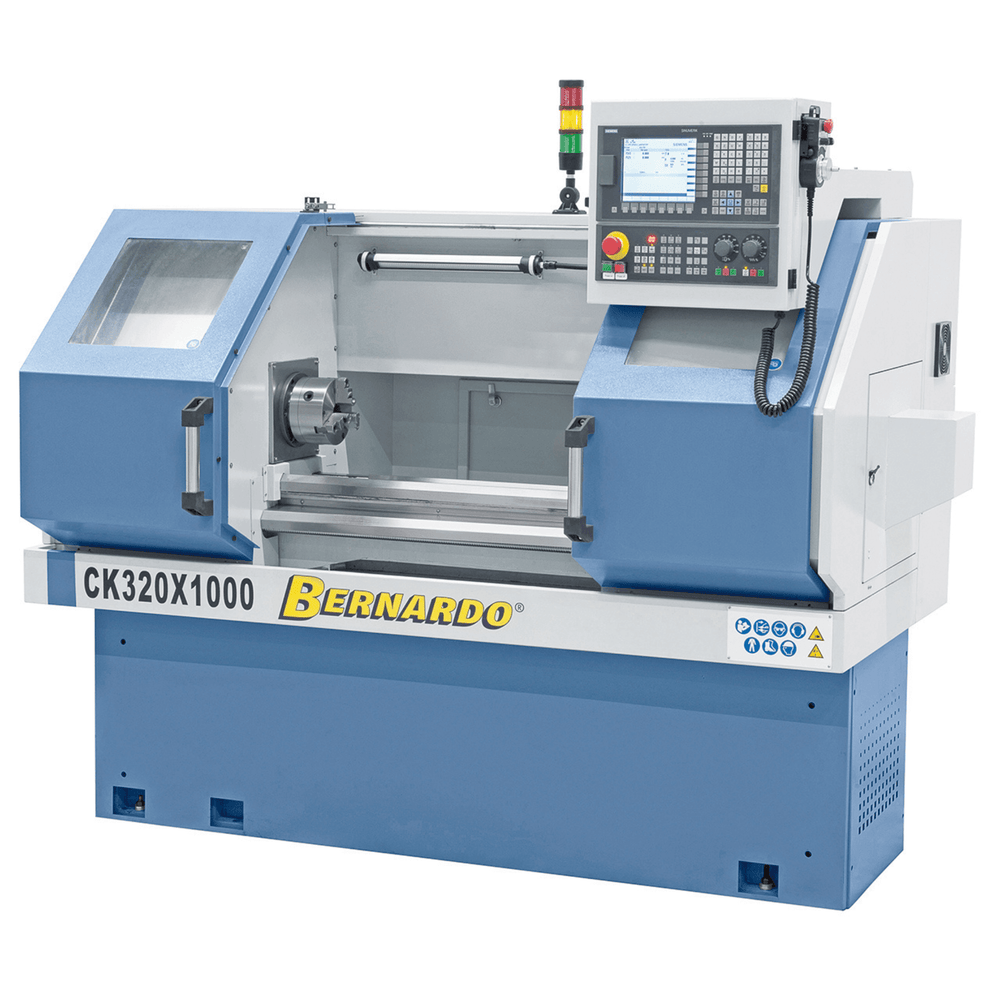

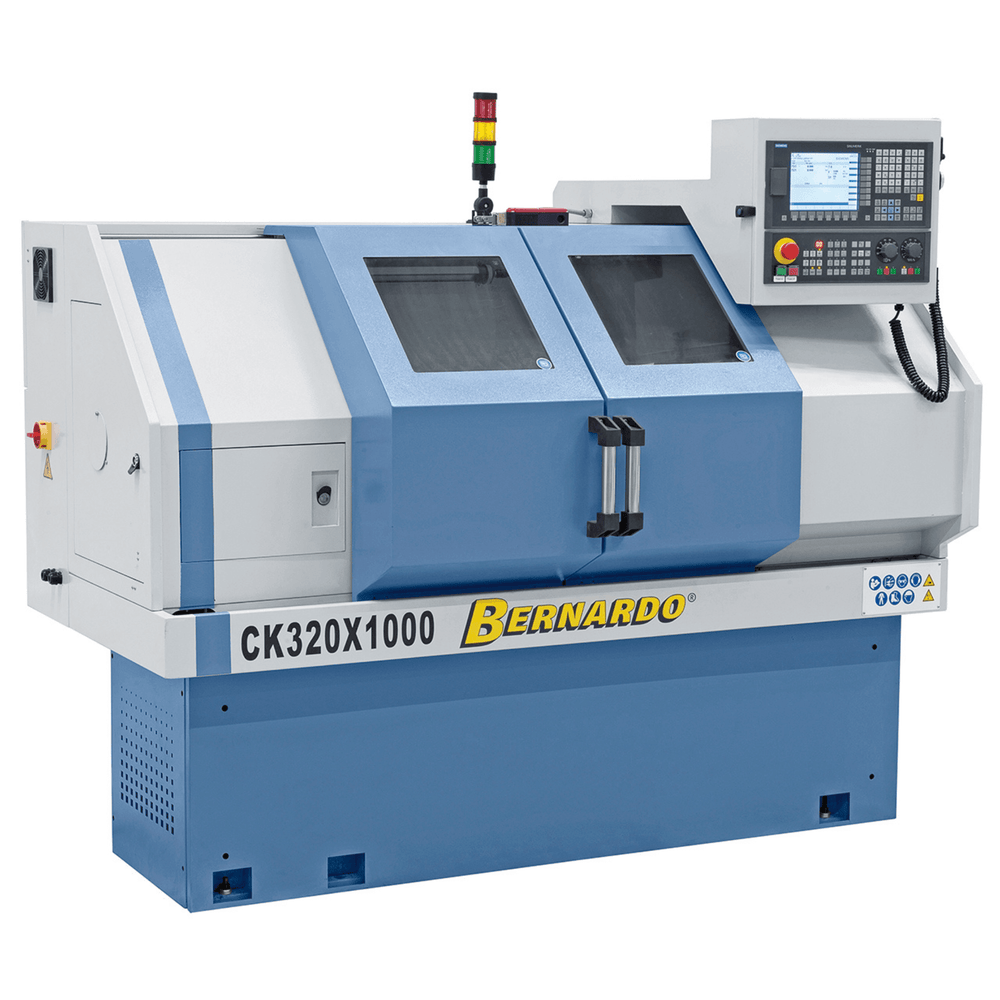

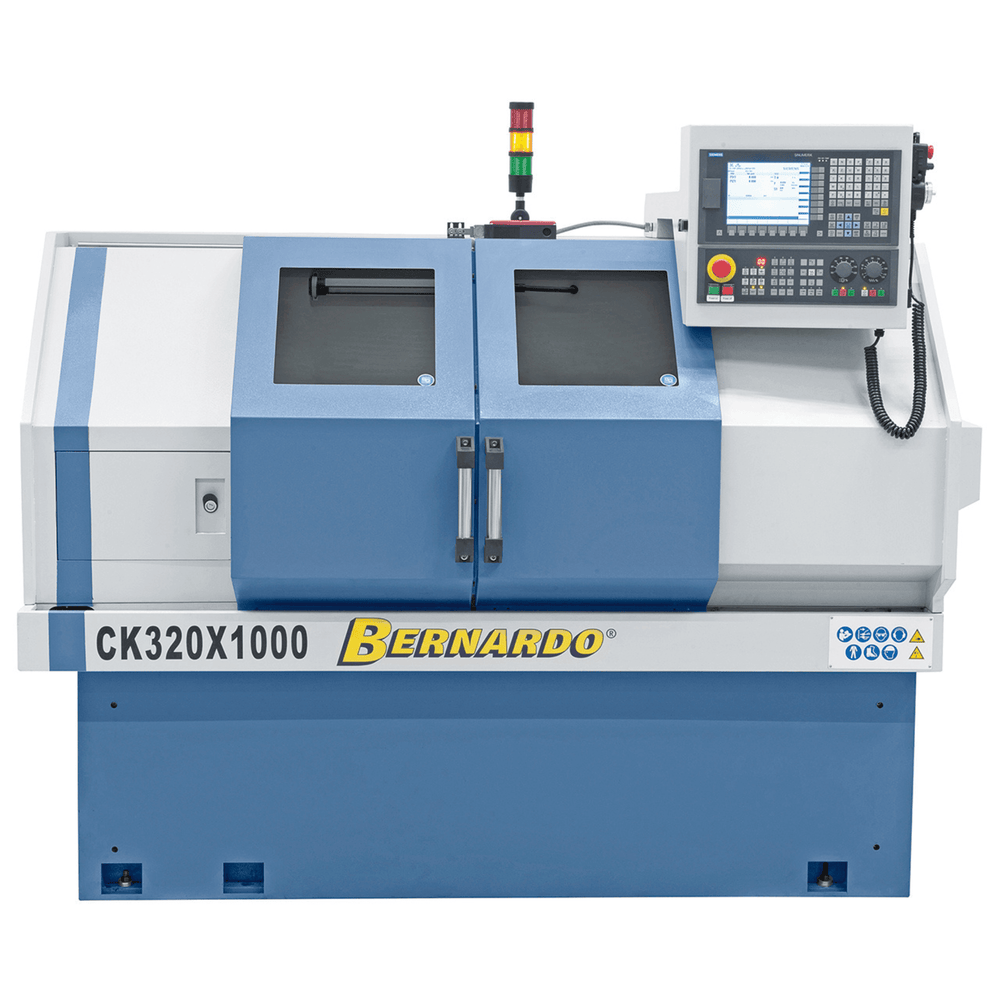

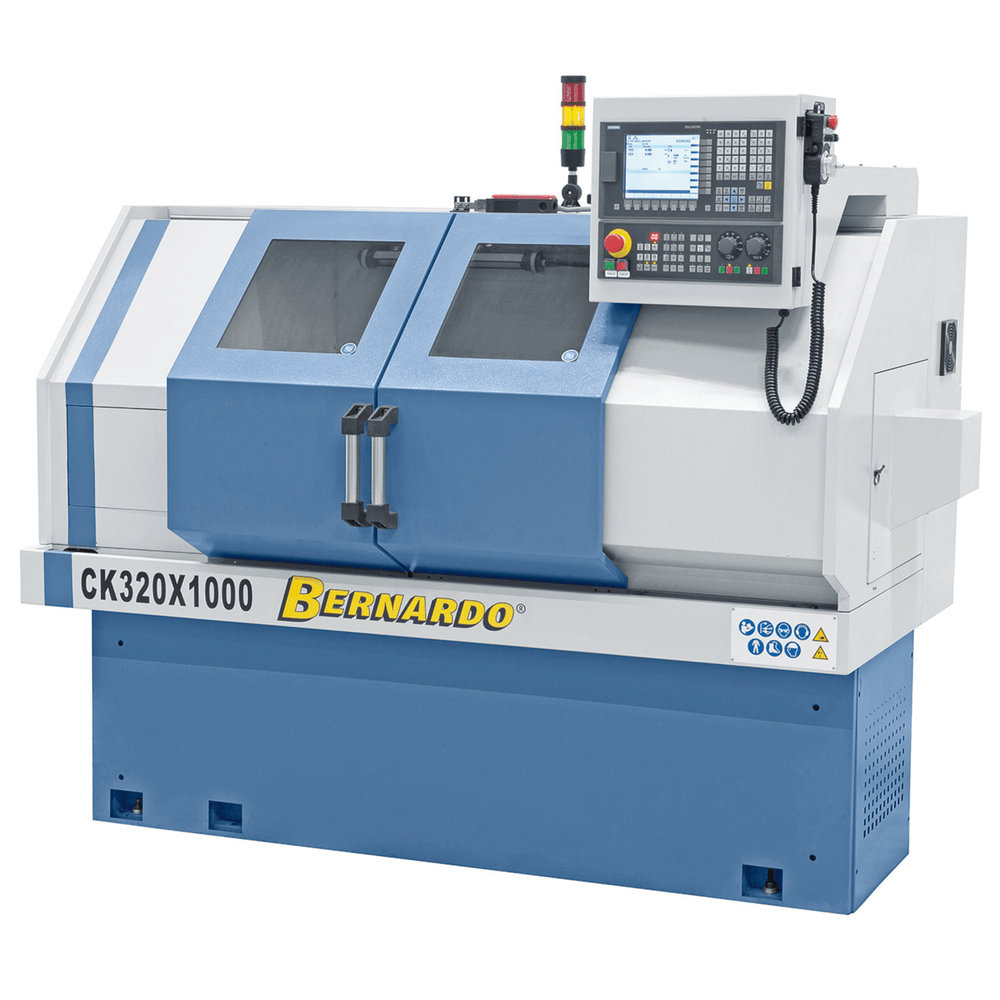

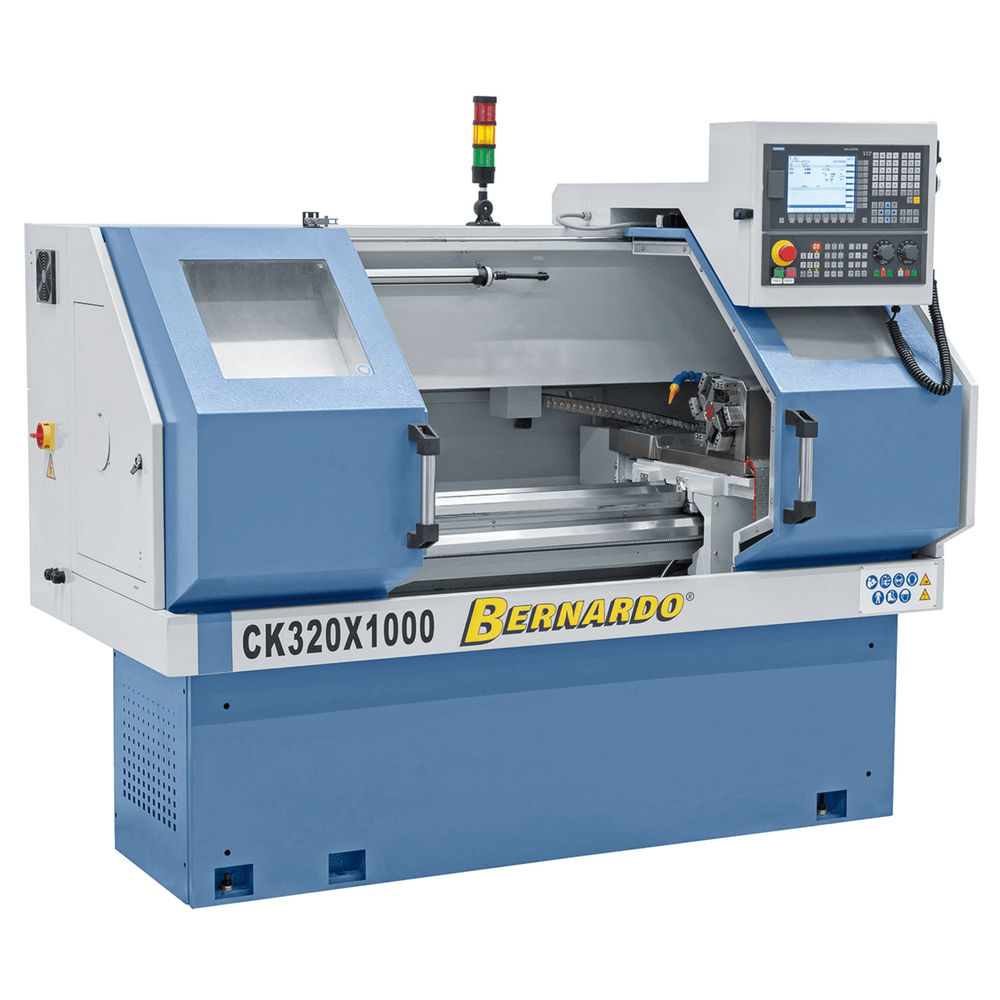

CNC stružnica Bernardo CK 320 x 500 združuje kompaktnost in natančnost, zaradi česar je primerna za strojne delavnice in laboratorije, ki potrebujejo zanesljivo in vsestransko CNC stružnico. Z razdaljo med središči 500 mm in višino središča 160 mm lahko obdeluje obdelovance do Ø 320 mm. 56 mm izvrtina vretena s steblom A2-5 zagotavlja vsestranskost in stabilnost, medtem ko avtomatski 6-mestni revolver zagotavlja hitro menjavo orodij. Brezstopenjska regulacija hitrosti od 150 do 2500 vrt/min omogoča enostavno prilagajanje različnim materialom. Opremljena je s Siemens 808D Advanced CNC, hladilnim sistemom, avtomatskim mazanjem in elektronskim ročnim kolesom ter zagotavlja operativno učinkovitost in enostavno uporabo. S težo 870 kg in robustno konstrukcijo je kompaktna in visokozmogljiva izbira za natančno obdelavo.
Glavne specifikacije
• Razdalja med središči: 500 mm
• Višina središča: 160 mm
• Premer struženja nad posteljo: 320 mm
• Premer struženja nad drsnikom: 150 mm

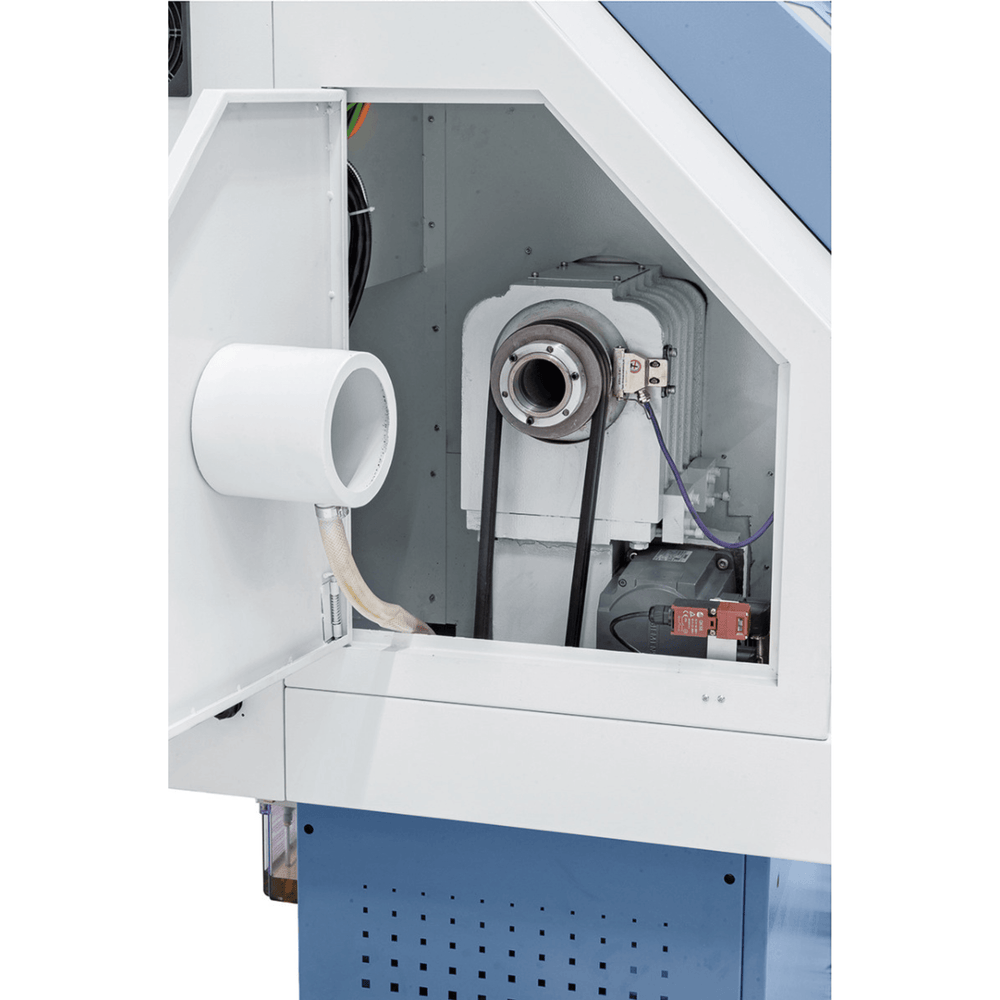

• Izvrtina vretena: 56 mm, vpenjalo A2-5
• Območje hitrosti: 150–2500 vrt/min, brezstopenjsko

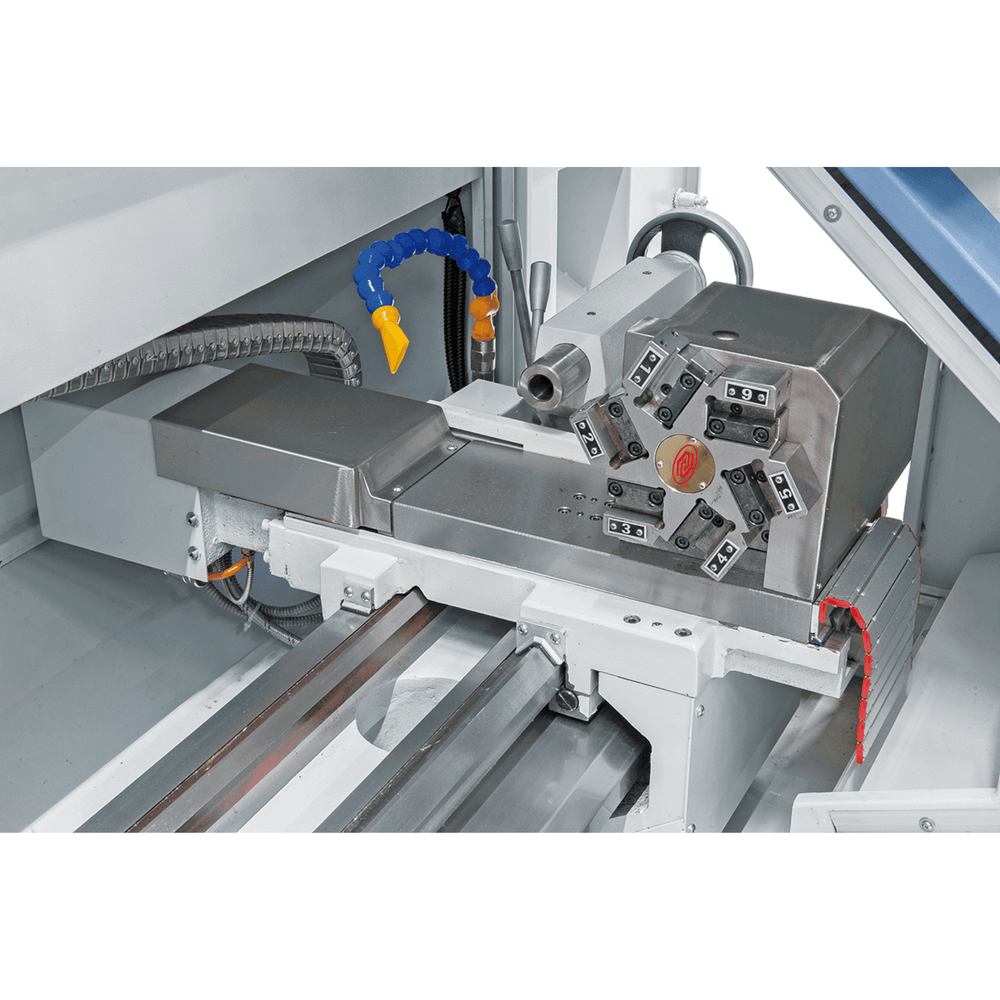

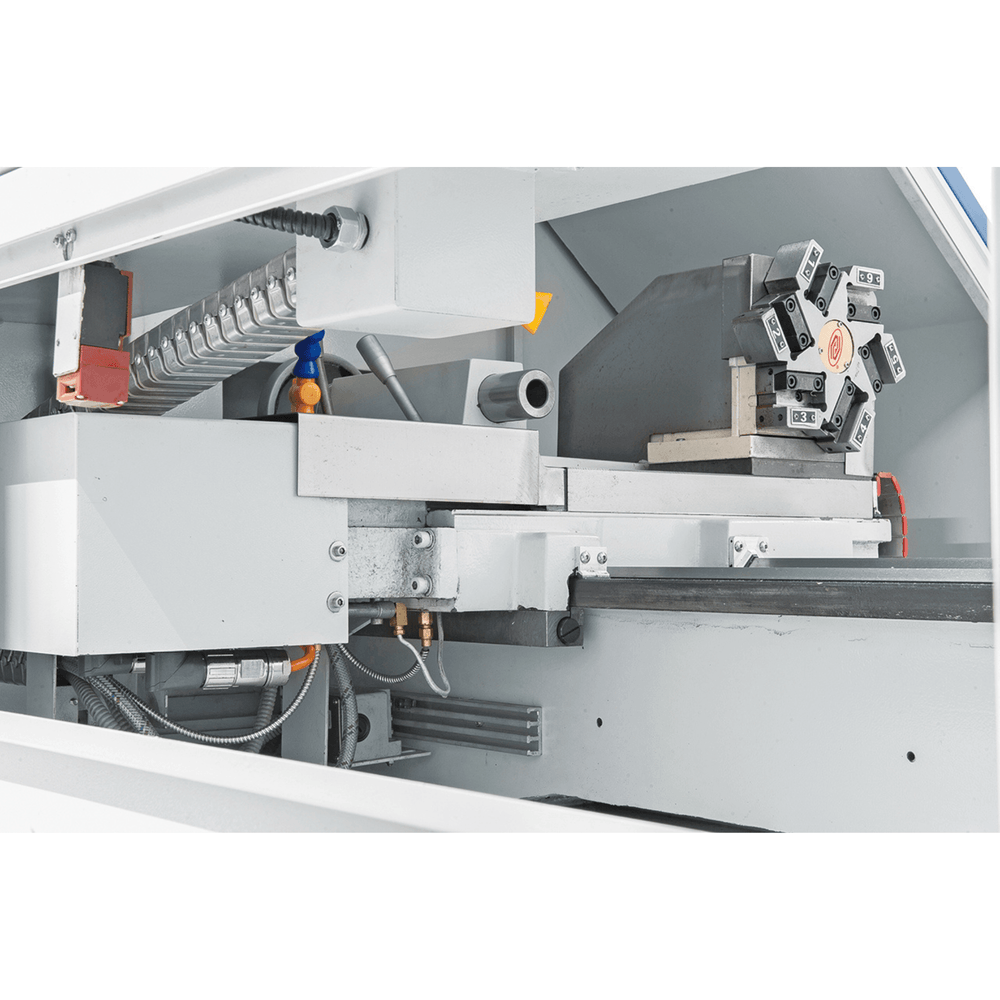

• Avtomatski 6-mestni revolverski mehanizem
• Siemens 808D Advanced CNC
• Moč motorja: 3,7 kW
• Teža stroja: pribl. 870 kg
Tehnična tabela:
| Določite | Vrednost |
|---|---|
| Razdalja med konicami | 500 mm |
| Višina središča | 160 mm |
| Premer obračanja na mizi | 320 mm |
| Premer obračanja na vozičku | 150 mm |
| Postelja širina | 215 mm |
| Izvrtina vretena | 56 mm |
| Nosilec vretena | A2-5 |
| Območje hitrosti | 150 – 2500 vrt/min |
| Pomik osi X/Z | 160 / 500 mm |
| Hitro pomikanje X/Z | 4 / 7 m/min |
| Postaja Revolver | 6 |
| Dimenzije orodja | 16 x 16 mm |
| Natančnost pozicioniranja | ± 0,01 mm |

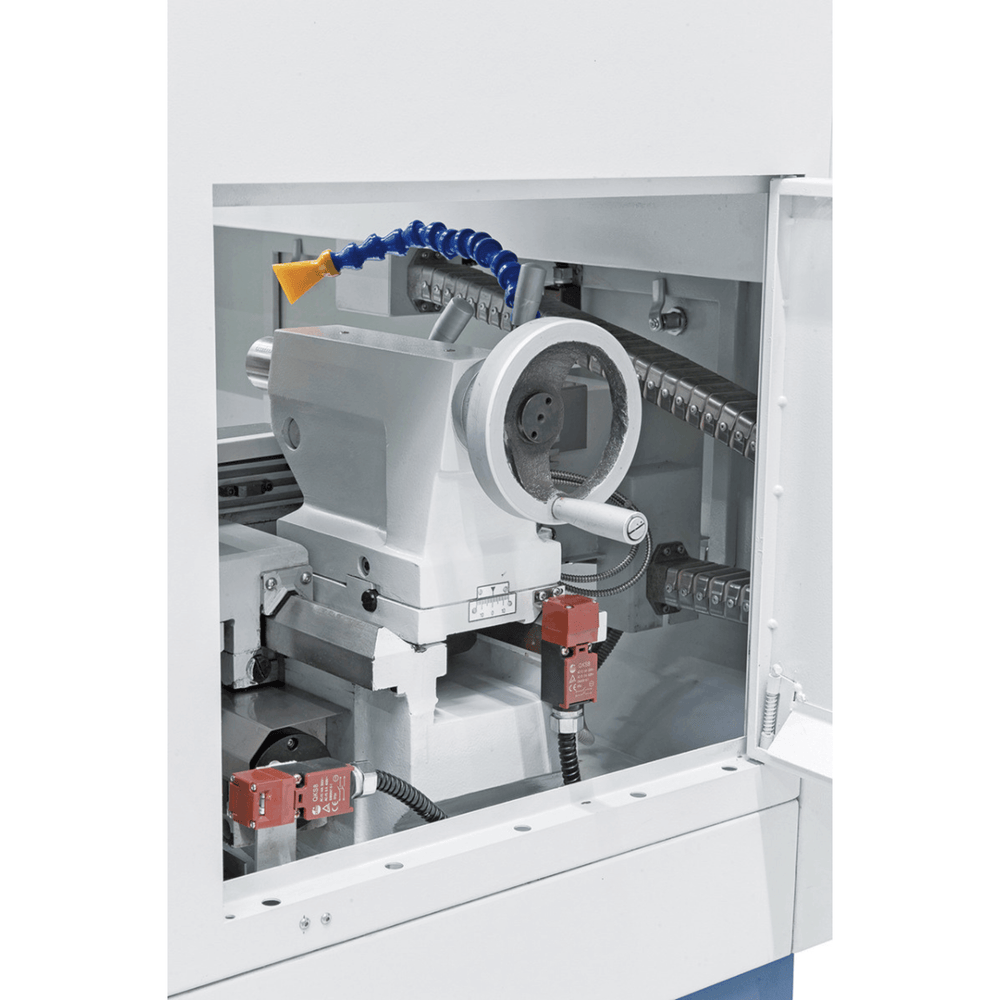

| Konjič | Puša Ø 45 mm, hod 100 mm, konus MT4 |
| Moč motorja | 3,7 kW |
| Dimenzije stroja (Š x G x V) | 1660 x 1150 x 1840 mm |
| Teža | 870 kg |
Vsebina paketa:

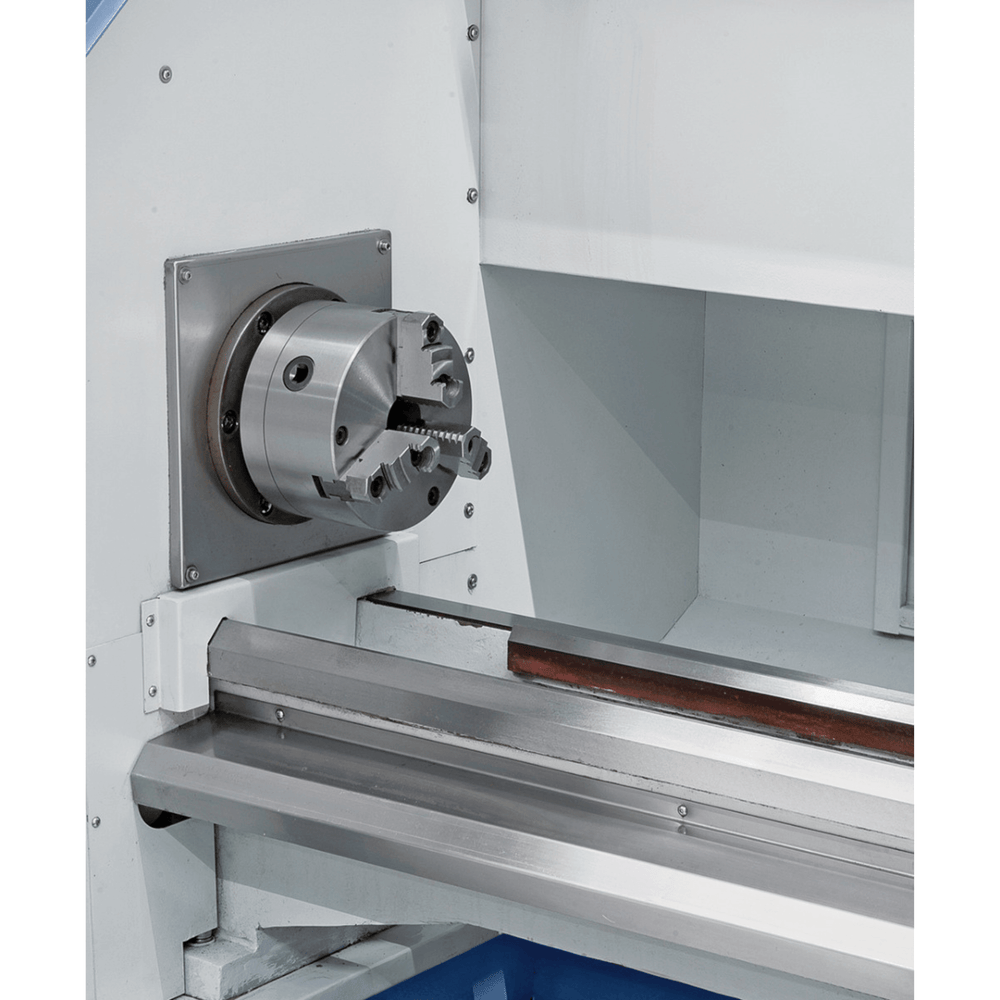

• Samocentrirajoča vpenjalna glava Ø 160 mm
• 6-mestni avtomatski revolver
• Držala za orodje (3 kosi)
• Siemens 808D Advanced CNC
• Hladilni sistem
• LED delovna luč
• Fiksna konjička MT4

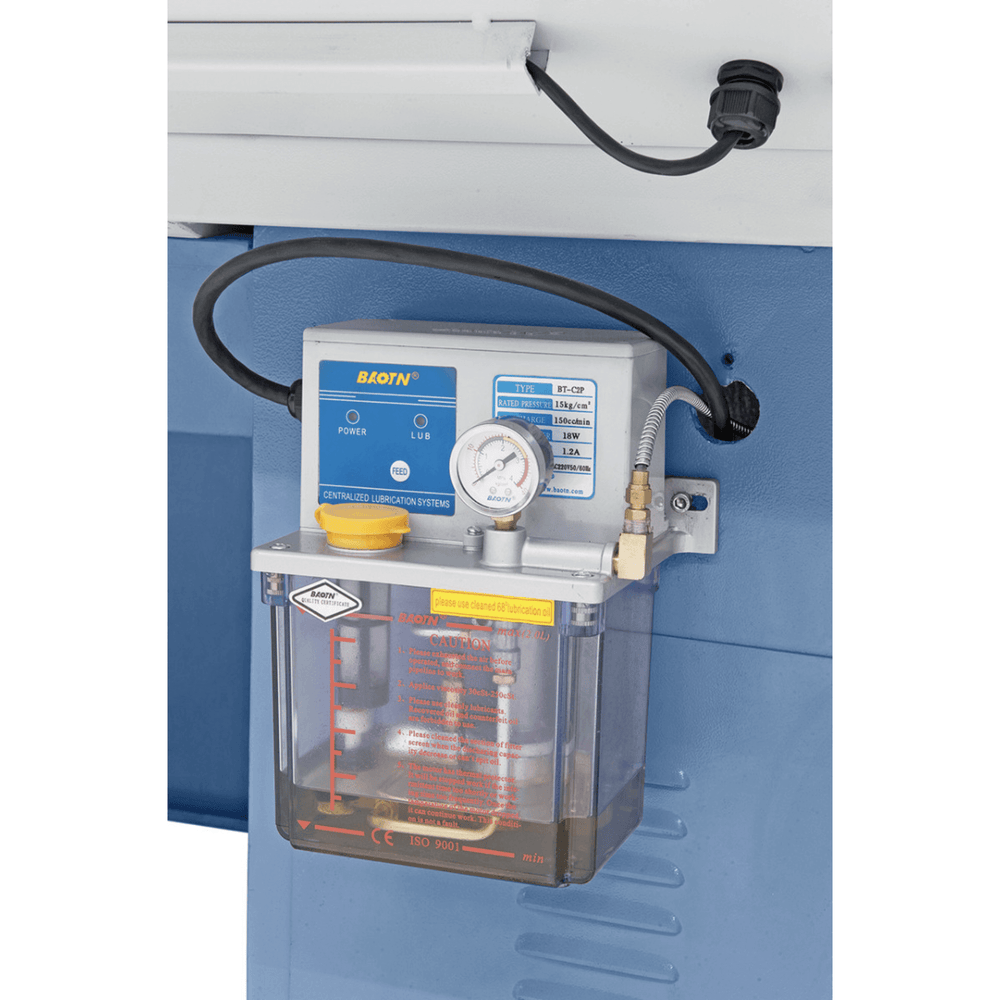

• Samodejno mazanje osi
• Elektronsko ročno kolo
• Zaščitni pokrov
• Komplet orodja
Logistika
Dostava v Bernardo: 5–9 delovnih dni (7 dni proti jugu). Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Podpora strankam je na voljo v italijanščini.
Pogosto zastavljena vprašanja
Kaj je krmilnik Siemens 808D Advanced in kaj počne?

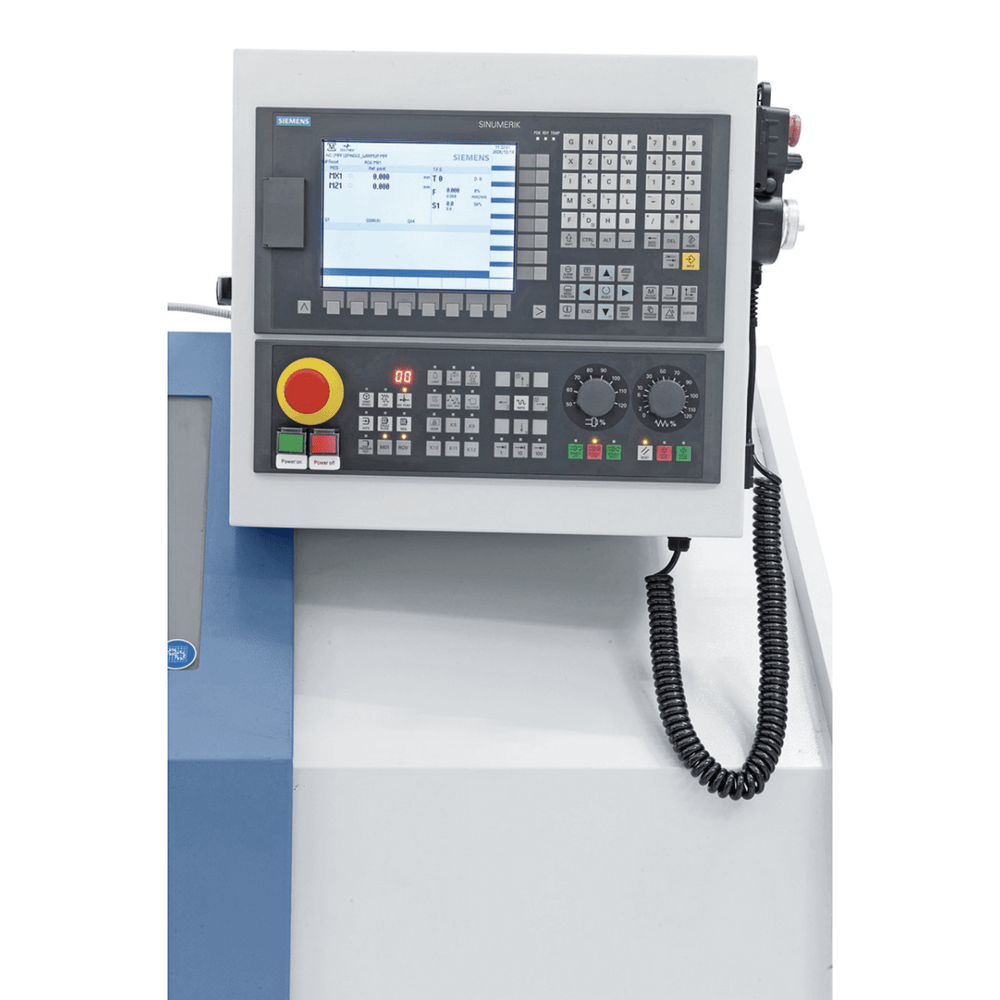

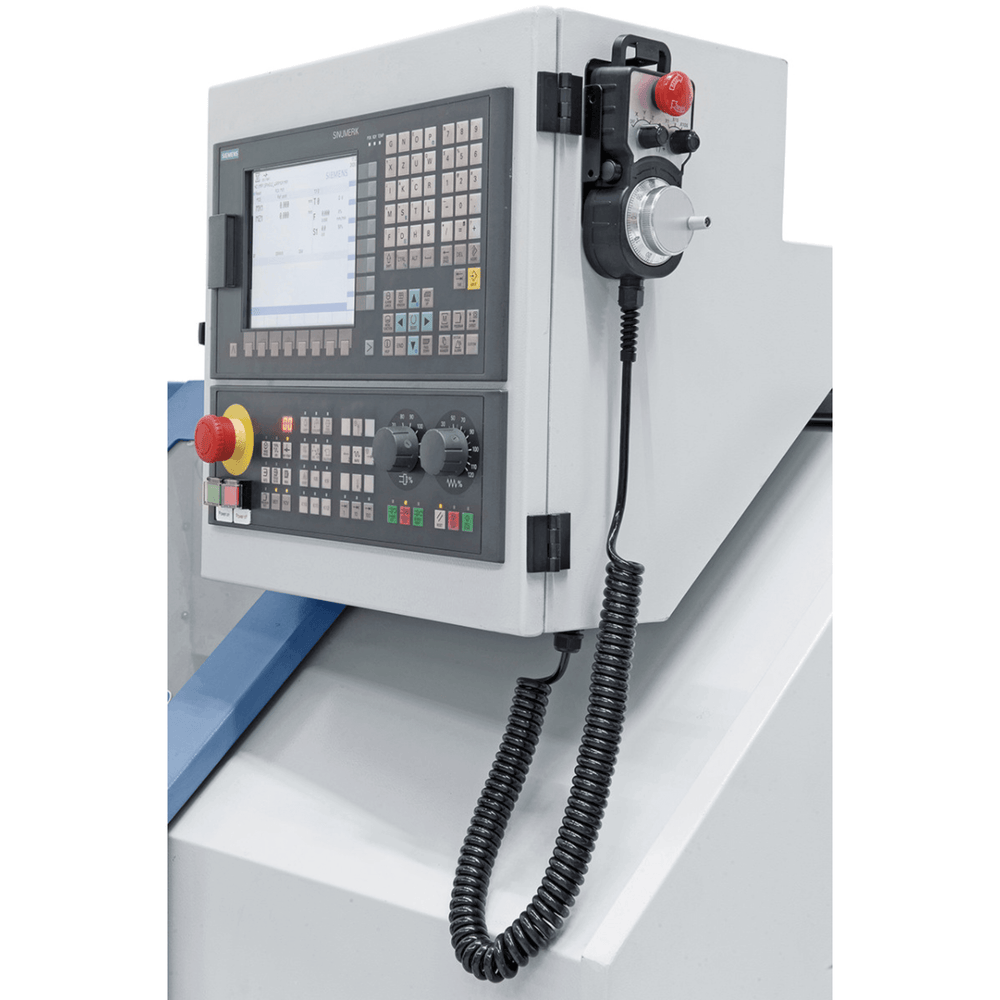

Siemens 808D Advanced je numerični krmilnik (CNC), nameščen na stružnicah CK Bernardo. Omogoča programiranje avtomatskih obdelovalnih ciklov v kodi ISO/DIN (G-koda), simulacijo poti orodja na zaslonu pred izvedbo, upravljanje do 16 shranjenih orodij in standardne cikle za struženje, navoje in vrtanje. Ergonomska tipkovnica in barvni zaslon omogočata dostop tudi začetnikom s CNC.
Kakšna je razlika med CK 320, CK 360 in CK 400?
Številka označuje višino središča (polmer obračanja): CK 320 → maks. Ø 320 mm (višina središča 160 mm), CK 360 → maks. Ø 360 mm (višina središča 180 mm), CK 400 → maks. Ø 400 mm (višina središča 200 mm). Razdalja med središči (500, 750, 1000 mm) označuje največjo dolžino obdelovanca. Izberite model glede na premer in največjo dolžino obdelovancev, ki jih želite obdelati.
Ali lahko CK uporablja operater z izkušnjami samo na ročnih stružnicah?
Da, s krivuljo učenja 2–4 tedne. Siemens 808D Advanced je zasnovan za prehod z ročnih stružnic na CNC: ima način »MDI« (ročni vnos podatkov), ki omogoča izvajanje posameznih operacij kot na ročni stružnici, pogovorno programiranje pa vodi operaterja skozi ustvarjanje programa, ne da bi se moral učiti G-kode od začetka.
Ali so na voljo deli in servis?
Originalni deli so na voljo z dostavo v 3–5 delovnih dneh. Na voljo je podpora strankam v Italiji.
Koliko prostora potrebujem v delavnici?
Stručnice CK so stacionarni delavniški stroji. Pred in za strojem predvidite prostor za rokovanje z obdelovanci, ki je enak dolžini med središči, plus 80 cm na vsaki strani. Za stroje nad 500 kg se za opremo za razkladanje obrnite na Krollit.
