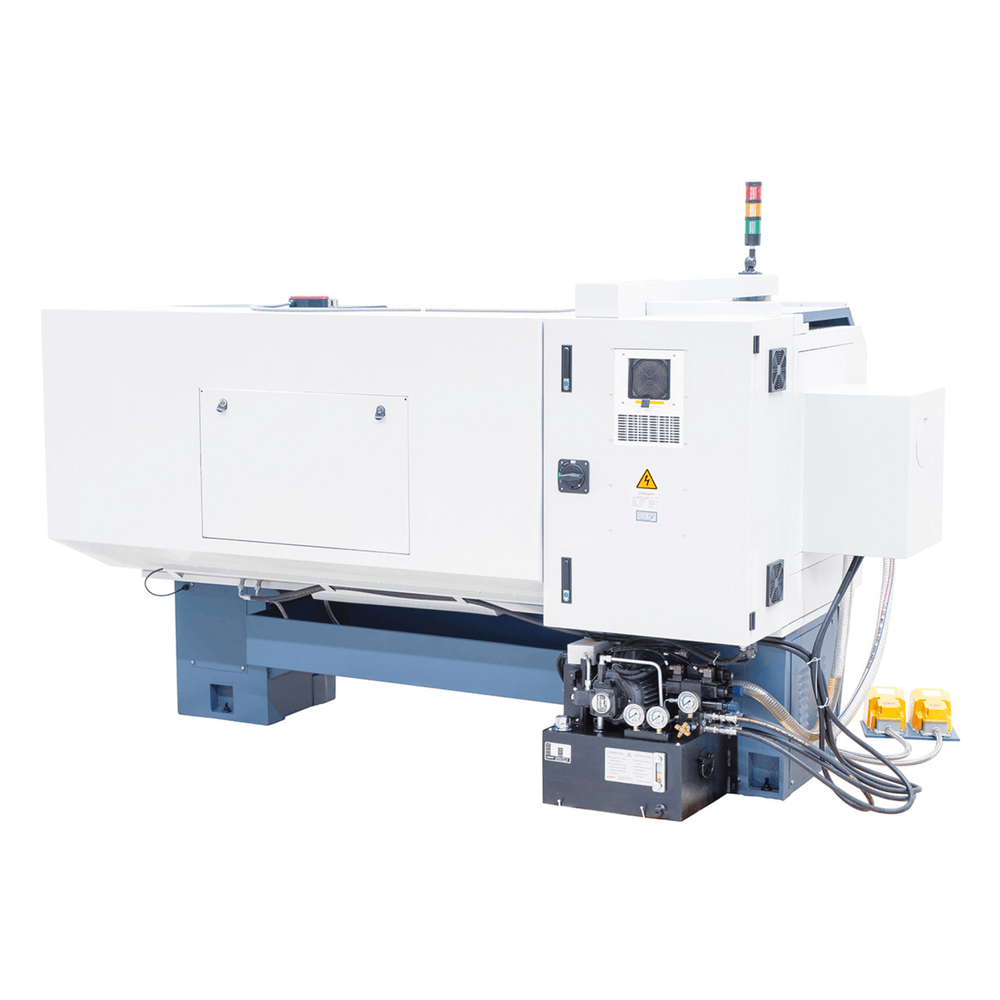

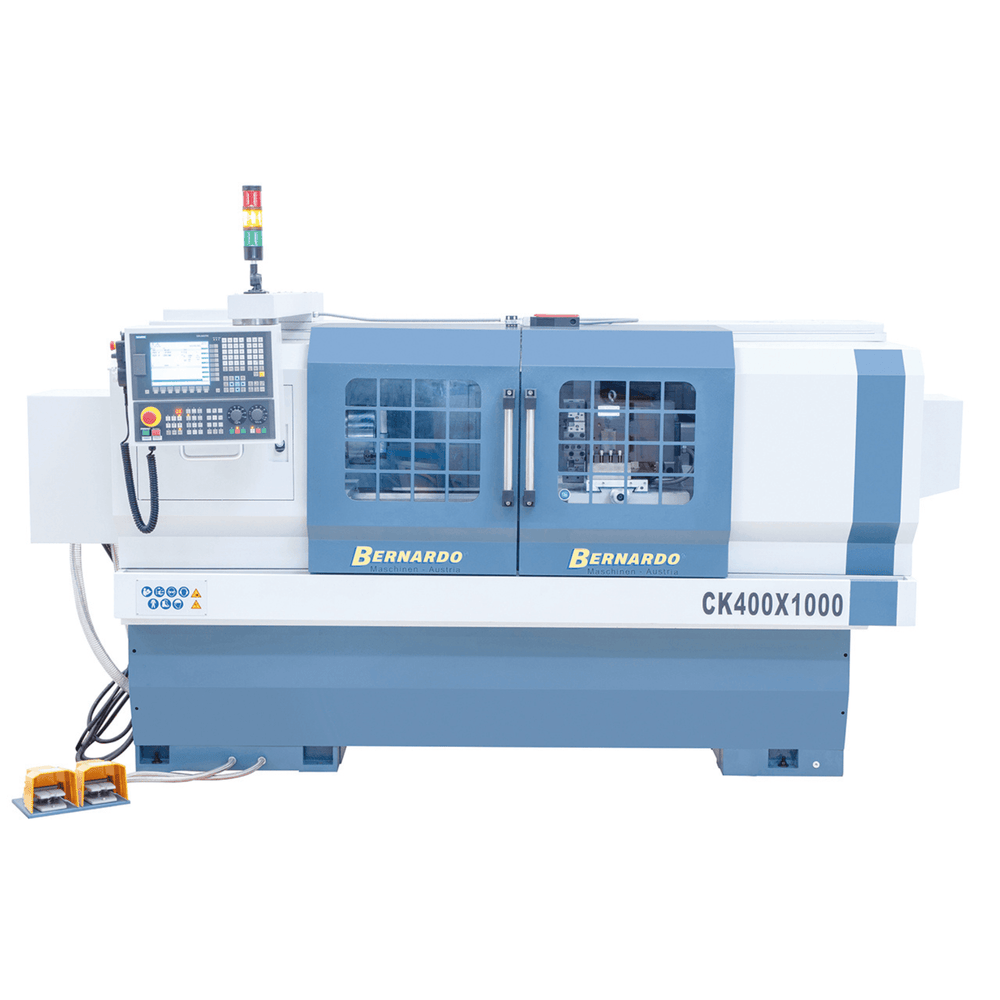

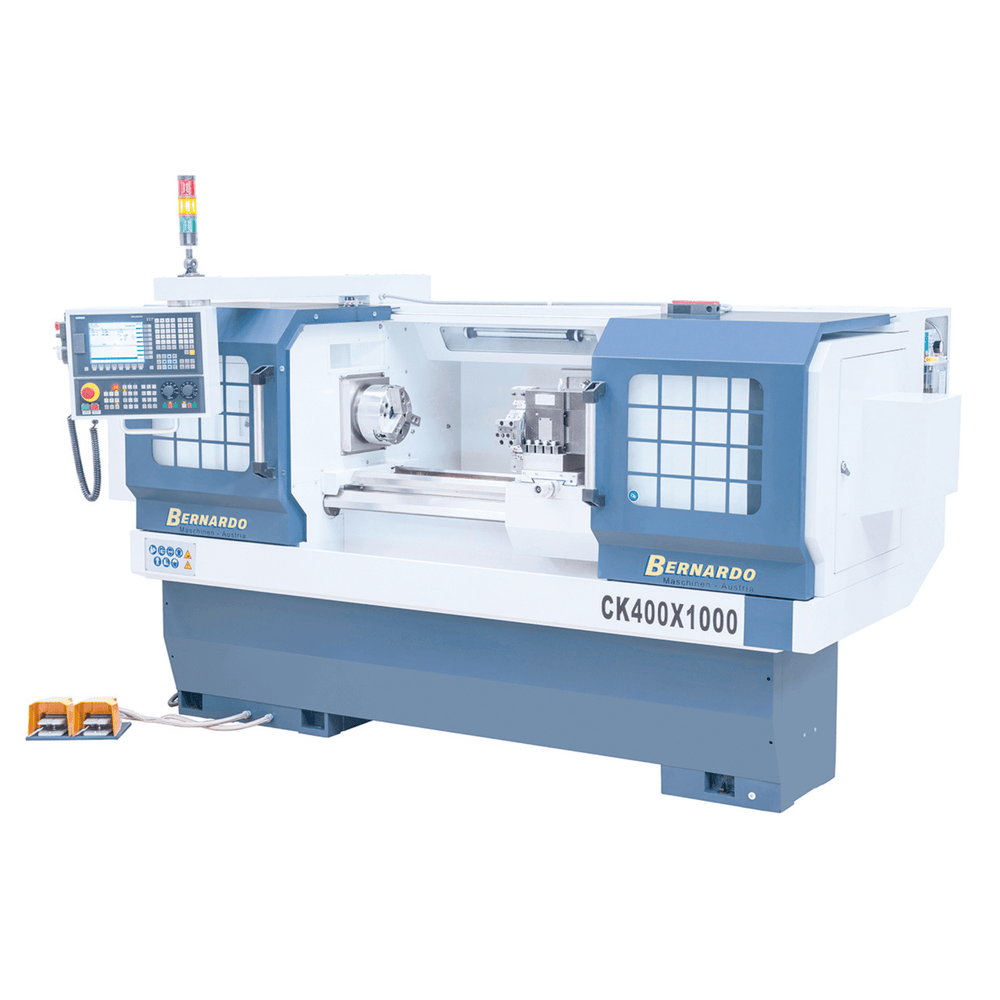

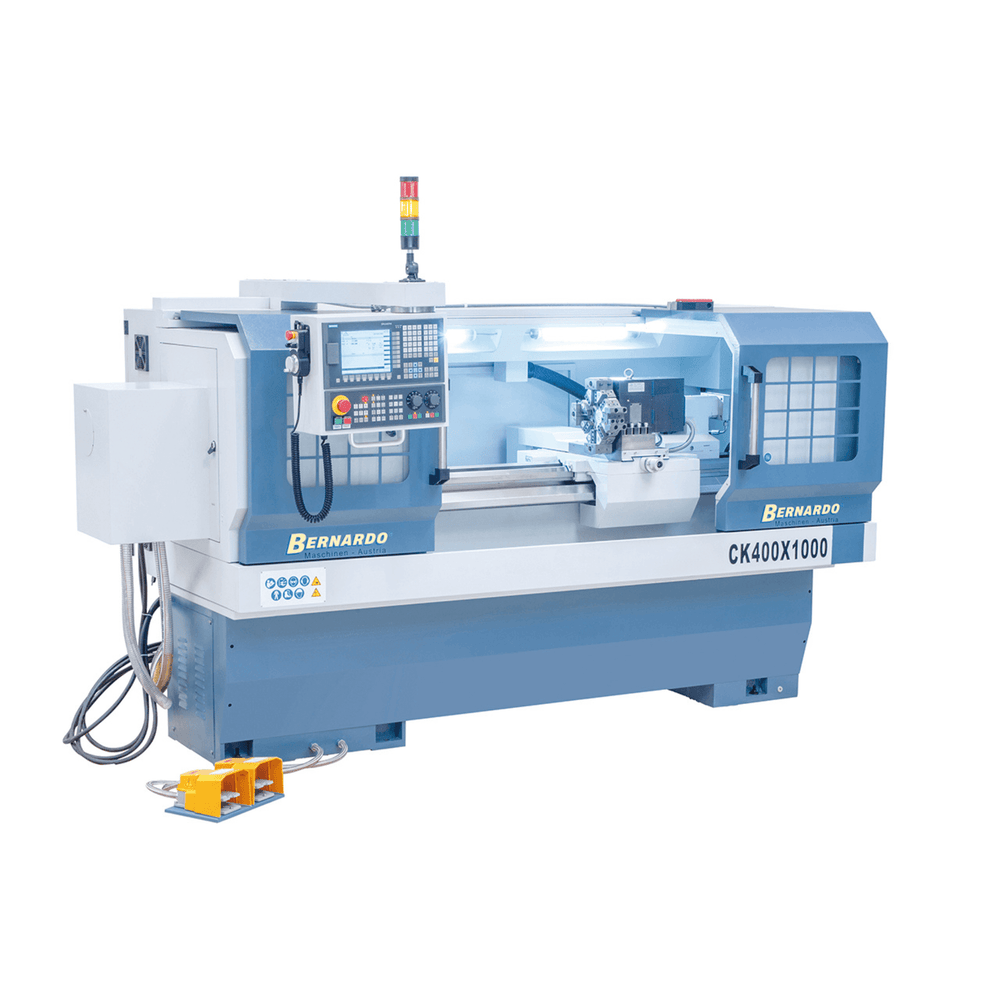

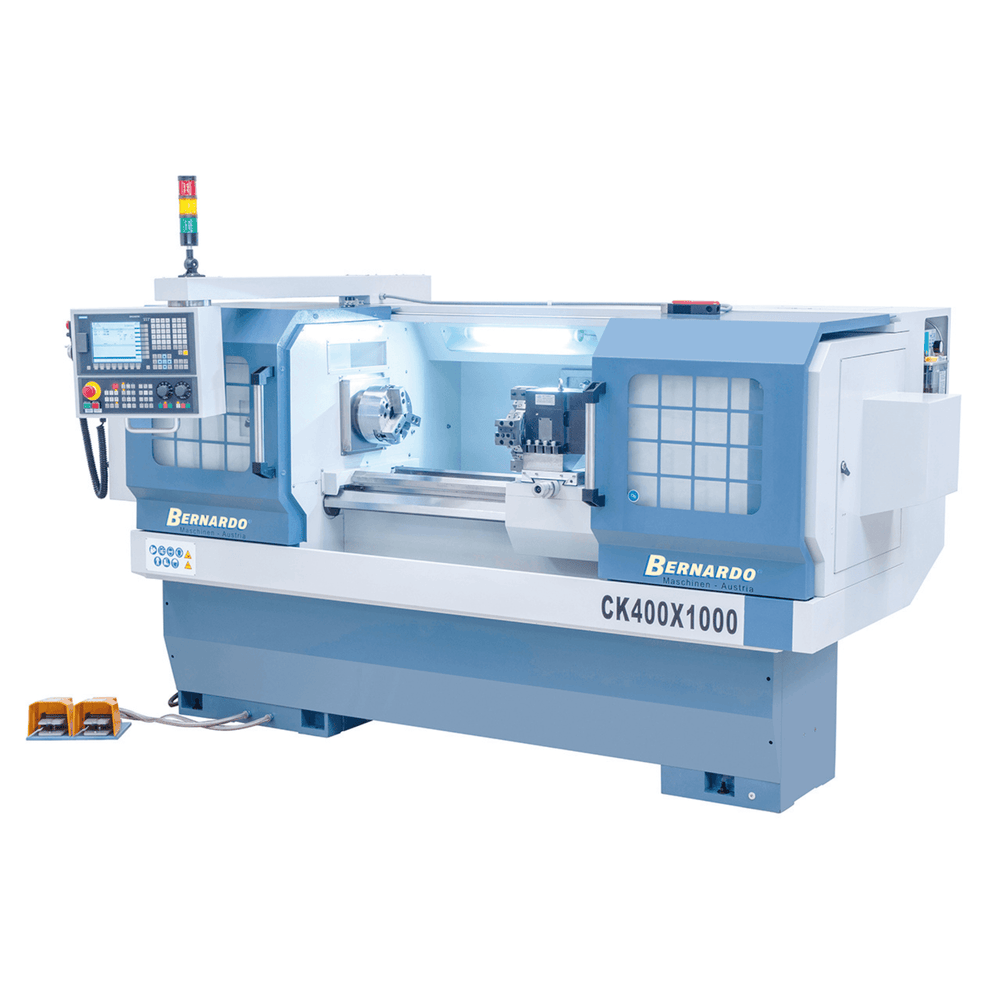

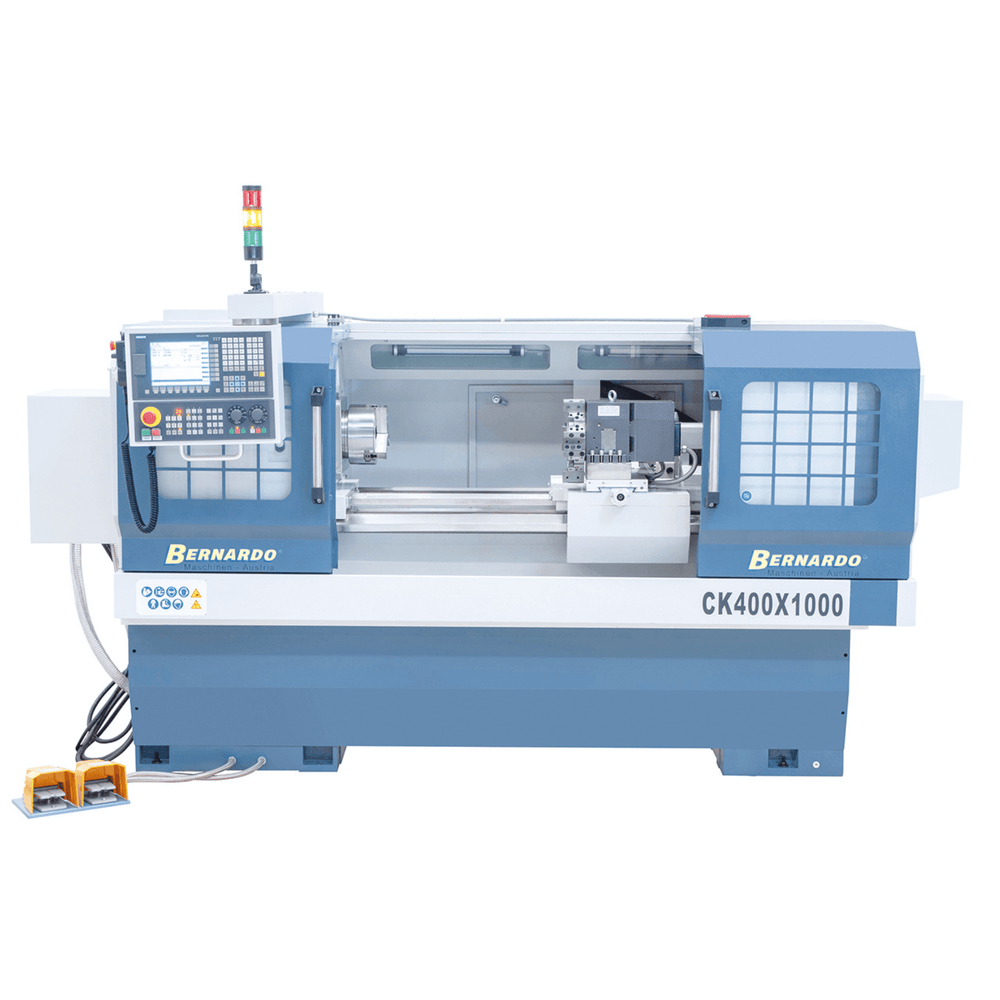

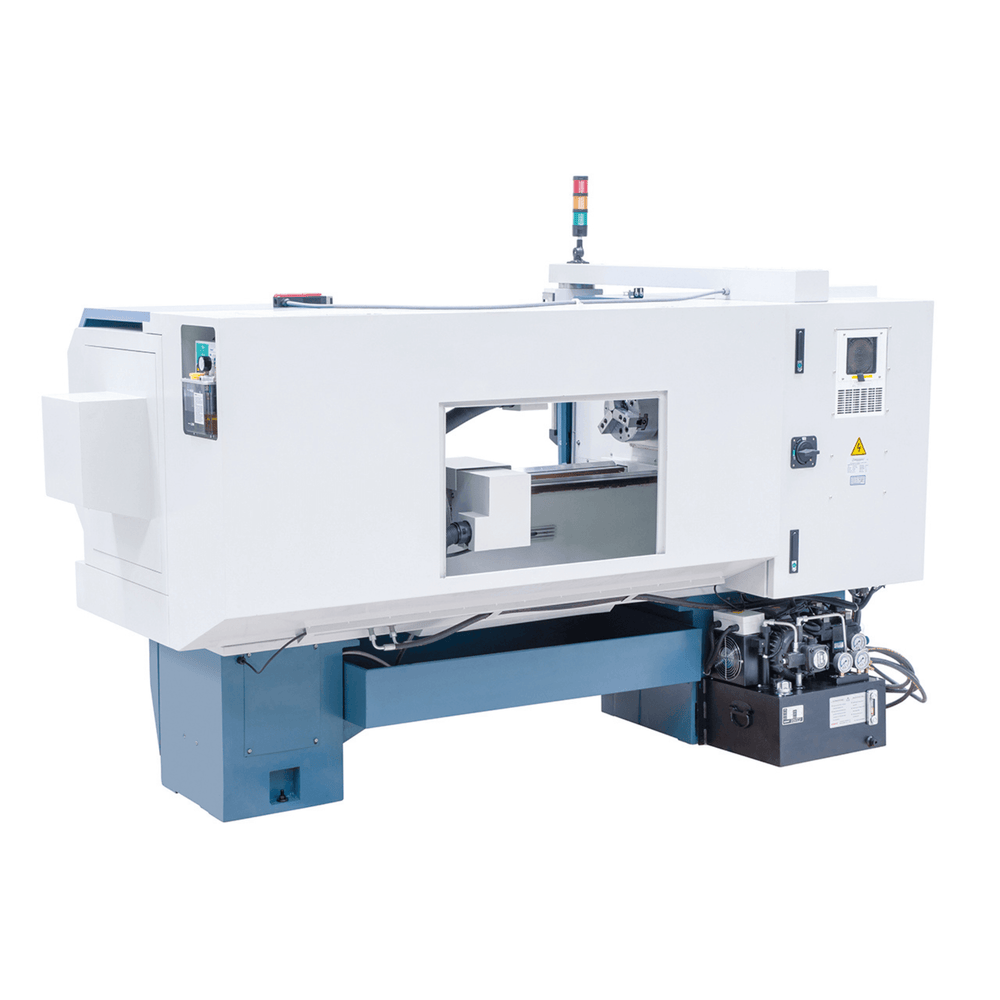

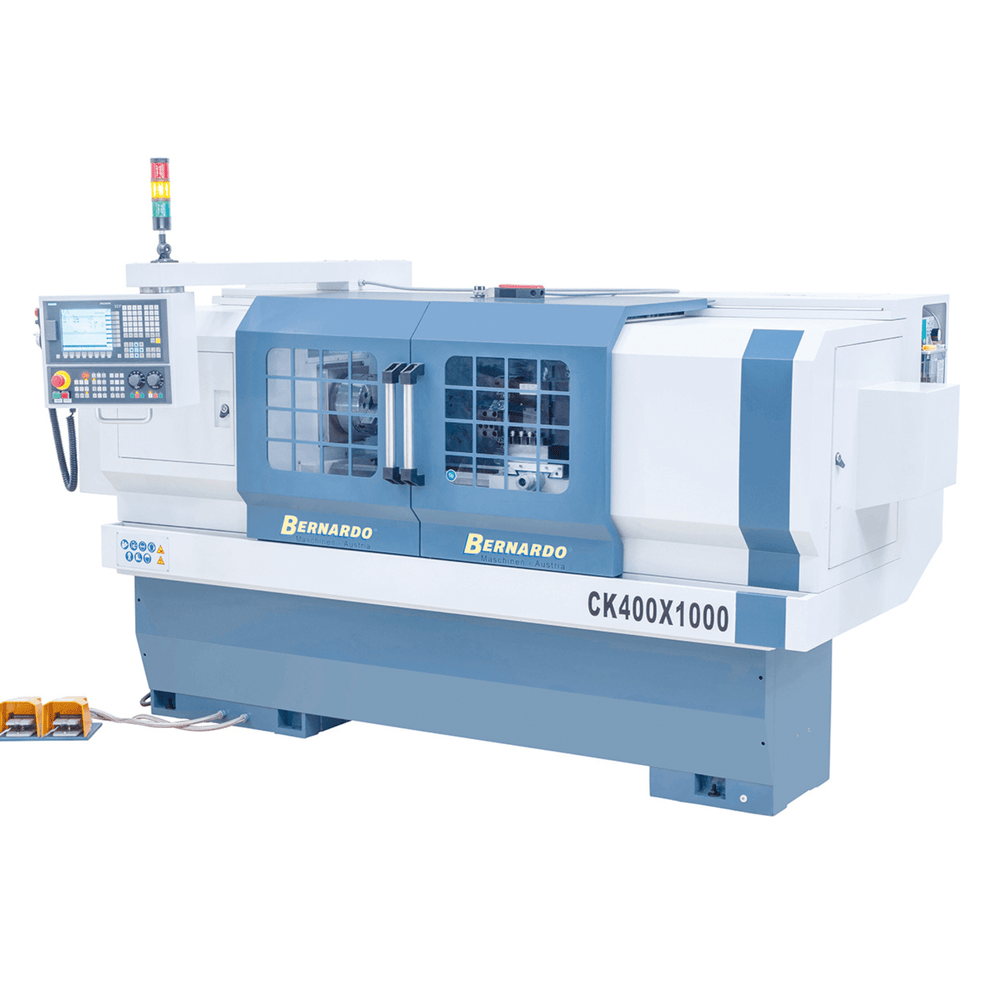

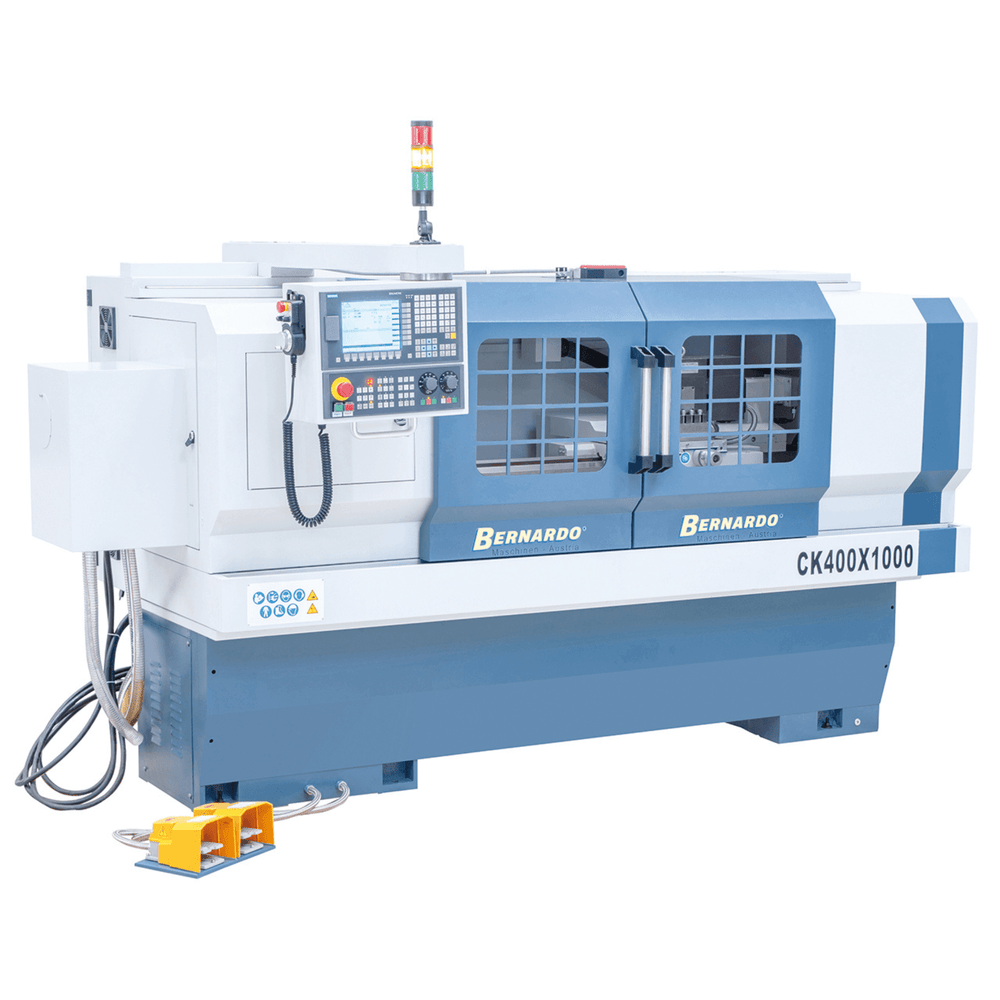

CNC stružnica Bernardo CK 400 x 1000 – zmogljiva in zelo natančna

CNC stružnica z naprednim krmiljenjem Siemens 808D

CNC stružnica Bernardo CK 400 x 1000 je profesionalni stroj, zasnovan za obdelavo srednje velikih in velikih obdelovancev z izjemno visoko natančnostjo. Z razdaljo med središči 1000 mm in premerom struženja 400 mm ponuja visoko delovno zmogljivost. 66 mm vreteno za skoznje luknje z vpenjalom A2-6, v kombinaciji z elektronskim menjalnikom s spremenljivo hitrostjo od 30 do 2500 vrt/min, zagotavlja prilagodljivost in visoko zmogljivost. Opremljena je z 8-mestno avtomatsko kupolo, naprednim CNC Siemens 808D, samodejnim mazanjem in 200 mm hidravlično samocentrirno vpenjalno glavo, kar zagotavlja produktivnost in enostavno uporabo. Zaradi robustne konstrukcije (1960 kg) in natančnosti pozicioniranja ±0,01 mm je idealna izbira za delavnice, strojna podjetja in proizvodne oddelke, ki zahtevajo zanesljivost, hitrost in kakovostno izdelavo.

---

Glavne specifikacije

• Razdalja med središči: 1000 mm
• Višina središča: 200 mm – Premer struženja nad posteljo 400 mm
• Izvrtina vretena: 66 mm z nastavkom A2-6
• Neprekinjeno območje hitrosti: 30–2500 vrt/min
• Avtomatski 8-postajalni revolver za orodja 20×20 mm
• Pomik osi: X = 210 mm / Z = 1000 mm
• Hitri pomiki: 6 m/min (X) – 8 m/min (Z)
• Natančnost pozicioniranja: ±0,01 mm
• Konjiček s 140 mm hodom (MT4)
• Integriran Siemens 808D Napredni CNC
• Teža: 1960 kg – trdna in profesionalna konstrukcija

---

Tehnična tabela:

Specifikacija	Vrednost
Znamka	Bernardo
Model	CK 400 x 1000
Razdalja med središči	1000 mm
Višina središča	200 mm
Premer struženja nad posteljo	400 mm
Premer struženja nad prečnim drsnikom	240 mm
Širina postelje	330 mm
Izvrtina vretena	66 mm
Nosilec vretena	A2-6
Hitrost	30–2500 vrt/min (nadaljevanje)
Pomik osi	X: 210 mm / Z: 1000 mm
Hitri pomiki	X = 6 m/min / Z = 8 m/min
Orodni revolver	8 položajev – orodja 20x20 mm
Natančnost pozicioniranja	±0,01 mm
Pomik konjička	140 mm (Ø 55 mm, MK4)
Glavni motor	5,5 kW
CNC krmiljenje	Siemens 808D Napredno
Dimenzije stroja	3100 × 1510 × 1950 mm
Teža	pribl. 1960 kg

---

Vsebina paketa:

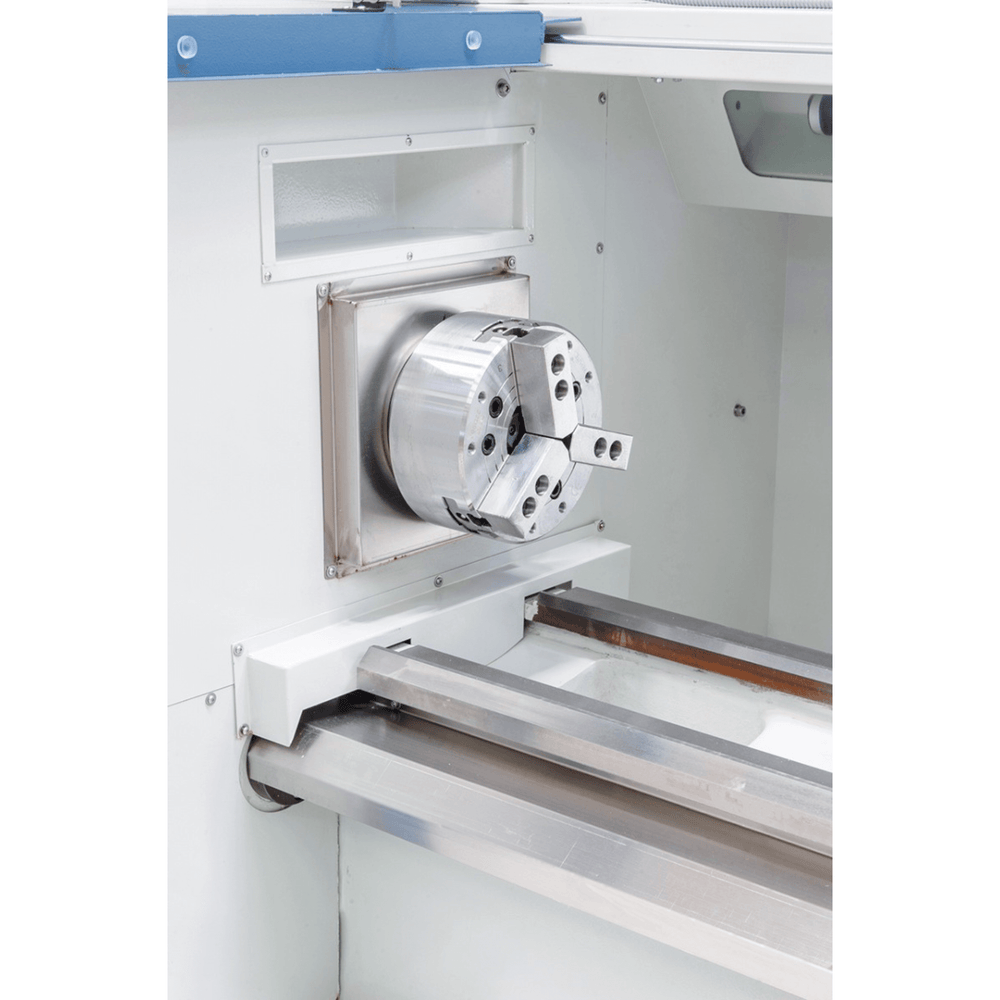

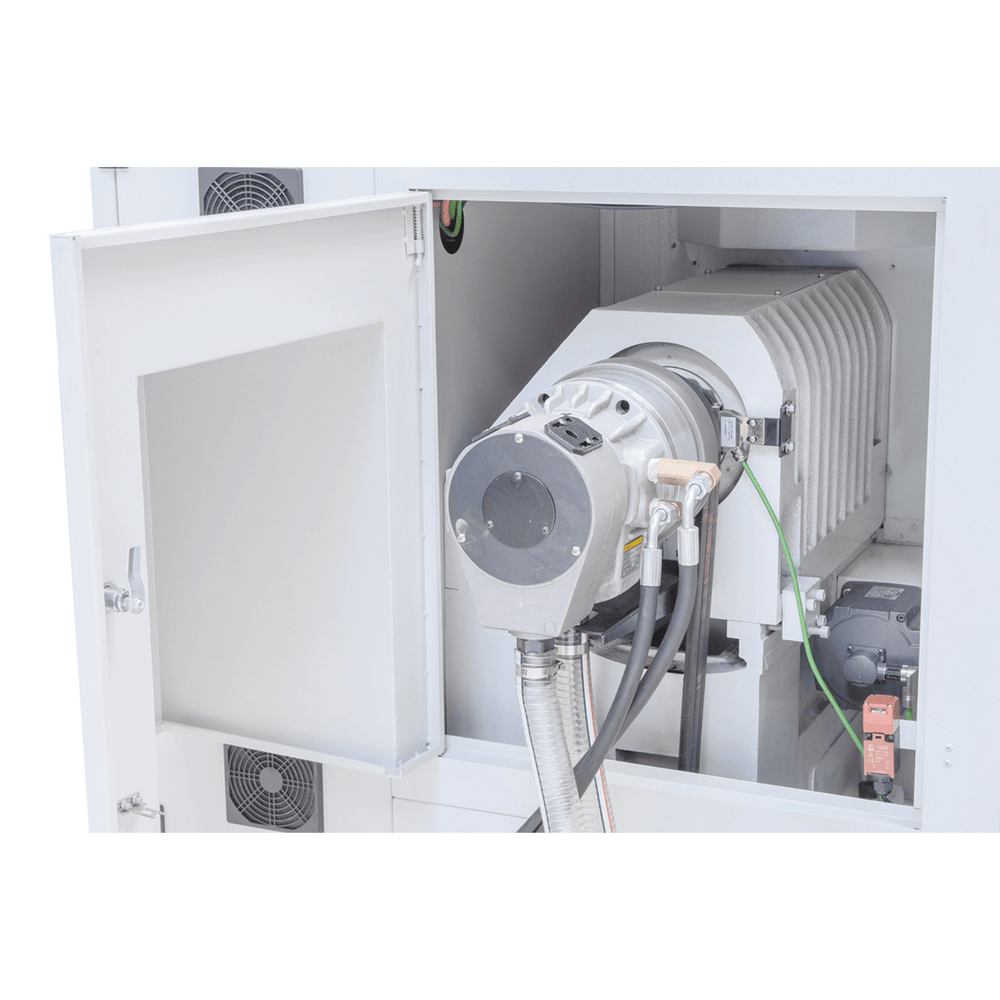

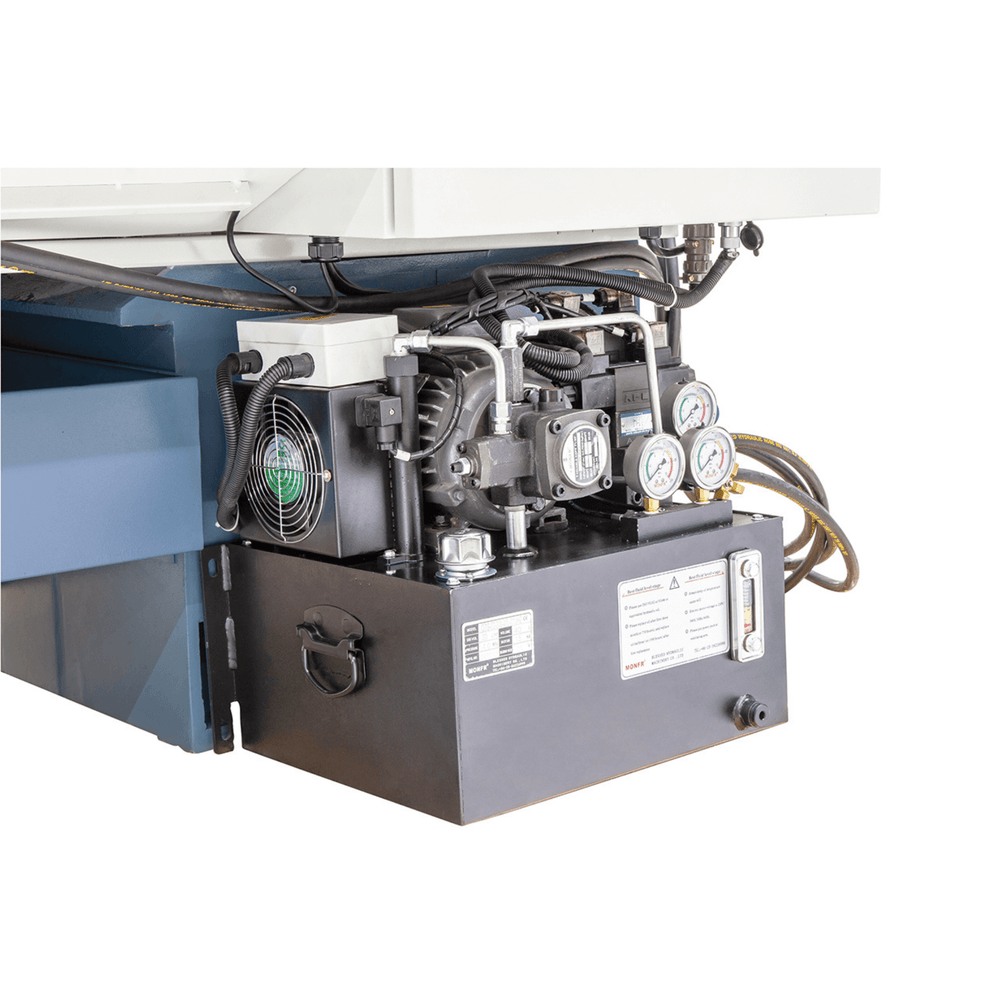

• Hidravlična samocentrirajoča vpenjalna glava Ø 200 mm s krmilno enoto

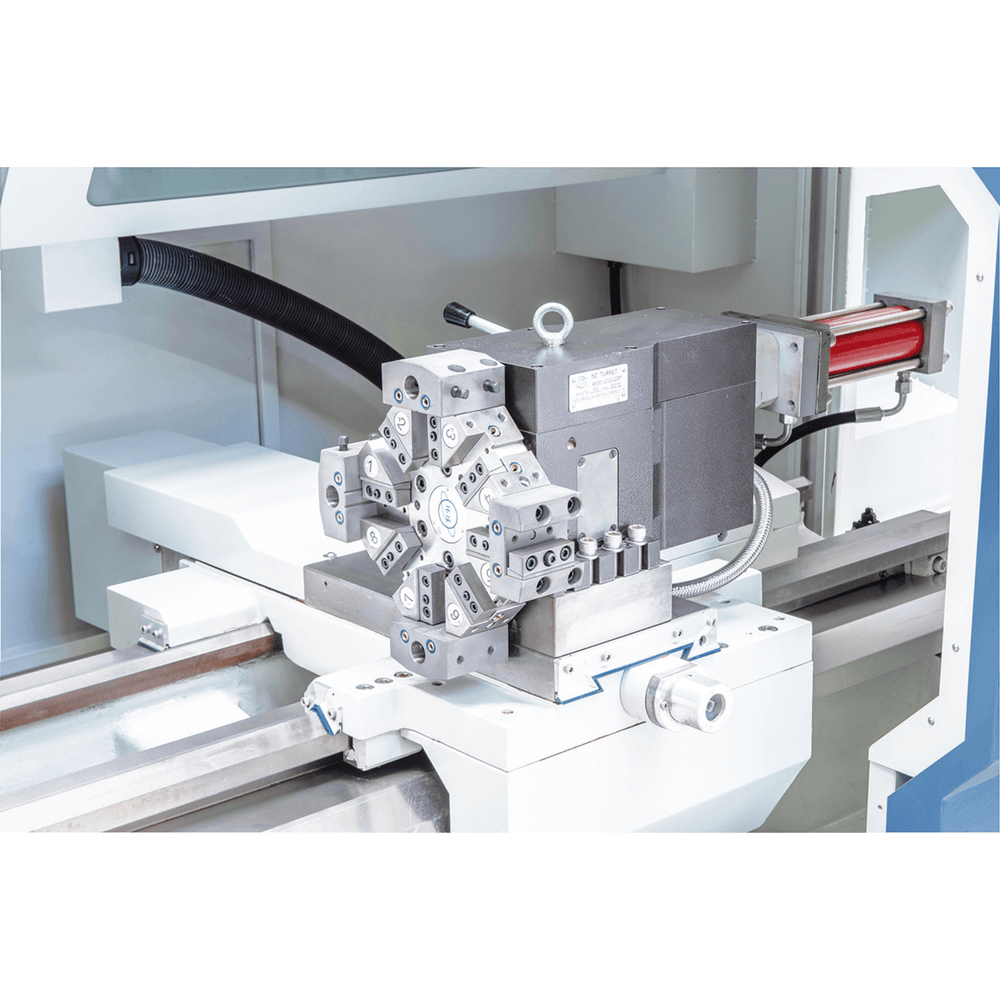

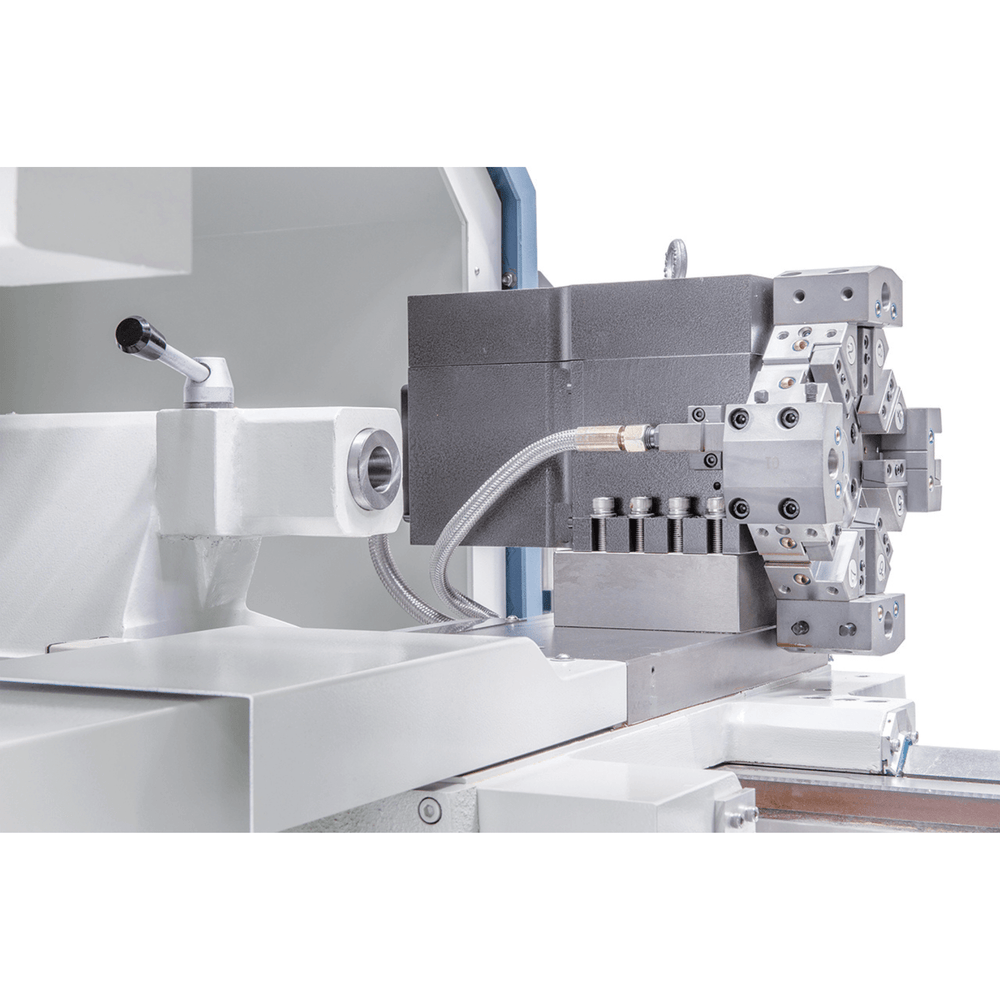

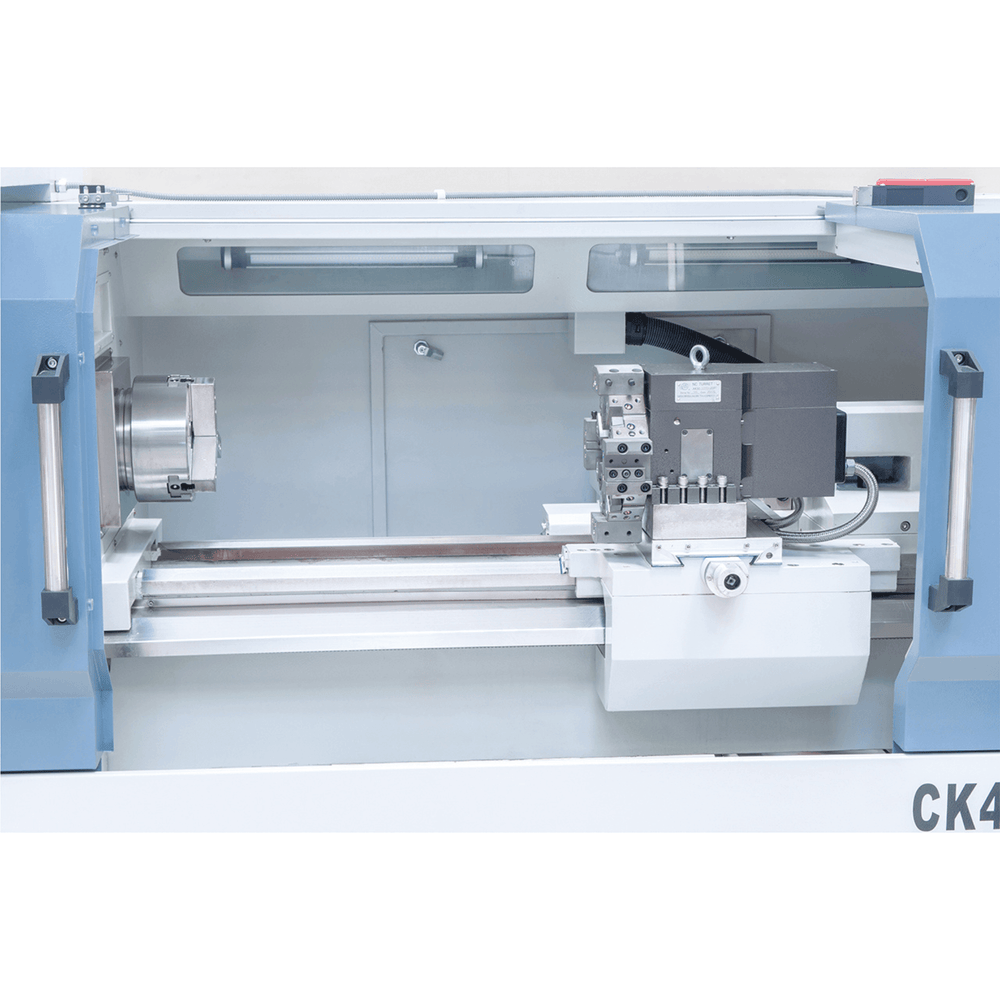

• 8-mestni avtomatski revolver
• 3 držala za orodje vključena

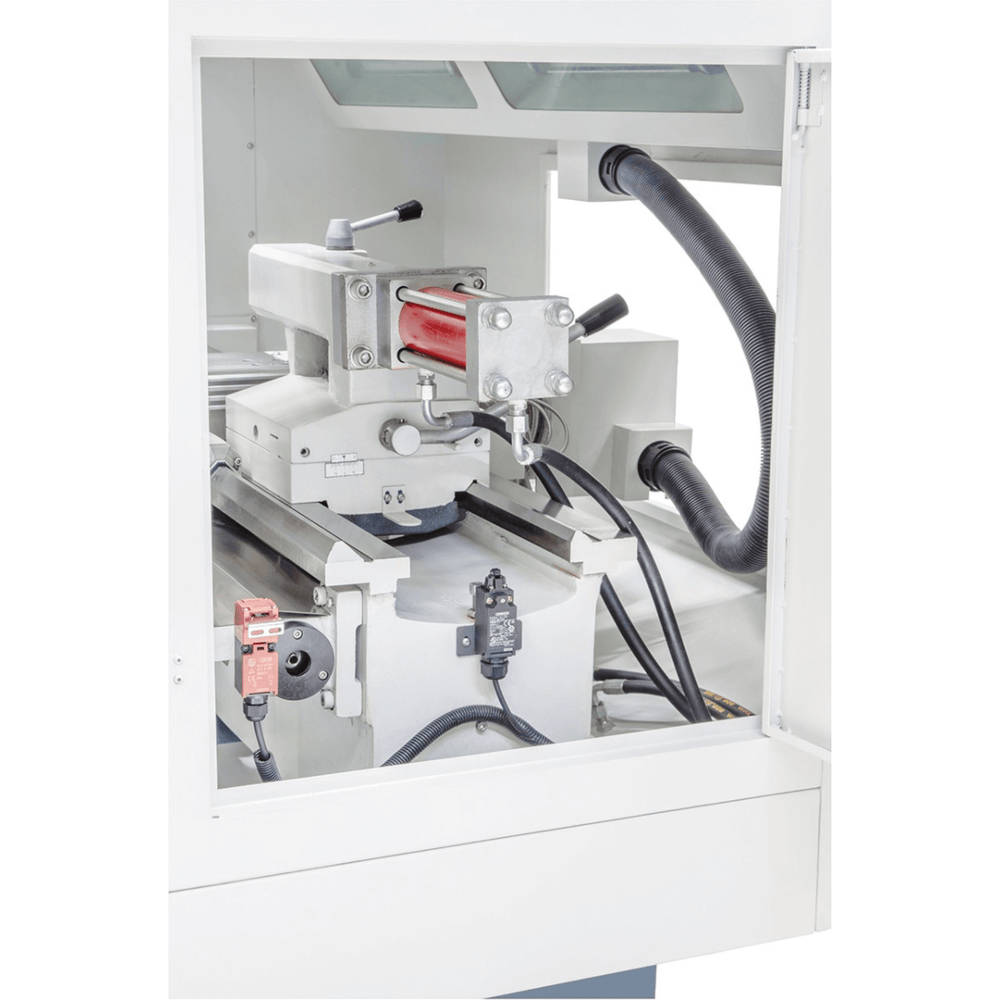

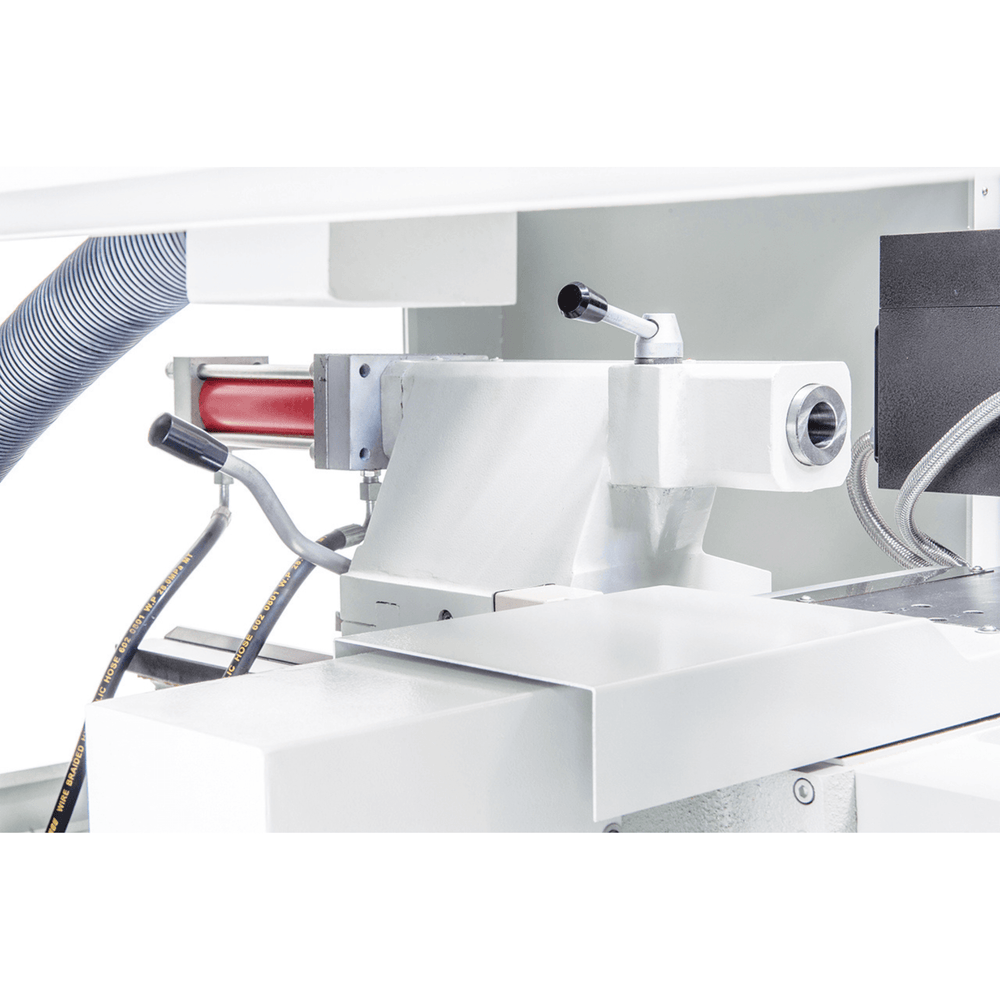

• Kontra s hidravlično nastavitvijo
• Siemens 808D Advanced CNC

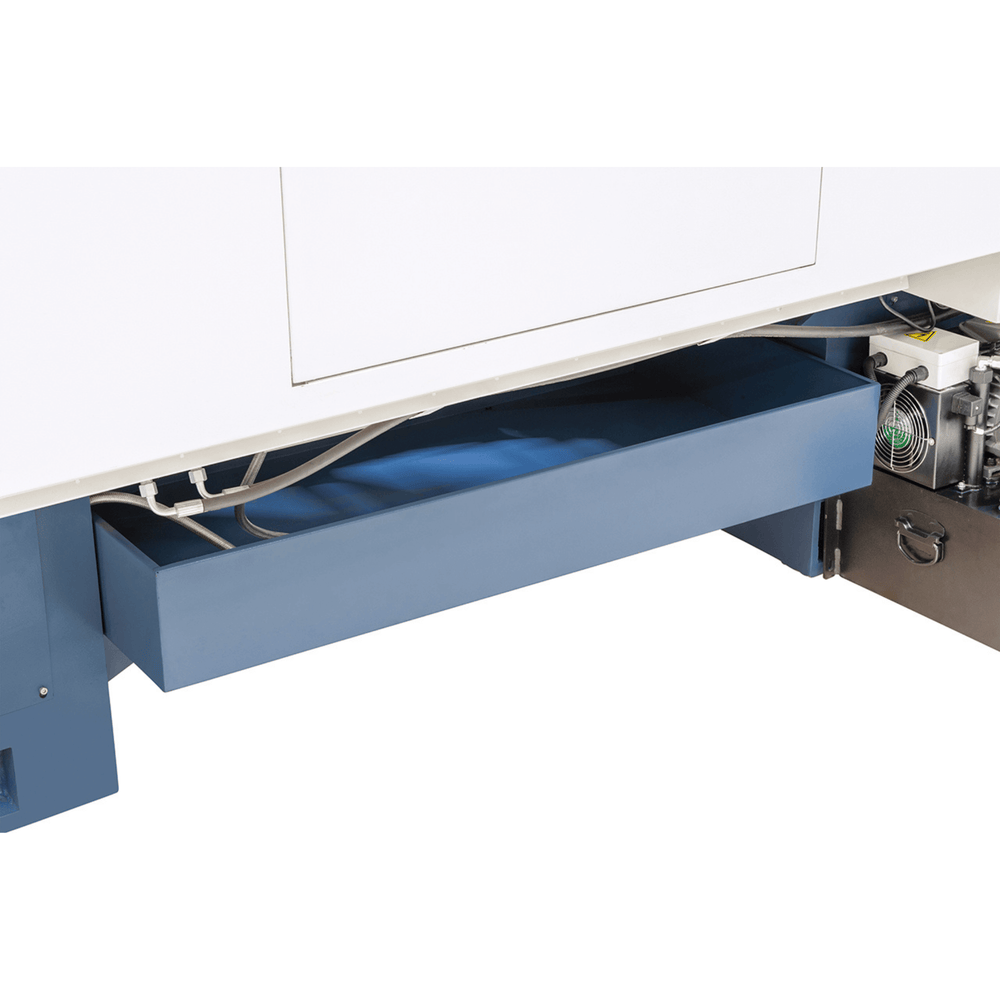

• Hladilna naprava
• LED-lučka stroja
• Vrtljiva kontra MT4

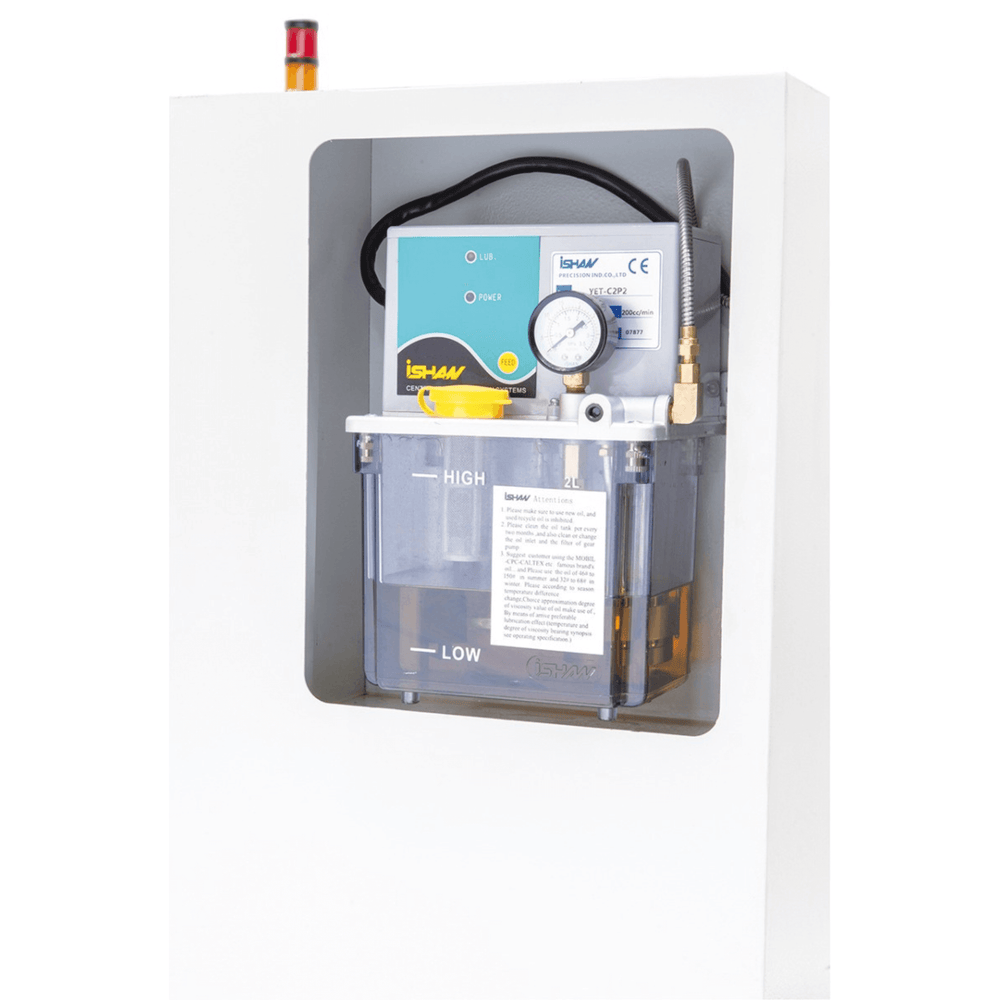

• Samodejno vzdolžno in prečno mazanje

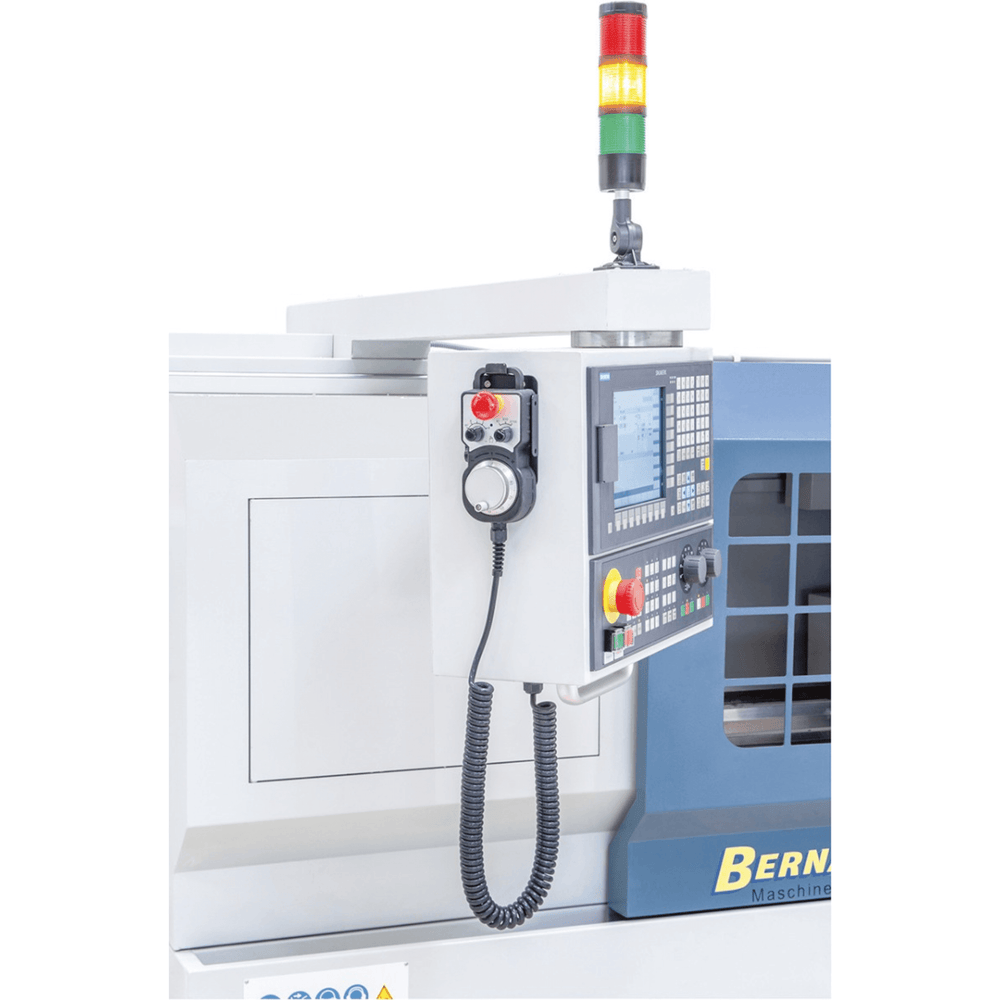

• Elektronsko ročno kolo
• Popoln zaščitni pokrov
• Komplet orodja

Logistika

Dostava v Bernardo: 5–9 delovnih dni (7 dni proti jugu). Originalni rezervni deli so na voljo z dostavo v 3–5 delovnih dneh. Podpora strankam je na voljo v italijanščini.

Pogosto zastavljena vprašanja

Kaj je krmilnik Siemens 808D Advanced in kaj počne?

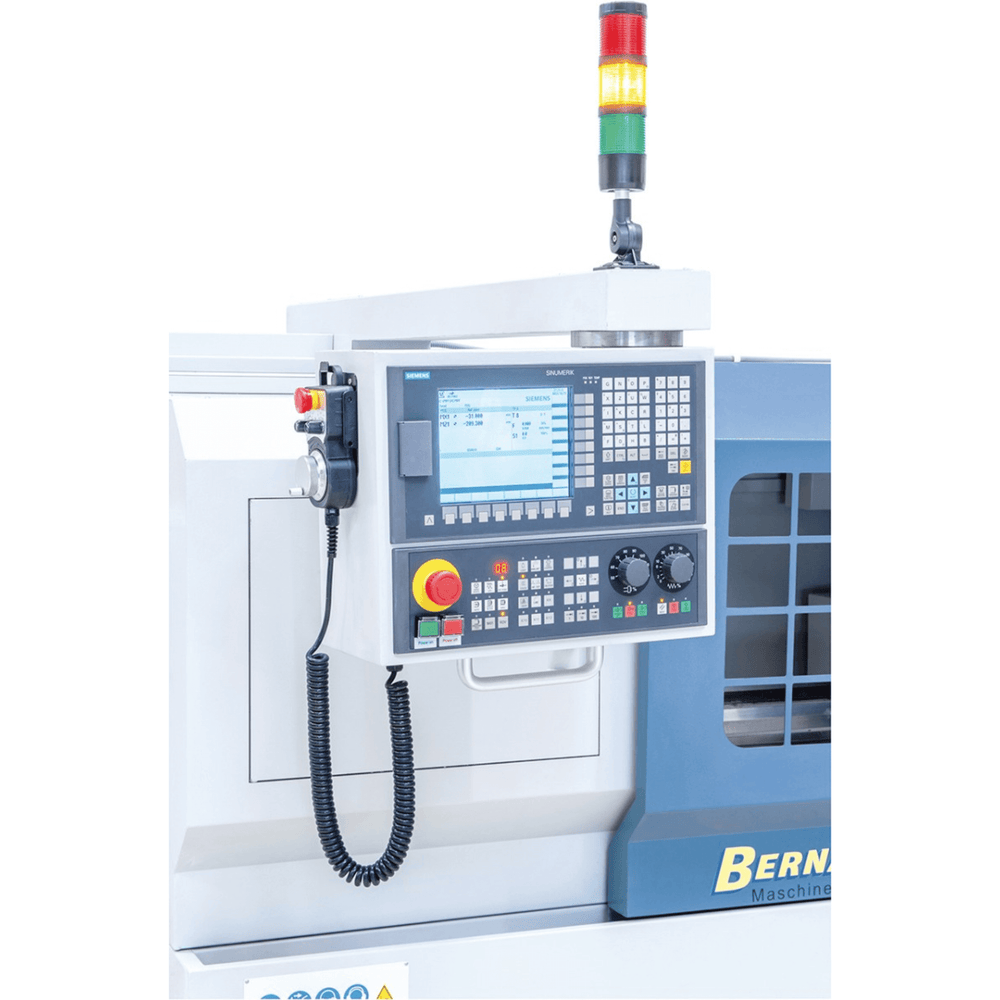

Siemens 808D Advanced je numerični krmilnik (CNC), nameščen na stružnicah CK Bernardo. Omogoča programiranje avtomatskih obdelovalnih ciklov v kodi ISO/DIN (G-koda), simulacijo poti orodja na zaslonu pred izvedbo, upravljanje do 16 shranjenih orodij in standardne cikle za struženje, navoje in vrtanje. Ergonomska tipkovnica in barvni zaslon omogočata dostop tudi začetnikom s CNC.

Kakšna je razlika med CK 320, CK 360 in CK 400?

Številka označuje višino središča (polmer obračanja): CK 320 → maks. Ø 320 mm (višina središča 160 mm), CK 360 → maks. Ø 360 mm (višina središča 180 mm), CK 400 → maks. Ø 400 mm (višina središča 200 mm). Razdalja med središči (500, 750, 1000 mm) označuje največjo dolžino obdelovanca. Izberite model glede na premer in največjo dolžino obdelovancev, ki jih želite obdelati.

Ali lahko CK uporablja operater z izkušnjami samo na ročnih stružnicah?

Da, s krivuljo učenja 2–4 ​​tedne. Siemens 808D Advanced je zasnovan za prehod z ročnih stružnic na CNC: ima način »MDI« (ročni vnos podatkov), ki omogoča izvajanje posameznih operacij kot na ročni stružnici, pogovorno programiranje pa vodi operaterja skozi ustvarjanje programa, ne da bi se moral učiti G-kode od začetka.

Ali so na voljo deli in servis?

Originalni deli so na voljo z dostavo v 3–5 delovnih dneh. Na voljo je podpora strankam v Italiji.

Koliko prostora potrebujem v delavnici?

Stručnice CK so stacionarni delavniški stroji. Pred in za strojem predvidite prostor za rokovanje z obdelovanci, ki je enak dolžini med središči, plus 80 cm na vsaki strani. Za stroje nad 500 kg se za opremo za razkladanje obrnite na Krollit.
