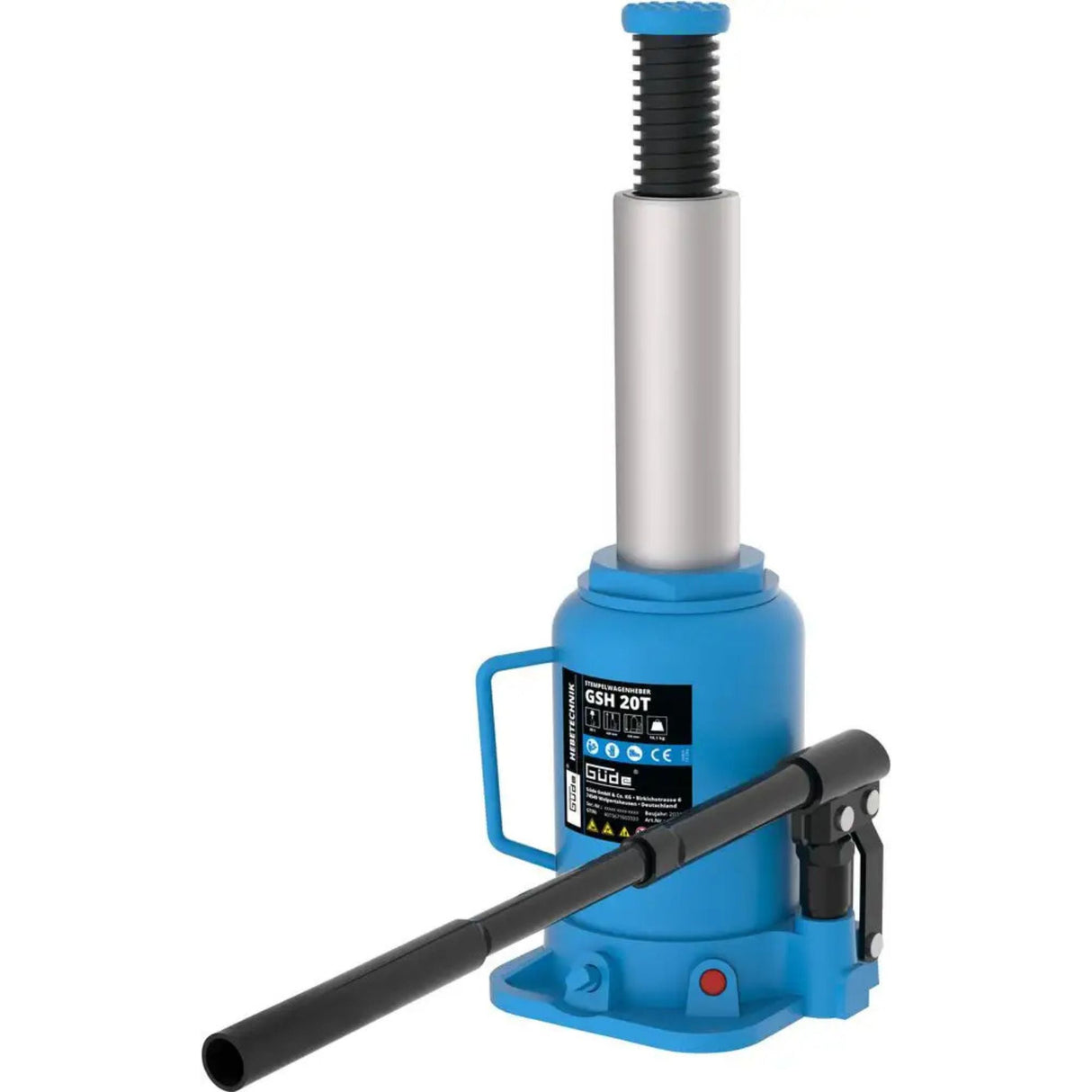

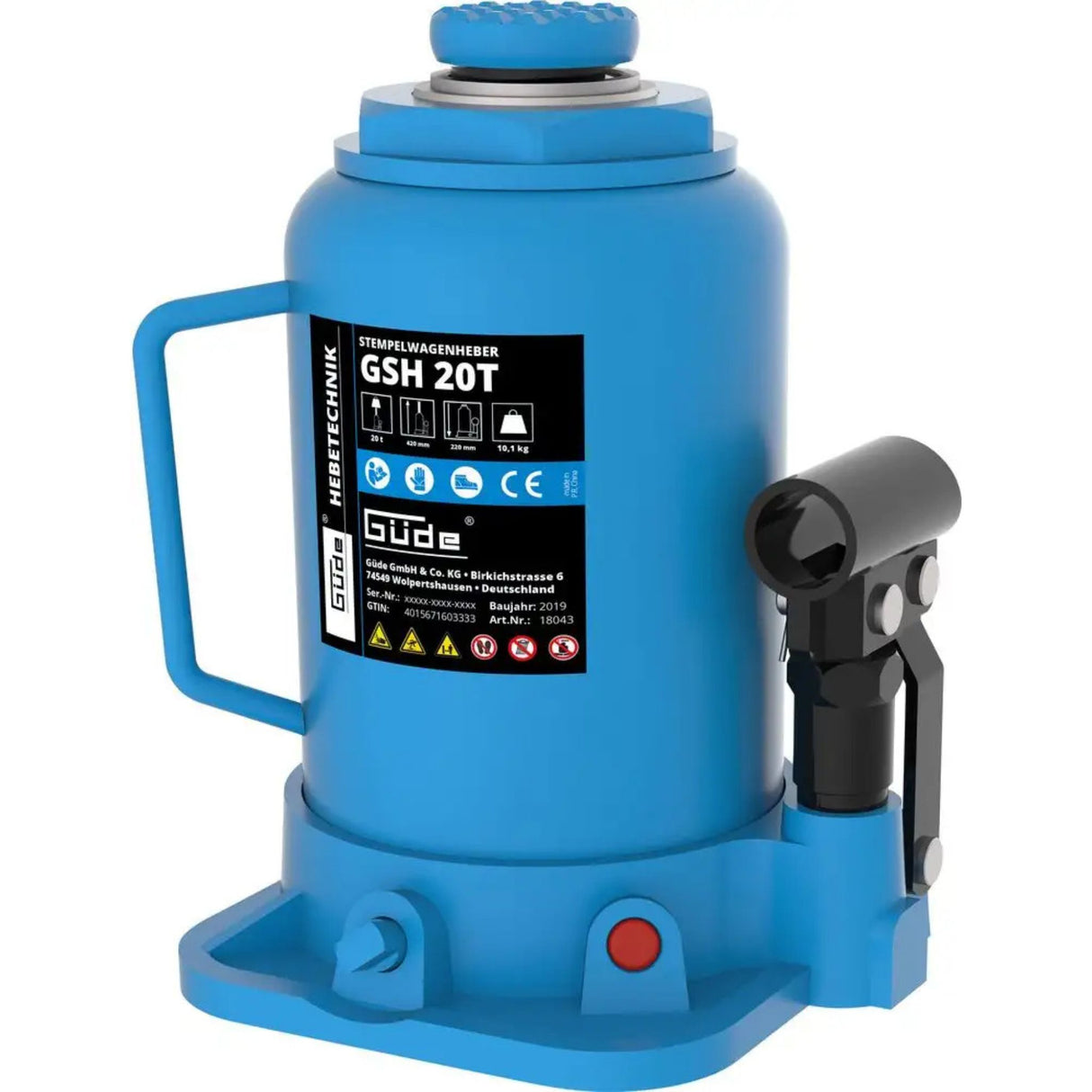

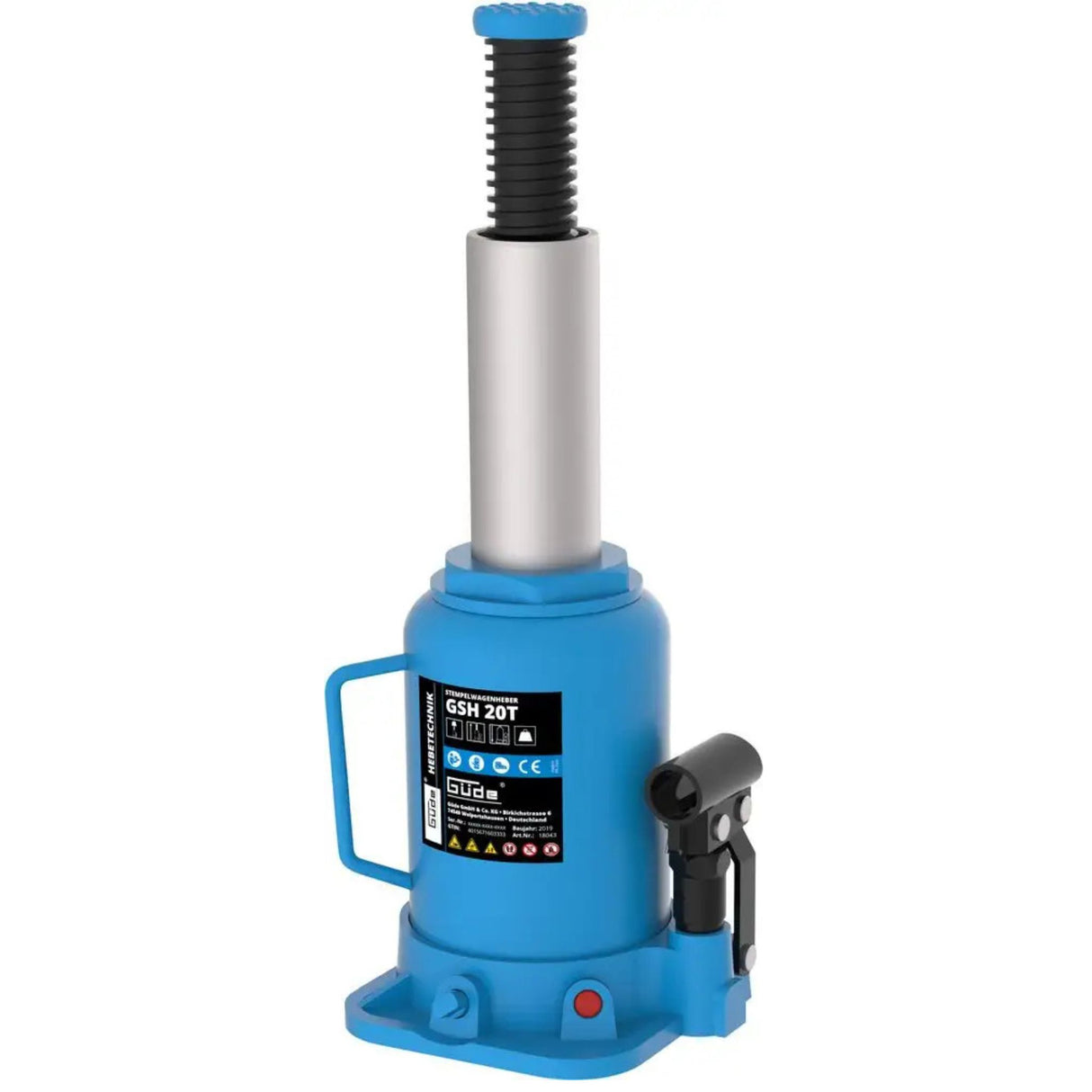

Dvigalka za steklenice Güde GSH-20T – 20 ton, dvig 190 mm, 10,1 kg
Dvigalka za steklenice Güde GSH-20T je vrhunec linije dvigal za steklenice Güde. Z dvakrat večjo nosilnostjo kot GSH-10T je idealno orodje za industrijska dvigovanja, kjer 10 ton ni dovolj.
Popolna primerjava linij (2T → 20T):
| Parameter |
GSH-2T |
GSH-5T |
GSH-10T |
GSH-20T |
| Nosilnost |
2 T |
5 T |
10 T |
20 T |
| Dvig |
110 mm |
170 mm |
180 mm |
190 mm |
| Največja višina |
260 mm |
355 mm |
375 mm |
407 mm |
| Teža |
2,3 kg |
4,1 kg |
5,7 kg |
10,1 kg |
| Osnovna |
100×95 |
110×100 |
120×110 |
155×145 |
| Ciljna |
Delavnica |
Gradbišče |
Industrija |
Ekstremna industrija |
Največji dvig (190 mm) vam omogoča doseganje znatnih delovnih višin. Masivna osnova (155 × 145 mm) je 2,4-krat večja od GSH-2T, kar porazdeli obremenitev po maksimalni površini za absolutno stabilnost na neravnem, mehkem ali nepripravljenem terenu.
Mehanika za ekstremne razmere:
-
Hidravlični cilinder, testiran po standardu GS – Za ultra intenzivne cikle (3000+ ciklov/leto brez degradacije). Testiran s strani TÜV za neprekinjeno delovanje 24 ur na dan, 7 dni v tednu.
-
Masivna noga iz specializirane litine. – Osnova 155 × 145 mm z globokim sidranjem, prenese zelo mehak teren (blato, pesek).
-
Ultra robustna črpalka z ergonomsko ročico. – Minimalen napor tudi pri 20 tonah. Gladko in natančno upravljanje
-
Maksimalno utorjena batna plošča – Velika površina za enakomerno porazdelitev obremenitve in zmanjšanje obrabe
Kdo se odloči za to:
-
Industrijska gradbišča in težka javna dela – Dvigovanje masivnih kovinskih nosilcev (jekleni stebri, nosilci H 1000+), težkih armiranobetonskih montažnih konstrukcij, konstrukcijskih elementov med montažo stavb
-
Težka industrija: jeklarne, valjarne, livarne – Dvigovanje kalupov, surovcev, masivnih komponent med vzdrževanjem in spremembami proizvodnega cikla
-
Logistična podjetja in pristanišča – Dvigovanje delno poškodovanih kontejnerjev, nenormalnih tovorov, pristaniške opreme do 20 ton
-
Vzdrževanje pomorstva in ladjedelnice – Dvigovanje ladijskih motorjev, turbin, ladijskih komponent med vzdrževanjem suhega doka
Kdo se odloči za to v Italiji
Velika težka gradbišča in infrastrukturna mesta – Za dvigovanje masivnih jeklenih nosilcev, težkih armiranobetonskih montažnih konstrukcij in ogromnih gradbenih strojev (začasni žerjavi, industrijski kompresorji). GSH-20T z osnovo 155 x 145 mm je minimalni standard.
Jeklarska in metalurška industrija, težko strojništvo in livarne – Za vzdrževanje kalupov, surovcev in masivnih komponent med spremembami proizvodnega cikla GSH-20T podpira neprekinjeno delovanje z intenzivnimi cikli. Certifikat GS zagotavlja skladnost s standardi INAIL in evropskimi standardi.
Pristaniška logistična podjetja in pristanišča – Za dvigovanje delno poškodovanih kontejnerjev, nenormalnih tovorov in pristaniške opreme do 20 ton GSH-20T zagotavlja absolutno zanesljivost. Dvig 190 mm omogoča dostop do dvignjenih delovnih površin.
Poprodajna podpora in združljivost dodatne opreme
Krollit dobavlja originalne nadomestne dele Güde za model dvigalke GSH-20T:
- Nadomestni hidravlični valj (v primeru notranje poškodbe zaradi ponavljajoče se preobremenitve)
- Specifično hidravlično olje za industrijske dvigalke (1-10 litrov, priporočljivo vsaki 1-2 leti)
- Specializirana noga (masivna zamenjava) (v primeru poškodbe podnožja)
- Maksimalna nadomestna batna plošča (v primeru obrabe kontaktne površine)
- Popolna nadomestna črpalka (redko potrebna, življenjska doba več kot 10 let)
- Italijanski priročnik in tehnični list na voljo v formatu PDF
Za koga je primerna dvigalka Güde? GSH-20T
| Profil |
Primerno? |
Razlog |
| Delavnica / majhno gradbišče |
Ni primerno |
Nosilnost 20 ton je pretirana. Visoka cena. Za težka gradbišča je GSH-10T optimalna rešitev. Tehta 10,1 kg in zahteva dve osebi. |
| Težka industrija / veliko gradbišče |
Idealno |
Nosilnost 20 ton s certifikatom GS pokriva vse potrebe po dvigovanju ultra težkih bremen. Dvig 190 mm omogoča dostop do dvignjenih delovnih površin. Podstavek 155 x 145 mm zagotavlja stabilnost na težkem terenu.
|
| Mednarodna pristanišča/logistika |
Idealno |
Za delno poškodovane kontejnerje in nenormalne obremenitve do 20 ton GSH-20T zagotavlja varnostno rezervo. Težki dnevni cikli (100+ vlekov/dan) ne poškodujejo cilindra.
|
Ni primerno za: Občasne operacije; pogost transport (teža 10,1 kg zahteva dve osebi); izjemno mehka tla preko meje (podnožje ima še vedno fizične omejitve).

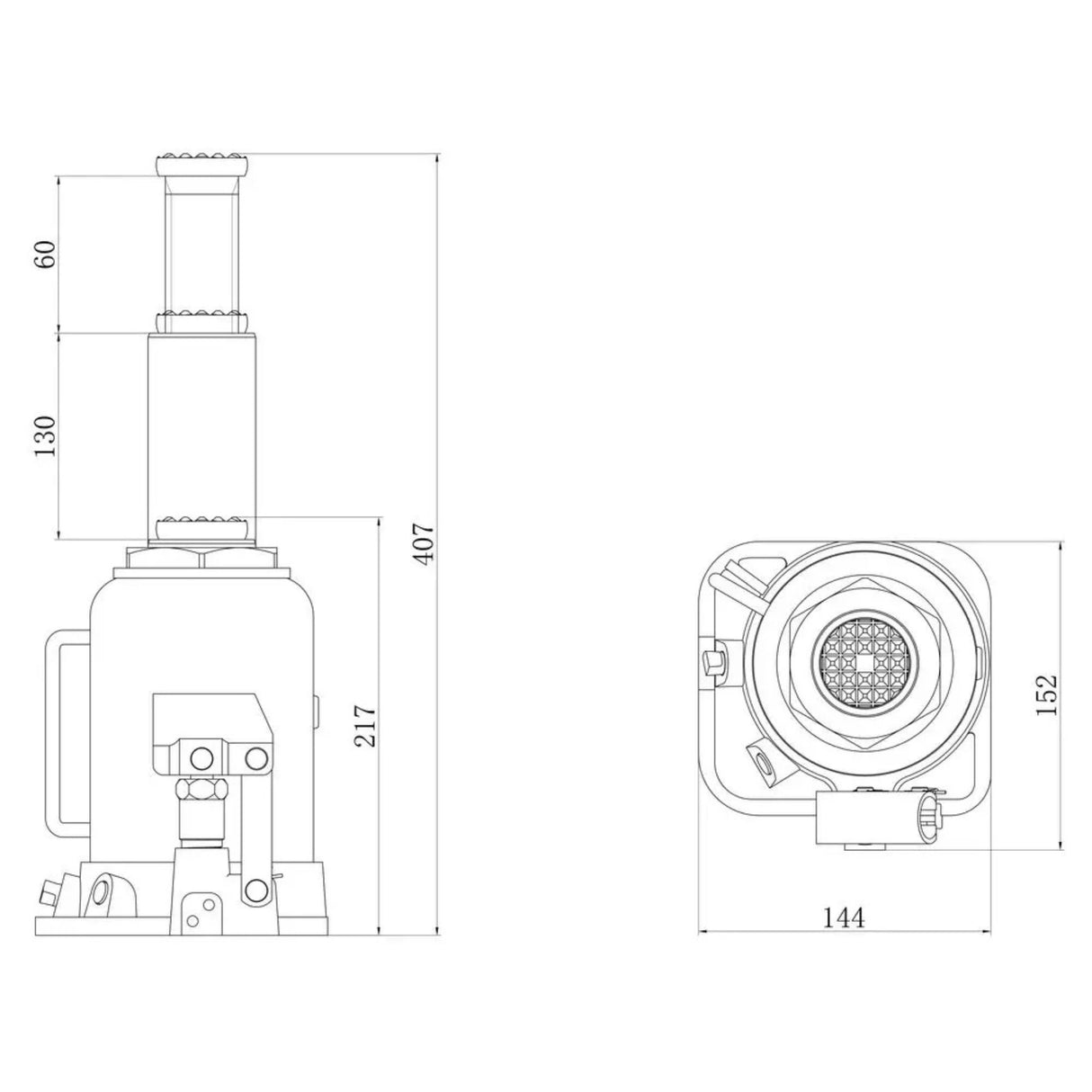

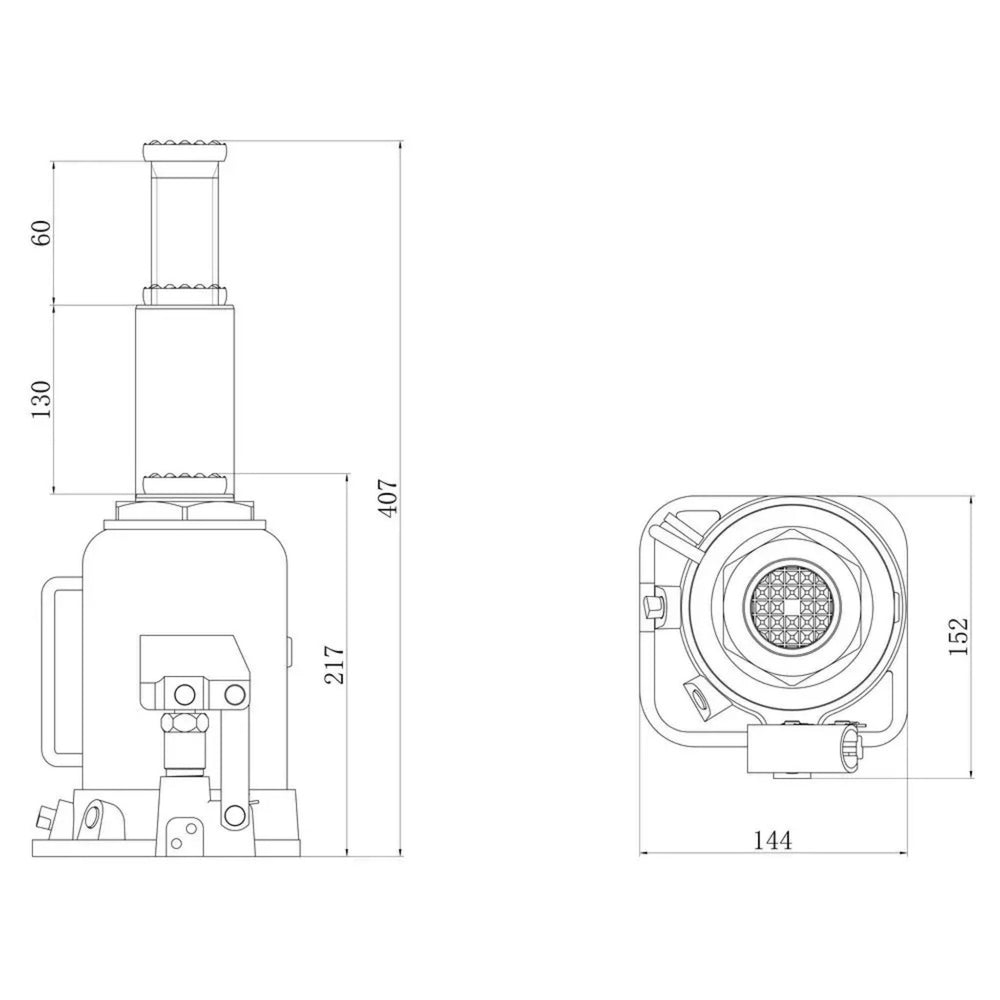

Tehnične specifikacije
Delovna zmogljivost in dimenzije
| Največja nosilnost |
20 ton (20.000 kg) |
| Najmanjša višina (zaprto) |
217 mm |
| Največja višina (odprto) |
407 mm |
| Dvig (učinkovit hod) |
190 mm |
| Osnova (dolžina × globina) |
155 × 145 mm |
Cilinder in hidravlika
| Tip cilindra |
Jekleni hidravlični cilinder v obliki steklenice, s certifikatom TÜV za ultra intenzivne cikle |
| Osnovna noga |
Masivna noga iz specializirane litine za absolutno stabilnost na mehkih tleh |
| Batna plošča |
Rebrasta, maksimalna za maksimalno porazdelitev obremenitve in zmanjšano obrabo |
| Črpalka |
Ultra robustna integrirana 3-smerna črpalka, ergonomska krmilna ročica Masiven |
| Varnostni ventil |
Vgrajen, preprečuje nenamerno preobremenitev tudi pri maksimalnem tlaku |
| Vrsta olja |
Industrijsko hidravlično olje (priporočeno H ISO VG 46, prostornina 1-10 litrov) |
| Fina nastavitev |
Ločeno vreteno za fino nastavitev višine med natančnim delovanjem |
Konstrukcija
| Material ohišja |
Jeklo, podnožje iz specializirane litine Trdna |
| Zaključna obdelava |
Protikorozijska barva, odporna na industrijska okolja |
| Certifikat |
GS-testirano (nemški TÜV), skladno z EN 1494, INAIL za več kot 3000 ciklov/leto |
| Ročaj za prenašanje |
Ne (teža 10,1 kg, za rokovanje sta potrebni dve osebi) |
Dimenzije in teža
| Dolžina × Globina × Višina (zaprto) |
155 × 145 × 217 mm |
| Neto teža |
10,1 kg |
| Bruto teža (z embalažo) |
10,5 kg |
Skladnost
- CE – Direktiva o strojih 2006/42/ES
- GS-geprüft – Nemški certifikat TÜV za ultra intenzivne cikle in industrijsko zanesljivost
- Skladno z EN 1494 (hidravlične dvigalke za dvigovanje)
- Skladno z INAIL za neprekinjeno industrijsko uporabo v Italiji
Standard za opremo
- Dvigalka za steklenice GSH-20T Komplet
- GS-preizkušen jekleni hidravlični cilinder
- Masivna specializirana noga iz litega železa
- Ultra robustna integrirana vzvodna črpalka
- Maksimalno rebrasta batna plošča
- Integriran varnostni ventil
- Priročnik v nemščini
- Tehnični list
- GS certifikat vključen
Dodatna oprema
Krollit dobavlja po naročilu (dobavni rok 5-7 delovnih dni):
- Industrijsko hidravlično olje za dvigalke (1-10-litrska steklenica)
- Celoten nadomestni cilinder (v primeru notranje poškodbe zaradi ultra intenzivnih ciklov)
- Nadomestna specializirana noga za težka dela
- Maksimalno nadomestna batna plošča
- Ultra robustna integrirana nadomestna črpalka
- Priročnik v italijanščini (prevedeno)
- Komplet za industrijsko vzdrževanje 24/7 (olje + mesečni pregled)
- Strukturna podpora za trajno pritrditev na težkih gradbiščih
Pogosto zastavljena vprašanja
Kakšna je največja obremenitev GSH-20T?
20 ton (20.000 kg). Ne prekoračite te obremenitve, da preprečite poškodbe varnostnega ventila in hidravličnega cilindra, tudi pri izjemno intenzivnih ciklih. Za standardne industrijske obremenitve do 18 ton zagotavlja GSH-20T varnostno rezervo (minimalni faktor 1,1).
Kako se GSH-20T razlikuje od GSH-10T?
Dvojna nosilnost (20 v primerjavi z 10 tonami), večji dvig (190 v primerjavi s 180 mm), večja največja višina (407 v primerjavi s 375 mm), dvojna teža (10,1 v primerjavi s 5,7 kg) in širša osnova (155 x 145 v primerjavi s 120 x 110 mm). GSH-20T je certificiran za več kot 3000 ciklov/leto; GSH-10T za več kot 1000 ciklov/leto.
Hitra primerjava:
- GSH-10T: 10T, 180 mm, 5,7 kg, težka industrija
- GSH-20T: 20T, 190 mm, 10,1 kg, zelo težka industrija
Ali je teža 10,1 kg obvladljiva?
Ni za eno osebo. Za varno rokovanje sta potrebni dve osebi. Na gradbiščih/v industriji je priporočljivo, da GSH-20T pritrdite na trajno osnovno ploščo in ga premikate s transportnim vozičkom ali pomožnim žerjavom. Za občasno uporabo je GSH-10T bolj praktičen.
Ali je certifikat GS za več kot 3000 ciklov preverljiv?
Da. Nemški certifikat GS-geprüft (TÜV) potrjuje, da hidravlični cilinder ohrani nazivno zmogljivost po najmanj 100.000 ciklih brez degradacije. Za industrijsko uporabo z težkimi delovnimi cikli (100–200+ vlekov/dan) ima cilinder minimalno življenjsko dobo 10–15 let.
Kakšen je najvišji notranji tlak?
Proizvajalec tega ne navaja. Običajno 20-tonske dvigalke delujejo pri 250–300 barih. Vgrajen varnostni ventil samodejno omeji tlak tudi pri izjemno težkih delovnih ciklih. Ne posegajte v ventil; ima certifikat TÜV.
Ali je 190 mm dvig zadosten za industrijsko delo?
Da. Z 190 mm dvigom (od 217 mm do 407 mm višine) dvigalka namesti tovor na delovno višino za vzdrževanje in industrijsko montažo. Za dodatna dvigovanja uporabite lesene bloke pod dvigalko, ko dosežete največjo obremenitev.
Ali lahko GSH-20T ostane pod obremenitvijo več dni?
Ne. Zasnovana je za začasno dvigovanje (ure, ne dneve). Za bremena, ki morajo ostati dvignjena, uporabite fiksne opore (masivne lesene bloke, industrijske podpore, certificirane kovinske konstrukcije), da dvigalko popolnoma razbremenite.
Ali je GSH-20T primeren za težko nadzorovano rušenje?
Da, za zelo težke elemente. Za stabilizacijo masivnih kovinskih nosilcev, ogromnih konstrukcijskih stebrov in montažnih elementov med težko nadzorovanim rušenjem ponuja GSH-20T neprekosljivo zmogljivost. Priporočljivo je, da delo zaupate certificiranim operaterjem z izkušnjami na področju industrijskega rušenja.
