Hidravlične profilne škarje Bernardo HPS 90 ponujajo prebijalno silo 90 ton, zmogljivost vrtanja Ø 30 mm na debelino 20 mm (razširljivo na Ø 50 mm z dodatki), rezanje ploščatega jekla do 20 × 330 mm, 90° kotnih profilov 140 × 140 × 12 mm, okroglih palic Ø 50 mm in kvadratnih palic 50 × 50 mm, motor z močjo 5,5 kW, 6 hodov/min. Vgrajena zarezovalna postaja do 20 mm. Teža 2500 kg. Izdelano v Avstriji, v Italiji distribuira Krollit kot uradni distributer Bernarda od leta 2007.
-
Sila prebijanja: 90 ton
-
Standardno vrtanje: Ø 30 mm na debelino 20 mm
-
Rezanje jeklene plošče: 20 × 330 mm
-
Rezanje kotnih profilov (90°): 140 × 140 × 12 mm
-
Delovne postaje: Vrtanje, rezanje plošč, rezanje profilov, rezanje palic, zarezovanje
-
Motor: 5,5 kW – 400 V trifazni
-
Teža: 2.500 kg
Kdo uporablja HPS 90 in zakaj
Bernardo HPS 90 so težke industrijske večnamenske hidravlične škarje v seriji HPS. Z 90 tonami prebijalne sile in zmogljivostjo vrtanja premera 30 mm in debeline 20 mm pokrivajo dela, ki jih HPS 60 ne more obvladati. Pet delovnih postaj (vrtanje, ravno rezanje, rezanje profilov, rezanje palic, zarezovanje) je zasnovanih za dnevne industrijske cikle na težkem konstrukcijskem jeklu. Konstrukcijska teža 2500 kg zagotavlja stabilnost, potrebno za delovanje na kotnih profilih do 140 × 140 × 12 mm in palicah do premera 50 mm. V delavnicah strank Krollit izberejo industrijske delavnice za izdelavo kovin, delavnice za gradnjo jeklenih konstrukcij, podjetja za montažo kovin in livarne z lastnimi oddelki za izdelavo kovin.
Njegovo mesto v seriji Bernardo
V seriji HPS je HPS 90 industrijski model: nad HPS 60 (60 ton, standardna obdelava) in HPS 45 (45 ton, začetni model). Razlika s HPS 60 ni le v tonaži (90 v primerjavi s 60), temveč tudi v celotni velikosti: močnejši motor (5,5 v primerjavi s 4 kW), večja teža (2500 v primerjavi s 1600 kg), večja zmogljivost na vseh postajah. Hitrost 6 hodov/min (v primerjavi z 8 pri HPS 60) odraža dimenzioniranje za večje debeline: vsak hod zahteva več hidravlične energije. Za delavnice z industrijskim obsegom in potrebo po rednem vrtanju lukenj premera 20 mm je HPS 90 prava izbira; HPS 60 bi bil premajhen in bi se v teh pogojih hitro obrabil.
Logistika in podpora Krollit
Bernardo dostavi v 5–9 delovnih dneh (7 dni na jugu). Pri obremenitvi 2500 kg je za razkladanje potreben žerjav ali viličar z ustrezno nosilnostjo. Pred dostavo preverite dostop do delavnice in tla. Originalna nadomestna rezila, luknjači, matrice in dodatki Bernardo so na voljo na zalogi in se odpremijo v 3–5 delovnih dneh. Na voljo je podpora strankam v italijanščini.
Za koga je HPS 90?
| Profil |
Združljivost |
Razlog |
| Strastni hobist |
Ni navedeno |
Težak industrijski stroj. Stroški, teža (2500 kg) in velikost niso primerni za hobi uporabo.
|
| Majhno/srednje veliko tesarstvo (do 10 zaposlenih)
| Primerno
| Za standardno vsakodnevno uporabo zadostuje HPS 60. HPS 90 je upravičen le, če redno delate z debelinami nad 16 mm ali profili nad 125 × 125 × 12 mm.
|
| Industrijsko tesarstvo / proizvodnja jeklenih konstrukcij
| Priporočeno |
90 ton in zmogljivost vrtanja Ø 30 na 20 mm sta zasnovani za težka industrijska dela. Konstrukcija s težo 2500 kg obvladuje intenzivne cikle brez vibracij.
|
Ni primerno za: aplikacije z debelino vrtanja, ki presega 20 mm v standardnem načinu (upoštevajte namenske industrijske stiskalnice); visokohitrostna serijska proizvodnja z avtomatskim pozicioniranjem (upoštevajte CNC škarje); občasna obdelava majhnih delov (HPS 60 je bolj ekonomičen in pravilno dimenzioniran).

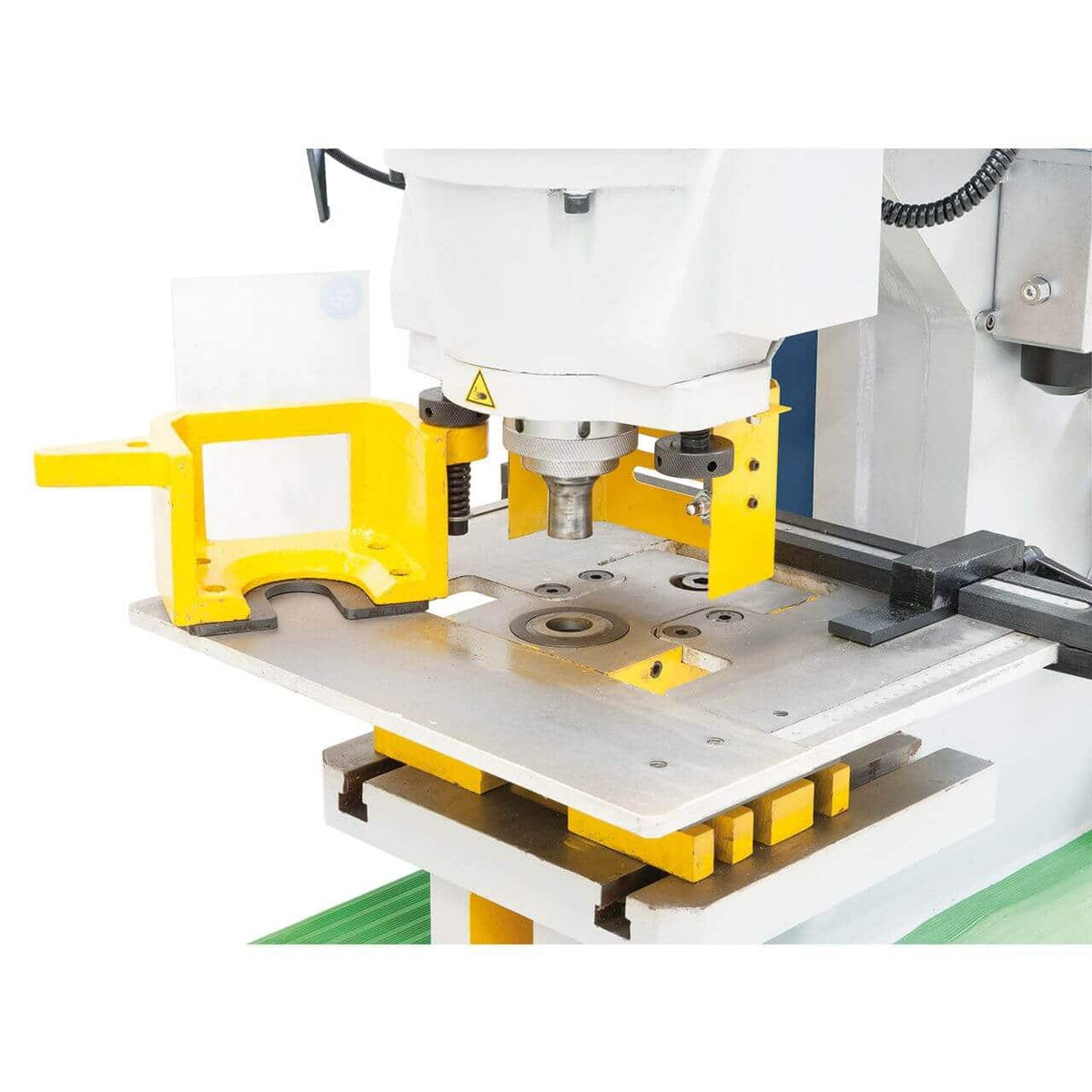

Zmogljivost prebijanja
| Specifikacija |
Vrednost |
| Sila prebijanja |
90 ton |
| Največja debelina vrtanja |
20 mm |
| Standardni premer luknje |
30 mm |
| Največji premer luknje (z dodatno opremo) |
50 mm |
| Hiter prebijanja |
80 mm |
| Hiterji/min (20 mm hod) |
6 cpm |
| Vrat Cwan |
355 mm |
Zmogljivost rezanja jekla za ravno površino
| Specifikacija |
Vrednost |
| Maks. jeklene plošče |
20 × 330 mm |
| Dolžina ravnega rezila |
485 mm |

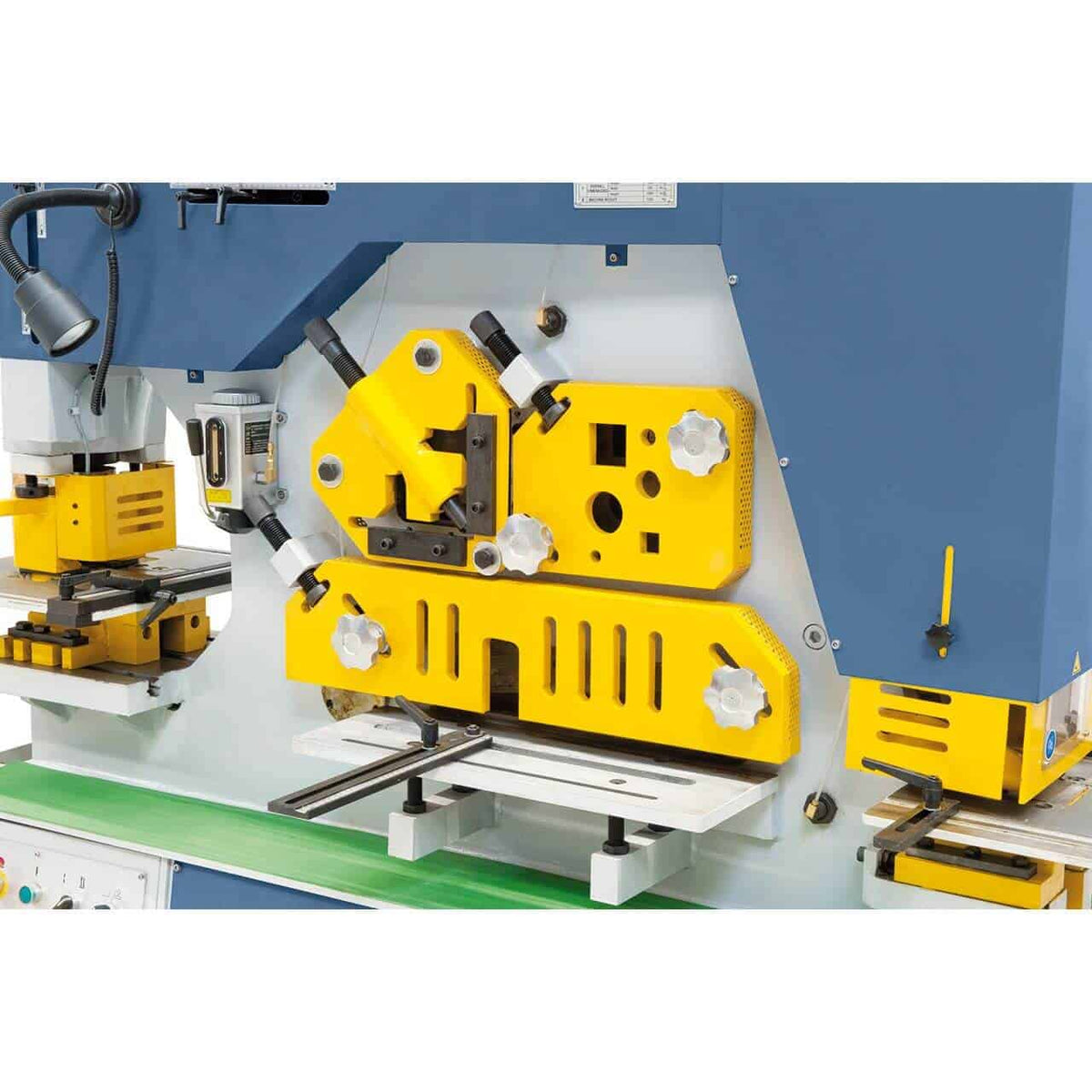

Zmogljivost rezanja kotnih profilov
| Določite |
Vrednost |
| 90° kotni profili |
140 × 140 × 12 mm |
| 45° kotni profili |
50 × 50 × 5 mm |
| U / I profili (neobvezno) |
160 × 60 × 6,5 mm / 160 × 86 × 6 mm |
| T-profili (neobvezno) |
140 × 140 × 12 mm / 70 × 70 × 10 mm |
Zmogljivost rezanja palic
| Določite |
Vrednost |
| Okrogle palice |
Ø 50 mm |
| Kvadratne palice |
50 × 50 mm |

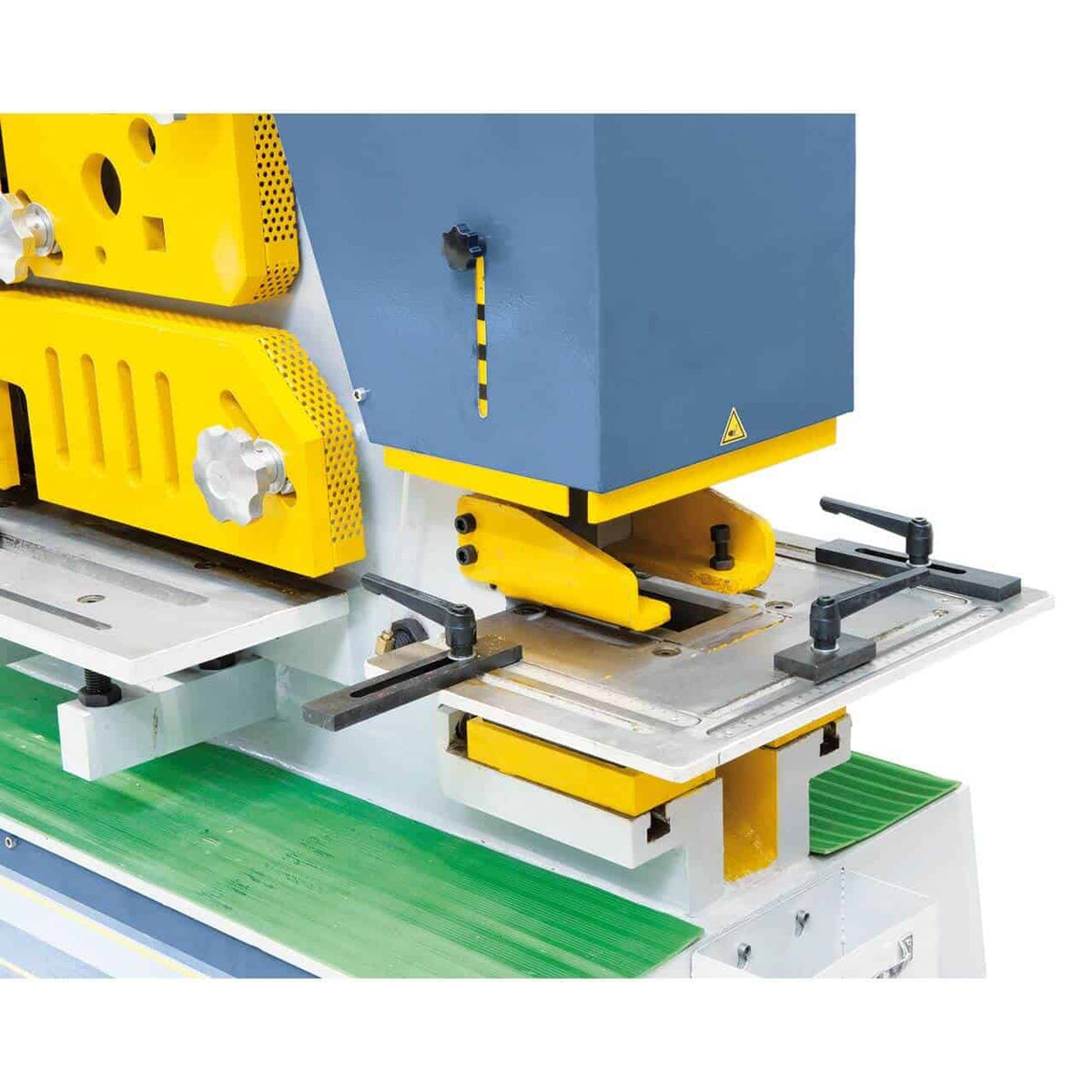

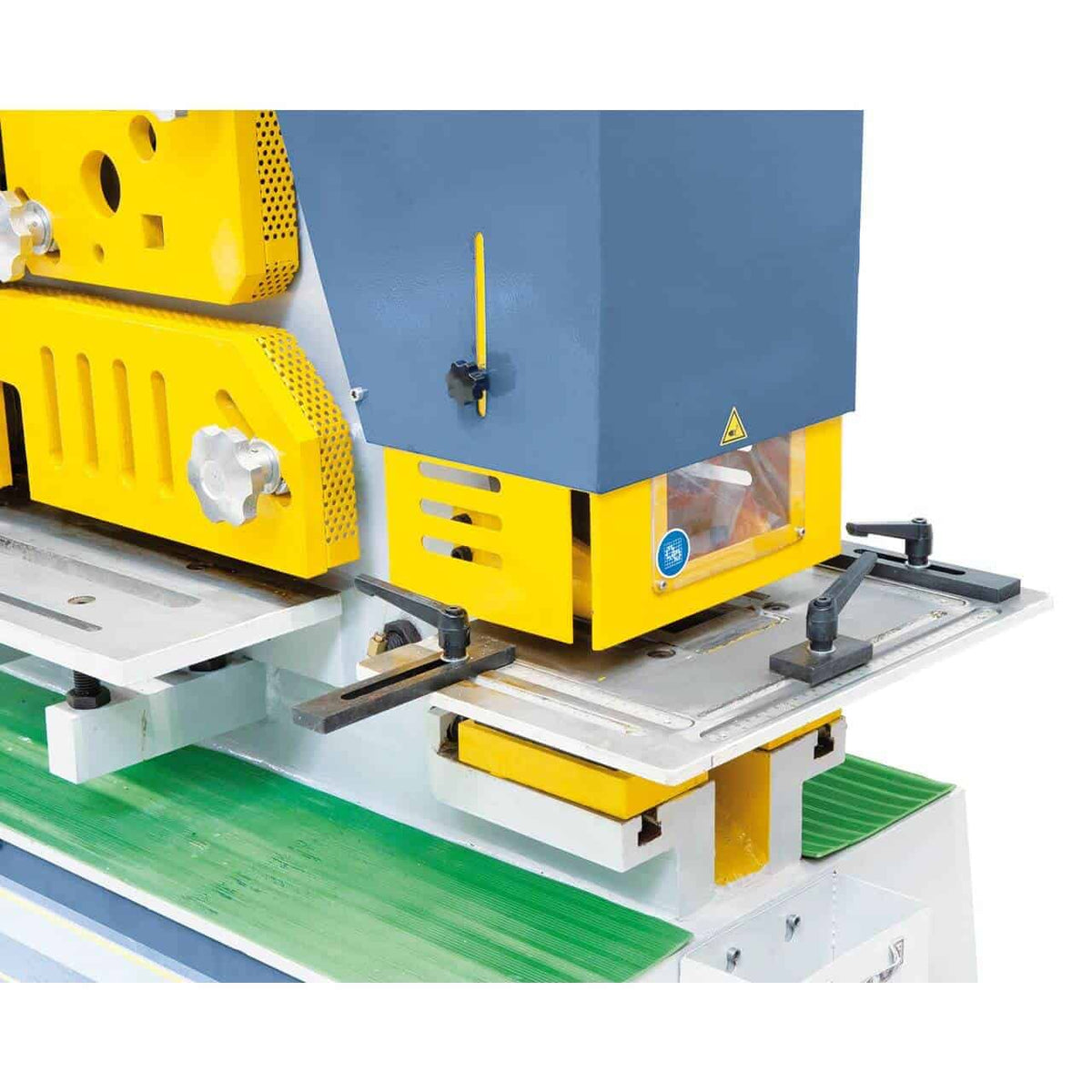

Postaja rezbarija
| Določite |
Vrednost |
| Največja debelina zareze |
20 mm |
| Pravokotna rezbarija |
57 × 100 mm |
| Trikotna rezbarija |
5 × 5 × 7,5 mm |

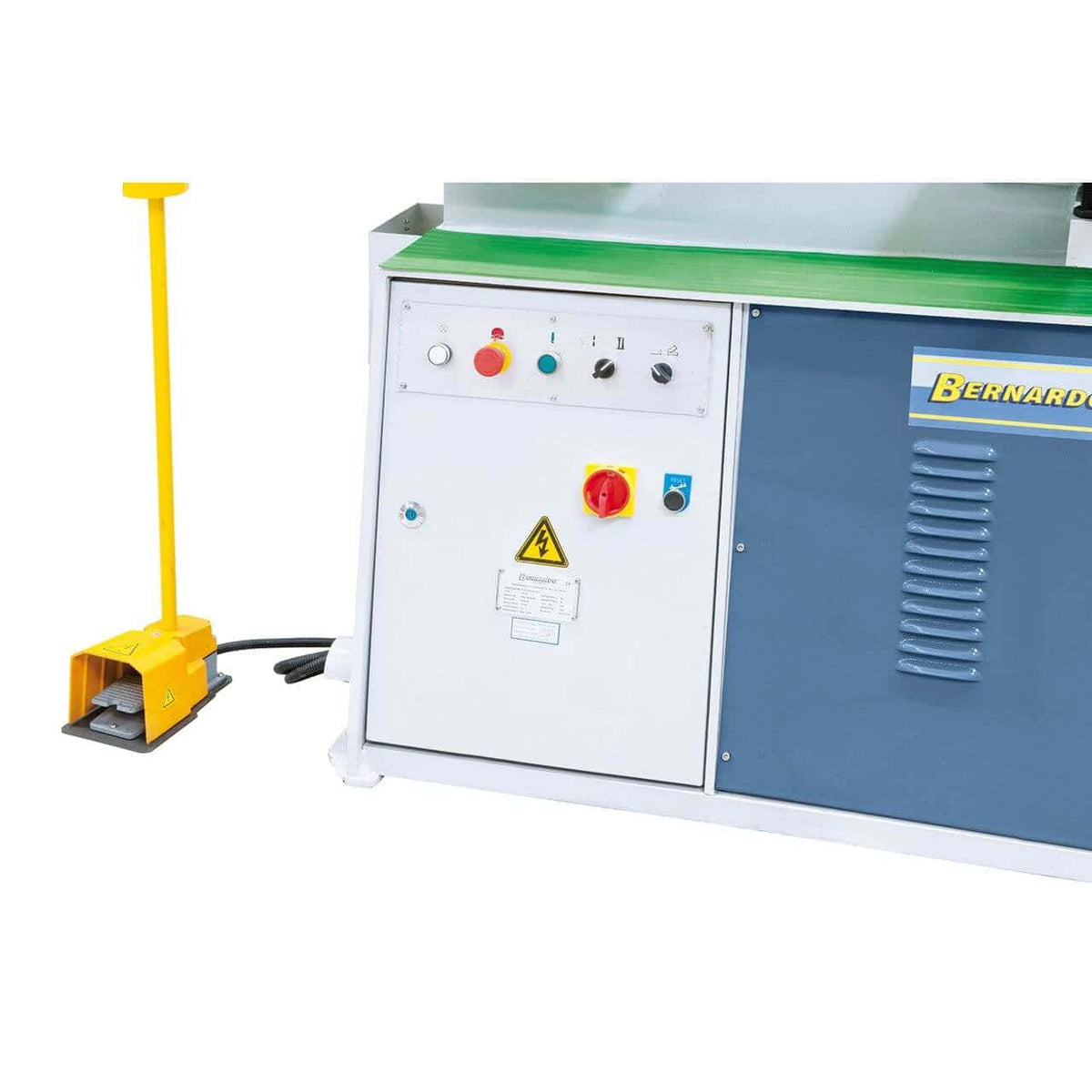

Motor in napajanje
| Določite |
Vrednost |
| Moč motor |
5,5 kW |
| Moč |
400 V – 50 Hz – trifazni |
Dimenzije in teža
| Določite |
Vrednost |
| Dimenzije stroja (D × Š × V) |
1860 × 800 × 1900 mm |
| Neto teža |
2500 kg |
Višine Naloga
| Specifikacija |
Vrednost |
| Višina prebijanja |
1.020 mm |
| Višina plošče |
910 mm |
| Višina palice |
1.220 mm |
| Višina utorov |
915 mm |
Skladnost
| Specifikacija |
Vrednost |
| Oznaka |
CE |
| Direktiva |
Direktiva o strojih 2006/42/ES |
Standardna oprema
- Hidravlične škarje HPS 90 s petimi integriranimi upravljalnimi postajami
- Priročnik za uporabo in vzdrževanje
- Integrirani standardni varnostni komplet
Pogosto zastavljena vprašanja Vprašanja
Ali je HPS 90 primeren za majhno delavnico?
Samo če redno delate z debelinami nad 16 mm ali kotnimi profili nad 125 × 125 × 12 mm. Za standardna lahka/srednje težka tesarska dela je HPS 60 dobro dimenzioniran in stane bistveno manj.
Razlika v ceni med HPS 60 in HPS 90 je znatna. HPS 90 je primeren za delavnice, ki redno delajo s težkim konstrukcijskim jeklom, kotnimi profili velikega preseka ali ploščatimi palicami debeline 18–20 mm. Za mešano uporabo, predvsem debeline vrtanja 5–16 mm, je HPS 60 logična izbira tudi za profesionalne delavnice.
Ali lahko razširim zmogljivost vrtanja preko Ø 30 mm?
Da, z dodatno opremo se zmogljivost poveča do Ø 50 mm. Standardna nazivna zmogljivost je Ø 30 mm pri debelini 20 mm.
Za luknje Ø 35–50 mm se največja obdelavna debelina sorazmerno zmanjša: običajno se Ø 50 mm doseže pri debelinah 12–15 mm. Originalni nadomestni luknjači in matrice Bernardo so na voljo na zalogi in se odpremijo v 3–5 delovnih dneh. Za nestandardne luknje so na voljo naročila po meri prek Bernarda.
Kakšna vrsta napajanja in električnega voda je potrebna?
Trifazno napajanje 400 V z motorjem 5,5 kW. Zahteva namensko industrijsko linijo z ustrezno električno omarico in odklopnikom, dimenzioniranim za motor.
Vklopni tok motorja z močjo 5,5 kW lahko doseže znatne vrhove: električna omarica mora pravilno upravljati zagonske tokove. Za delavnice, ki še niso opremljene z industrijsko omarico, je za namestitev potreben usposobljen električar. Krollit ne nudi električnih storitev na kraju samem.
Koliko prostora je potrebno za namestitev?
Dimenzije stroja so 1860 × 800 × 1900 mm. Najmanjše priporočeno delovno območje je 5 x 3,5 m, pri čemer se upošteva prostor, potreben za ravnanje s standardnimi 6-metrskimi profili med rezanjem.
Za 2500 kg so potrebna armiranobetonska industrijska tla ustrezne debeline: lahka ali obnovljena tla niso primerna. Za 6 metrov dolge profile je potrebnih vsaj 7 metrov vhodnega prostora. Delovne višine se gibljejo med 910 in 1220 mm, odvisno od postaje, ergonomsko zasnovane za stoječe operaterje.
Kako hitra je v proizvodnji?
6 hodov/min z 20 mm hodom. V dejanski proizvodnji se s časi pozicioniranja obdelovanca doseže 3–5 operacij na minuto pri ponavljajoči se obdelavi vnaprej označenih delov.
Počasnejša hitrost v primerjavi s HPS 60 (6 v primerjavi z 8 cpm) je posledica večjega delovnega hoda, potrebnega za ustvarjanje 90 ton sile. Za visokohitrostno serijsko proizvodnjo razmislite o CNC stiskalnicah s servo krmiljenjem, dimenzioniranih za hitre avtomatizirane cikle. HPS 90 je optimiziran za visokozmogljivo obdelavo pri zmernih hitrostih, značilnih za industrijsko tesarstvo.
