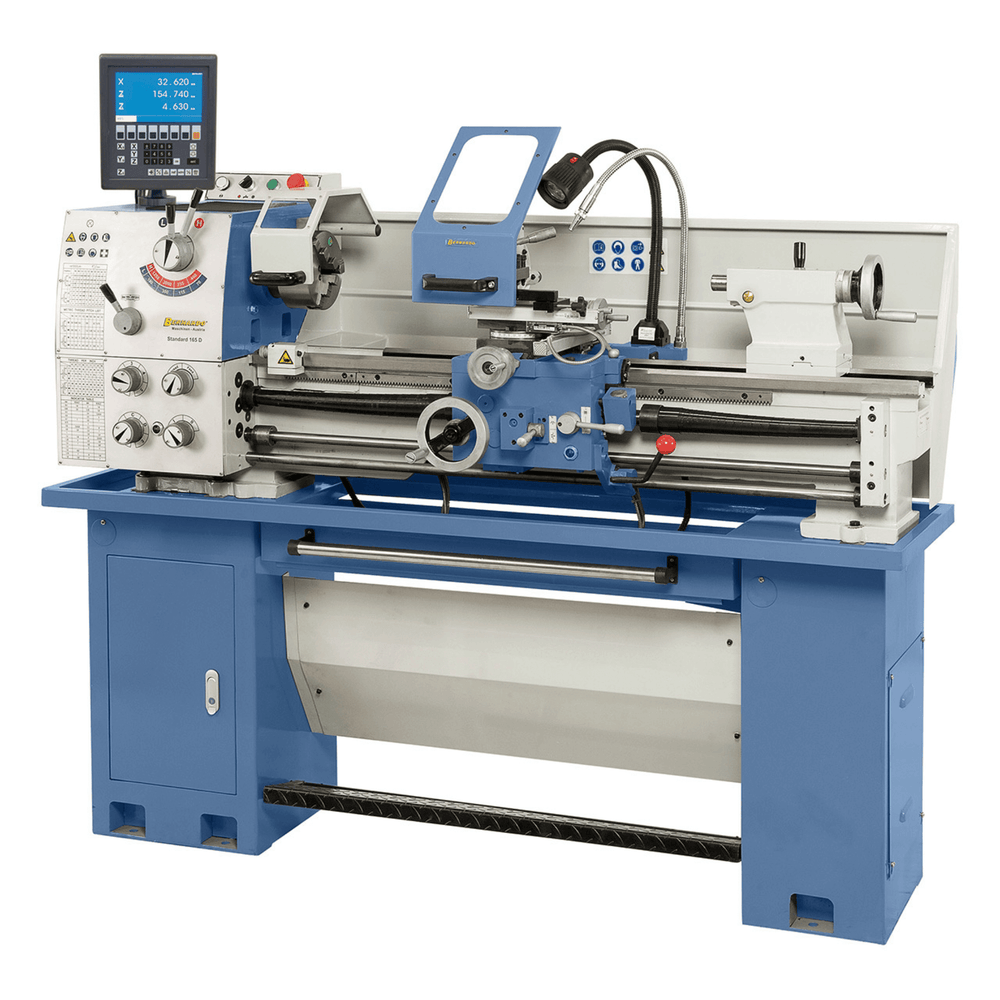

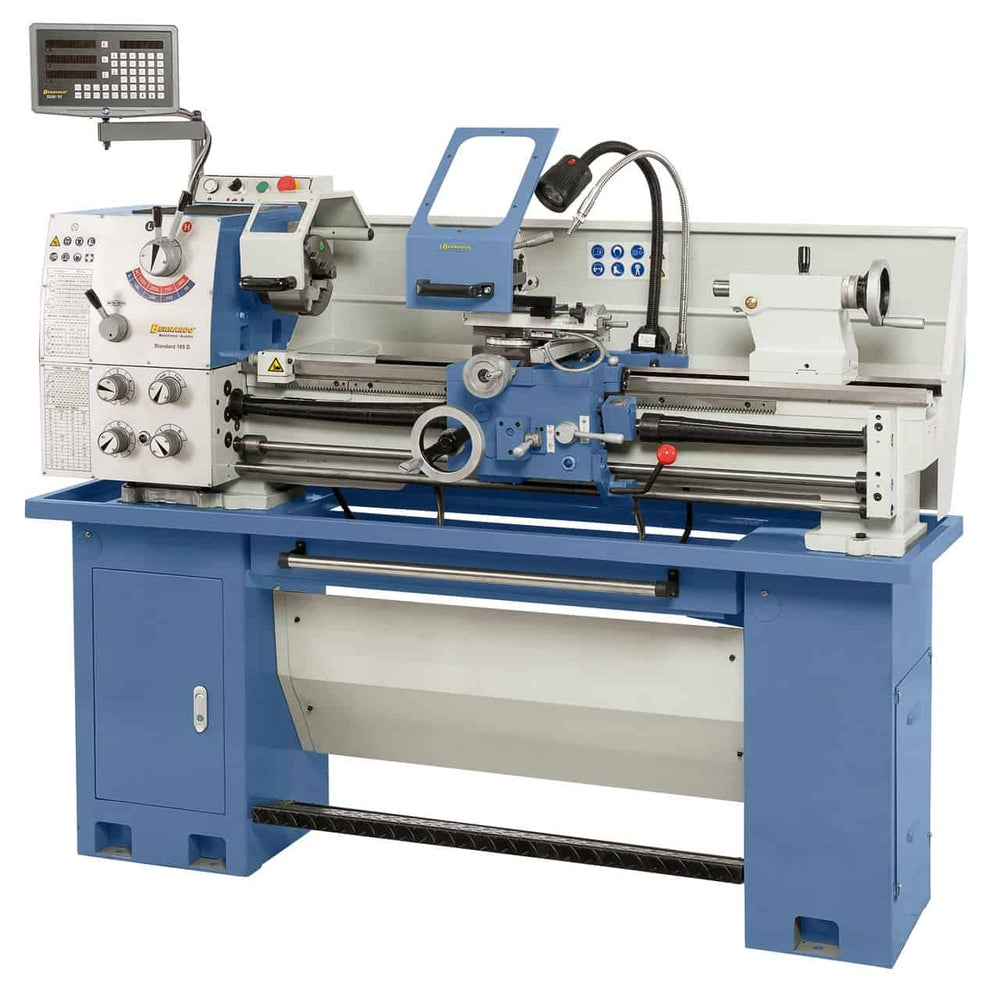

Stružnica Bernardo Standard 165 D s 3-osnim DRO ES-12 V

Stručni stroj Bernardo Standard 165 D s 3-osnim digitalnim odčitavanjem

Stručni stroj Bernardo Standard 165 D je robusten in vsestranski stroj, zasnovan za strojne delavnice, vzdrževanje in poklicne šole. S premerom struženja 350 mm nad posteljo in razdaljo med centri 1000 mm omogoča obdelavo srednje velikih obdelovancev. Motor z močjo 1,5 kW (S1) – 2,2 kW (S6) z magnetno zavoro in 8-stopenjskim razponom hitrosti od 70 do 2000 vrt/min zagotavljata zanesljivo in varno delovanje. 3-osni digitalni odčitavalec ES-12 V z LCD-prikazovalnikom poveča natančnost in poenostavi nadzor delovanja. Standardna oprema vključuje samocentrirajočo vpenjalno glavo Ø 160 mm, neodvisno vreteno Ø 200 mm, stabilne naslone, revolversko glavo za orodje, napravo za hladilno tekočino, zavorni pedal CE, LED-luč in številne dodatke. Popoln stroj za tiste, ki iščejo zanesljivost, natančnost in varnost.

---

Glavne specifikacije

Razdalja med središči: 1000 mm
Višina središča: 175 mm
Premer struženja nad posteljo: 350 mm
Premer struženja nad žepom: 450 mm (odstranljiva postelja 220 mm)
Premer struženja nad prečnimi drsniki: 190 mm
Širina postelje: 180 mm
Izvrtina vretena: Ø 40 mm
Pritrditev vretena: DIN 55029, D1-4
Območje hitrosti: 70 – 2000 vrt/min (8 stopenj)
Vzdolžni pomiki: 0,053 – 1,29 mm/vrt (40)
Prečni pomiki: 0,013 – 0,31 mm/vrt (40)
Metrični navoji: 0,4 – 7 mm (32 koraki)
Palčni navoji: 4 – 60 TPI (36 korakov)
Pinola konjička: hod 110 mm, konus MT3
Moč motorja: 1,5 kW (S1) / 2,2 kW (S6) – 400 V
Dimenzije: 1730 x 700 x 1340 mm
Teža: 514 kg

---

Tehnična tabela:

Določite	Vrednost
Znamka	Bernardo
Model	Standard 165 D
Razdalja med konicami	1000 mm
Višina konic	175 mm
Premer obračanja na mizi	350 mm
Premer Premer obračanja na vdolbini	450 mm (odstranljiva postelja 220 mm)
Premer obračanja na prečnem drsniku	190 mm
Širina postelje	180 mm
Izvrtina vretena	Ø 40 mm
Priključek vretena	DIN 55029, D1-4
Območje hitrosti	70 – 2000 vrt/min (8 stopenj)
Vzdolžni podajalni sistemi	0,053 – 1,29 mm/vrt (40)
Prečni podajalni sistemi	0,013 – 0,31 mm/vrt (40)
Metrični sistemi Navoji	0,4 – 7 mm (32)
Palčni navoji	4 – 60 TPI (36)
Ø pinole konjička	42 mm
Hod prešivanja	110 mm
Konič konjička	MT3
Moč motorja	1,5 kW (S1) / 2,2 kW (S6) – 400 V
Stroj dimenzije	1730 x 700 x 1340 mm
Teža	514 kg
Izvor	Evropa

---

Vsebina paketa:
ES-12 V 3-osni digitalni odčitalnik z LCD-prikazovalnikom
3-čeljustna samocentrirajoča vpenjalna glava Ø 160 mm (BC3)

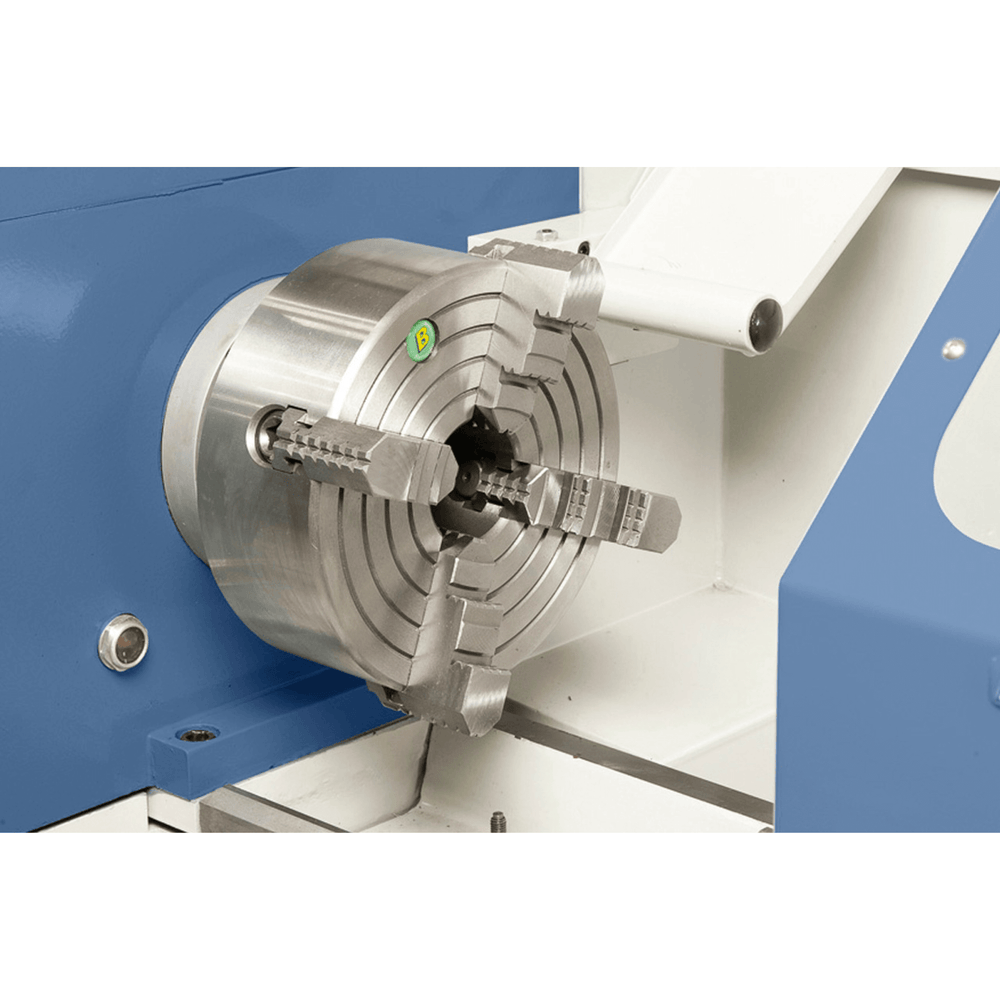

Neodvisna vpenjalna glava Ø 200 mm (D4)
Prednja plošča Ø 250 mm

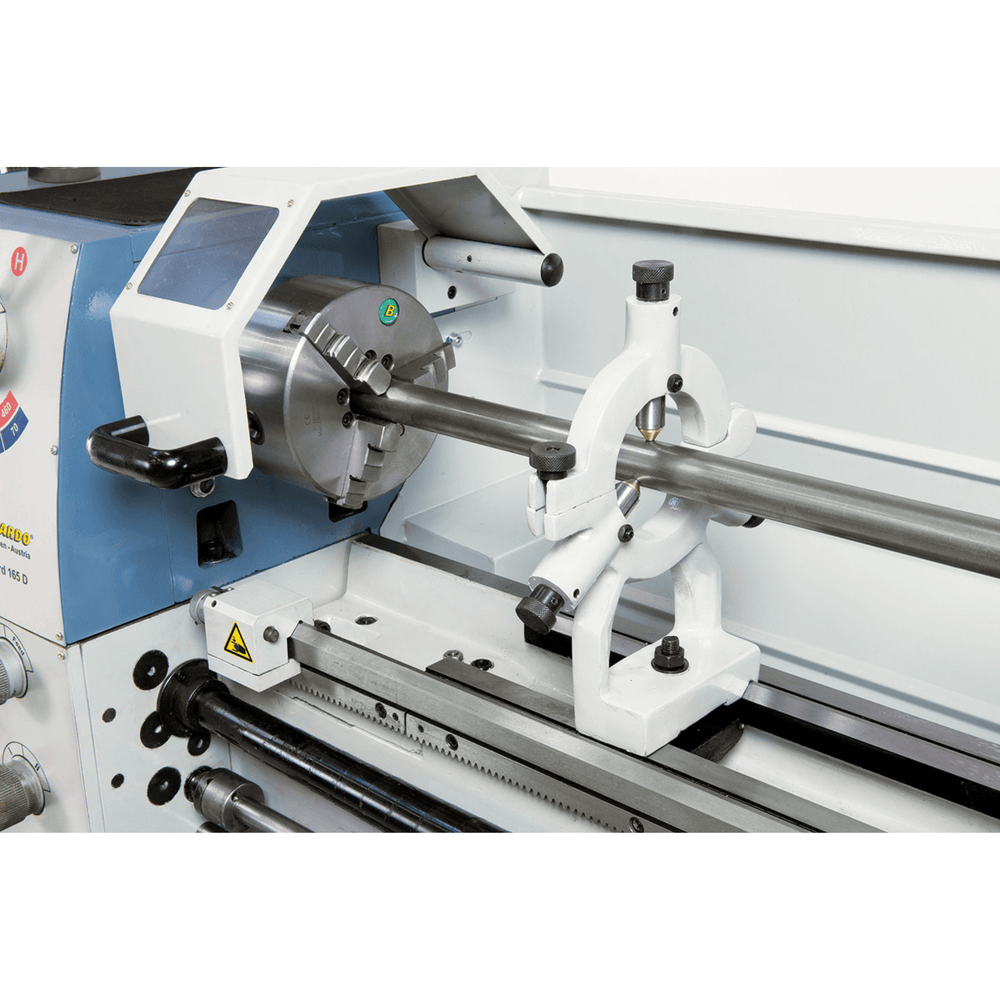

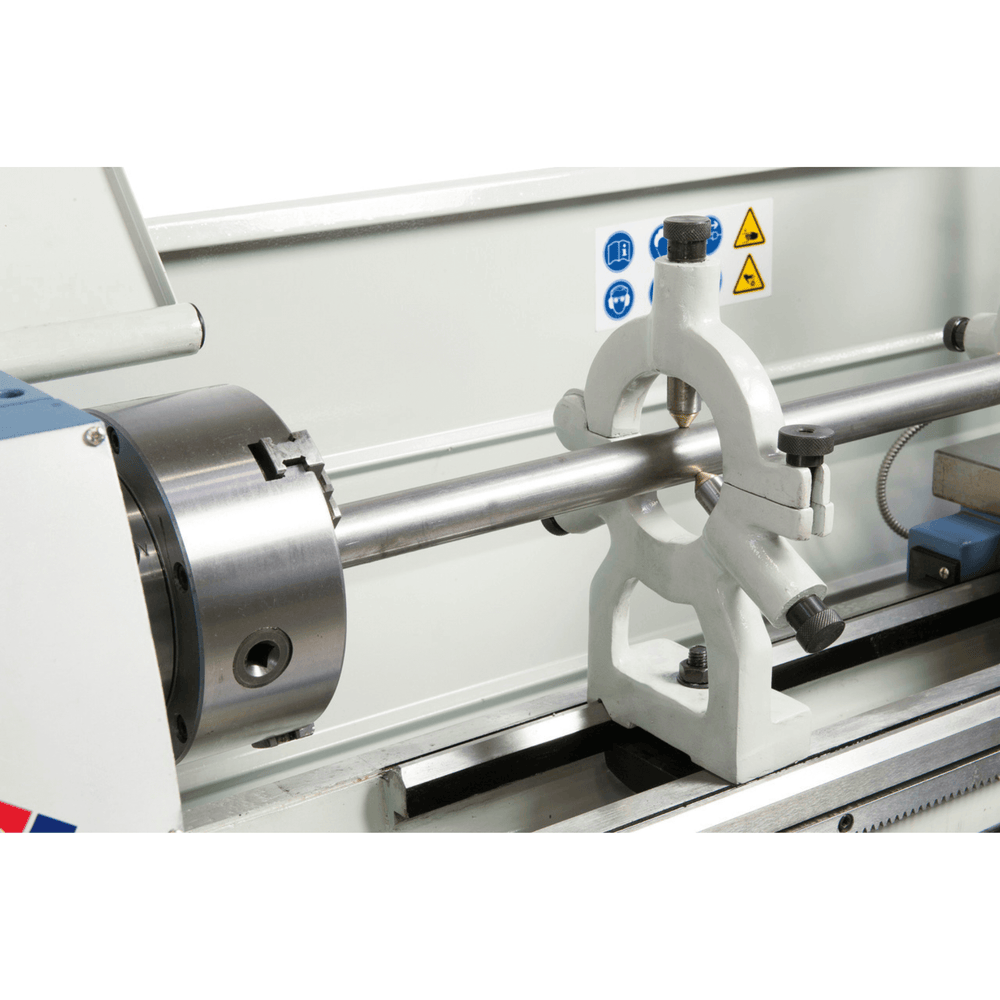

Fiksni nastavek (Ø prehoda 60 mm)
Mobilni nastavek (Ø prehoda 60 mm)
4-pozicijsko držalo orodja z zaščito
Naprava za hladilno tekočino
Nožni pedal z CE zavoro
Motor z CE magnetom zavora

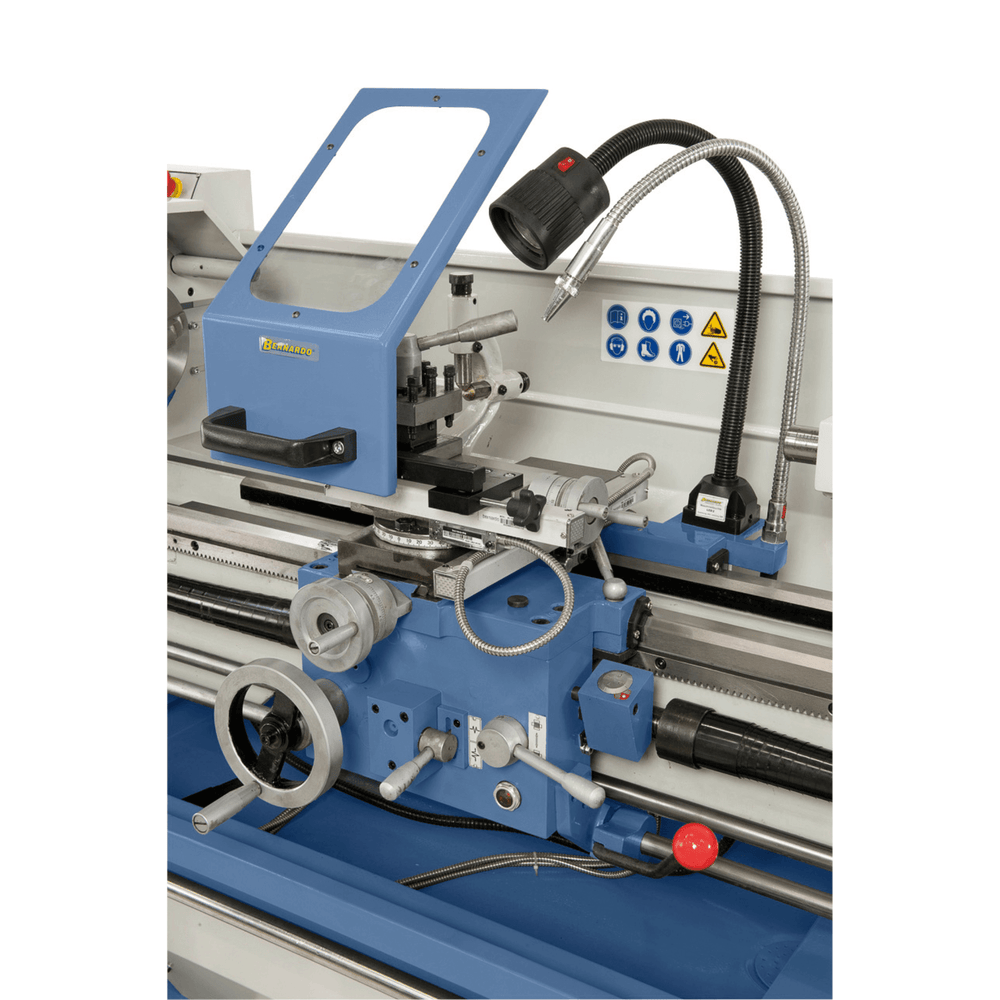

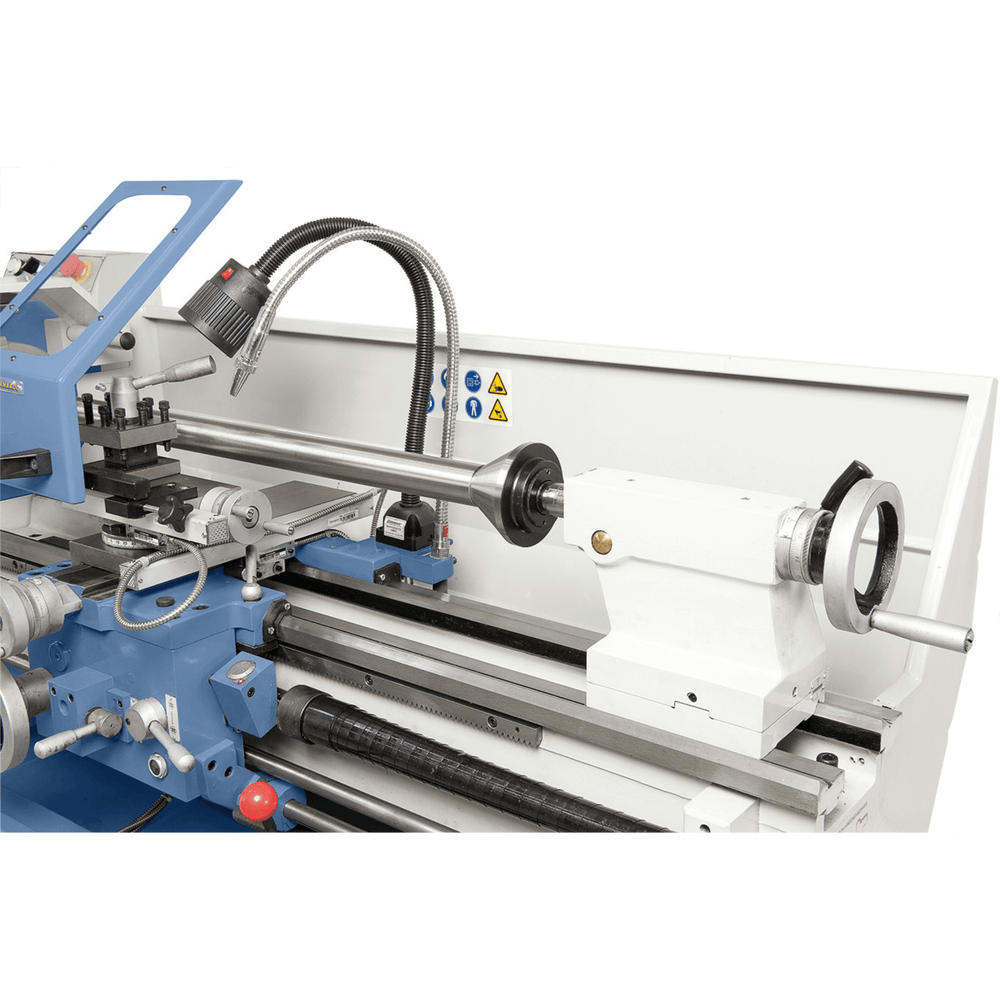

LED-lučka stroja
Mikrometrično vzdolžno vodilo
Navojna skala
Morsejev kompas
2 konjička

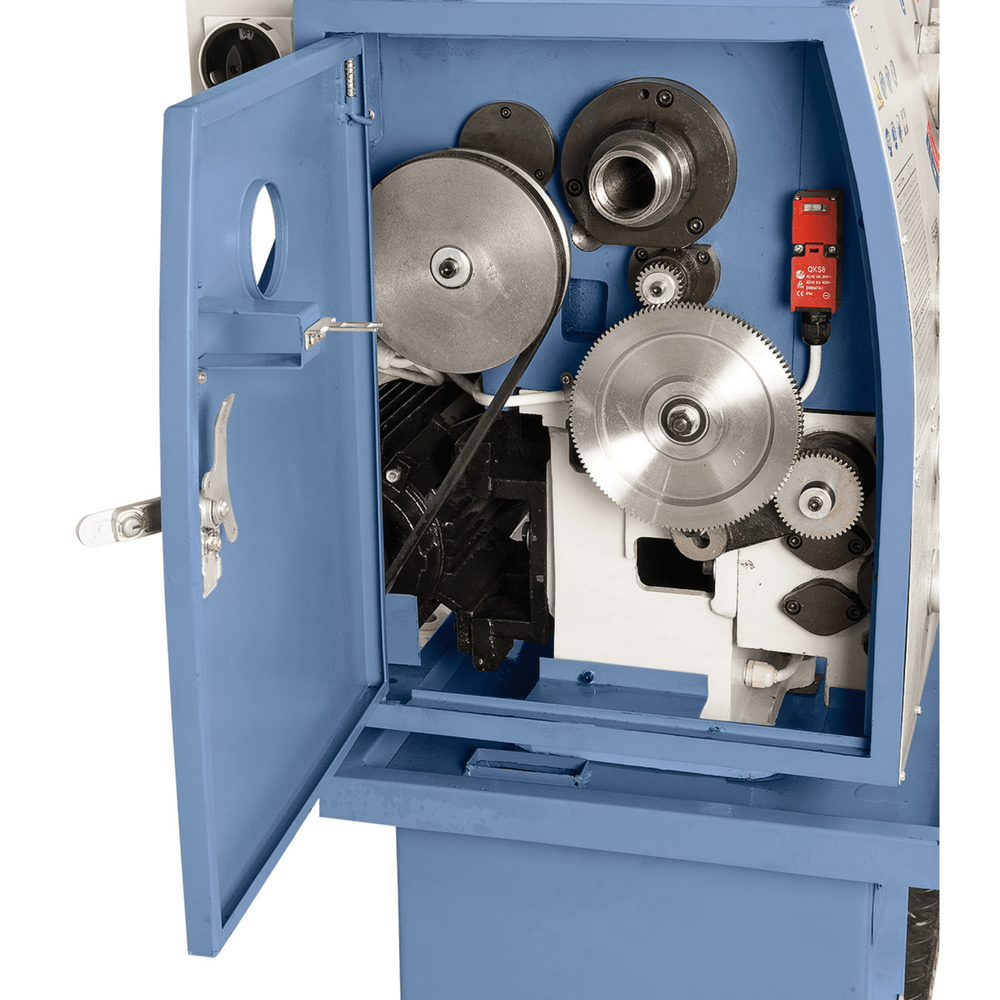

Menjalnik prestav

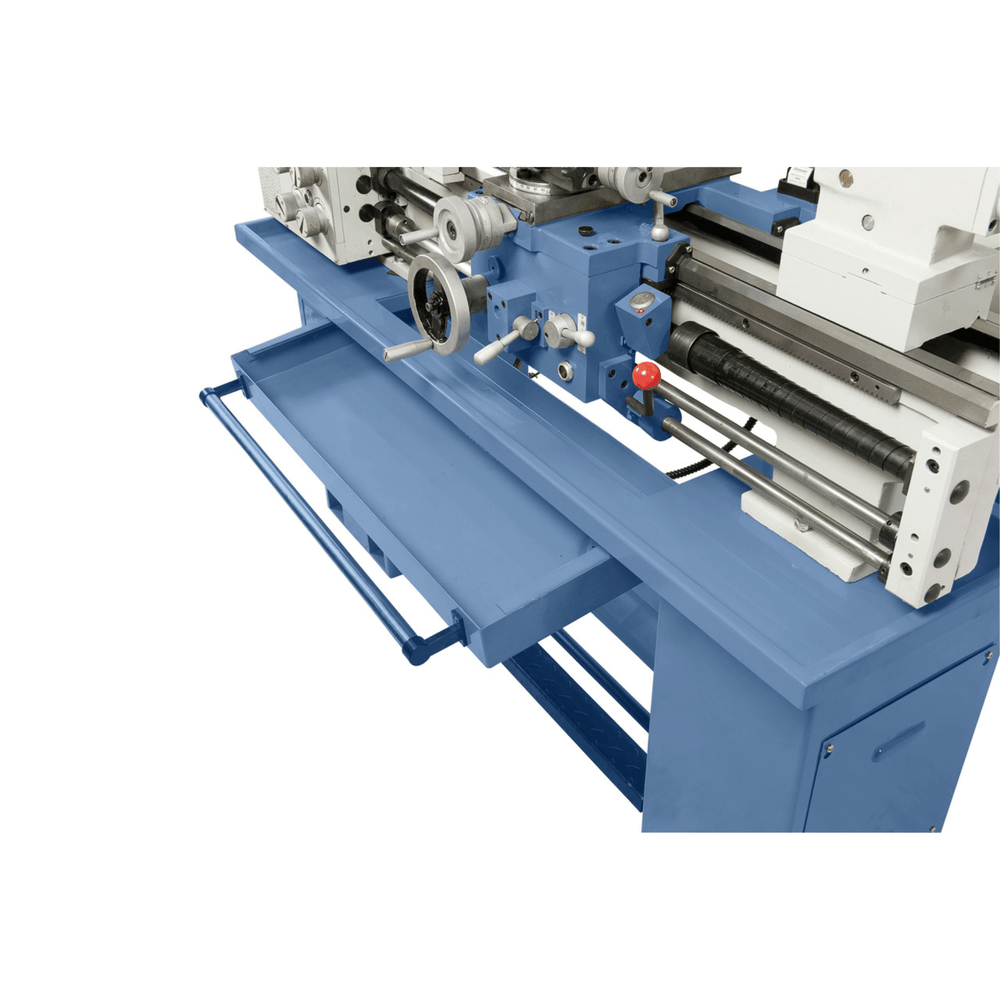

Zaščita pred brizganjem in odstranljiv pladenj za ostružke
Varnostna sklopka
Stojalo vključeno
Komplet orodja in pribora

Logistika

Dostava v Bernardo: 5–9 delovnih dni (7 dni do (jug). Originalni rezervni deli so na voljo s dostavo v 3–5 delovnih dneh. Na voljo je podpora strankam v italijanščini.

Pogosto zastavljena vprašanja

Kakšna je razlika med stružnicami Bernardo Standard in Profi?

Serija Standard (tako kot Standard 165) ima monoblokno strukturo s prizmatičnim ležiščem: bolj toga in tišja za neprekinjeno natančno obdelavo, z mednarodnim standardnim priključkom vretena D1-4 ali D1-6. Serija Profi ima utorno ležišče za lažji dostop do območja rezanja in lažji material. uteži – primerno za delavnice z omejenim prostorom. Standard 150: premer postelje 350 mm, središčna razdalja 1000 mm – velikost nekje med hobijem in lahko industrijo.

Ali 8-stopenjski menjalnik pokriva vse tipične strojne operacije?

8-stopenjski menjalnik pokriva glavne potrebe: nizke hitrosti za trdo jeklo in velike preseke (50–100 vrt/min), srednje hitrosti za standardno jeklo (200–600 vrt/min), visoke hitrosti za aluminij in končno obdelavo (800–2000 vrt/min). Izbira te možnosti zahteva zaustavitev stroja in preklop ročice.

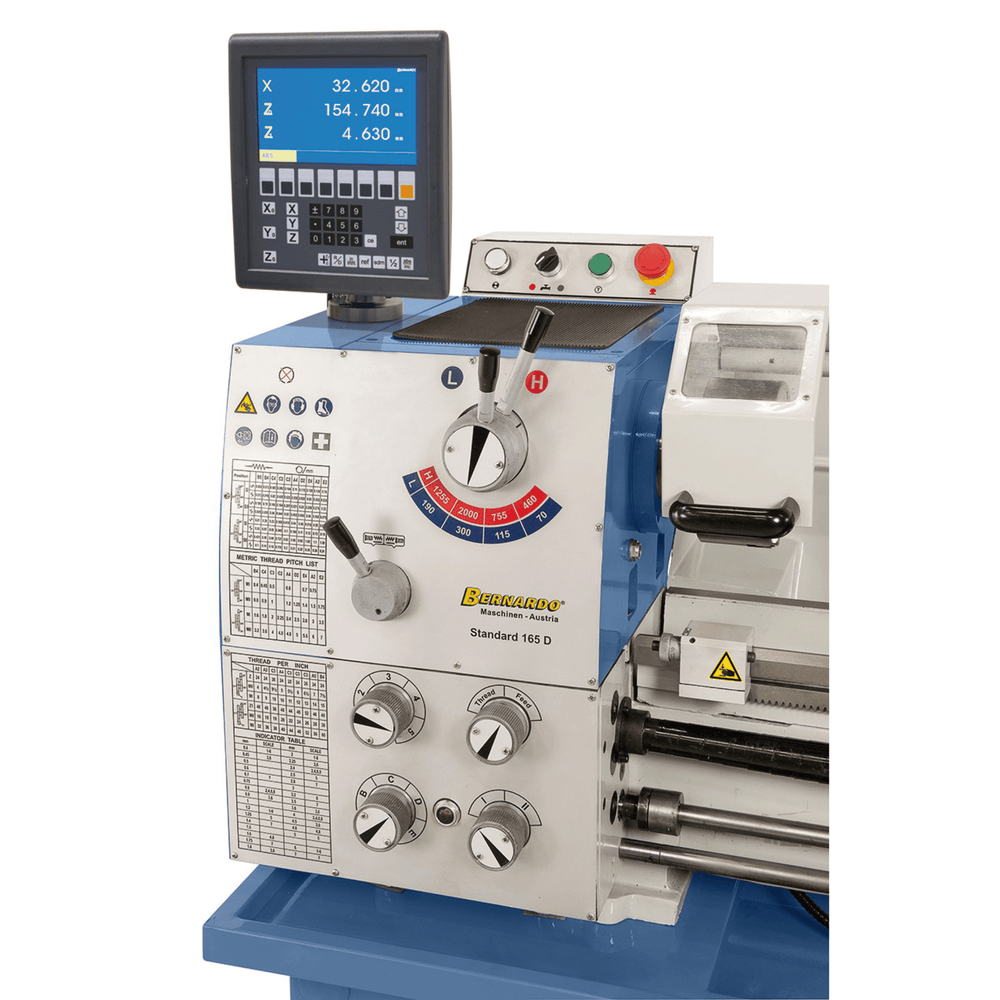

3-osni DRO ES-12 V – kaj meri in kako se uporablja?

3-osni DRO hkrati meri osi X (prečni voziček), Z (vzdolžni) in W (nadvozni voziček). 0,001 mm ločljivost – odpravlja odčitavanje z vernierja in zmanjšuje dimenzijske napake pri ponavljajočih se nastavitvah. Funkcija »premer« prikaže struženi premer, ki se samodejno izračuna iz položaja X brez potrebe po merjenju. Takojšnja nastavitev brez programiranja.

So na voljo rezervni deli in dodatki?

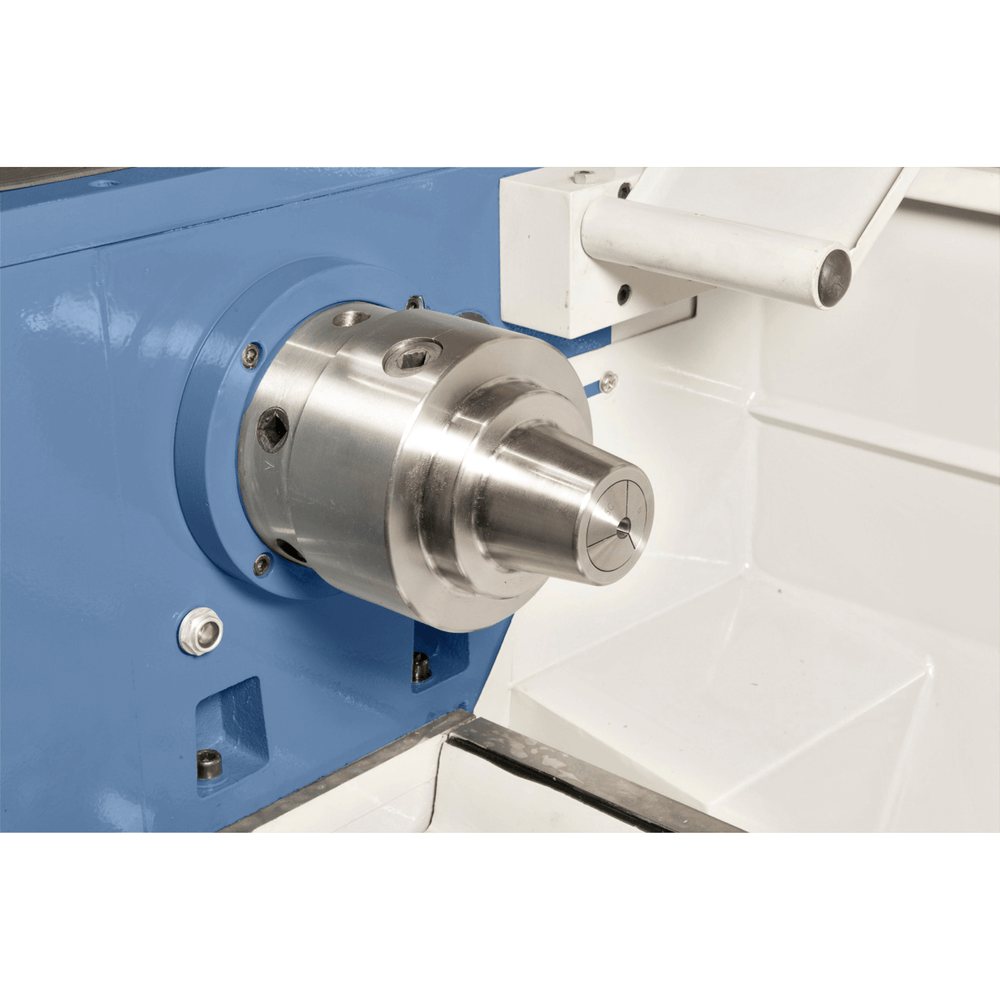

Na voljo je standardna dodatna oprema: 4-čeljustna vpenjalna glava, stabilno in stabilno ležišče, vpenjalna plošča, vpenjalna glava s stročnicami. Na voljo so originalni rezervni deli z dostavo v 3–5 delovnih dneh. Na voljo je podpora strankam v italijanščini.

Koliko prostora potrebuje Standard 165 v delavnici?

Upoštevajte vsaj razdaljo med središči (1000 mm), ki je prosta pred in za strojem za rokovanje z obdelovancem, plus 80 cm na vsaki strani za varno delo. Za stroje nad 300 kg se za razkladanje opreme uskladite s Krollit.
