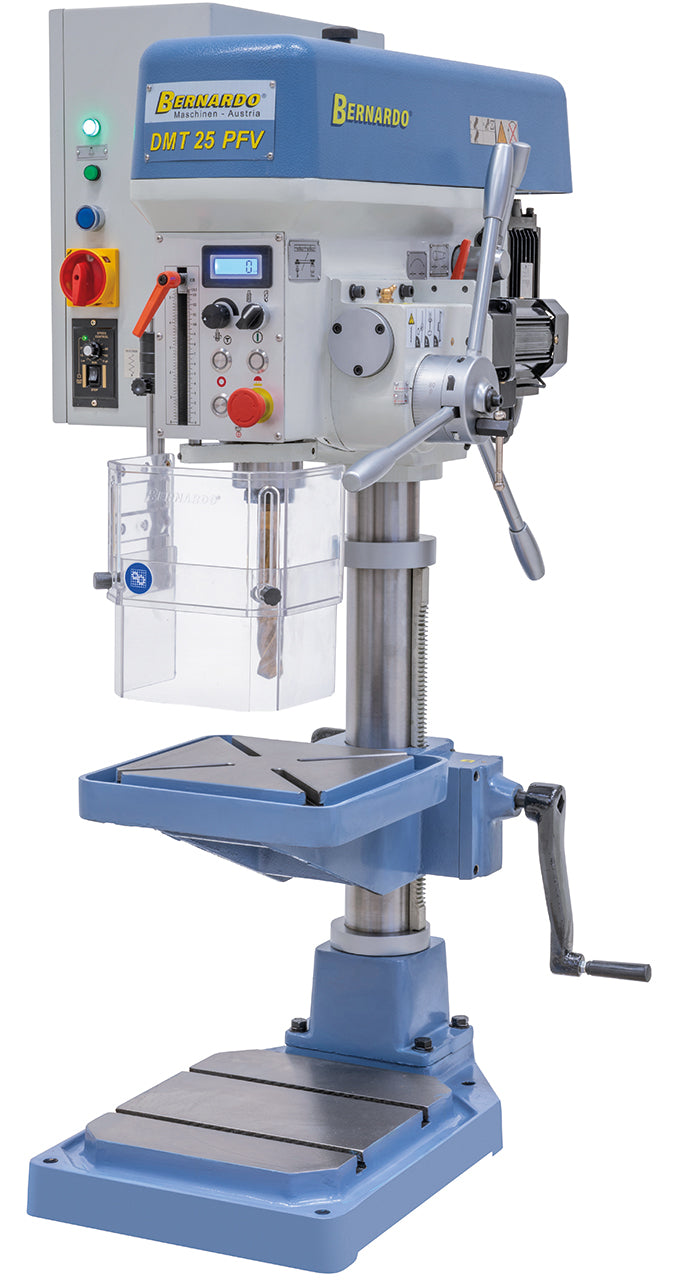

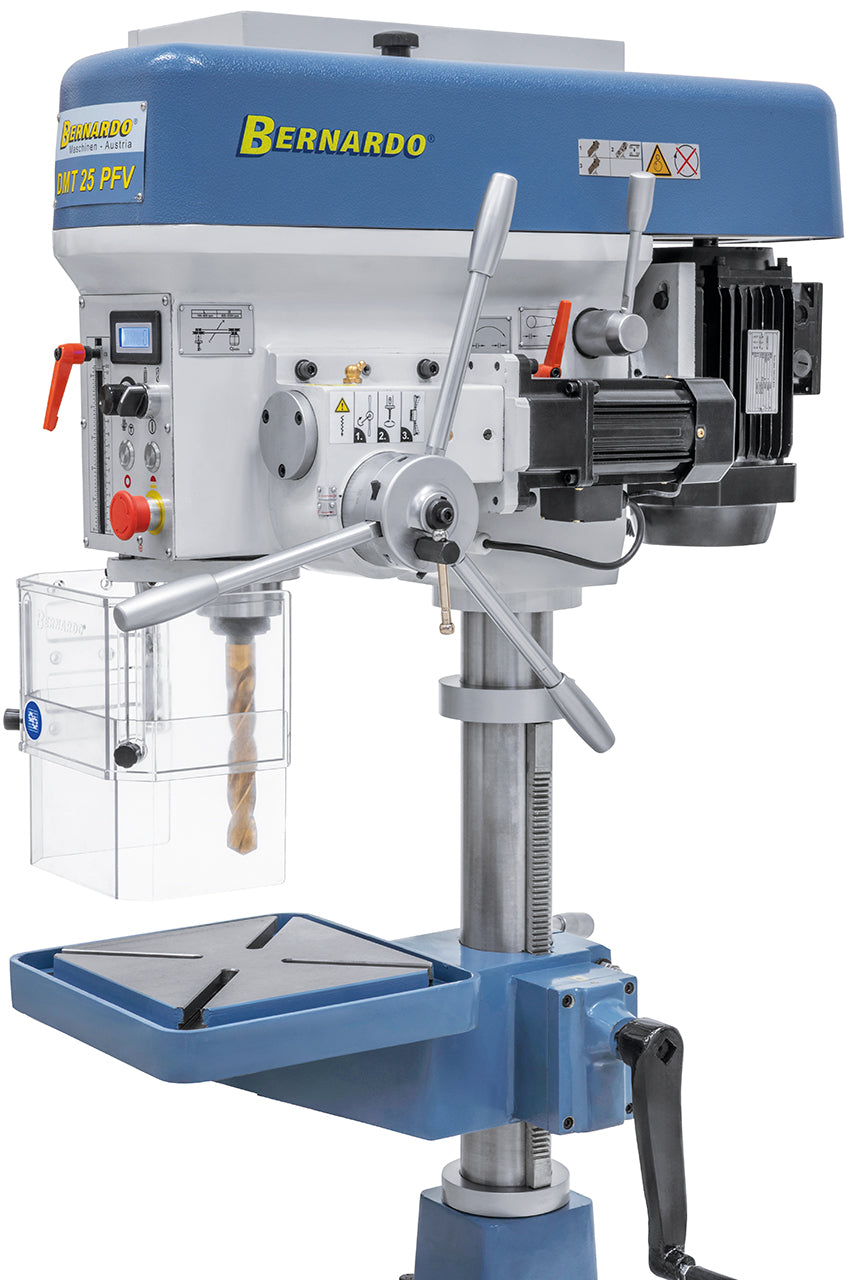

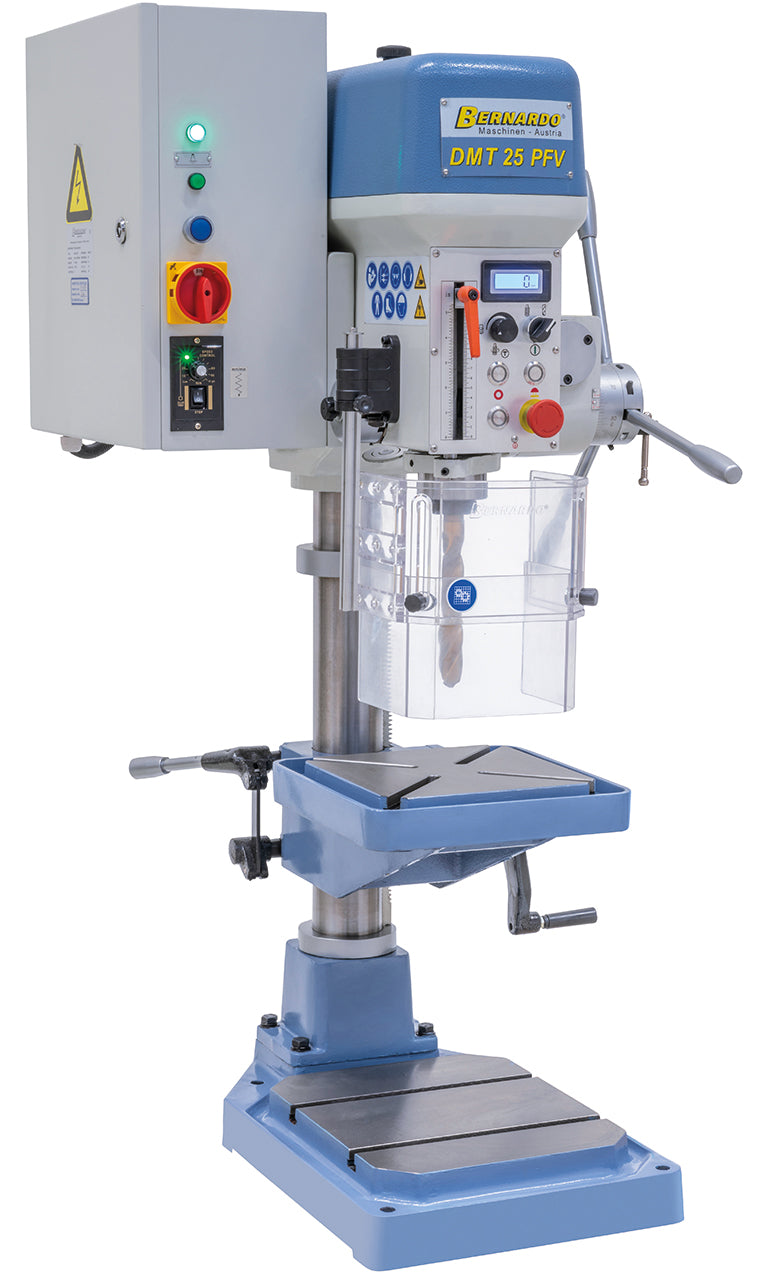

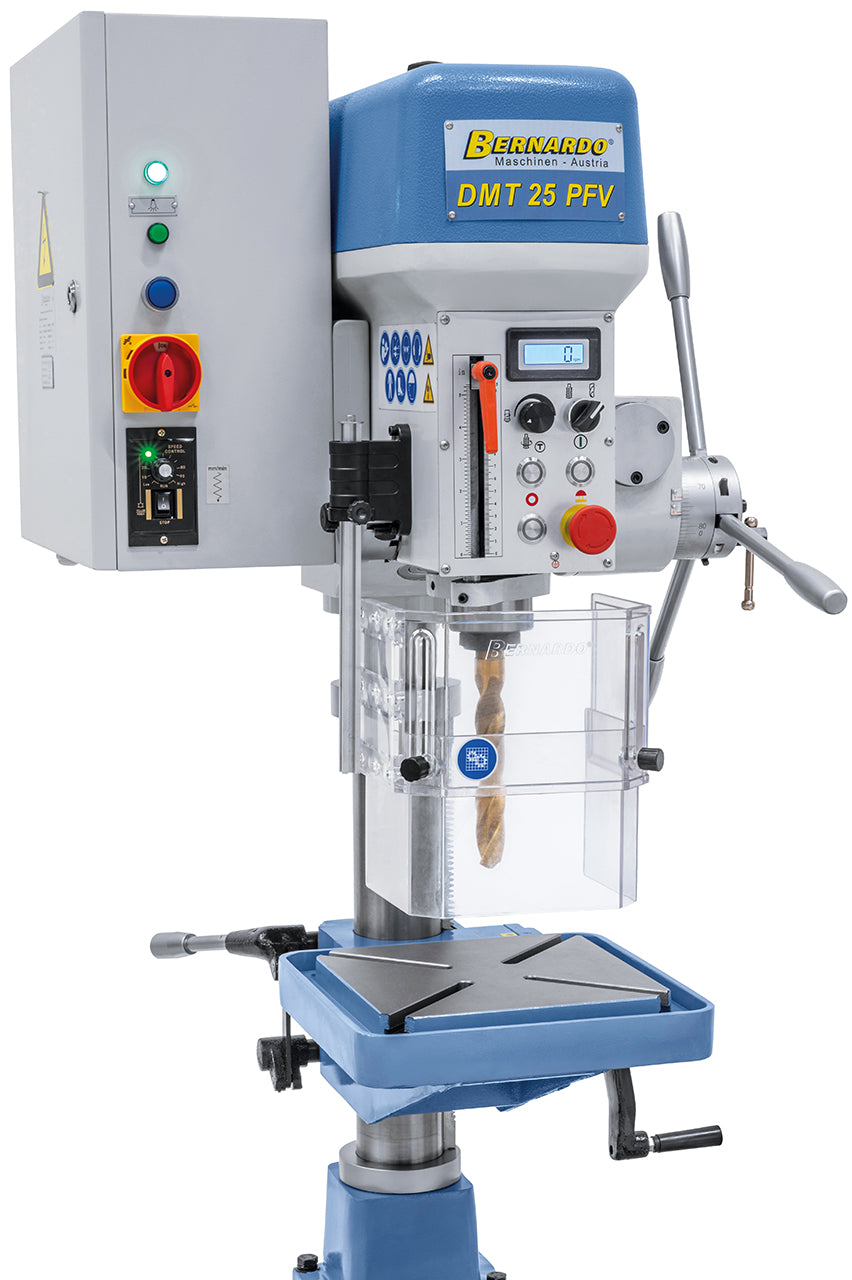

Bernardo DMT 25 PFV je namizni stebrni vrtalni stroj za profesionalno uporabo, z vrtalno zmogljivostjo 25 mm, vrezovanjem navojev do M 20, brezstopenjsko nastavitvijo hitrosti od 100 do 3.300 vrt/min in serijskim samodejnim pomikom vretena. Bernardo je avstrijska znamka obdelovalnih strojev. V Sloveniji distribuira Krollit.
- Največja vrtalna zmogljivost: 25 mm
- Vrezovanje navojev do: M 20 s samodejnim preklopom smeri vrtenja
- Konus vretena: MT 3
- Brezstopenjska hitrost vretena: 100–620 / 620–3.300 vrt/min
- Samodejni pomik vretena: 0–100 mm/min
- Hod vretena: 135 mm
- Soosnost na vretenu: ≤ 0,02 mm
- Moč motorja: 1,1 kW (S1 100 %) / 400 V trifazno
- Miza 252 x 252 mm s T-utori 14 mm
- Teža: 206 kg
Kdo uporablja DMT 25 PFV in za kaj
DMT 25 PFV je namenjen mehaničnim delavnicam in vzdrževalnim oddelkom, ki izvajajo ponavljajoče se vrtanje in vrezovanje navojev v jeklo, litino in lahke zlitine. Samodejni pomik vretena, nastavljiv od 0 do 100 mm/min, razbremeni operaterja pri globokem serijskem vrtanju in ohranja stalen rezalni pritisk, kar podaljša življenjsko dobo svedrov. Naprava za vrezovanje navojev s samodejnim preklopom smeri omogoča vrezovanje do M 20 neposredno na stroju, brez naknadnega ročnega vrezovanja. Brezstopenjska nastavitev hitrosti prilagodi rezanje materialu in premeru brez prestavljanja jermenov, kar je konkretna prednost za vse, ki izmenjujejo majhne premere pri visoki hitrosti z vrtanjem 20–25 mm pri nizki hitrosti.
Logistika in podpora Krollit
Odprema v 5-9 delovnih dneh. Za stroje nad 200 kg dostava do pritličja z dvižno ploščadjo. Tehnična podpora na voljo skozi celotno življenjsko dobo izdelka. Originalni nadomestni deli Bernardo na voljo iz skladišča Krollit, Monteforte Irpino (AV), Italija, tel. +39 0825-1494022.
Za koga je DMT 25 PFV
| Profil | Ustreznost | Razlog |
|---|
| Mehanična delavnica s serijskim vrtanjem | Ustrezen | Samodejni pomik 0–100 mm/min in nastavljiv globinski omejevalnik za ponavljajoče se cikle |
| Oddelek industrijskega vzdrževanja | Ustrezen | Vrezovanje navojev M 20 s samodejnim preklopom in motor 1,1 kW v trajnem obratovanju S1 |
| Lahka kovinska konstrukcija | Ustrezen | Zmogljivost 25 mm v jeklu in miza s T-utori 14 mm za vpenjanje obdelovancev |
| Ljubiteljski uporabnik z domačo delavnico | Ni priporočen | Trifazni priključek 400 V in teža 206 kg presegata potrebe in tipične instalacije ljubiteljske uporabe |
Ni priporočen za: delavnice samo z enofaznim napajanjem 230 V, ker motor zahteva trifazno omrežje 400 V, in za rezkanje, saj vreteno ni predvideno za radialne obremenitve.
Delovna zmogljivost
| Največja vrtalna zmogljivost | 25 mm |
| Vrezovanje navojev do | M 20 |
| Hod vretena | 135 mm |
| Pomik vretena | 0–100 mm/min |
| Globinski omejevalnik | Nastavljiv |
Vreteno in hitrost

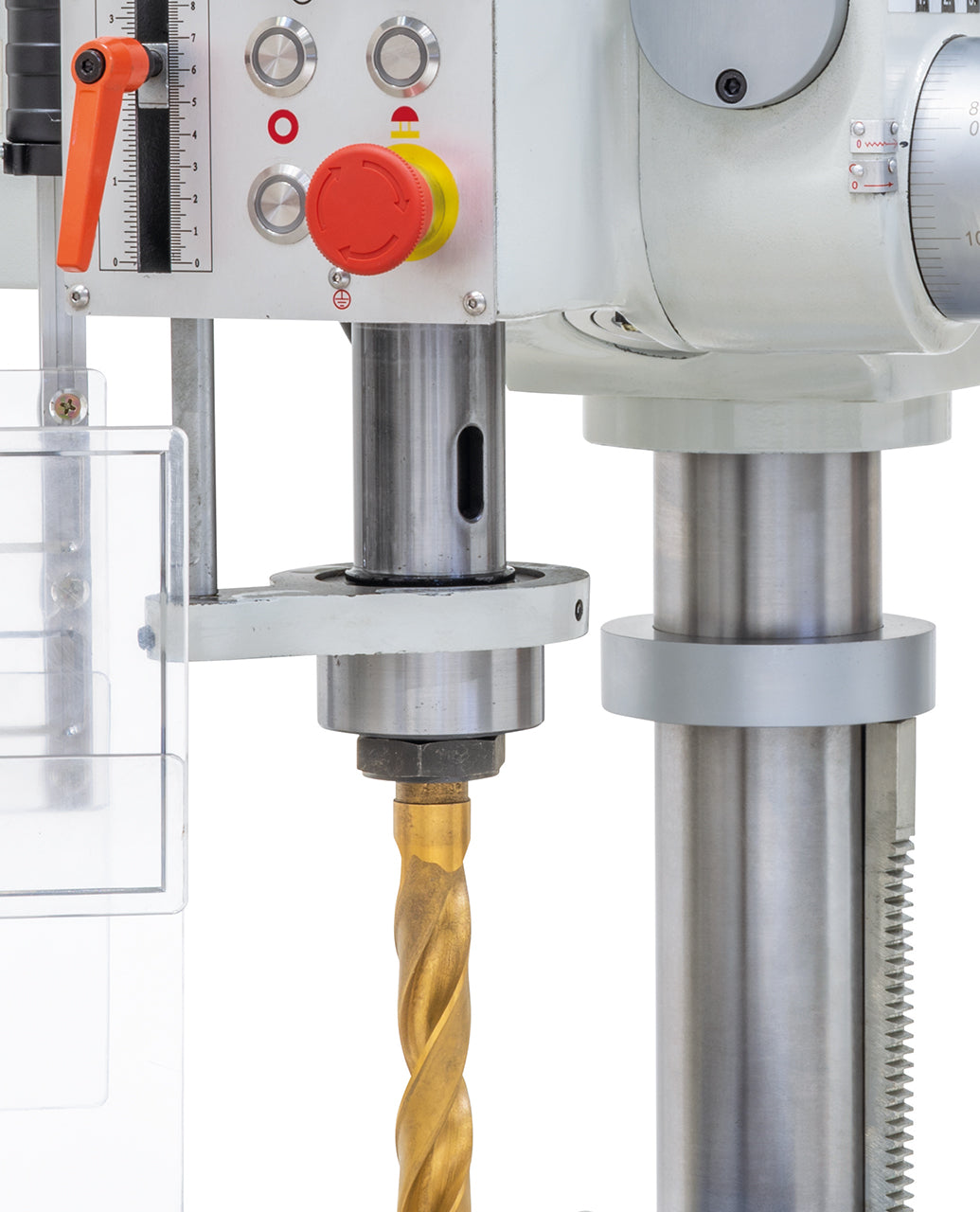

| Konus vretena | MT 3 |
| Hitrost vretena, brezstopenjska | 100–620 / 620–3.300 vrt/min |
| Soosnost, merjena na vretenu | ≤ 0,02 mm |
| Digitalni prikaz hitrosti | Serijsko |
Miza in dimenzije
| Razdalja vreteno-steber | 240 mm |
| Največja razdalja vreteno-miza | 355 mm |
| Razdalja vreteno-podnožje | 670 mm |
| Premer stebra | 85 mm |

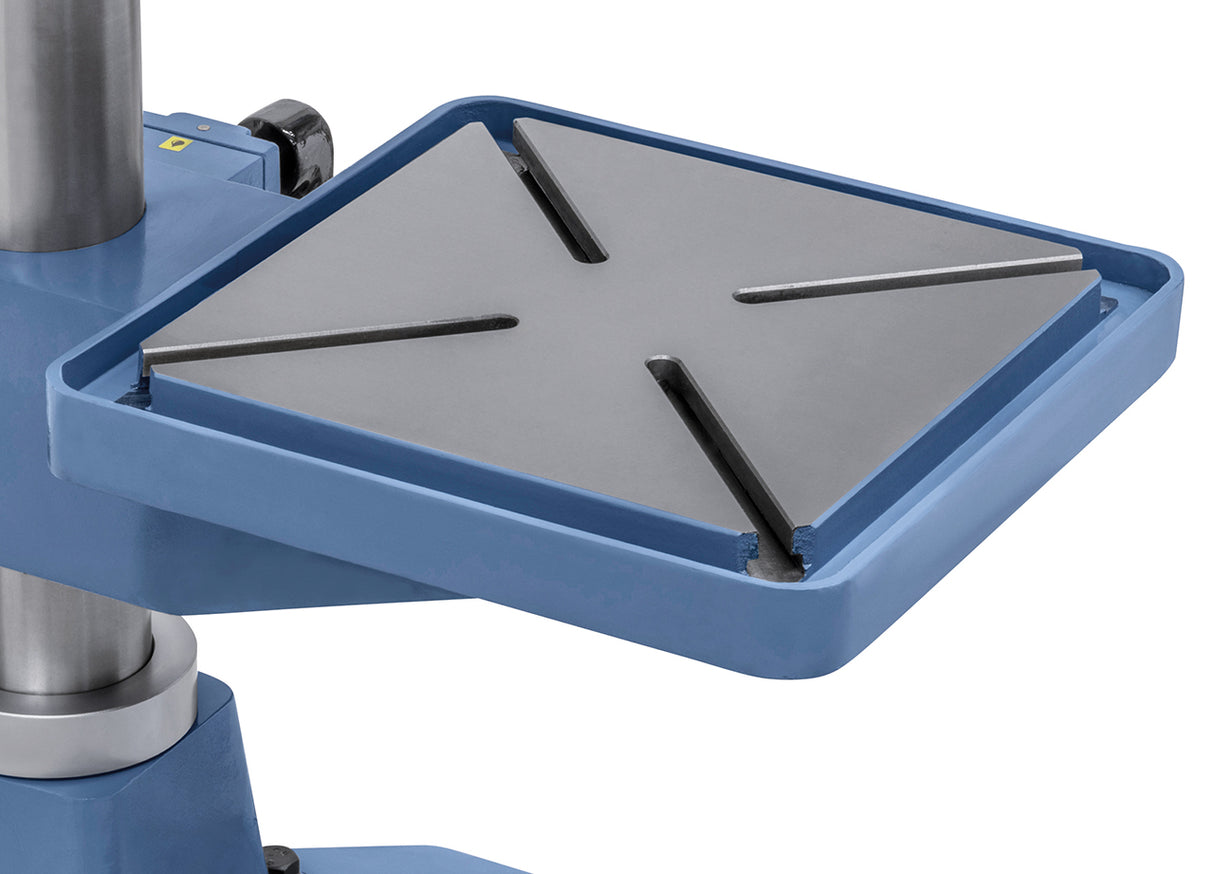

| Dimenzije mize / T-utori | 252 x 252 mm / 14 mm |
| Delovna površina podnožja | 365 x 305 mm |
| Dimenzije stroja (Š x G x V) | 600 x 840 x 1.280 mm |
| Teža pribl. | 206 kg |

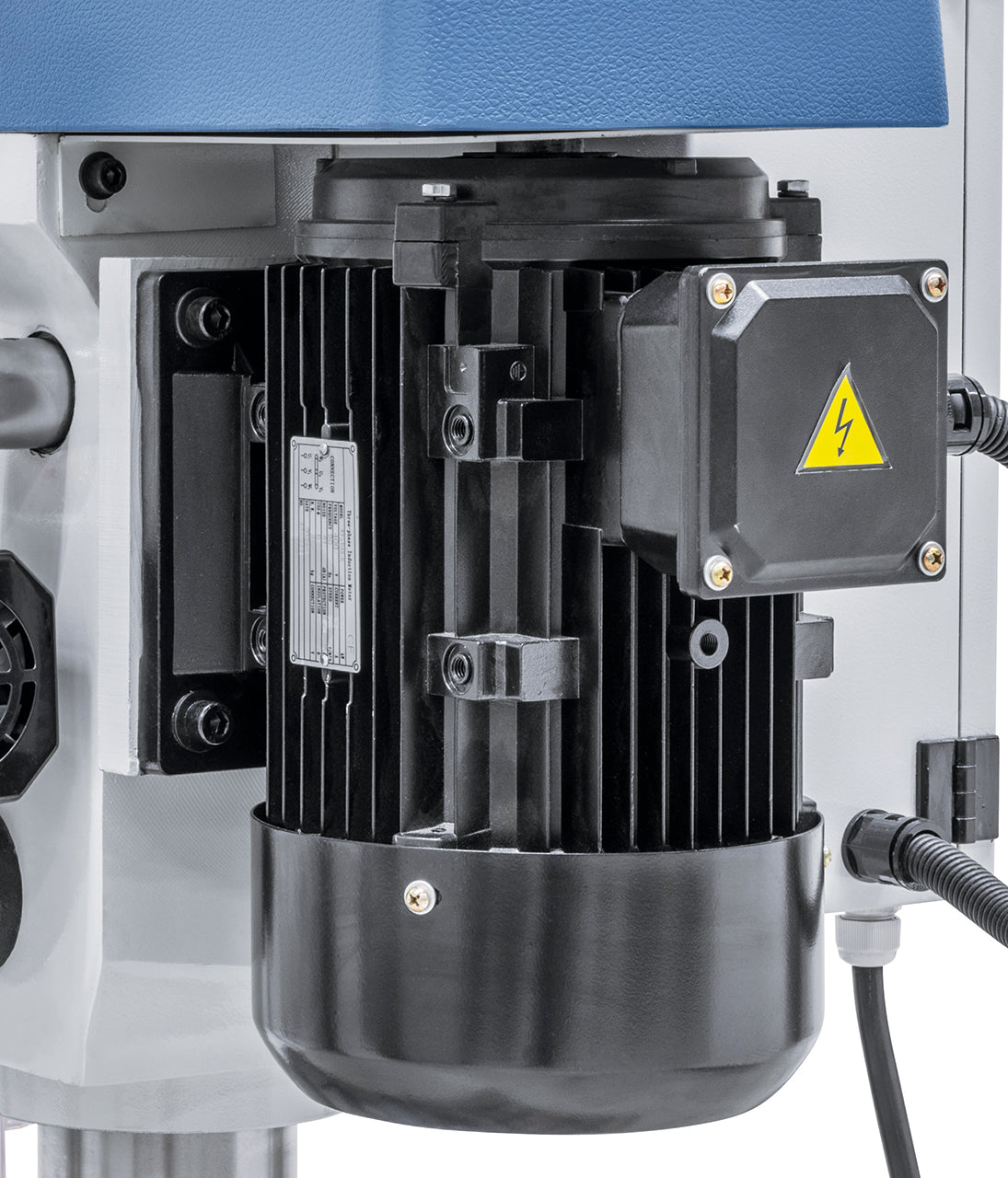

Motor in napajanje
| Oddana moč motorja S1 100 % | 1,1 kW / 400 V |
| Vhodna moč motorja S6 40 % | 1,5 kW / 400 V |
Serijska oprema
- Vpenjalna glava 5-20 mm / B 22
- Trn vpenjalne glave MT 3 / B 22
- Digitalni prikaz hitrosti
- Samodejni pomik vretena
- Redukcijska puša morse konus MT 3 / MT 2
- Naprava za vrezovanje navojev
- LED strojna svetilka

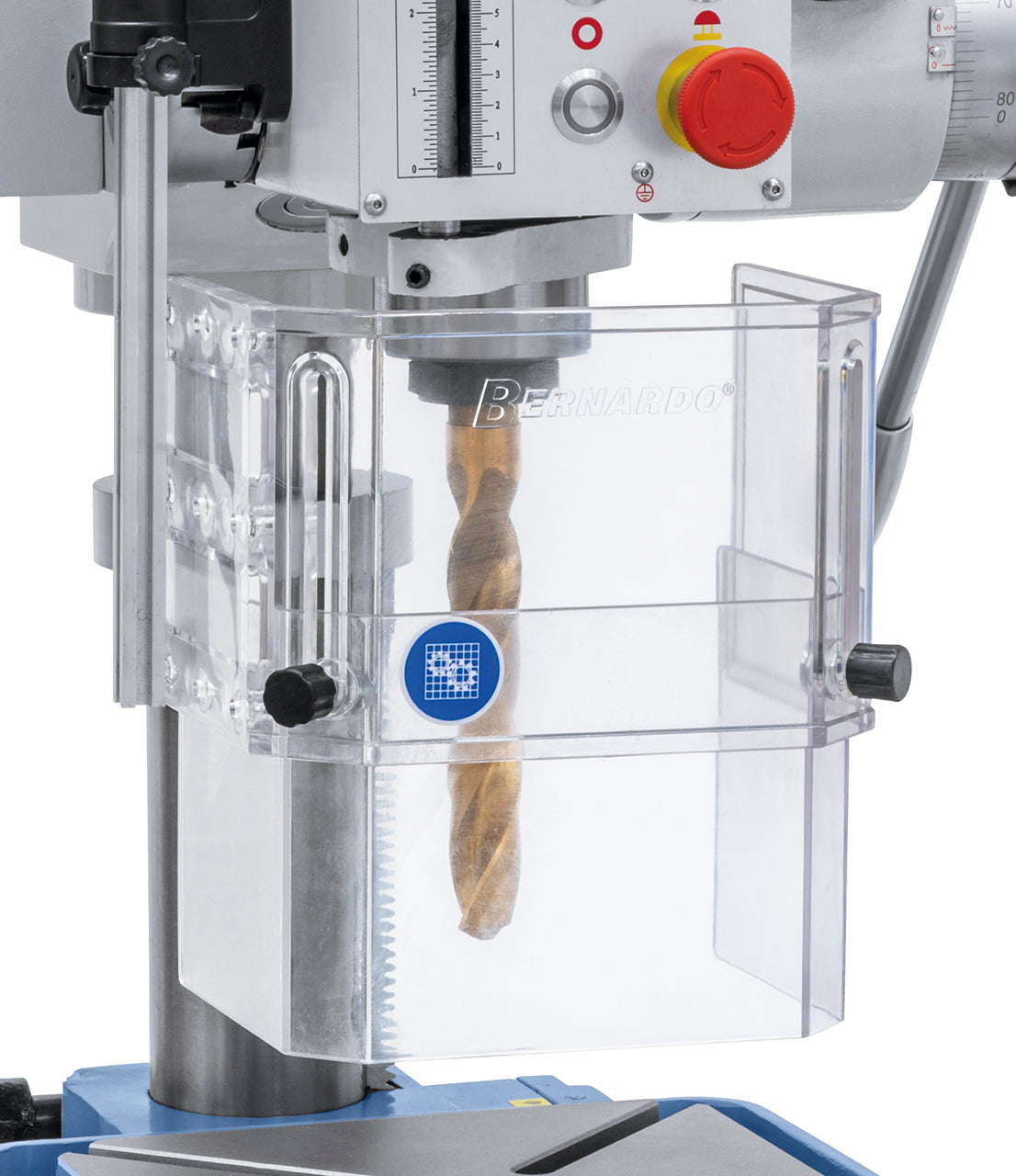

- Višinsko nastavljiv zaščitni pokrov v skladu s standardi CE
Pogosta vprašanja
Ali Bernardo DMT 25 PFV deluje z enofaznim napajanjem 230 V?
Ne, motor zahteva trifazno napajanje 400 V. Oddana moč znaša 1,1 kW v trajnem obratovanju S1 100 % in 1,5 kW vhodne moči v obratovanju S6 40 %. Pred nakupom preverite razpoložljivost trifazne linije v delavnici; za enofazne potrebe se obrnite na Krollit za oceno alternativnih modelov iz ponudbe Bernardo.
Kako deluje vrezovanje navojev na DMT 25 PFV?
Naprava za vrezovanje navojev je vključena serijsko in omogoča vrezovanje do M 20. Samodejni preklop smeri vrtenja na koncu hoda izvleče navojni sveder iz izvrtine brez ročnega posega. V kombinaciji z nastavljivim globinskim omejevalnikom sistem omogoča ponovljivo vrezovanje tudi v slepih izvrtinah.

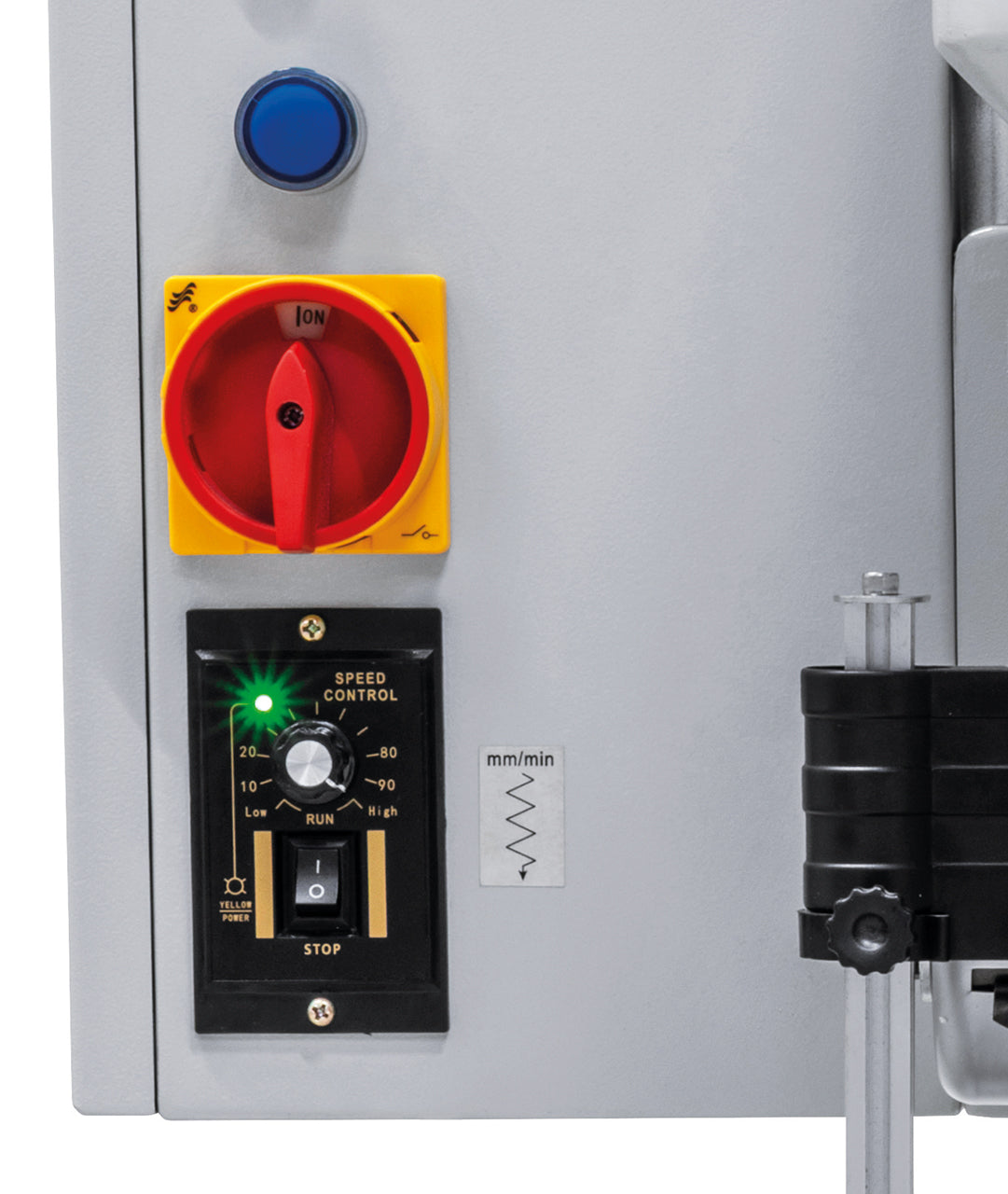

Čemu služi samodejni pomik vretena?

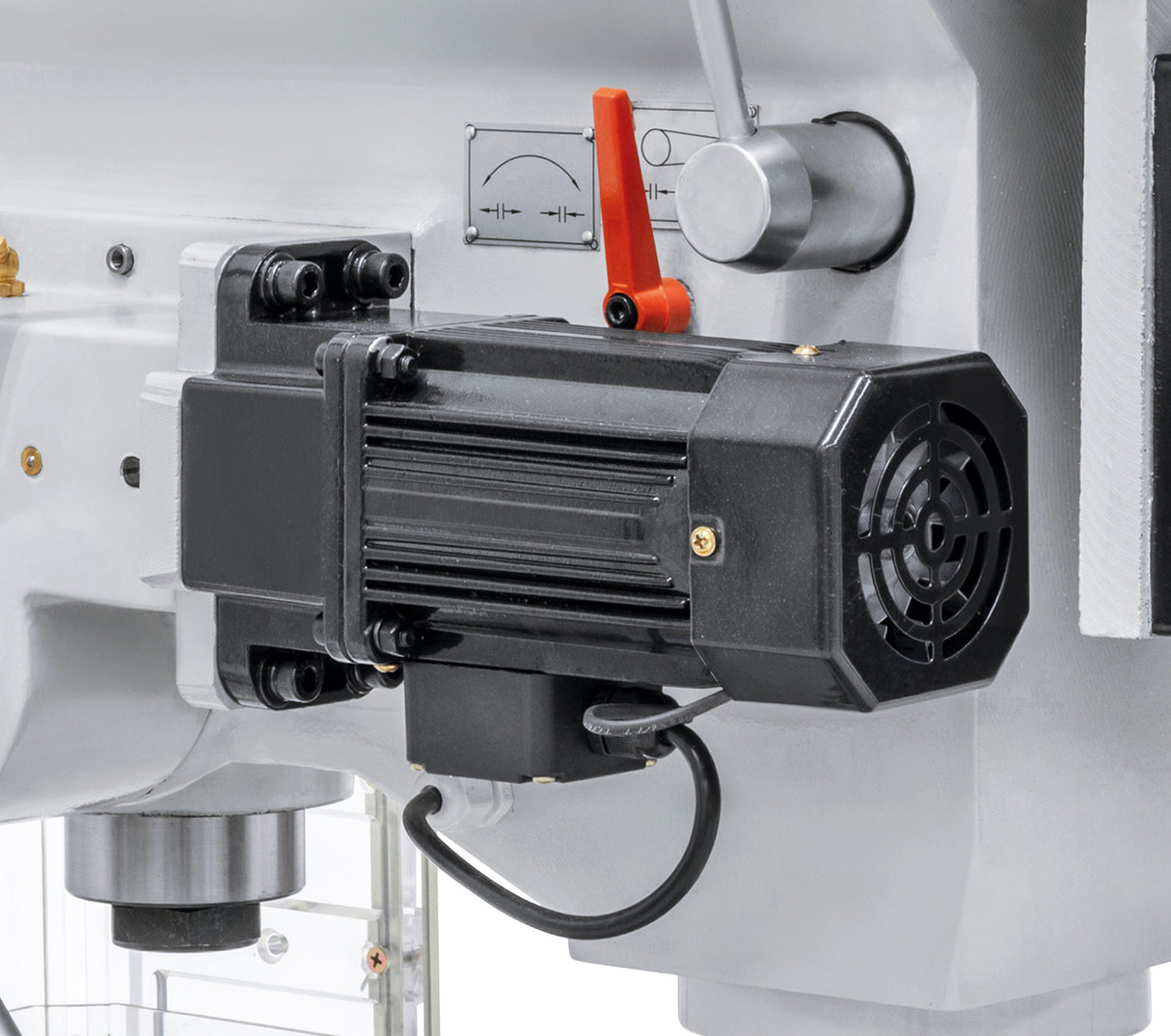

Samodejni pomik, nastavljiv od 0 do 100 mm/min, potiska vreteno v obdelovanec s stalno hitrostjo brez ročnega delovanja na vzvode. Rezultat je enakomeren rezalni pritisk, koristen pri globokih izvrtinah 20-25 mm in pri serijskem delu, z manjšo obrabo svedrov in večjo ponovljivostjo kakovosti izvrtine.
Kakšno natančnost ponuja vreteno DMT 25 PFV?
Soosnost, merjena na vretenu, znaša 0,02 mm ali manj. Ta vrednost omogoča precizno vrtanje in vrezovanje navojev brez ovalizacije izvrtine, kar je odločilna zahteva pri obdelavah z ozkimi tolerancami in pri uporabi svedrov majhnega premera pri visoki hitrosti.

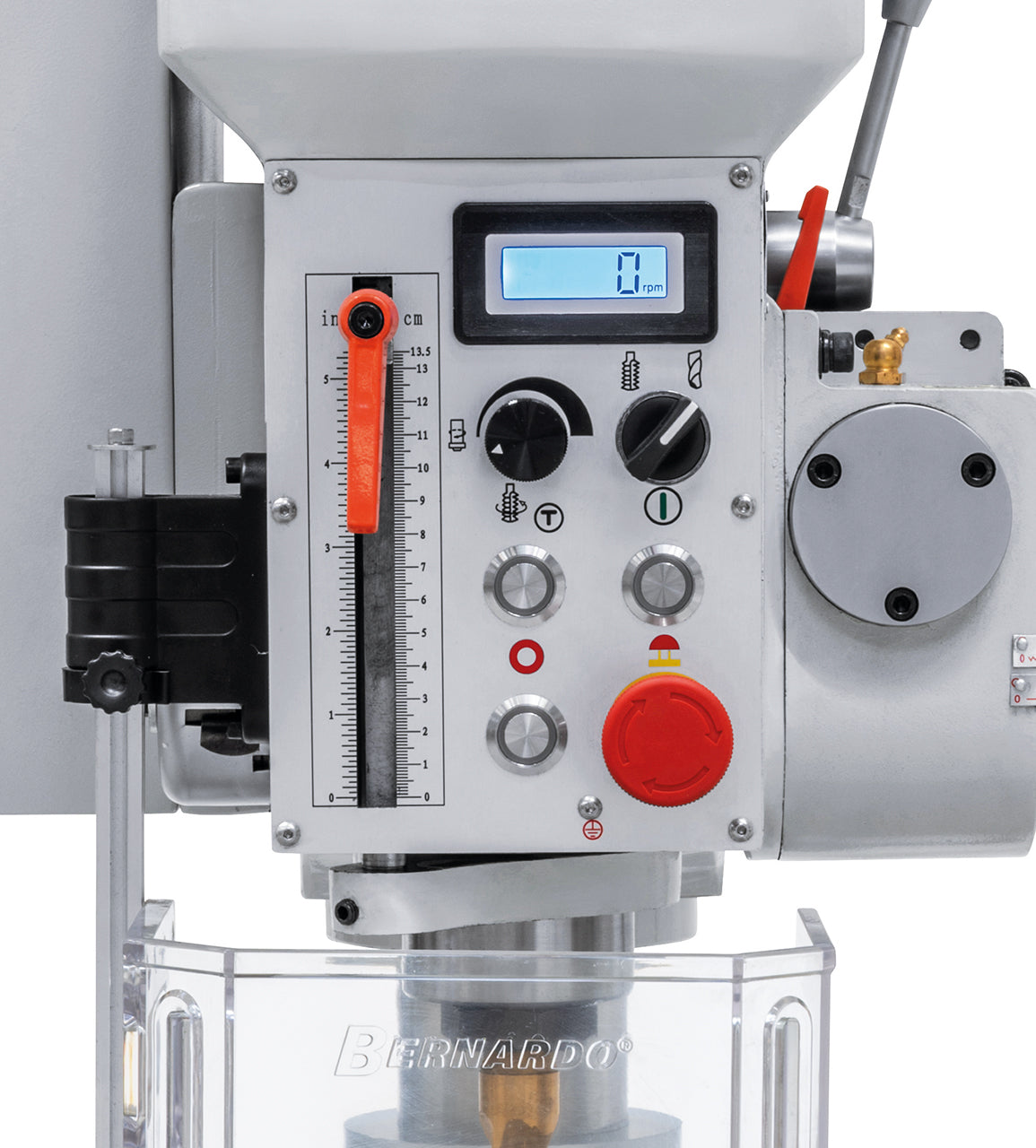

Kako se nastavi hitrost vrtenja?

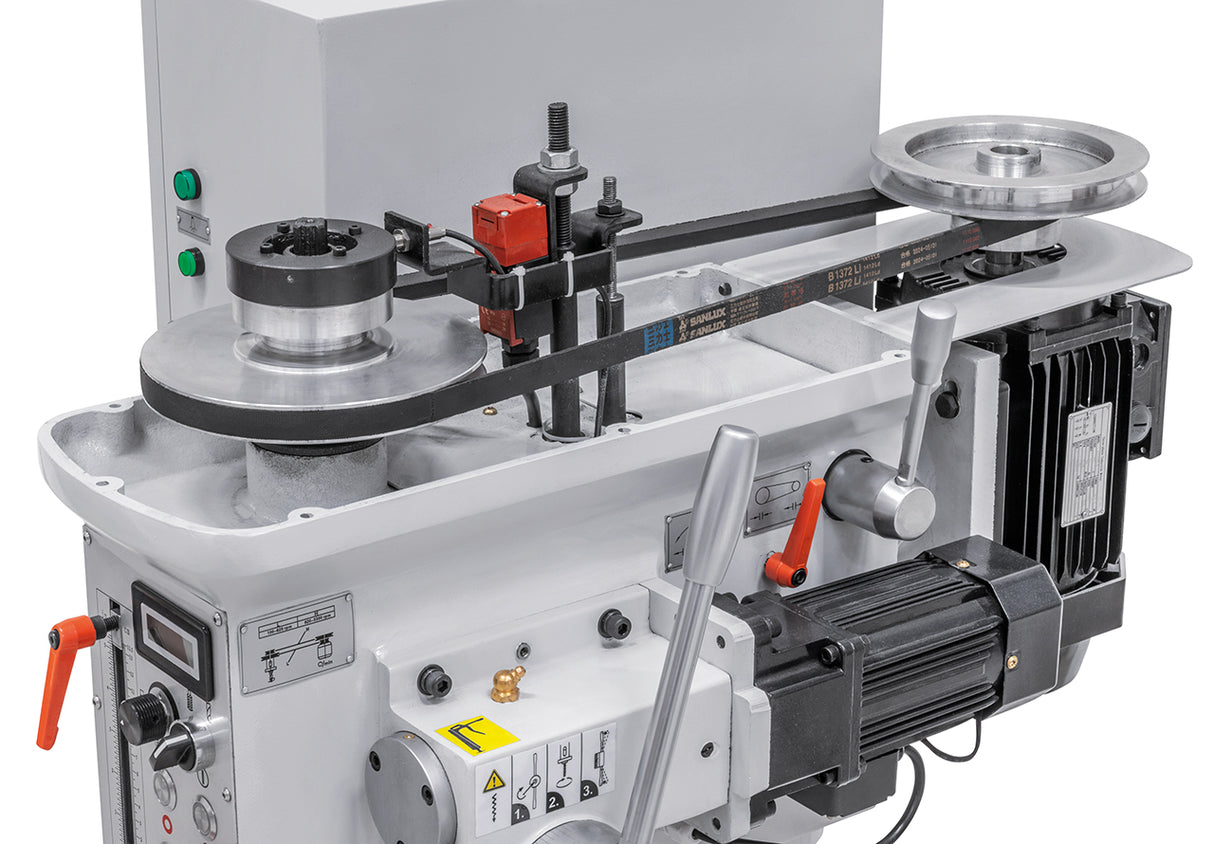

Hitrost je brezstopenjsko nastavljiva v dveh območjih, 100–620 vrt/min in 620–3.300 vrt/min, s serijskim digitalnim prikazom. Prestavljanje jermenov med jermenicami ni potrebno: nastavitev je zvezna, tako da se rezalna hitrost prilagodi premeru svedra in materialu, od majhnih izvrtin v aluminiju do 25-mm izvrtin v jeklu.
Kateri svedri in dodatki se montirajo na DMT 25 PFV?
Stroj ima morse konus MT 3 in je dobavljen z vpenjalno glavo 5-20 mm s priključkom B 22, trnom vpenjalne glave MT 3 / B 22 in redukcijsko pušo MT 3 / MT 2. Mogoče je torej uporabljati tako svedre s cilindričnim steblom v vpenjalni glavi kot svedre in orodja z morse konusom MT 3 ali MT 2, vpete neposredno v nos vretena.
Kako poteka dostava stroja s 206 kg?
Krollit pošilja iz skladišča Monteforte Irpino (AV), Italija, v 5-9 delovnih dneh. Nad 200 kg dostava poteka do pritličja z dvižno ploščadjo. Za namestitev predvidite delovno mizo ali podstavek, primeren teži, in trifazno linijo 400 V; tehnična podpora je dosegljiva na +39 0825-1494022.
