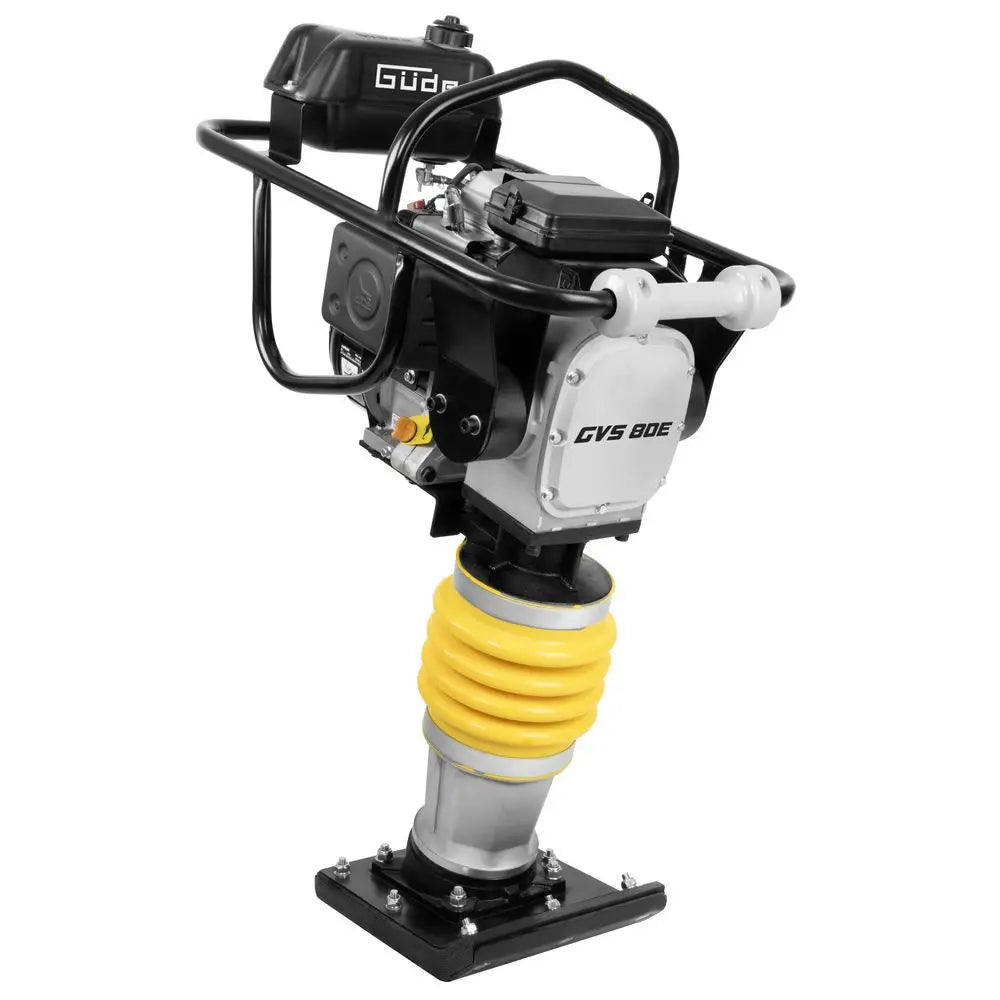

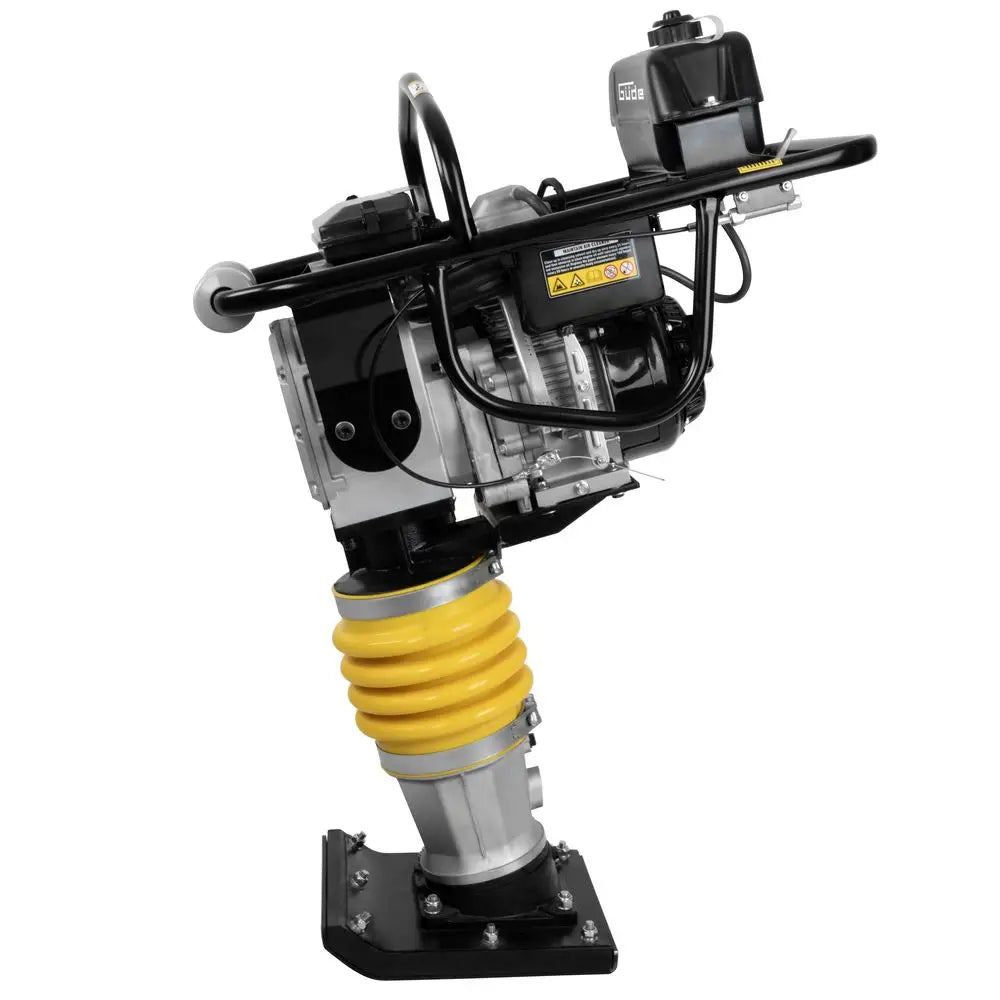

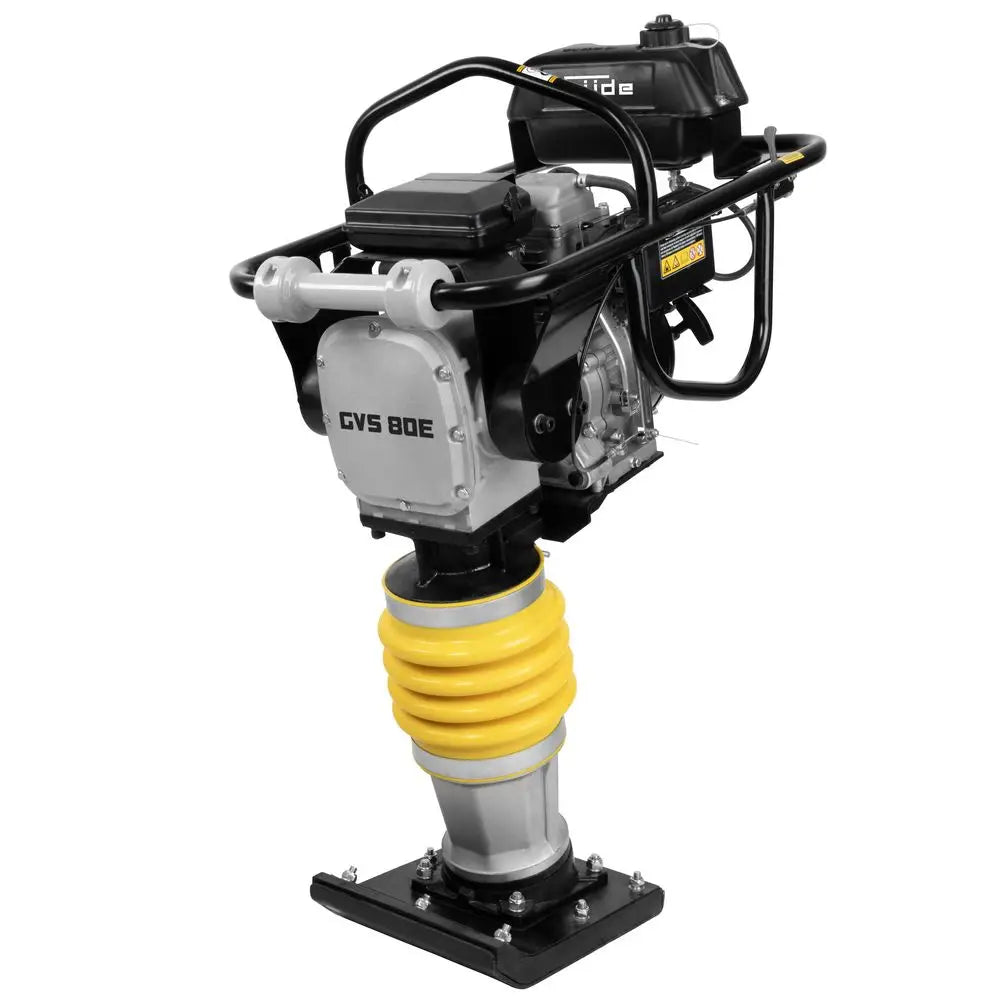

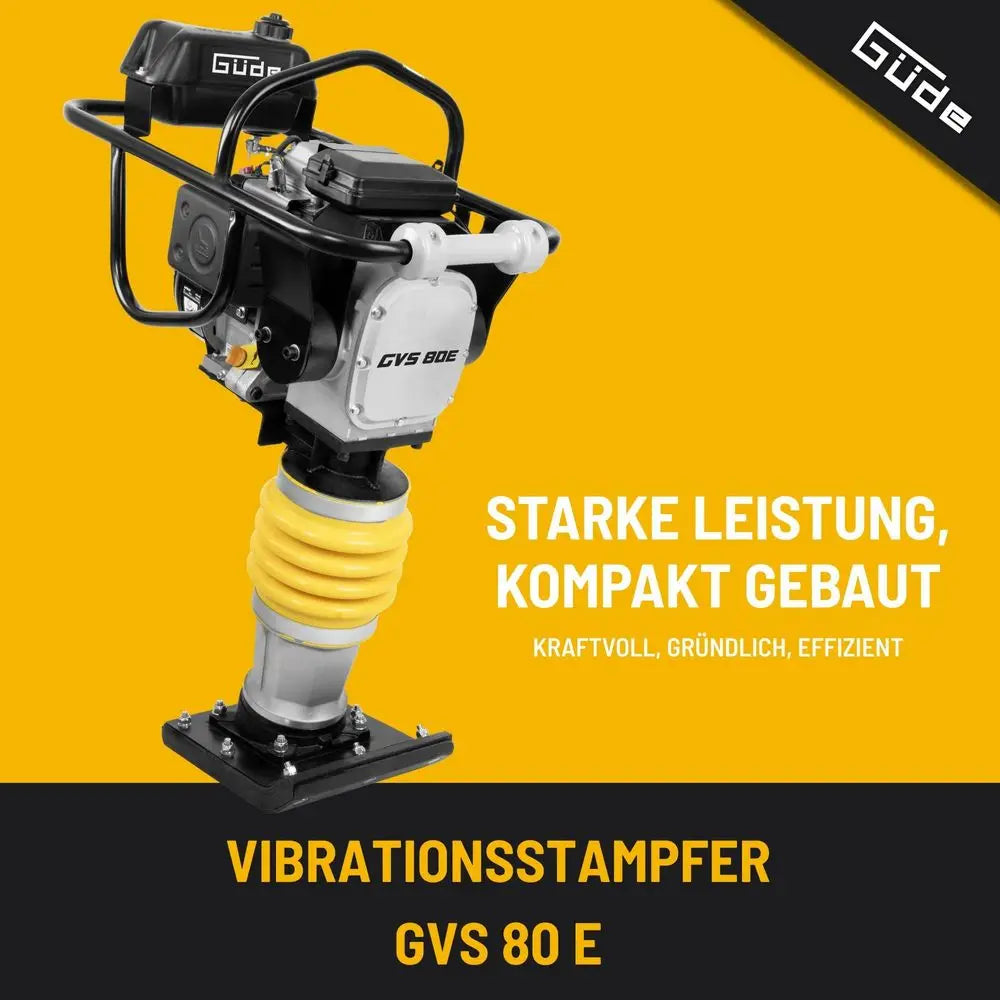

Vertikalni vibracijski tamper Guede GVS 80E - Tumper za zaprte prostore
Vertikalni vibracijski tamper Guede GVS 80E je specializirano orodje za vertikalno zbijanje v zaprtih in težko dostopnih prostorih. Za razliko od horizontalnih vibracijskih plošč lahko vertikalni vibracijski tamper doseže globino zbijanja 40–65 cm na mešanih, zrnatih in umetnih tleh (nasipi, temelji, drenaža). Z le 680 hodi/min in 10 kN konstantnega pritiska GVS 80E zagotavlja enakomerne rezultate na navpičnih ali pol-navpičnih površinah, kar je idealno za otesnjena gradbišča, precizno delo, globoke temelje in otesnjene prostore, kamor vodoravne plošče ne morejo doseči. Njegova lahka teža (75 kg) in kompaktno podnožje (340 x 280 mm) omogočata delo v hodnikih, linearnih jarkih in omejenih prostorih z enim samim operaterjem. Robusten jekleni okvir in sistem reverzibilnega zagona zagotavljata vsakodnevno zanesljivost na težkih gradbiščih.
TEHNIČNE SPECIFIKACIJE

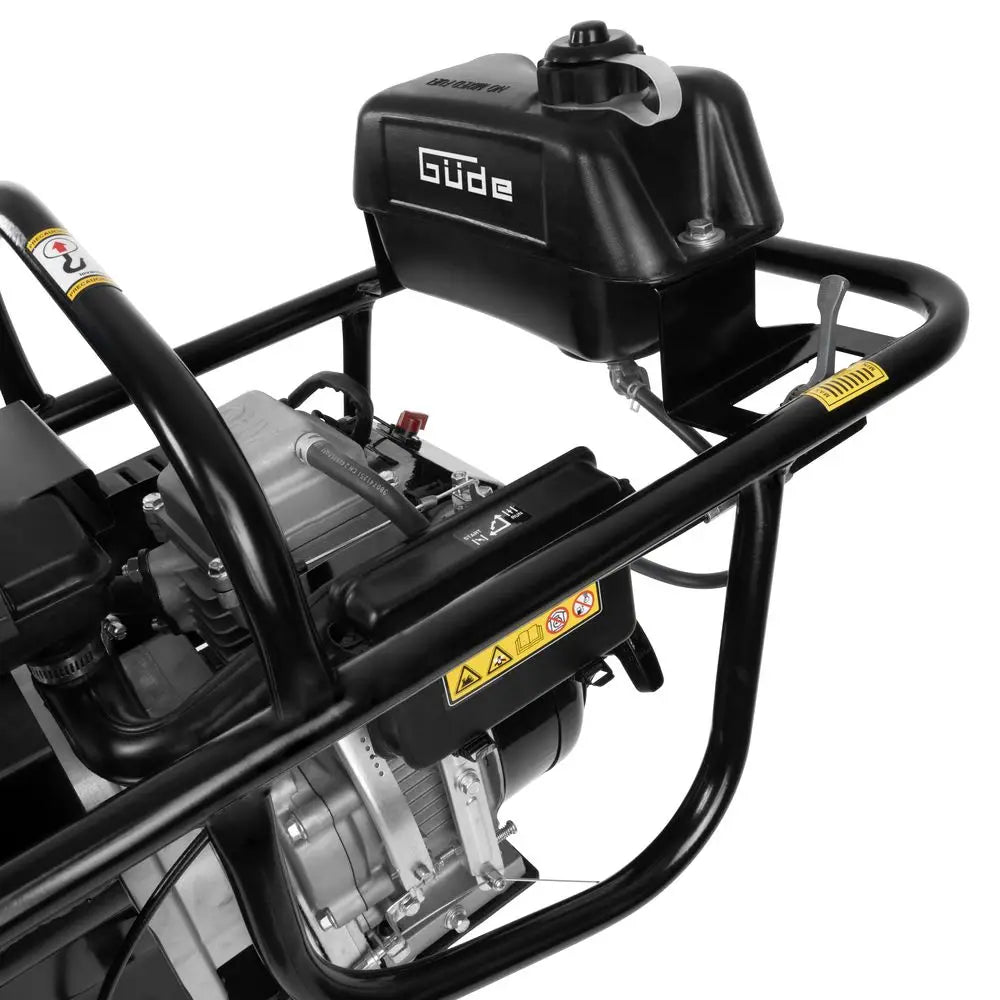

Motor & Vir napajanja
| Parameter |
Vrednost |
| Tip motorja |
4-taktni (Ottov cikel) |
| Prostornina |
196 cm³ |
| Nazivna moč |
4,1 kW (5,5 KM) |
| Vžig |
Svečka (tip: glejte priročnik) |
| Gorivo |
Bencin 95 RON brez Svinec |
| Rezervoar |
2,0 l |
| Avtonomija |
~2–3 h (odvisno od neprekinjenih vibracij) |
| Motorno olje |
0,6 l (15W-40 ali enakovredno SAE) |
| Zagonni sistem |
Reverzibilen (obratno za ekstrakcijo) |
Vibracije & Vertikalno zbijanje
| Parameter |
Vrednost |
| Frekvenca vibracij |
680 udarcev/min (nizka frekvenca, visoka penetracija) |
| Največji tlak zbijanja |
10 kN (koncentrirano na ozkem podnožju) |
| Zagotovljena globina zbijanja |
40–65 cm (dvakrat večja od horizontalnih plošč) |
| Priporočeni materiali |
Mešana zemlja, zrnat, gramoz, meljast pesek, umetna polnila |
| Raven hrupa (LWA) |
105 dB(A) (nekoliko tišje od vodoravnih plošč) |
Potovanje & Vertikalna mobilnost
| Parameter |
Vrednost |
| Gibanje |
Čisto vertikalno (brez horizontalnega napredovanja) |
| Hitrost spuščanja |
10 m/min navzdol (upravljavec upravlja z ročico) |

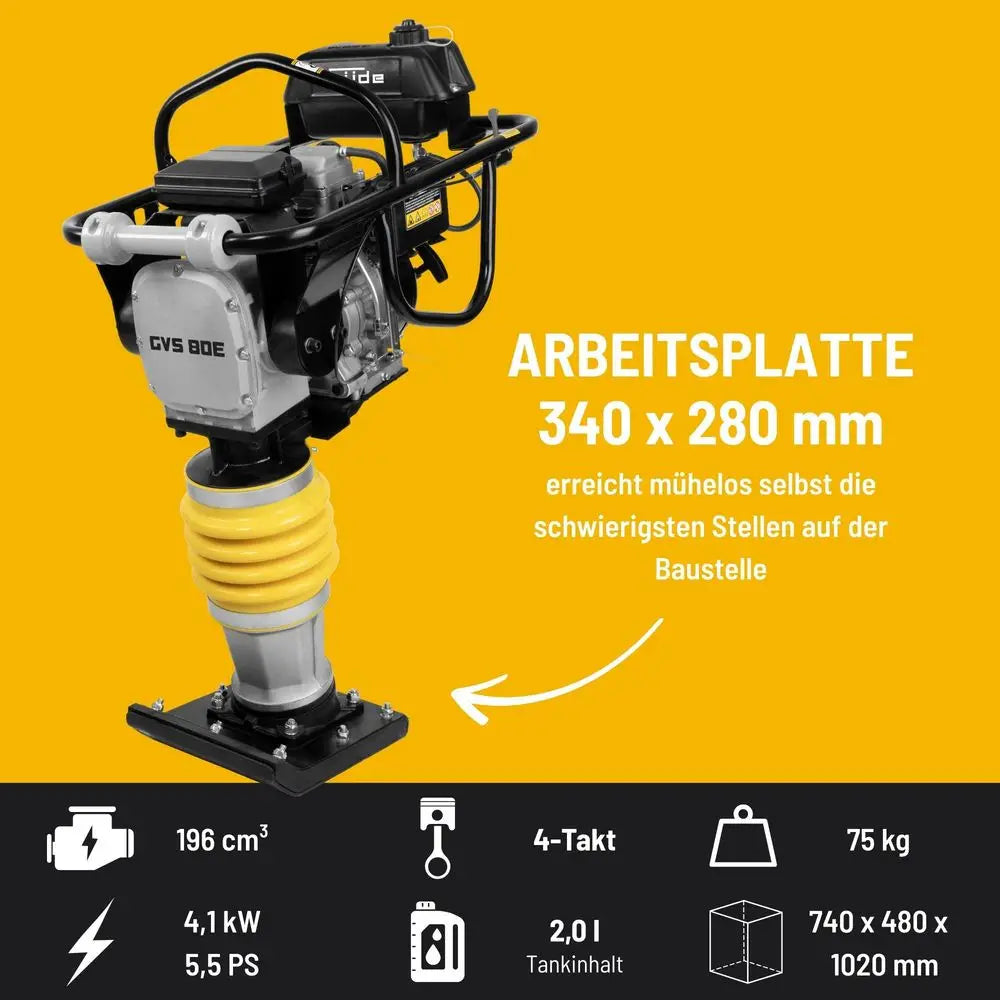

| Širina stopala |
280 mm |
| Dolžina stopala |
340 mm |
| Stopalo |
Jeklo, protizdrsno površina |
| Ročaj |
Trden okvir z dvojnimi ročaji, ki blažijo udarce |
| Zavorni sistem |
Zaustavitev v sili (glejte priročnik) |
Telemetrija & Upravljanje
| Parameter |
Vrednost |
| Zaščita motorja |
Avtomatski senzor olja |
| Zagon |
Zaganjalnik z vrvico + reverzibilni zaganjalnik za ekstrakcijo |
| Vžig s svečko |
S priloženim ključem |
| Stabilizatorji |
4 stranski oporniki proti prevračanju |
| Transportni sistem |
Jeklen okvir, 4-točkovno dviganje sidro |
| Priročniki |
Integrirana navpična opora (neodstranljiva) |
Dimenzije in Logistika
| Parameter |
Vrednost |
| Stroj (v delujočem stanju) |
|
| Dolžina |
740 mm |
| Širina |
480 mm |
| Višina |
1.020 mm (navpični profil) |
| Pakiranje (kot (dobavljeno) |
|
| D × Š × V |
770 × 520 × 1.150 mm |
| Neto teža |
75 kg |
| Bruto teža (z embalažo) |
88 kg |
| Prostornina m³ |
0,455 m³ |
| Razred blaga |
Neeksplozivna kmetijska/gradbena mehanizacija |
Skladnost & Certifikati
| Standard |
Status |
| Direktiva o strojih 2006/42/ES |
✅ Skladno (vidna oznaka CE) |
| Emisije CO₂ |
811,46 g/kWh (4-taktni Ottov ciklični motor) |
| Raven vibracij v dlaneh in rokah |
Glej izjavo o skladnosti (55575_cee.pdf) |
| Kakovost izdelave |
Oznaka Q9 (Guede kakovost)
|
| Euro motor
| Euro 10 (majhen motor standardno)
|

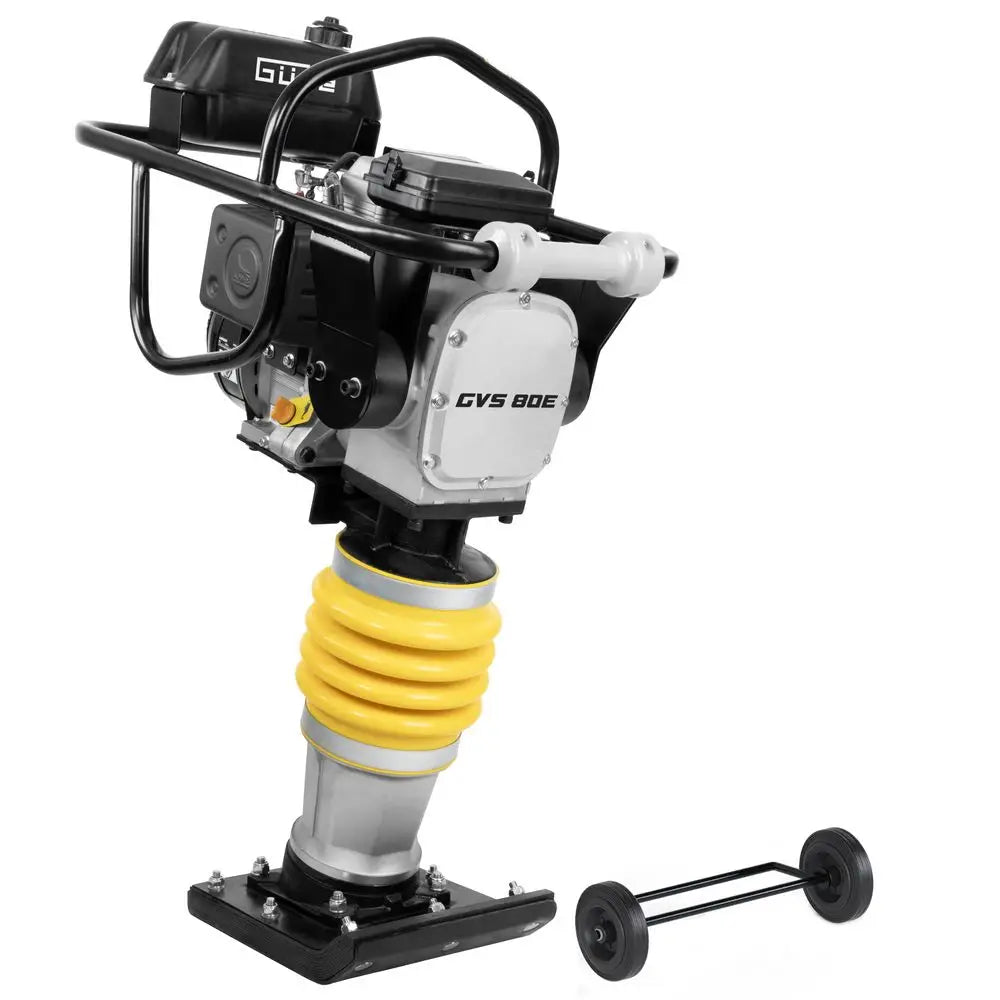

STANDARDNA OPREMA
✅ Vertikalni vibracijski nabijač GVS 80E (podstavek + jeklen okvir)
✅ Dvojni ročaj z dušenjem vibracij
✅ 4 stranske podporne noge proti prevračanju
✅ Zaganjalnik z vrvico (možna zamenjava)
✅ Reverzibilni sistem (izvlečenje stroja iz zbitih tal)
✅ Ključ za svečke (priložen)
✅ Motorno olje 0,6 l (tovarniško prednapolnjeno)
✅ Priročnik za uporabo in vzdrževanje (italijansko na (zahteva)
✅ Izjava o skladnosti CE (55575_cee.pdf, prenosljivo)
IZBIRNA OPREMA / REZERVNI DELI ORIGINALNEGA VODNIKA
Preventivno vzdrževanje
| Koda |
Opis |
Opombe |
| 55575-01058 |
Poliuretanske gumijaste nogice (rezervni del) |
Obrabite 150–250 ur Delo |
| 55575-01060 |
Desni stabilizator |
Zaščita pred prevračanjem |
| 55575-01021 |
Ekscentričen del vibracijske osi |
Obrabni del jedra, 400-urni interval |
| 55575-01046 |
Jermenica vibracijskega sistema |
Zdrs na zahtevo |
| 55575-01034 |
Pogonski jermen motorja |
Menjalnik glavna |
Popravila in restavracije
| Koda |
Opis |
Združljivost |
| 55577-01031 |
Jermenica motorja |
Zamenjajte, če je poškodovana |
| 55574-01103 |
Izpušni dušilec |
Popolna zamenjava s tesnilom |
| 55574-01100 |
Ventil Pokrov |
Preverjanje olja v motorju |
| 55575-01018 |
Desni vibracijski pokrov |
Dostop do mazanja |
| 55575-01045 |
Levi vibracijski pokrov |
Dostop do ležaja |
| 55575-01001 |
Glavni ročaj (zamenjava) |
Udarna obraba ali zlom |
| 55575-01059 |
Ročica za plin + kabel |
Zlom kabla gumb |
Izboljšave in nadgradnje
| Koda |
Opis |
Kdaj |
| 55575-01028 |
Ščit motorja |
Mokra/peščena okolja |
| 55575-01062 |
Nosilec za nogo |
Hitra montaža/demontaža |

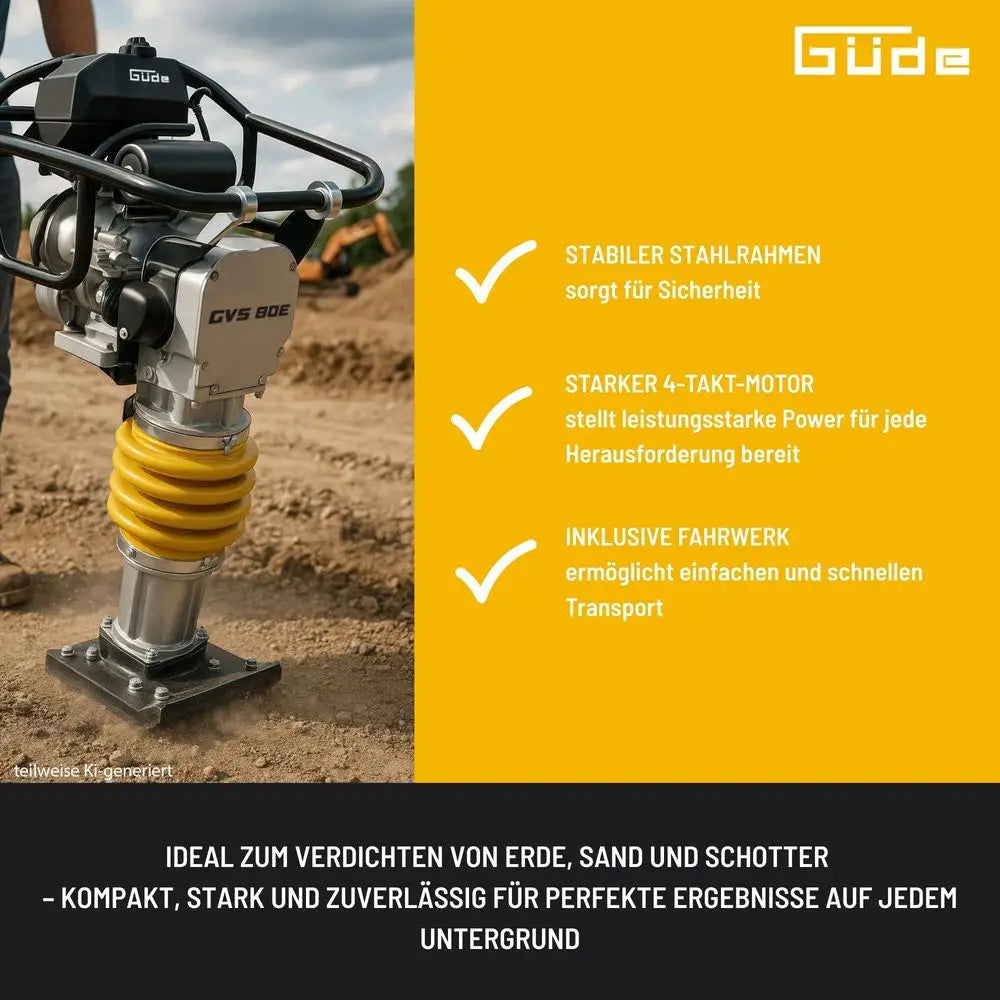

PROFESIONALNO UPORABA
1. Globoko zbijanje temeljev (40–65 cm)
-
Uporaba: Priprava temeljev za stavbe, industrijske objekte, bazene
-
Prednost: Dosežena certificirana globina 40–65 cm, na mešanih/umetnih tleh
-
Frekvenca: 680 udarcev/min za enakomerno prodiranje brez odbijanja
-
Upravljanje: Upravljavec čuti neprekinjeno taktilno povratno informacijo (blaženi ročaji)
2. Linearni izkopi in jarki (drenaža, cevovodi)
-
Uporaba: Zbijanje robov izkopov, obodne drenaže in kanalov
-
Podnožje: 280 x 340 mm, dostop do ozkih prostorov (50 cm hodniki, 45 cm kanali)
-
Globina: 40–65 cm na muljastem pesku, drobnem gramozu
-
Hitrost: Nadzorovan spust 10 m/min, upravljavec prilagaja pritisk z ročico
3. Delo v zaprtih in težkih prostorih
-
Uporaba: Kleti, podhodi, vodnjaki, umetne jame
-
Zaščita: Okvir proti prevračanju s 4 stranskimi nogami (stabilnost 1:3)
-
Mobilnost: Višina profila 1020 mm se prilega skozi standardna vrata (80 cm), dvignjeno individualno
-
Varnost: Reverzibilni sistem izvleče stroj iz blokiranih tal
4. Nadzor gostote in geotehnično testiranje
-
Uporaba: Javna gradbišča s spremenjenimi Proctor certifikati
-
Frekvenca: 680 udarcev/min za enakomerne plasti 10–15 cm
-
Sledljivost: Dokumentacija z izjavo CE o skladnosti
-
Vmesnik: Združljiv z dinamičnimi penetrometri Dynaflex (testiranje po zbijanju)
RAZLIKE V ROZITALNIM VIBRACIJSKIM PLOŠČE
| Parameter |
Plošča GRP 80E |
Vibracijski tamper GVS 80E |
Kdaj uporabiti GVS |
| Hitri/min |
5.000 |
680 |
Gost teren, globina > 40 cm |
| Globina |
20 cm |
40–65 cm |
Temelji, globoki izkopi |
| Tlak |
14 kN |
10 kN (koncentrirano) |
Navpične površine, zaprti prostori |
| Stopnica |
420×520 mm |
280×340 mm |
Hodniki, jarki, drenaža |
| Premik |
Horizontalno (samodejno) |
Čisto navpično |
Ročno delo, ne potovanje |
| Hrup |
108 dB(A) |
105 dB(A) |
Gosto poseljena območja (- 3 dB) |
| Teža |
70 kg |
75 kg |
En sam upravljalnik s stojalom |
| Tipična uporaba |
Tlakovanje, ploščice |
Globoki temelji, drenaža |
Geotehnika/težka gradbena dela |
POGOSTA VPRAŠANJA VPRAŠANJA (FAQ)
Kakšna je razlika med "globino" plošče GVS 80E (40–65 cm) in plošče GRP 80E (20 cm)?
GVS 80E zbija navpično v zaporednih plasteh: vsak prehod prodre 5–8 cm. S ponavljanjem 6–8 prehodov dosežete 40–65 cm skupne zbitosti. GRP 80E zbija plitvo (20 cm), vendar v enem samem horizontalnem prehodu. Za temelje je GVS boljši.
Ali lahko vertikalni nabijač uporabljam na asfaltu?
Ni priporočljivo. Vroč/trd asfalt ne koristi vertikalnim vibracijam. GVS je zasnovan za zrnata, peščena in mešana tla, ne za bitumenske materiale. Za asfalt uporabite horizontalni GRP 80E. plošča.
Kako deluje "reverzibilni sistem" GVS 80E?
Če se nabijač zatakne v zbitih tleh, zaganjajte v vzvratni prestavi. Motor obrne vrtenje in noga ga izvleče iz zemlje. To ni vzvratna prestava, temveč zasilno navpično izvlečenje.
Koliko vzdrževanja je potrebno med deli?
Vsakih 20 ur: preverite olje, očistite zračni filter. Vsakih 50 ur: Popolna menjava motornega olja, mazanje ležajev. Vsakih 100 ur: Zamenjava svečke, preverite gumijaste nogice. Vedno uporabljajte svež bencin (ne shranjen več kot 3 mesece).
Ali se gumijaste nogice obrabijo? Ali so priložene?
Da, obrabijo se. Življenjska doba: 150–250 ur delovanja (odvisno od velikosti zrn in vlažnosti). Rezervni del: koda 55575-01058. So vključene v standardno opremo vendar ga je mogoče zamenjati v 5 minutah.
Hrup: 105 dB(A) Ali je primeren za stanovanjska območja?
Da, nekoliko tišji od GRP 80E (108 dB). Vendar je glasen kot gradbišče. V stanovanjskih območjih uporabo omejite na 8:00–17:00 od ponedeljka do petka (preverite lokalne predpise). Za upravljavce zagotovite slušalke z razmerjem signal-šum 95 dB.
Ali lahko navpični nabijač dvignem z žerjavom?
Da. Okvir ima 4 certificirane sidrne točke (glejte priročnik) za največje horizontalno dvigovanje 2 toni. Vendar je neto teža 75 kg: najboljši je ročni transport z dvema osebama.
Ali obstaja garancija za mehanske poškodbe (zagozdene noge, prisilni motor)?
Standardna garancija Guede: 24 mesecev od nakupa (tovarniške napake). Izjeme: pomanjkanje vzdrževanja olja, gorivo shranjeno >6 mesecev, prisilni motor v blokiranem načinu odsesavanja, Potopitev v vodo. Za pritožbe se obrnite na Krollit v 30 dneh od nakupa.
Kakšna je taktilna povratna informacija med stiskanjem?
Vibracije se prenašajo neposredno na ročaje (blažijo se za udobje). Upravljavec čuti intenzivnost udarcev in prilagaja pritisk s počasnim dvigovanjem/spuščanjem. Ni numeričnih podatkov v realnem času: gre za ročno delo, ki temelji na izkušnjah.
Ali moram vertikalni nabijač nekje registrirati?
Ne. Ni registriran (brez registrske tablice). Dokumentacija: priročnik + izjava CE. Za javna gradbišča zahtevajte DURC (certificirano potrdilo o varnosti pri delu) + registracijo pri Gospodarski zbornici (zahteva podjetje). Shranite račun Krollit za garancijo in pomoč.
