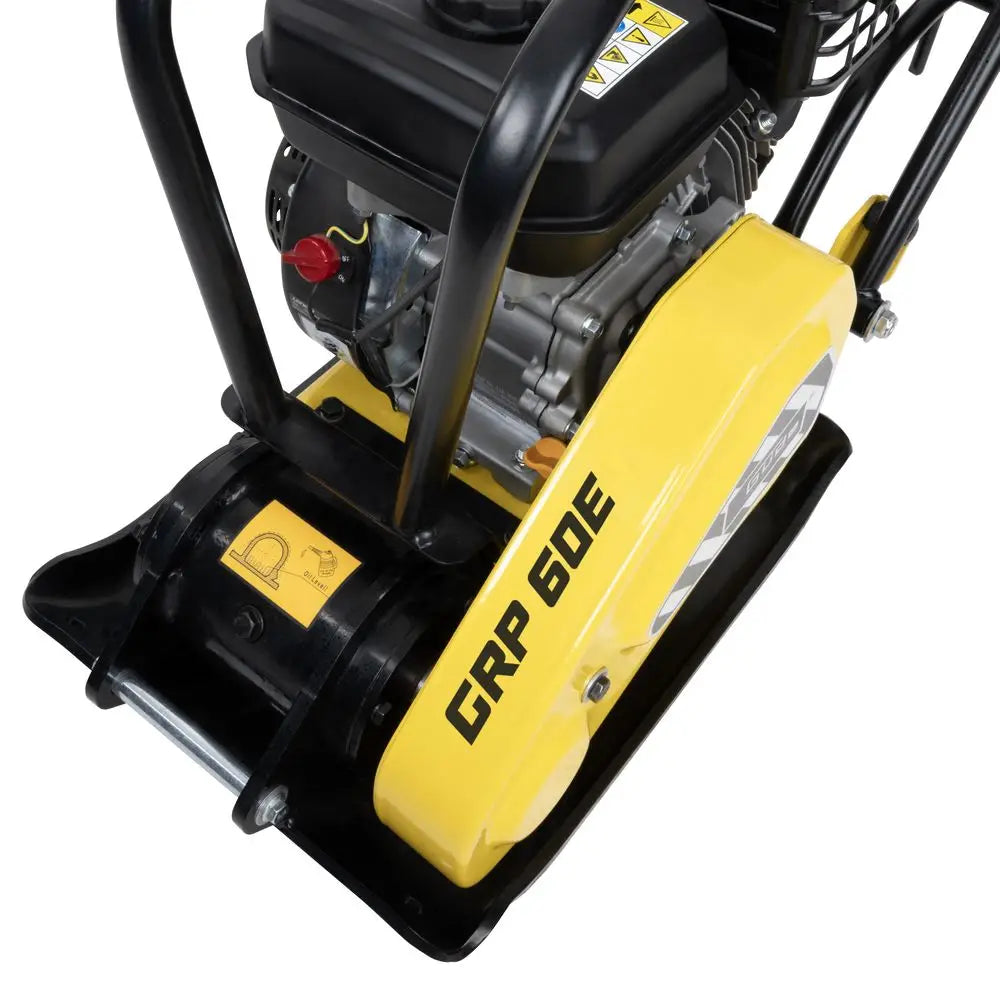

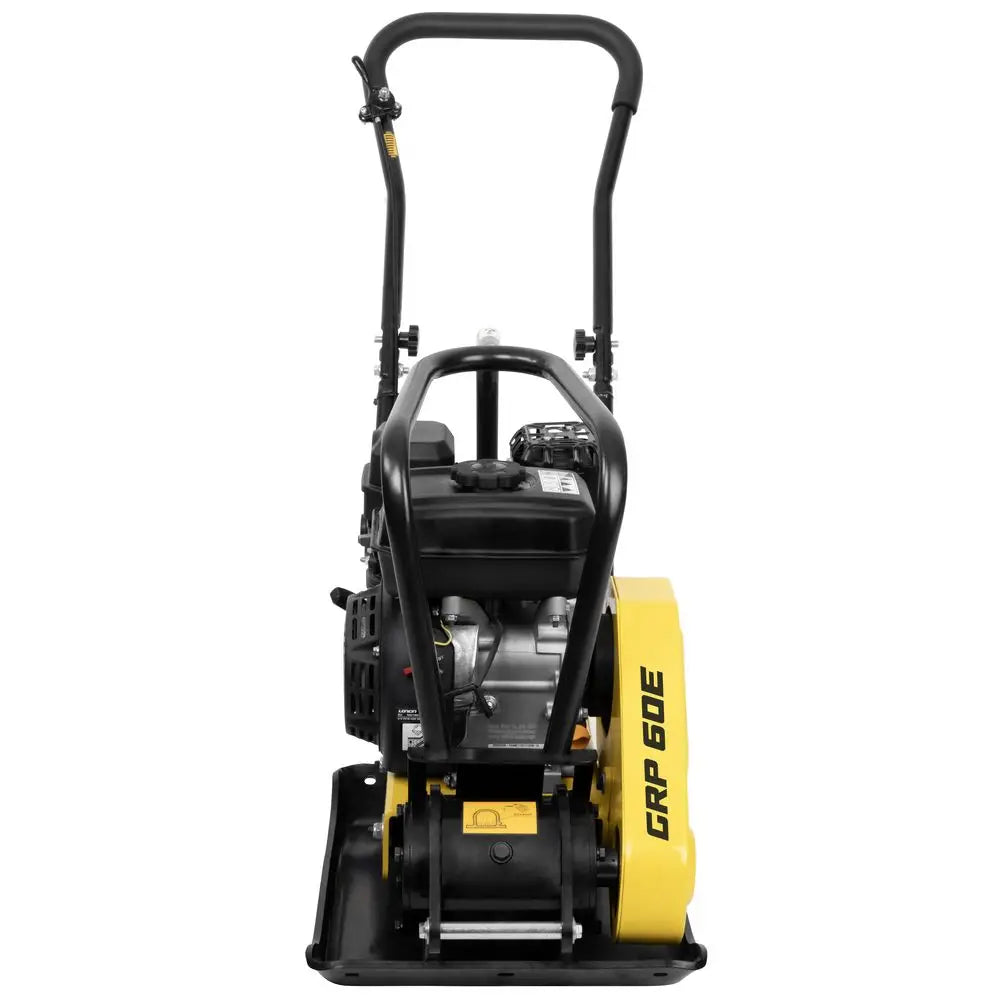

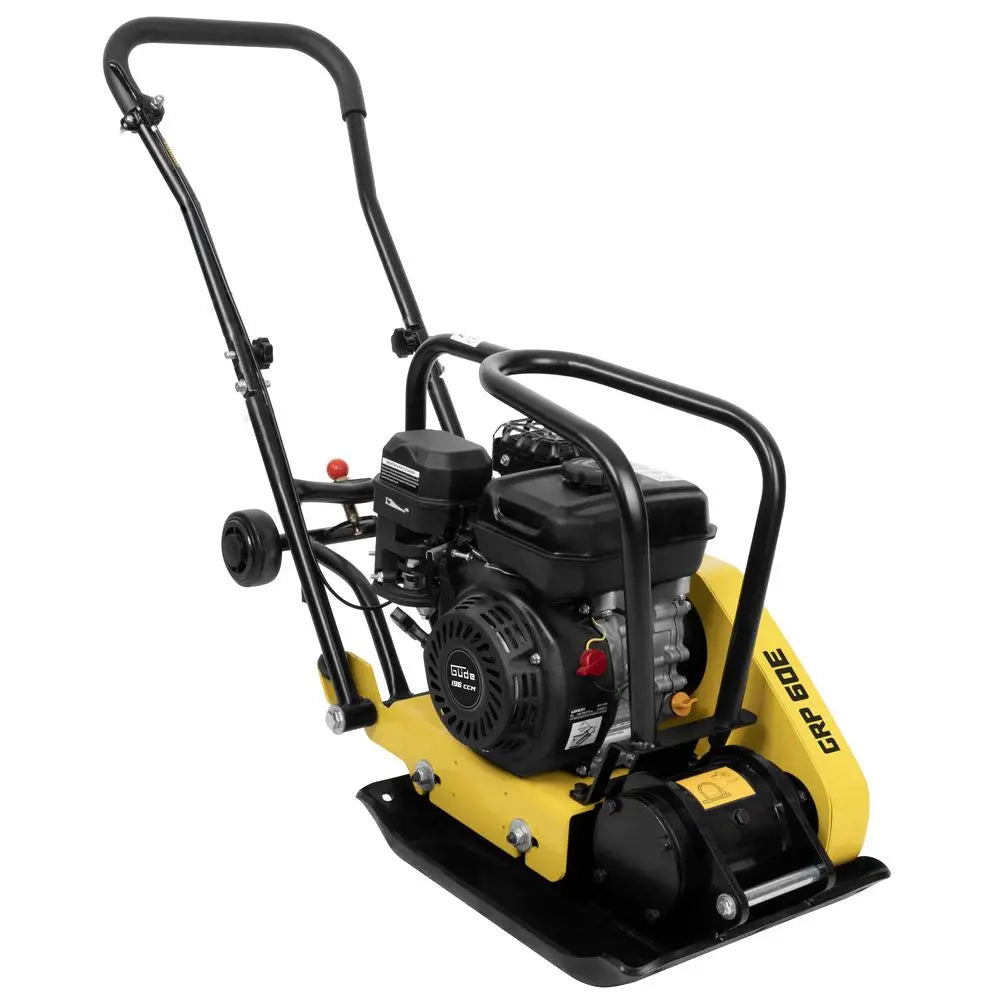

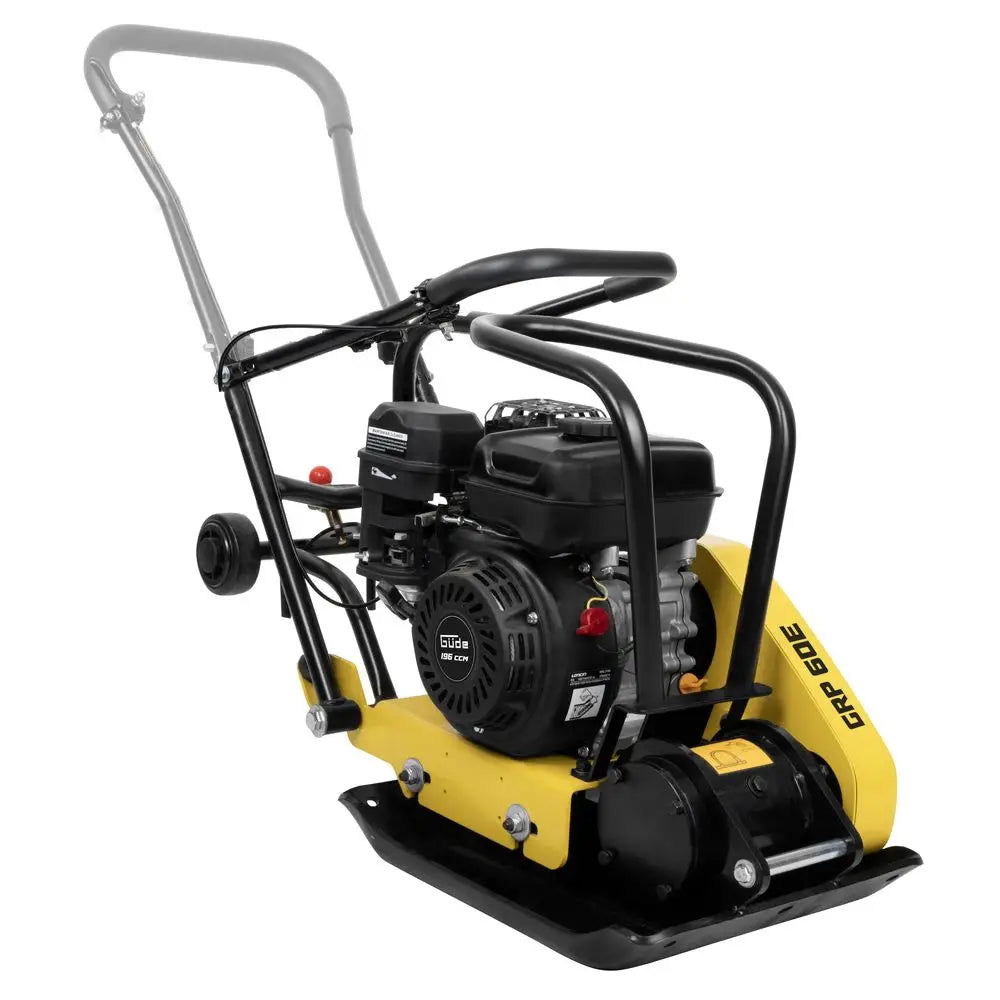

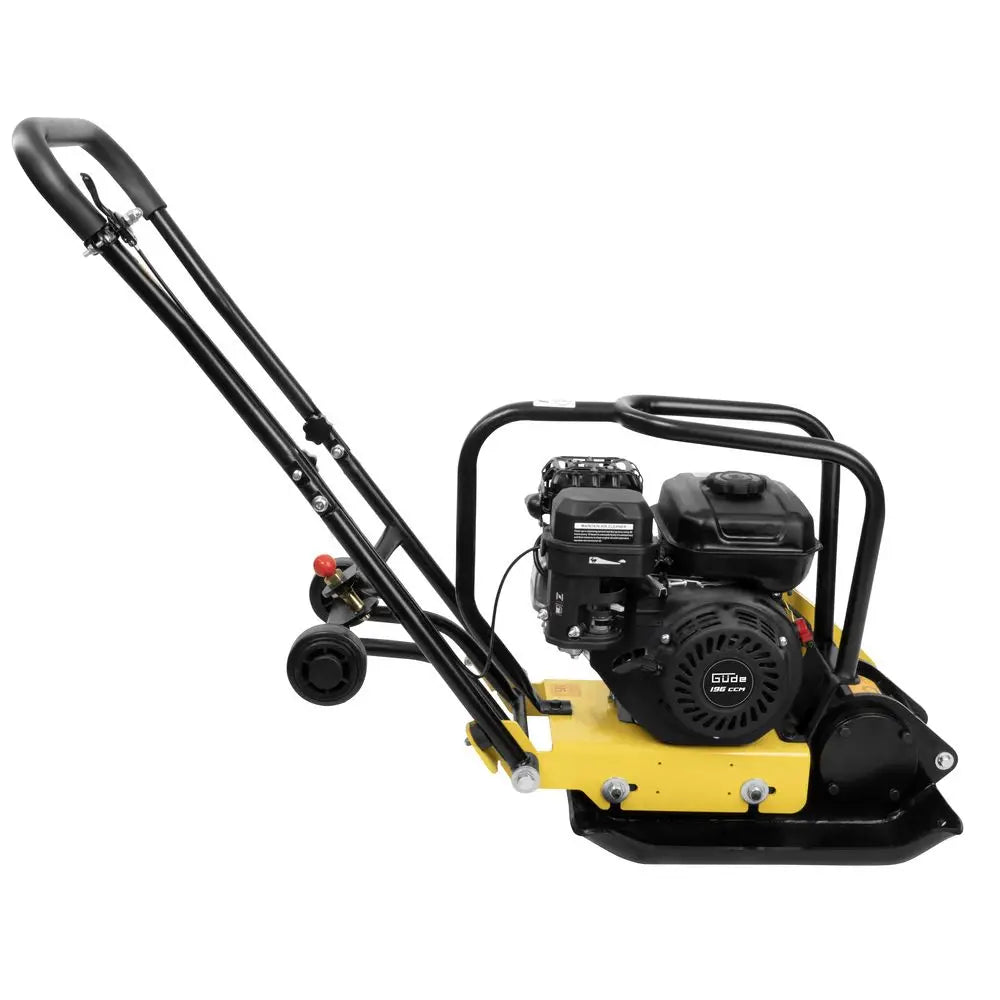

Vibracijska plošča Güde GRP 60E – Vibracijska plošča

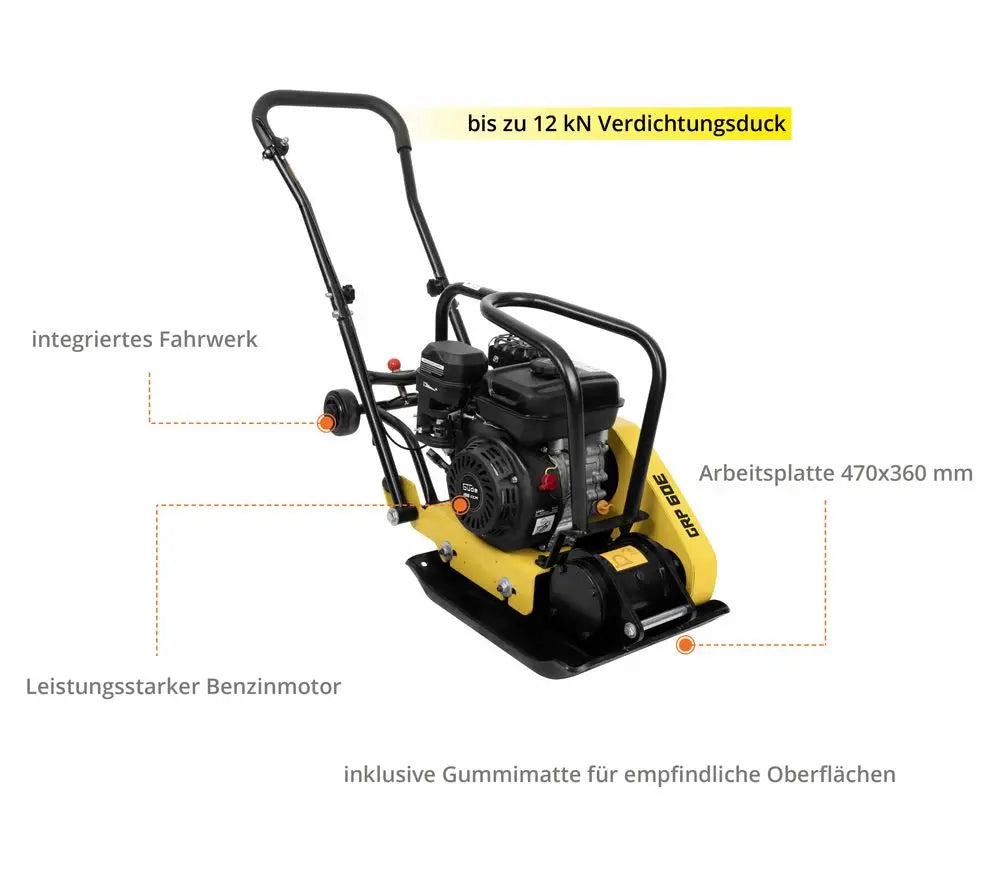

Vibracijska plošča Güde GRP 60E je vibracijska plošča, zasnovana za profesionalno zbijanje asfalta, stabiliziranih mešanic, peska in gramoza na majhnih do srednje velikih površinah. Idealna za polagalce ploščic, gradbena podjetja, obnovitvena dela in tlakovanje, GRP 60E združuje izjemno okretnost (le 64 kg) s konstantno močjo zbijanja (5000 vibracij/min, 12 kN pritiska). **Samodejno premikanje** odpravlja utrujenost upravljavca, medtem ko **jekleni okvir** ščiti notranje komponente med pogostim transportom na gradbišču.
MIZA STROKOVNJAKA
| Vloga |
Polagalec ploščic |
Gradbeni izvajalec |
Vzdrževalec cest |
| Naloge |
Polaganje ploščic, robnikov, podlage |
Izkopi, temelji, asfalt |
Popravila bitumenskih površin |
| Primarni problem |
Ročno zbijanje je naporno |
Učinkovitost na majhnih gradbiščih |
Omejena mobilnost |
| Rešitev Güde GRP 60E |
Samodejni zagon, majhna teža (64 kg) |
Globoko zbijanje (20 cm), zanesljivost |
Prenosno podvozje, avtonomna vožnja |
| Ustrezni ključni kazalniki uspešnosti |
Ravnost odlaganja (±2 mm) |
Donosnost naložbe v opremo (stroški/uro) |
Kakovost zbijanja (uniforme GS/AS) |
| Pomisleki |
Kakovost površine, karoserija vibracije |
Časi nastavitve, zanesljivost |
Hrup, poraba goriva |

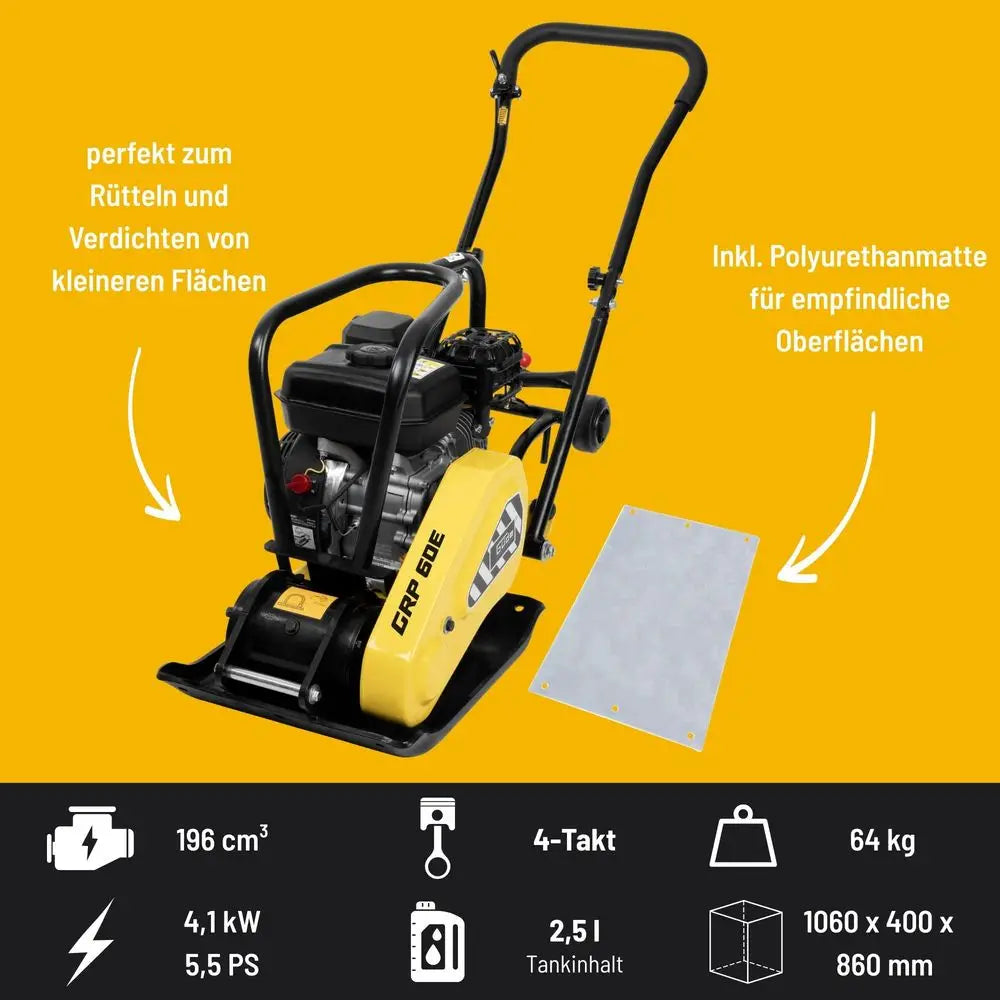

TEHNIČNI PODATKI
Motor in Vir napajanja
| Parameter |
Vrednost |
| Tip motorja |
4-taktni (Ottov cikel) |
| Prostornina |
196 cm³ |
| Nazivna moč |
4,1 kW (5,5 KM) |
| Vžig |
Svečka (tip: glejte priročnik) |
| Gorivo |
Bencin 95 RON brez Svinec |
| Rezervoar |
2,5 l |
| Avtonomija |
~3–4 ure (odvisno od vibracij) |
| Motorno olje |
0,6 l (15W-40 ali enakovredno SAE) |
Vibracije in Zbijanje
| Parameter |
Vrednost |
| Frekvenca vibracij |
5.000 udarcev/min |
| Največji tlak zbijanja |
12 kN |
| Zagotovljena globina zbijanja |
20 cm (na pesku/gramozu) |
| Priporočeni materiali |
Hladen, stabiliziran asfalt, granuliran pesek, gramoz 0–32 mm |
| Raven hrupa (LWA) |
108 dB(A) (enakovredno kamnolomu/bagru) |
Prenos & Mobilnost
| Parameter |
Vrednost |
| Zagon (napredek) |
Samodejno |
| Delovna hitrost |
20 m/min |
| Širina plošče |
400 mm |
| Dolžina plošče |
470 mm |
| Plošča |
Jeklo, brez torzijske trdnosti, minimalno odporno proti obrabi |
| Plošča oprijem |
Poliuretan (neobvezno, vključeno) |
| Ročaj |
Zložljiv, z dušenjem vibracij |
| Zavorni sistem |
Za ustavitev v sili (glejte priročnik) |
Telemetrija & Upravljanje
| Parameter |
Vrednost |
| Zaščita motorja |
Senzor samodejnega olja |
| Zagon |
Zaganjalnik z vleko (tip: vključen) |
| Vžig s svečko |
S priloženim ključem (55577-01055) |
| Transportno kolo |
Ø 300 mm, hitra montaža (del 55577-01060) |
| Vleka sistem |
Jeklen okvir s 4 sidrnimi točkami |
Dimenzije in Logistika
| Parameter |
Vrednost |
| Stroj (v delujočem stanju) |
|
| Dolžina |
1.060 mm |
| Širina |
400 mm |
| Višina |
860 mm |
| Pakiranje (kot (dobavljeno) |
|
| D × Š × V |
750 × 420 × 620 mm |
| Neto teža |
64 kg |
| Bruto teža (z embalažo) |
68 kg |
| Prostornina m³ |
0,196 m³ |
| Razred blaga |
Neeksplozivna kmetijska/gradbena mehanizacija |
Skladnost & Certifikati
| Standard |
Status |
| Direktiva o strojih 2006/42/ES |
✅ Skladno (vidna oznaka CE) |
| Emisije CO₂ |
811,46 g/kWh (4-taktni Ottov ciklični motor) |
| Raven vibracij v dlaneh in rokah |
Glej izjavo o skladnosti |
| Kakovost izdelave |
Oznaka Q9 (kakovostni Güde) |
| Euro motor |
Euro 10 (standardni majhen motor) |
STANDARDNA OPREMA
✅ Vibracijska plošča GRP 60E (osnova + jekleno ogrodje)

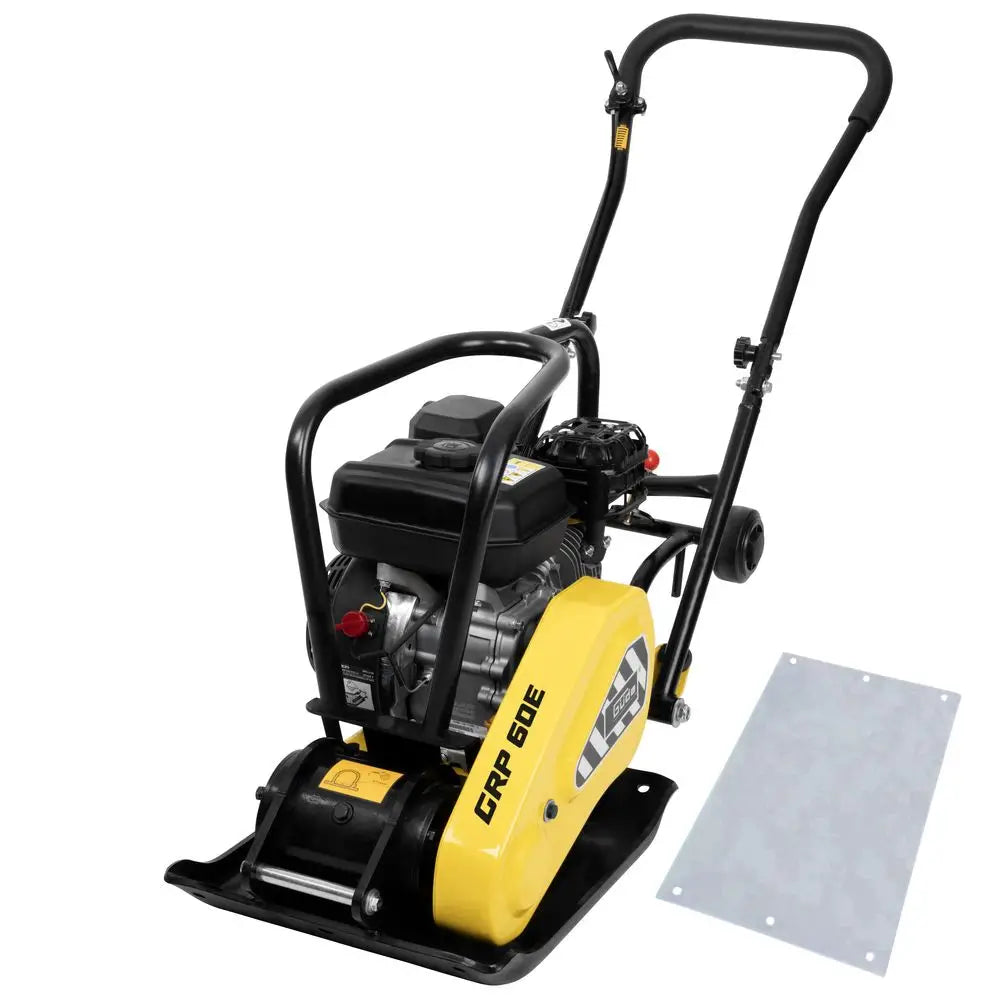

✅ Poliuretanska podloga za občutljive površine (vključena, sestavljena v 2 minutah)

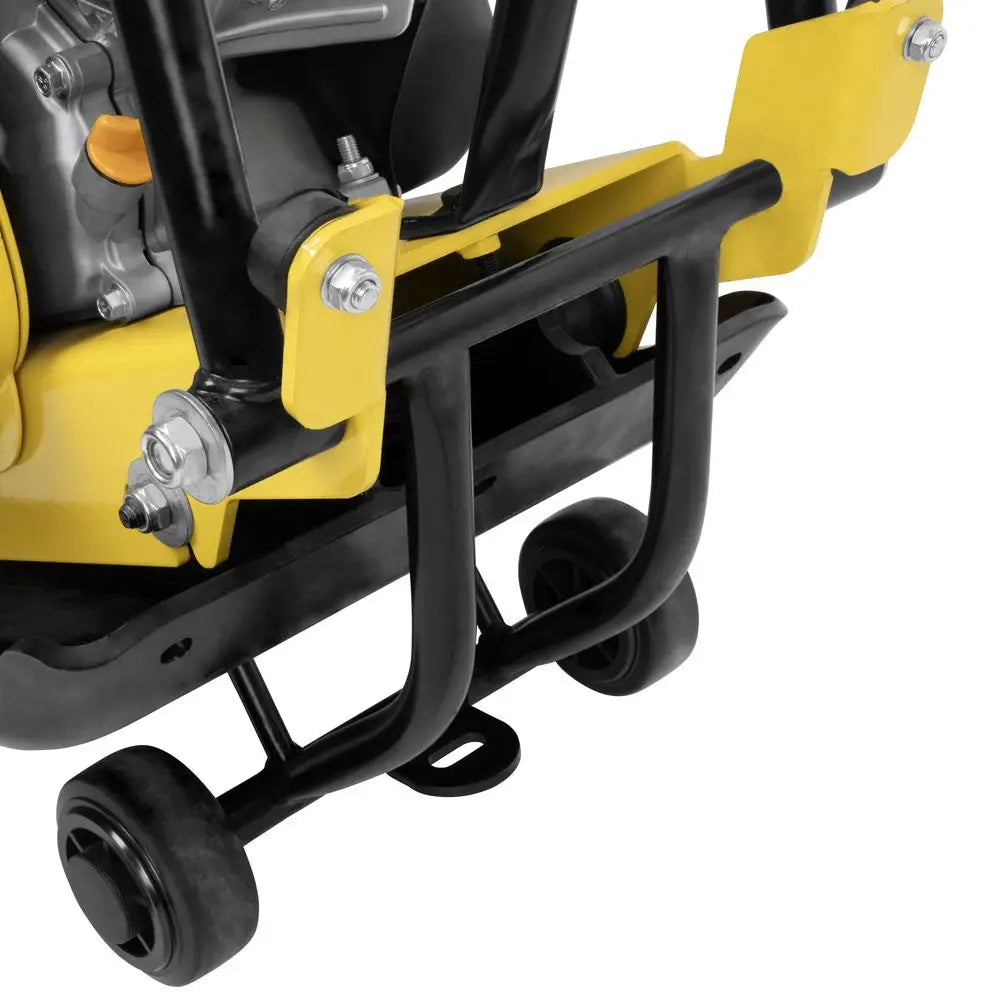

✅ Vozik (transportno kolo) z osjo in napenjalcem

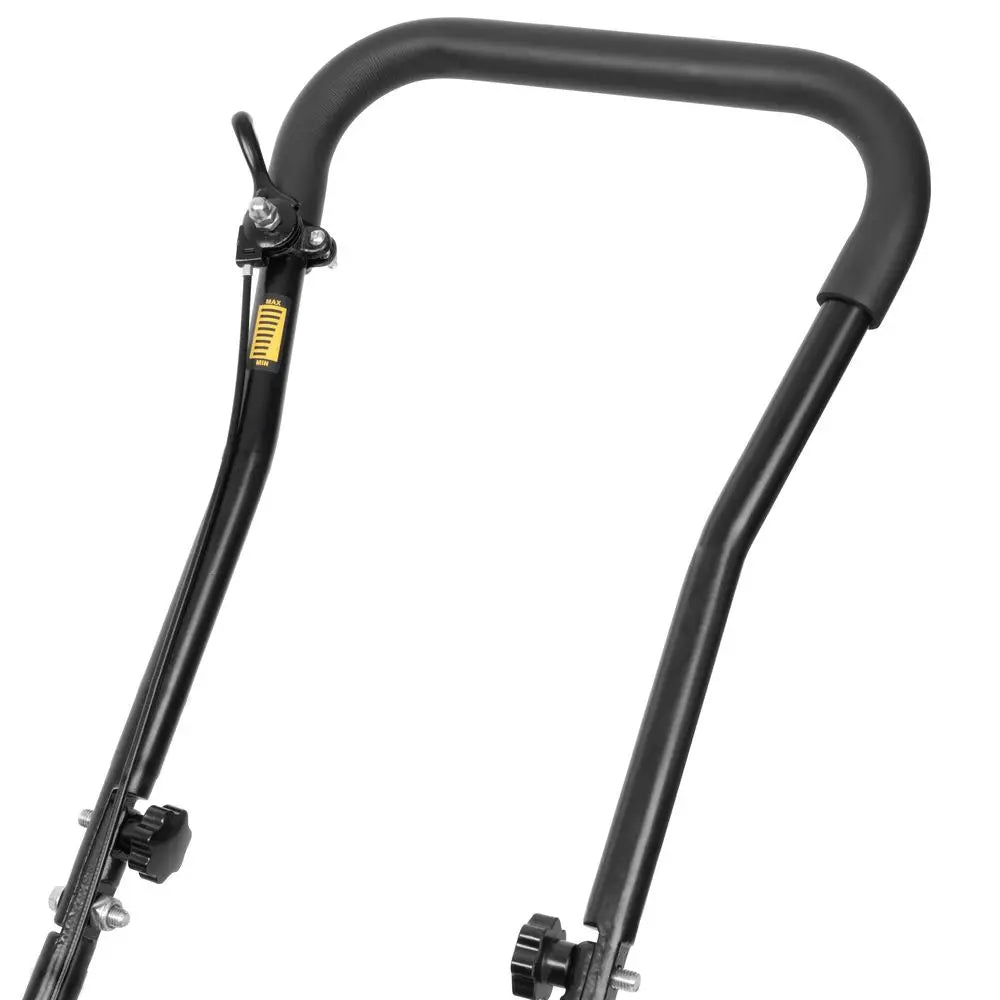

✅ Zložljiv ročaj (ročaj) z blaženjem
✅ Zaganjalnik z vrvico (možna zamenjava)
✅ Ključ za svečke (del 55577-01055)
✅ Motorno olje 0,6 l (tovarniško napolnjeno)
✅ Uporaba in vzdrževanje priročnik (italijansko na zahtevo)
✅ Izjava o skladnosti CE
PROFESIONALNA UPORABA
1. Polaganje ploščic in tlakovanje
-
Uporaba: Zbijanje podlage 0–20 cm (pesek in cement, stabiliziran)
-
Prednost: Manevriranje 64 kg na ozkih površinah
-
Globina: 15–20 cm enakomerno
-
Čas postavitve: 5 min (izbirna podloga za zaščito robov)
2. Hladen asfalt in Popravila
-
Uporaba: Tesnjenje lukenj, spojev, asfaltnih zaplat
-
Frekvenca: 5000 vibracij/min idealno za hladen/vroči asfalt
-
Tlak: 12 kN zadostuje za majhne cestne spoje (<50 m²)
-
Avtonomija: 3–4 ure z 2,5 l bencina
3. Restavriranje in zgodovinske stavbe
-
Uporaba: Nežno zbijanje (vključena poliuretanska podloga)
-
Zaščita: Brez zdrsa, brez poškodb površine
-
Mobilnost: Kompakten okvir, vzpenja se po stopnicah do Naklon 1:2
4. Začasne instalacije in logistika
-
Uporaba: Priprava parkirišč, dvorišč in skladišč
-
Hitrost: 20 m/min avtonomnega premikanja
-
Učinkovitost: 8 ur dela z eno samo osebo
POGOSTA VPRAŠANJA (FAQ)
Ali vibracijska plošča GRP 60E doseže globino zbijanja večjo od 20 cm?
Ne. Zagotovljena globina je 20 cm na granuliranem pesku/gramozu. Za večje globine (30+ cm) priporočamo Güde GRP 80E (4,8 kW, 14 kN). GRP 60E je zasnovan za robnike, podlage pločnikov in majhna gradbišča.
Ali lahko GRP 60E uporabljam na mokrem asfaltu ali po dežju?
Ni priporočljivo. Voda ovira prenos vibracij in zmanjšuje oprijem plošče. Po dežju počakajte 24–48 ur ali pokrijte območje s ponjavo. Motor: ne vlivajte vode v rezervoar ali prezračevalne odprtine.
Ali "samodejni" zagon pomeni, da se premikam, ne da bi se ga dotaknil?
Da, vendar z nadzorom. Ko zaženete in pospešite, se plošča premika avtonomno (20 m/min). Upočasnite/ustavite lahko z ročico za plin ali z dvigom ročice. Idealno na ravnih površinah; na pobočjih > 5°, ročno podprto (ni priporočljivo).
Koliko vzdrževanja je potrebno med deli?
Vsakih 25 ur dela: izpustite motorno olje, preverite zračni filter, namažite vibracijske ležaje (podrobnosti v priročniku). Vsakih 100 ur: zamenjajte svečko, očistite rezervoar. Uporabite sveže gorivo. (ni skladiščeno > 3 mesece brez stabilizatorja).
Ali se poliuretanska podloga obrabi? Kako dolgo zdrži?
Da, z obrabo. Tipična življenjska doba: 200–300 ur neprekinjenega dela (odvisno od velikosti zrn in omočenja). Rezervni del: del 55577-01058. Razstavljanje/sestavljanje: <2 min zaradi hitro snemljivih nosilcev 55577-01057.
Ali je GRP 60E hrupen? Ali lahko delam v bližini hiš?
Da, je hrupen (108 dB(A), kar ustreza krožni žagi). V stanovanjskih območjih omejite uporabo na 8:00–17:00 od ponedeljka do petka (preverite lokalne predpise). Upravljavcem zagotovite osebno zaščitno opremo (zaščita za sluh 95 dB SNR).
Ali ga lahko prevažam v standardnem avtomobilu? Ali ima dimenzije pakiranja?
Da. Dimenzije pakiranja: 750 × 420 × 620 mm, bruto teža 68 kg (kabina avtomobila, prtljažnik). Za posamezna gradbišča prikolica ni potrebna.
Ali garancija krije škodo zaradi napačne uporabe (npr. vroč asfalt, dež)?
Standardna garancija Güde: 24 mesecev od datuma nakupa (proizvodne napake). Izjeme: uporaba na vročem asfaltu (>50 °C), potopitev v vodo, gorivo shranjeno >6 mesecev, pomanjkanje vzdrževanja. Za pritožbe se obrnite na Krollit v 30 dneh od nakupa.
Kakšen je povratni/odbojni moment plošče med delovanjem?
Zahvaljujoč uravnoteženim ekscentrikom plošča ne poskakuje. Gladko se spušča s 5000 vibracijami/min. Na neravnih površinah upravljavec čuti "taktilno povratno informacijo" (vibracije v rokah, ki jih blaži ročaj). Zasnova Güde: stabilizacijski patent.
Ali moram stroj nekje registrirati?
Ne. Neregistriran gradbeni stroj (brez registrske tablice). Dokumentacija: priročnik + izjava CE (priložena). Za javna gradbišča zahtevajte registracijo pri DURC (Duty of Construction) + registracijo pri Gospodarski zbornici (nanaša se na podjetje, ne na stroj). Račun Krollit shranite za namene garancije.
