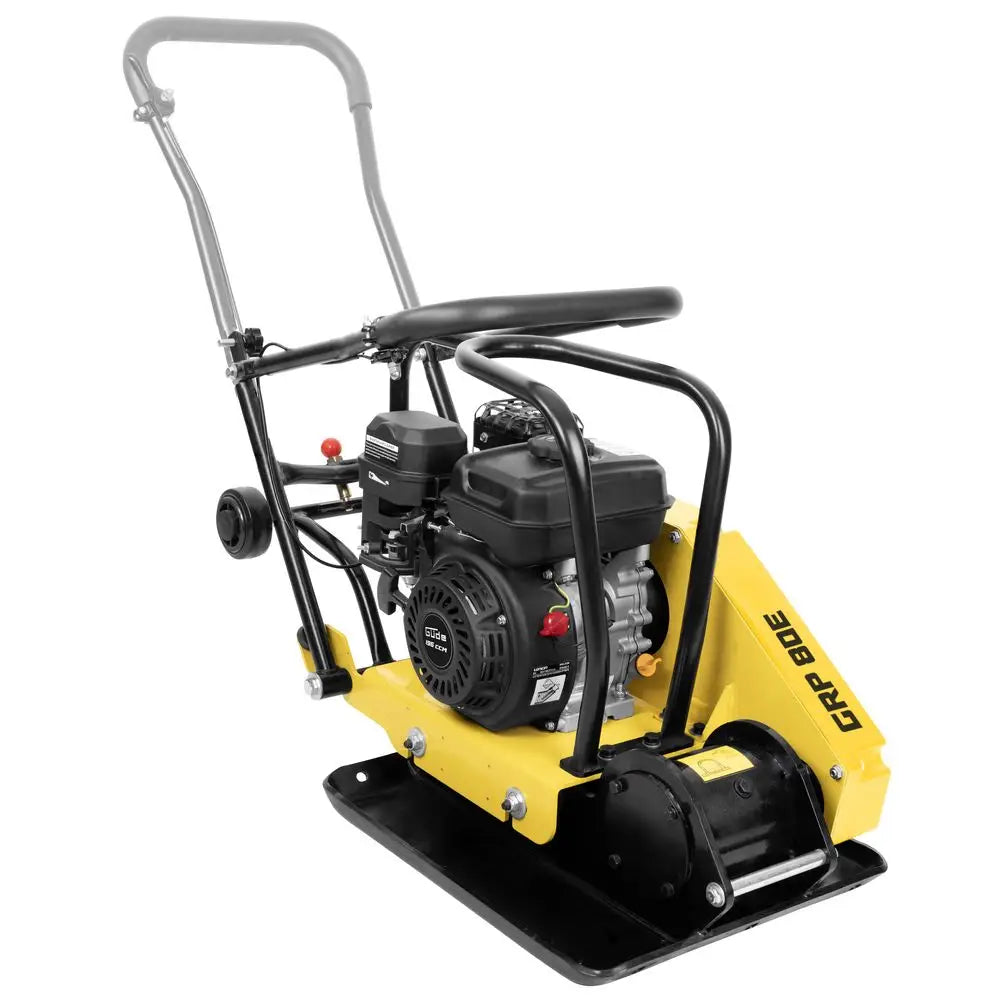

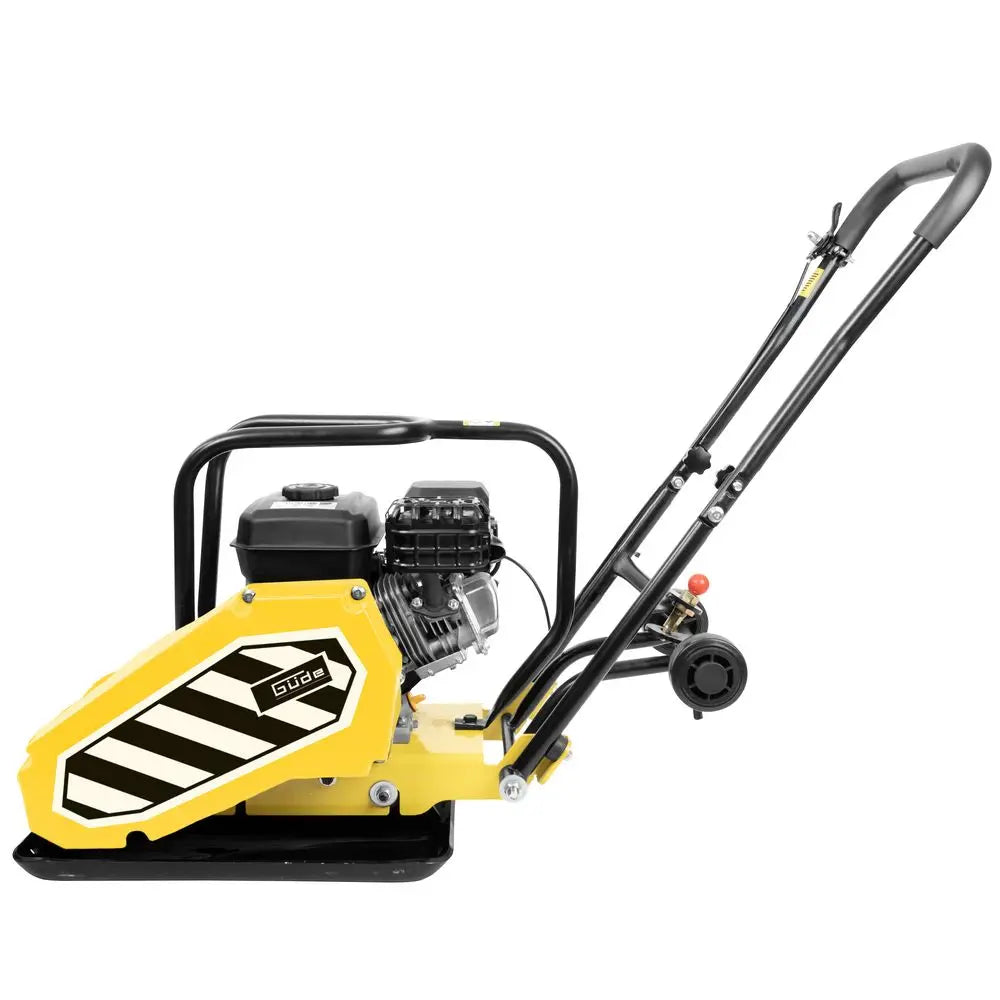

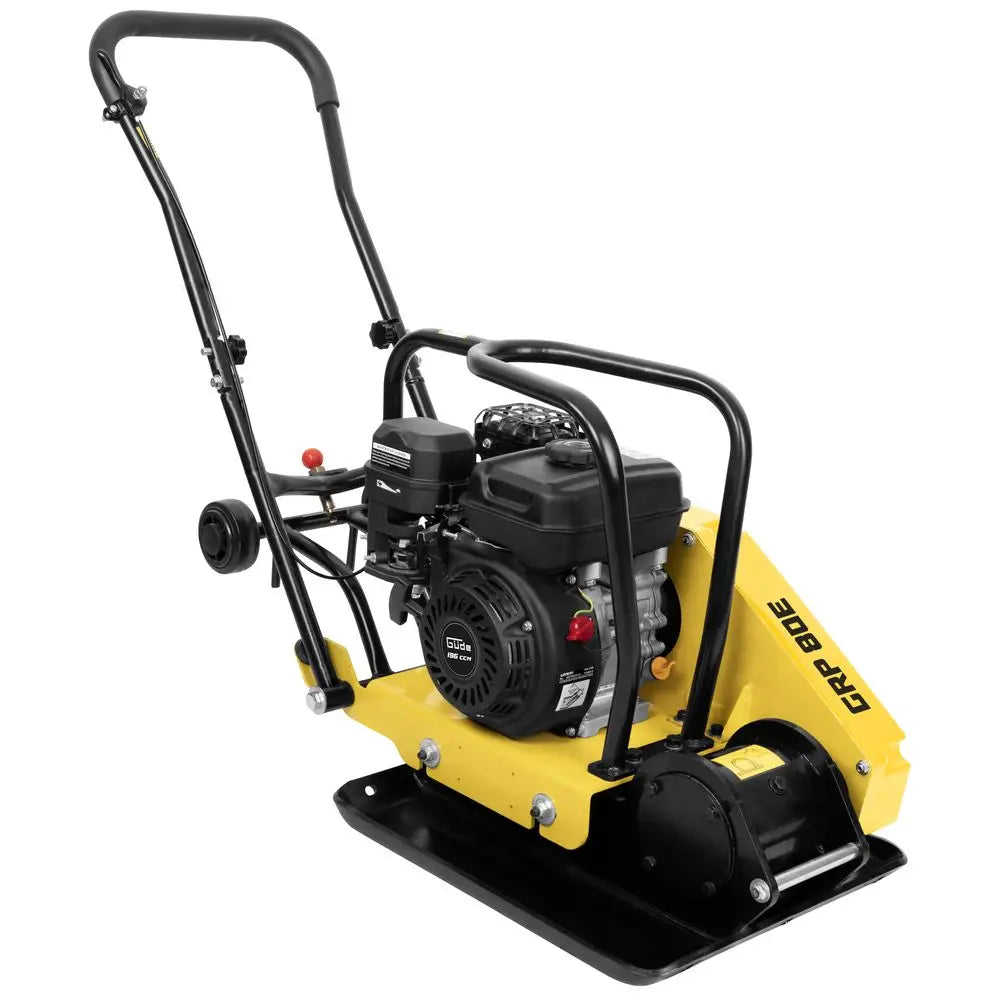

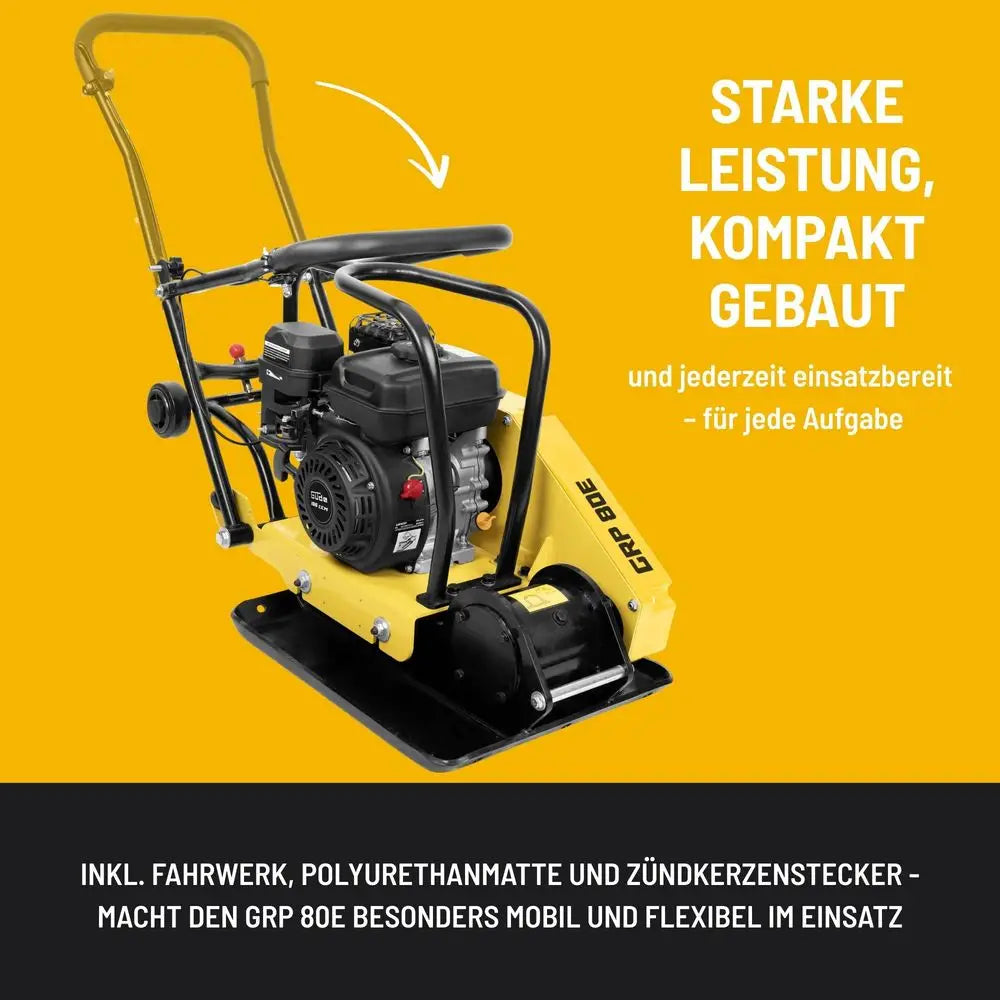

Vibracijska plošča Guede GRP 80E
Vibracijska plošča Guede GRP 80E je profesionalna vibracijska plošča za srednje zahtevna dela na asfaltu, stabiliziranem betonu, pesku in gramozu. Z vrhunskim tlakom stiskanja (14 kN v primerjavi z 12 kN pri modelu GRP 60E) GRP 80E obvladuje temelje do globine 20 cm z doslednimi rezultati. Idealna je za profesionalne polagalce ploščic, gradbena podjetja, vzdrževalce cest in obnovitvena delavce, saj združuje okretnost (70 kg) s konstantno močjo stiskanja (5000 vibracij/min). Samodejno premikanje odpravlja utrujenost upravljavca, jekleni okvir pa ščiti komponente med pogostim prevozom.
TEHNIČNE SPECIFIKACIJE

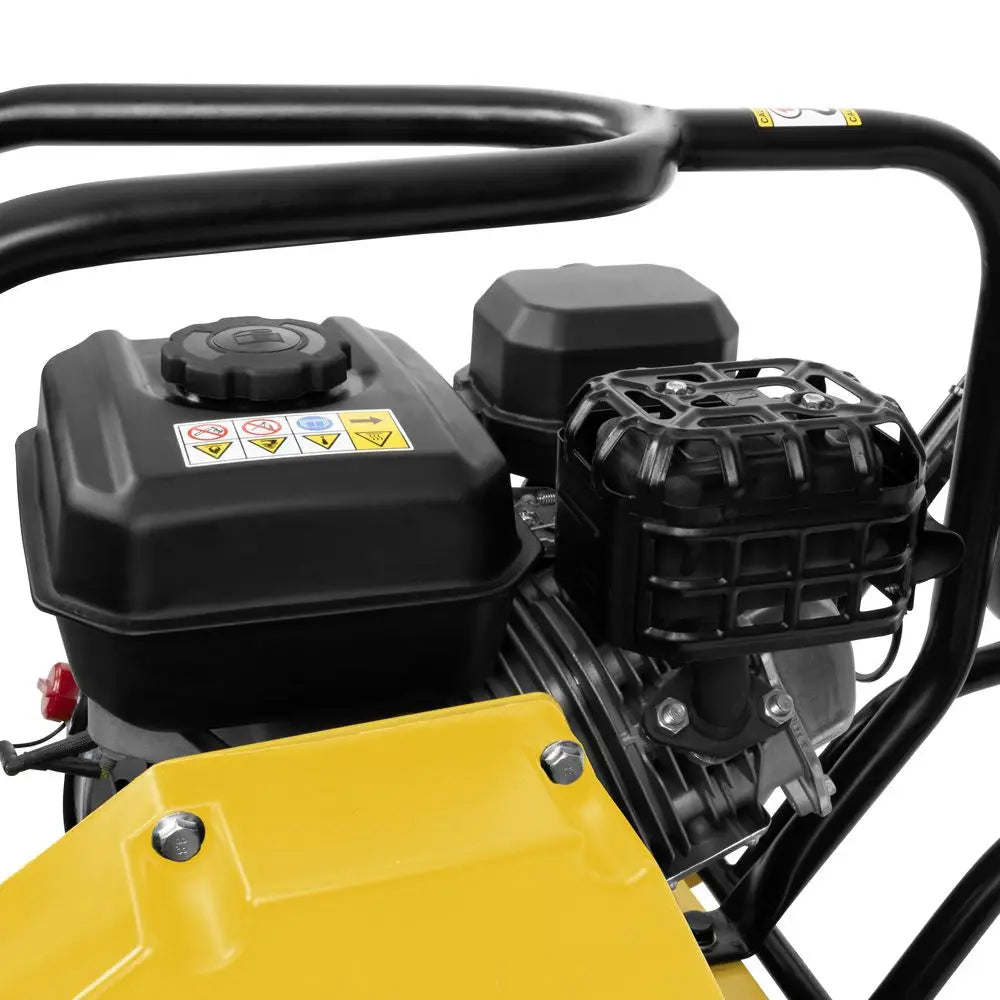

Motor & Vir napajanja
| Parameter |
Vrednost |
| Tip motorja |
4-taktni (Ottov cikel) |
| Prostornina |
196 cm³ |
| Nazivna moč |
4,1 kW (5,5 KM) |
| Vžig |
Svečka (tip: glejte priročnik) |
| Gorivo |
Bencin 95 RON brez Svinec |
| Rezervoar |
2,5 l |
| Avtonomija |
~3–4 ure (odvisno od vibracij) |
| Motorno olje |
0,6 l (15W-40 ali enakovredno SAE) |
Vibracije in Zbijanje
| Parameter |
Vrednost |
| Frekvenca vibracij |
5.000 udarcev/min |
| Največji tlak zbijanja |
14 kN (višje od GRP 60E) |
| Zagotovljena globina zbijanja |
20 cm (na pesku/gramozu) |
| Priporočeni materiali |
Hladen, stabiliziran asfalt, granuliran pesek, gramoz 0–32 mm |
| Raven hrupa (LWA) |
108 dB(A) (enakovredno kamnolomu/bagru) |
Potovanje & Mobilnost
| Parameter |
Vrednost |
| Pritrditev (podajanje) |
Samodejno |
| Delovna hitrost |
20 m/min |

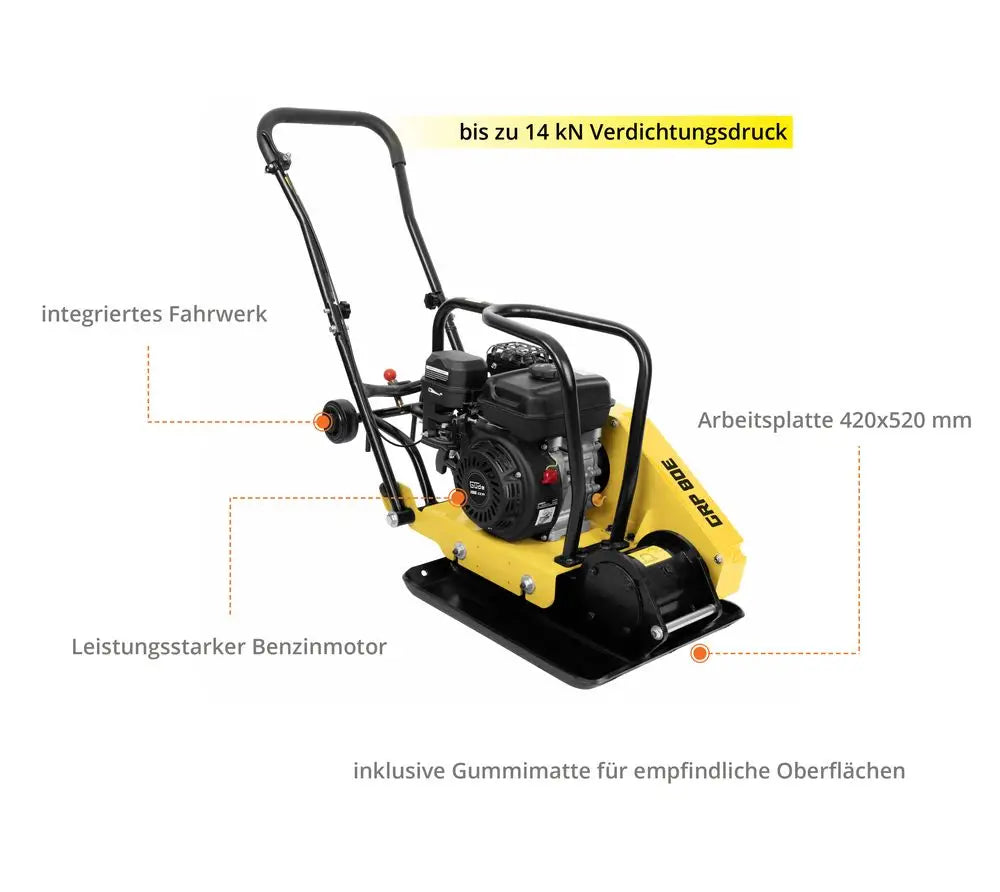

| Širina plošče |
420 mm |
| Dolžina plošče |
520 mm |
| Plošča |
Jeklo, brez torzijske trdnosti, minimalno odporno proti obrabi |
| Ročaj plošča |
Poliuretan (neobvezno, vključeno) |

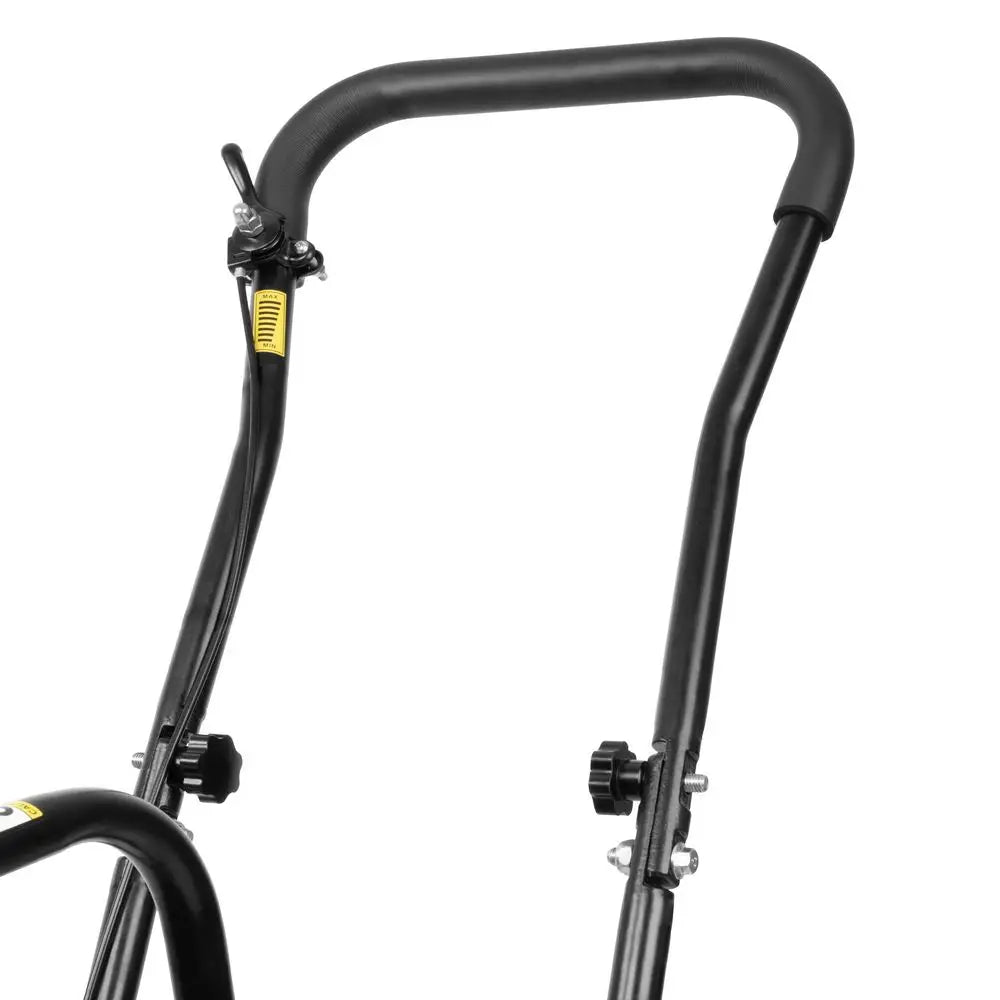

| Ročaj |
Zložljiv, z dušenjem vibracij |
| Zavorni sistem |
Za ustavitev v sili (glejte priročnik) |
Telemetrija & Upravljanje
| Parameter |
Vrednost |
| Zaščita motorja |
Senzor samodejnega olja |
| Zagon |
Zaganjalnik z vleko (tip: vključen) |
| Vžig s svečko |
S priloženim ključem (55578-01061) |
| Transportno kolo |
Ø 300 mm, hitra montaža (del 55578-01065) |
| Vleka sistem |
Jeklen okvir s 4 sidrnimi točkami |
Dimenzije in Logistika
| Parameter |
Vrednost |
| Stroj (v delujočem stanju) |
|
| Dolžina |
1.100 mm |
| Širina |
420 mm |
| Višina |
950 mm |
| Pakiranje (kot (dobavljeno) |
|
| D × Š × V |
820 × 460 × 610 mm |
| Neto teža |
70 kg |
| Bruto teža (z embalažo) |
74 kg |
| Prostornina m³ |
0,230 m³ |
| Razred blaga |
Neeksplozivna kmetijska/gradbena mehanizacija |
Skladnost & Certifikati
| Standard |
Status |
| Direktiva o strojih 2006/42/ES |
✅ Skladno (vidna oznaka CE) |
| Emisije CO₂ |
811,46 g/kWh (4-taktni Ottov ciklični motor) |
| Raven vibracij v dlaneh in rokah |
Glej izjavo o skladnosti |
| Kakovost izdelave |
Oznaka Q9 (smernica za kakovost) |
| Euro Motor |
Euro 10 (standardni majhen motor) |
STANDARDNA OPREMA
✅ Vibracijska plošča GRP 80E (osnova + jekleno ogrodje)

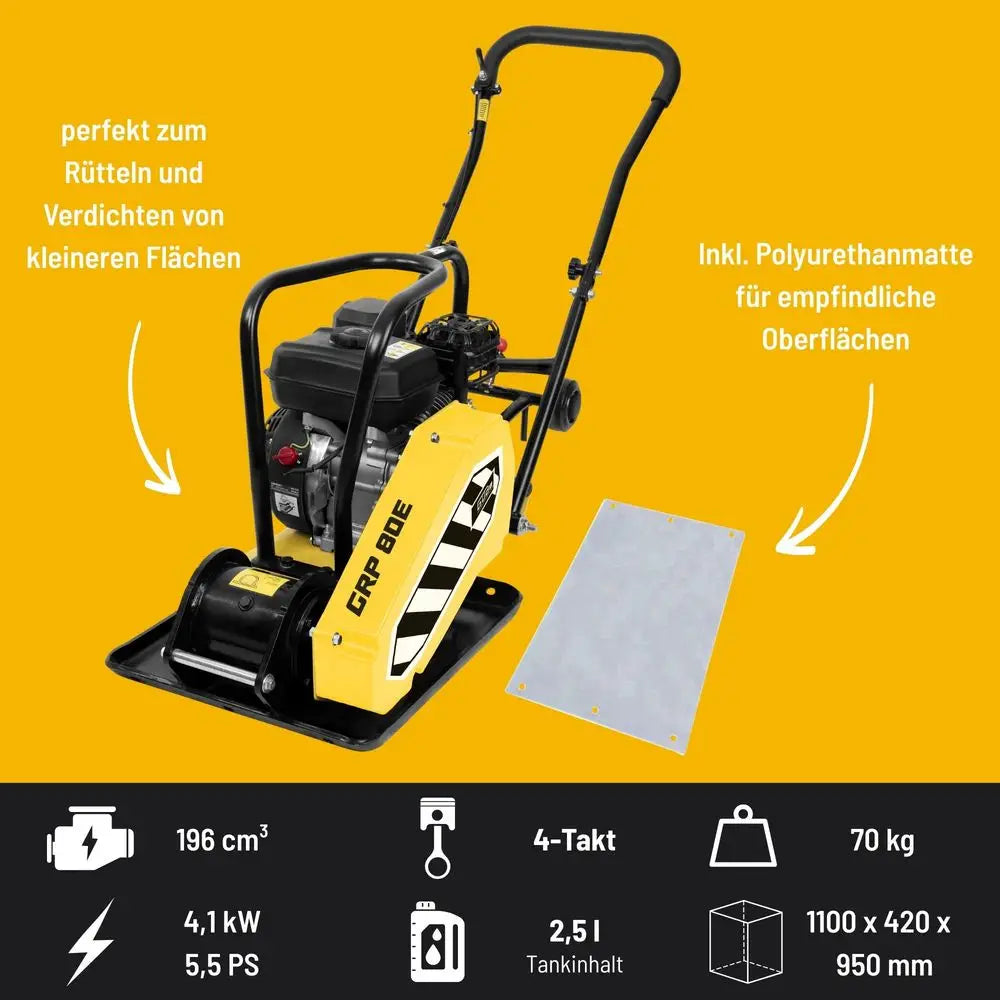

✅ Poliuretanska podloga za občutljive površine (vključena, sestavljena v 2 minutah)
✅ Blažen zložljiv ročaj
✅ Zaganjalnik z vrvico (možna zamenjava)
✅ Ključ za svečke (del 55578-01061)
✅ Motorno olje 0,6 l (predhodno polnjenje (tovarniško))
✅ Priročnik za uporabo in vzdrževanje (italijansko na zahtevo)
✅ Izjava o skladnosti CE (55578_cee.pdf, prenosljivo)
IZBIRNA OPREMA / ORIGINALNI REZERVNI DELI GÜDE
Preventivno vzdrževanje
| Koda |
Opis |
Opombe |
| 55578-01063 |
Poliuretanska podloga (nadomestna) |
Obraba 200–300 ur dela |
| 55578-01065 |
Transportno kolo Ø 300 mm |
Standardno rezervno kolo del |
| 55578-01021 |
Ekscentrik (vibracijska gred) |
Interval 500 ur |
| 55578-01046 |
Jermenica vibrirajočega sistema |
Drsanje na zahtevo |
| 55578-01034 |
Jeren B-838 |
Motorni prenos → Vibriranje |
Popravila in Obnove
| Koda |
Opis |
Združljivost |
| 55577-01031 |
Jermenica motorja |
Zamenjajte, če je poškodovana |
| 55574-01103 |
Izpušni dušilec |
Popolna zamenjava s tesnilom |
| 55574-01100 |
Pokrov ventilov |
Preverjanje olja Motor |
| 55578-01018 |
Desni vibracijski pokrov |
Dostop do mazanja |
| 55578-01045 |
Levi vibracijski pokrov |
Dostop do ležaja |
| 55578-01001 |
Glavni ročaj (zamenjava) |
Udarna obraba ali zlom |
| 55578-01059 |
Ročica za plin + kabel |
Zlom kabla gumb |
PROFESIONALNA UPORABA
1. Profesionalno polaganje ploščic in talnih oblog
-
Uporaba: Zbijanje podlag 0–20 cm (pesek, cement, stabiliziran material)
-
Prednost: Tlak 14 kN idealen za neprekinjeno delo, plošča 420 x 520 mm za hitro pokrivanje
-
Globina: 15–20 cm enakomerno na gostih materialih
-
Čas nastavitve: 5 min (izbirna blazinica za zaščito robov)
2. Hladen asfalt in cesta Popravila
-
Uporaba: Tesnjenje lukenj, spojev, asfaltnih zaplat
-
Frekvenca: 5000 vibracij/min, idealno za hladen/vroči asfalt
-
Tlak: 14 kN za majhne cestne spoje in površine > 50 m²
-
Avtonomija: 3–4 ure z 2,5 l bencina
3. Restavriranje in zgodovinske stavbe
-
Uporaba: Nežno zbijanje s priloženo poliuretansko podlogo
-
Zaščita: Brez zdrsa, brez poškodb površine na zgodovinskih tleh
-
Mobilnost: Kompakten okvir (70 kg), lahko prenese stopnice navzgor na naklon 1:2
4. Začasne instalacije in srednje velika logistična območja
-
Uporaba: Priprava parkirišč, dvorišč in skladišč
-
Hitrost: 20 m/min avtonomnega premikanja
-
Učinkovitost: 8 ur dela z eno osebo na srednje velikih površinah (100–200 m²)
RAZLIKE V PRIMERJAVI Z GRP 60E
| Parameter |
GRP 60E |
GRP 80E |
Prednost |
| Tlak stiskanja |
12 kN |
14 kN |
+16 % tlaka za goste materiale |
| Dimenzije plošče |
400 × 470 mm |
420 × 520 mm |
+12 % pokritost na prehod |
| Teža |
64 kg |
70 kg |
+1 oseba za majhne površine |
| Zagotovljena globina |
20 cm |
20 cm |
Enako, vendar z večjo gostoto |
| Hitrost |
20 m/min |
20 m/min |
Enako |
| Ciljna uporaba |
Majhna gradbišča |
Srednje velika gradbišča |
GRP 80E bolj profesionalen |
POGOSTA VPRAŠANJA (FAQ)
Ali vibrirajoča plošča GRP 80E doseže globino zbijanja večjo od 20 cm?
Ne. Zagotovljena globina je 20 cm na granuliranem pesku/gramozu. Za večje globine (30+ cm) priporočamo zmogljive industrijske sisteme Guede. GRP 80E je zasnovan za robnike, podlage vozišč in srednje velika gradbišča.
Ali lahko GRP 80E uporabljam na mokrem asfaltu ali po dežju?
Ni priporočljivo. Voda ovira prenos vibracij in zmanjšuje oprijem plošče. Po dežju počakajte 24–48 ur ali pa območje pokrijte s ponjavo. Motor: Ne vlivajte vode v rezervoar ali prezračevalne odprtine.
Ali "samodejna sklopka" pomeni, da se premikam, ne da bi se je dotaknil?
Da, vendar z nadzorom. Ko zaženete in pospešite, se plošča premika neodvisno (20 m/min). Upočasnite/ustavite lahko z ročico za plin ali z dvigom ročice. Idealno na ravnih površinah; na naklonih > 5° podpirajte ročno. (ni priporočljivo).
Koliko vzdrževanja je potrebno med posameznimi deli?
Vsakih 25 ur dela: izpustite motorno olje, preverite zračni filter, namažite ležaje vibratorja (podrobnosti v priročniku). Vsakih 100 ur: zamenjajte svečko, očistite rezervoar. Uporabite sveže gorivo (ne shranjeno > 3 mesece brez stabilizatorja).
Ali se poliuretanska podloga obrabi? Kako dolgo zdrži?
O: Da, z obrabo. Tipična življenjska doba: 200–300 ur neprekinjenega dela (odvisno od velikosti zrn in omočenja). Rezervni del: del 55578-01063. Razstavljanje/sestavljanje: <2 min zaradi hitro snemljivih nosilcev 55578-01062.
Ali je GRP 80E hrupen? Ali lahko delam v bližini hiš?
Da, je hrupen (108 dB(A), kar ustreza krožni žagi). V stanovanjskih območjih omejite uporabo na 8:00–17:00 pon–pet (preverite lokalne predpise). Upravljavcem zagotovite osebno varovalno opremo (zaščitne glušnike 95 dB SNR).
Ali ga lahko prevažam v običajnem avtomobilu? Ali ima dimenzije embalaže?
Da. Embalaža: 820 × 460 × 610 mm, bruto teža 74 kg (zmogljiv SUV, prtljažnik). Za posamezna vozila prikolica ni potrebna. gradbišča.
Ali garancija krije škodo zaradi nepravilne uporabe (npr. vroč asfalt, dež)?
Standardna garancija Güde: 24 mesecev od datuma nakupa (proizvodne napake). Izjeme: uporaba na vročem asfaltu (>50 °C), potopitev v vodo, shranjeno gorivo >6 mesecev, pomanjkanje vzdrževanja. Za pritožbe se obrnite na Krollit v 30 dneh od nakupa.
Kakšen je povratek/odboj plošče med delovanjem?
Zahvaljujoč uravnoteženim ekscentrikom plošča ne brez odboja. Gladko se spušča s 5000 vibracijami/min. Na neravnih površinah upravljavec čuti "taktilno povratno informacijo" (vibracije v rokah, ki jih blaži ročaj). Vodilni dizajn: stabilizacijski patent.
Ali moram stroj nekje registrirati?
Ne. Gradbeni stroj ni registriran (brez registrske tablice). Dokumentacija: priročnik + izjava CE (priložena). Za javna gradbišča zahtevajte DURC (certificirano potrdilo o tehnični brezhibnosti) + registracijo pri Gospodarski zbornici (to velja za podjetje, ne za stroj). Račun Krollit shranite za garancijske namene.
