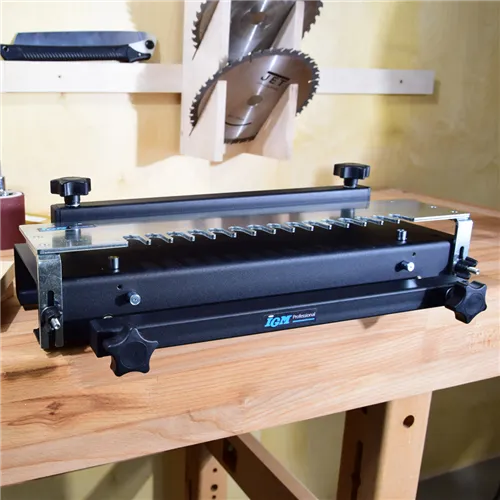

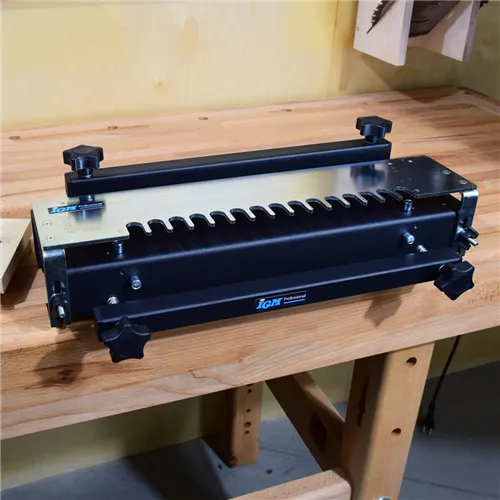

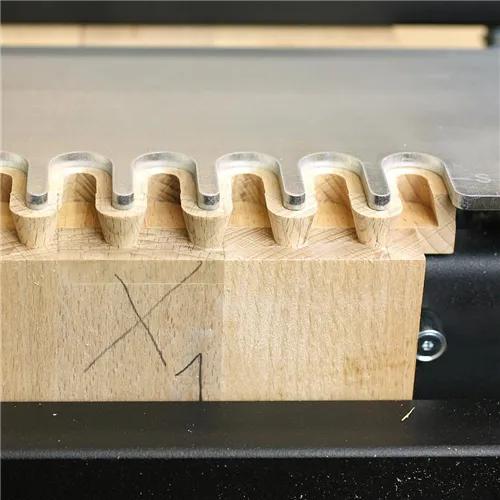

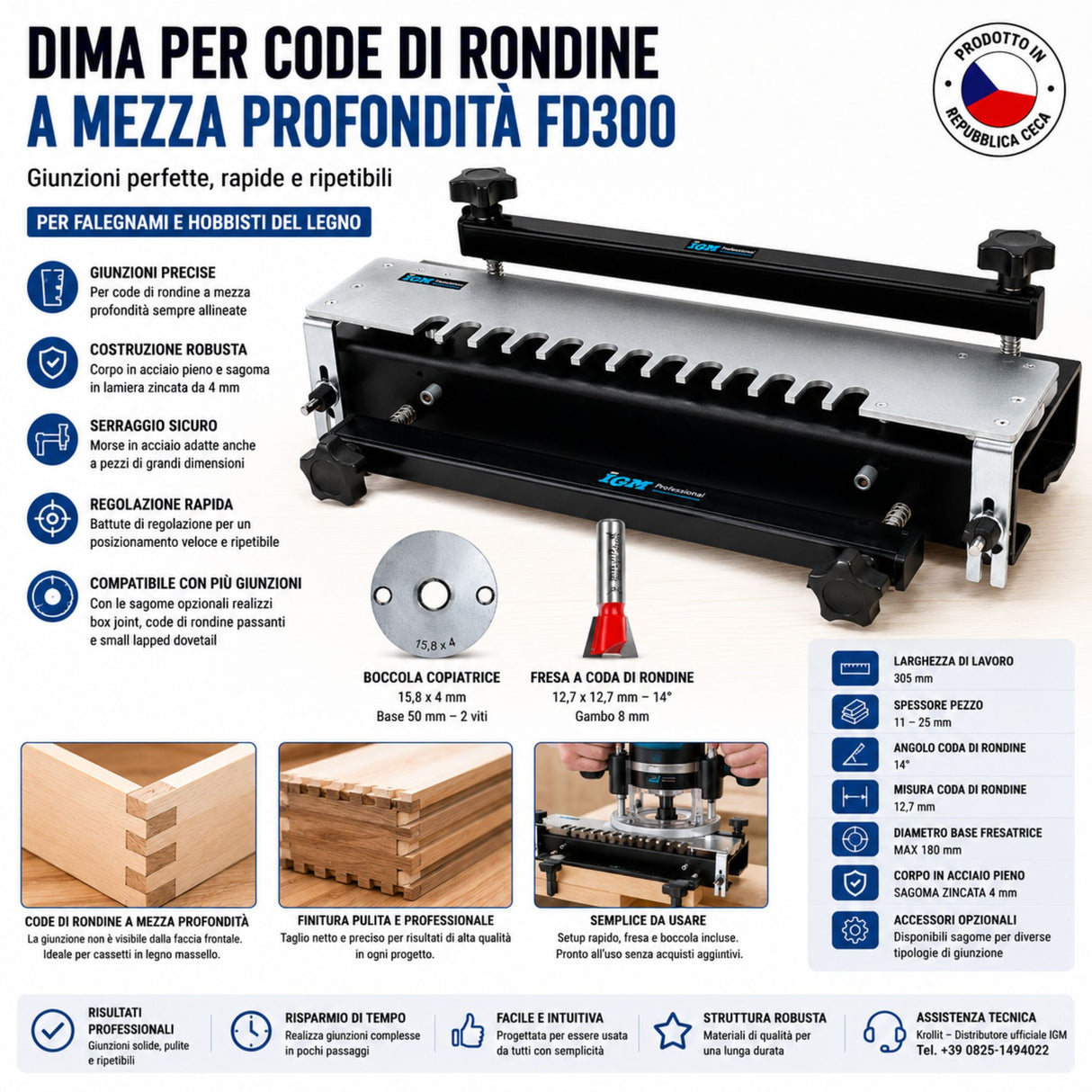

IGM FD300 je šablona za polskrite lastovičje repe (half-blind dovetail) s polnim jeklenim ohišjem in 4 mm lasersko rezano pocinkano pločevinasto šablono, z delovno širino 305 mm. Set vključuje šablono za polskrite lastovičje repe, kopirno pušo 15,8 mm in rezkar za lastovičji rep 12,7 mm 14° s steblom 8 mm. Izdelano na Češkem. V Italiji jo distribuira Krollit, uradni distributer IGM od leta 2007.
- Delovna širina: 305 mm
- Združljiva debelina obdelovanca: 11–25 mm
- Kot lastovičjega repa: 14°
- Velikost lastovičjega repa: 12,7 mm
- Ohišje: polno jeklo
- Šablona: 4 mm pocinkana pločevina, laserski razrez
- Vključena kopirna puša: 15,8 mm x 4 mm, osnova 50 mm, 2 vijaka
- Vključen rezkar: lastovičji rep 12,7 x 12,7 mm, 14°, steblo 8 mm
- Združljiv premer osnove rezkalnika: največ 180 mm
- Vpenjalne spone: jeklene, primerne tudi za večje obdelovance
- Nastavitveni omejevalniki za hitro in ponovljivo pozicioniranje obdelovanca
- Namenske navojne luknje za stranske omejevalnike
- Na voljo dodatna oprema: šablone za box joint, skoznje lastovičje repe, small lapped dovetail
- Država izdelave: Češka

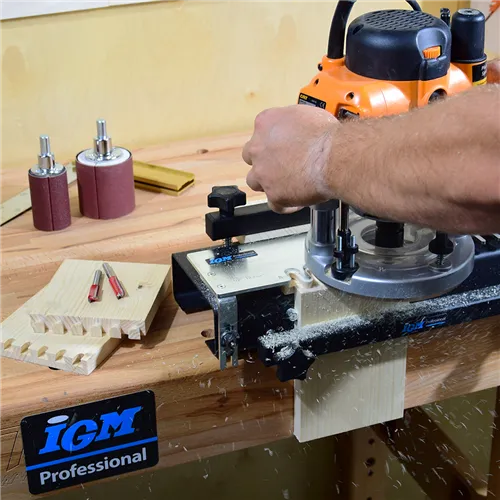

Kdo uporablja FD300 in za kaj
Šablono IGM FD300 uporabljajo mizarji in lesarski hobi uporabniki za izdelavo polskritih lastovičjih repov na predalih iz masivnega lesa, kjer spoj ne sme biti viden s sprednje strani. Z dodatnimi šablonami lahko ista naprava izdela tudi box joint spoje za predale in zaboje ter skoznje lastovičje repe za pohištvo, škatle za nakit in posode iz masivnega lesa, kjer je spoj del dekoracije. Širina 305 mm pokriva standardne kuhinjske in kopalniške predale. Jeklene spone omogočajo varno vpenjanje obdelovancev do 25 mm debeline brez zdrsa med rezkanjem.
Za koga je primerna FD300
| Profil |
Združljivost |
Razlog |
| Mizar, ki izdeluje predale iz masivnega lesa |
Primerno |
Polskriti lastovičji rep je standardni spoj za predale — spoj ni viden s sprednje strani |
| Hobi uporabnik z ročnim rezkalnikom |
Primerno |
Enostavna nastavitev z omejevalniki, vključenim rezkarjem in pušo — pripravljeno za uporabo brez dodatnih nakupov |
| Uporabnik z rezkalnikom z osnovo premera nad 180 mm |
Ni primerno brez dodatka |
Združljiv premer osnove je največ 180 mm — za večje osnove je potrebna univerzalna osnova FRB170, koda FRB170, ni vključena |
Ni primerno za: spoje na MDF ali ivernih ploščah — šablona FD300 je zasnovana za masivni les in vezano ploščo; pri vlaknenih ploščah profil lastovičjega repa zaradi strukture materiala dolgoročno ne zagotavlja ustrezne trdnosti.
Standardna oprema
- Celotna šablona FD300 z jeklenim ohišjem in vpenjalnimi sponami
- Šablona za half-blind dovetail 12,7 mm iz 4 mm pocinkane pločevine
- Kopirna puša D 15,8 mm x 4 mm z osnovo 50 mm in 2 pritrdilnima vijakoma
- Rezkar za lastovičji rep 12,7 x 12,7 mm, kot 14°, steblo 8 mm
- Navodila za uporabo
Tehnične specifikacije
| Delovna širina | 305 mm |
| Združljiva debelina obdelovanca | 11–25 mm |
| Kot lastovičjega repa | 14° |
| Velikost lastovičjega repa | 12,7 mm |
| Ohišje | Polno jeklo |
| Šablona | 4 mm pocinkana pločevina, laserski razrez |
| Vključena kopirna puša | D 15,8 mm x 4 mm, osnova 50 mm, 2 vijaka |
| Vključen rezkar | 12,7 x 12,7 mm, 14°, steblo 8 mm |
| Največji premer osnove rezkalnika | 180 mm |
| Vpenjalne spone | Jeklo |
| Država izdelave | Češka |
| Dodatek za osnove >180 mm | Univerzalna osnova FRB170, ni vključena |
Pogosta vprašanja

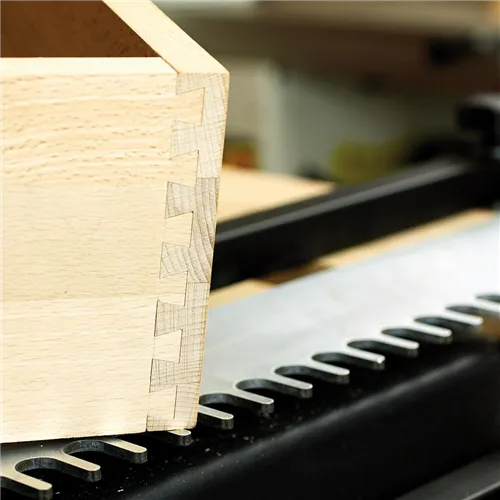

Kaj pomeni half-blind dovetail in kdaj se uporablja?
Polskriti lastovičji rep je spoj, pri katerem zareza ni vidna s sprednje strani obdelovanca. To je standardni spoj za predale iz masivnega lesa: sprednja stran predala popolnoma skrije spoj, notranjost pa prikazuje profil lastovičjega repa. Je močnejši od preprostega spoja z lamelami ali mozniki in hitrejši za izdelavo kot ročno izdelan skoznji lastovičji rep.
Moj rezkalnik ima osnovo večjo od 180 mm — ali lahko uporabljam FD300?
Da, vendar je potrebna prozorna univerzalna osnova IGM FRB170, koda FRB170, ki ni vključena v set. FRB170 se pritrdi na osnovo rezkalnika, se centrira in sprejme kopirno pušo IGM 15,8 mm. Za razpoložljivost FRB170 kontaktirajte Krollit na +39 0825-1494022.
Katere druge vrste spojev je mogoče izdelati z FD300?

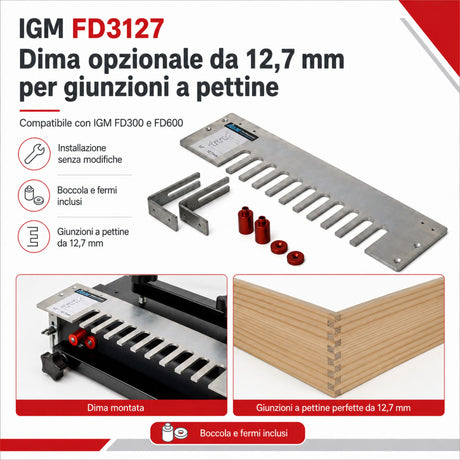

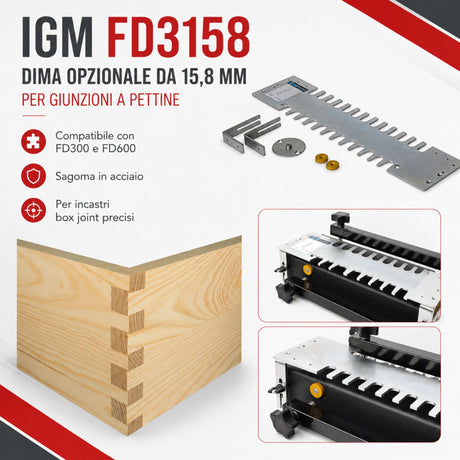

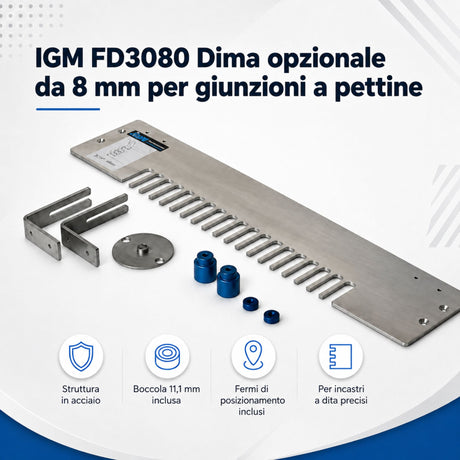

Z dodatnimi šablonami lahko ista FD300 izdela box joint, small lapped dovetail in skoznje lastovičje repe. Šablone se kupijo ločeno in se namestijo na isto jekleno konstrukcijo naprave. Za razpoložljivost dodatnih šablon, združljivih s FD300, kontaktirajte Krollit.
Ali je priloženi rezkar mogoče ponovno ostriti?
Priloženi rezkar za lastovičji rep 12,7 mm je izdelan iz trde kovine HW. Ponovno ostrenje je možno v specializiranem centru, vendar geometrija 14° zahteva namensko opremo. Za zamenjavo priloženega rezkarja z novim je referenca: rezkar za lastovičji rep 12,7 x 12,7 mm, kot 14°, steblo 8 mm.
Kakšno najmanjšo in največjo debelino obdelovanca lahko obdeluje FD300?
Šablona FD300 je združljiva z obdelovanci debeline od 11 do 25 mm. Pod 11 mm obdelovanec ni pravilno vpet v sponah. Nad 25 mm višina reza priloženega rezkarja 12,7 mm ni dovolj za sorazmeren spoj — v tem primeru je treba razmisliti o rezkarjih z večjo višino reza.
Ali je šablona združljiva z vsemi ročnimi rezkalniki?
FD300 je združljiva z ročnimi rezkalniki z osnovo premera do 180 mm. Za rezkalnike z večjo osnovo je potrebna univerzalna osnova FRB170. Nekateri rezkalniki neposredno ne podpirajo kopirne puše IGM 15,8 mm: v teh primerih FRB170 odpravi razliko v prilagoditvi brez trajnih sprememb na stroju.
